好的，我们来详细解释一下单极天线。
单极天线（Monopole Antenna）是射频工程和通信领域中最常见、最基本的天线类型之一。它的名字“单极”来源于它仅包含一个主要的辐射导体（辐射体）。以下是关于单极天线的关键信息：
-
基本结构：
- 它的核心是一个直的导体棒、线或管，通常称为辐射体。
- 辐射体的长度在理论上通常设计为目标工作频率信号波长的四分之一（λ/4）（电长度）。这是它在设计频率上产生谐振，达到最佳性能的关键。
- 接地参考面： 这是单极天线与偶极天线（Dipole Antenna）最根本的区别。单极天线必须有一个参考地平面来工作：
- 这个地平面可以是物理的金属板（如PCB上的接地层）。
- 也可以是“模拟地”，比如多根称为地网的导线。
- 也可以是设备的外壳、车辆的金属底盘，甚至是大地的参考（在地面天线的语境下）。
- 辐射体的一端通常连接到馈线（如同轴电缆）的中心导体。
- 馈线的屏蔽层（外导体）连接到参考地平面。
-
工作原理 - 镜像理论：
- 单极天线的工作原理可以用镜像理论来直观理解。设想在理想导电地平面的另一侧，存在着一个虚拟的镜像电流。
- 这个虚拟镜像与真实的辐射体共同构成了一个完整的偶极天线系统（总长度为λ/2）。
- 因此，单极天线在性能上非常类似于一个半波偶极天线的一半，但其辐射方向图是由真实辐射体及其在地平面中的镜像共同产生的。
-
辐射方向图：
- 单极天线的辐射方向图在水平面上（平行于地平面）通常是全向性的，即在水平面上360度均匀辐射或接收信号（想象一个圆圈）。
- 在垂直面上（垂直于地平面），辐射方向图是不对称的。最强的辐射方向通常在地平面以上、靠近水平的方向（类似于半个“苹果”的形状），而在地平面以下理论上没有辐射（理想情况下）。
- 它具有垂直极化特性，因为辐射体的电流方向是垂直的。
-
主要优缺点：
- 优点：
- 结构简单、成本低、易于制造和安装。
- 水平面全向性： 非常适用于需要360度覆盖的应用，如移动通信基站（用于覆盖小区）、车载电台、便携式对讲机、Wi-Fi路由器（2.4GHz/5GHz）的内置天线等。
- 尺寸较小： 相对半波偶极子（λ/2）长度减半。
- 缺点：
- 依赖良好的地平面： 性能高度依赖于参考地平面的质量（大小、导电性）。小地平面或劣质地平面会导致效率降低、方向图畸变（例如，在水平面上的方向性变差）、阻抗失配，增益下降。
- 增益受限： 典型增益约为2-3 dBi（相对于各向同性辐射源）。
- 输入阻抗： 理想情况下为 ~36.5欧姆（相对于自由空间中半波偶极子的~73欧姆）。实际应用中需要匹配网络（如加感线圈、电容帽）调谐到50欧姆标准。
- 带宽： 基础四分之一波长天线的带宽相对较窄。可以通过加载技术（顶部加载、中部加载）、增加辐射体直径或使用锥形结构（套筒）等方法展宽带宽。
- 优点：
-
常见应用：
- 无线通信： AM/FM广播接收天线、车载天线（鞭状天线）、对讲机天线、蜂窝基站天线阵列单元（尤其在较低的RF频段）、Wi-Fi设备（PCB上蚀刻的平面倒F天线本质是单极变形）。
- 射频识别： RFID标签天线。
- 便携设备： GPS天线（通常是变形单极或微带天线）。
- 简单探测或测试应用。
-
与偶极天线的关键区别：
- 单极： 1个主辐射体 + 1个参考地平面（物理或等效）。长度≈λ/4。依赖地平面性能。
- 偶极： 2个完全对称的辐射体臂（通常长度各≈λ/4），不需要外部地平面。本身构成对称系统。长度≈λ/2。性能更易预测和计算，不受安装环境影响地平面性能。
总结来说：
单极天线是一种结构简单、水平面全向辐射的天线，其核心是一个λ/4的电长度辐射体，工作高度依赖于一个有效的参考地平面或地网系统。它的性能类似于半个偶极子，但受地平面质量影响显著。因其简单性和全向性，广泛应用于各种无线通信领域，特别是移动平台和设备。理解其对地平面的依赖性对于设计和正确使用单极天线至关重要。
垂直单极天线讨论

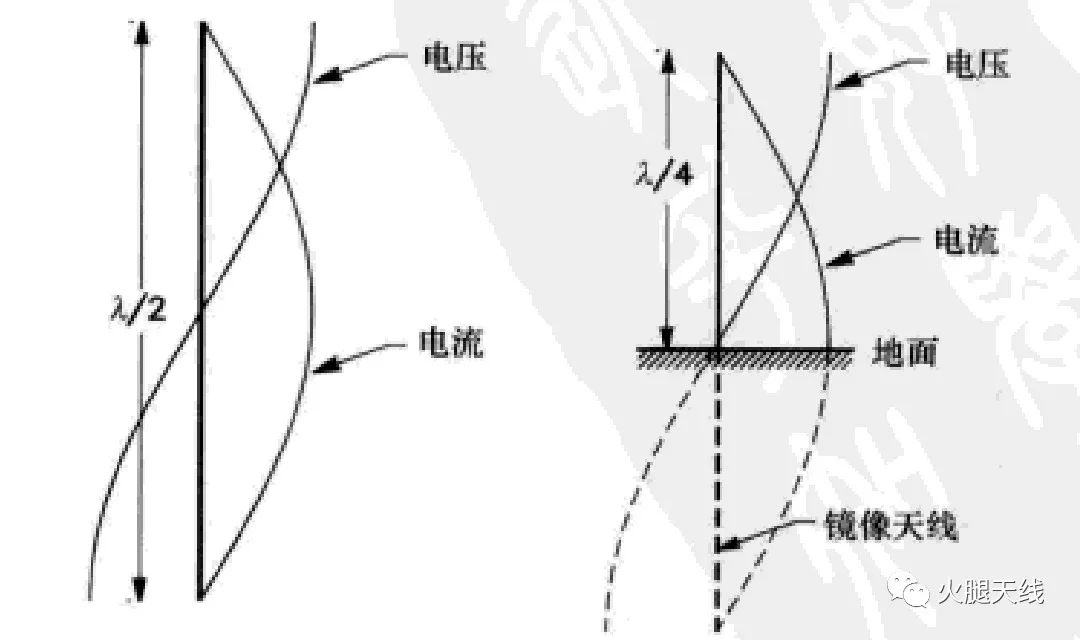

单极天线是发展自偶极天线的另一种简单的天线。顾名思义，单极天线是偶极天线的一半。单极天线总是和地平面一起使用。地平面起着电镜像的作用。图1是半波偶极天线与λ／4单极天线的对比。单极天线的镜像天线
ggfx
2023-05-15 17:17:04
求大佬分享一种基于FDTD分析的多频带单极天线
本文提出的多频带单极天线，通过在平面矩形天线上开槽，实现GSM／DCS／PCS频段，同时通过一接地耦合辐射片，有效拓展了天线的工作频段，能同时满足TD-SCDMA制式。由于设计的天线可以与手机的其他电路制作在同一印制板上，因此天线的制作价格很低，天线高度非常适合超薄手机。
zzzzlala
2021-06-07 06:00:04
12dBi线极化天线怎么制作？
制作12dBi线极化天线最常采用微带天线组阵，其尺寸较大为580 mm×260 mm×50 mm。而本文采用了一种新颖的形式即单极天线组阵进行设计。
asd009
2019-08-30 08:25:06
一种形式新颖的12dB线极化RFID天线设计
制作12 dBi线极化天线最常采用微带天线组阵，其尺寸较大为580 mm×260 mm×50 mm。而本文采用了一种新颖的形式即单极天线组阵进行设计。
60user141
2019-07-23 07:51:50
GPS天线
GPS1003,1575MHZ, GPS卫星定位系统导航专用单极天线。体积小，占用PCB尺寸小。单极全向天线，不接地。与平板天线设计有差异。适合车载及手持设备的新设计应用。MD1705,车载通讯应用，17.0mm*5.0mm*1.63mm ,800-2100MHZ车载天线
Wly07727578737
2019-11-01 16:26:16
请教：天线不是应该与pcb板垂直的吗
`这种是加感天线吧，而且单极天线的话不是要与地面垂直吗，还有啊，这种天线的话是不是应该要在管脚附近铺地的铜皮网络？地的形状是圆形吗，如果是的话那它的半径跟弹簧天线的长度一样还是按天线的1/4波长来？`
sdsun
2019-06-06 08:32:35
双G型超宽频手机内置超宽频高介电天线设计
多半采用全方向性辐射场型的线性极化天线，如单极天线 （monopole），平面倒F型天线（PIFA）等，特点是都具有近似全方向性的辐射场型，并具有结构简单，易与基板整合，制作成本低廉等有点。目前市面上
jfsuwef
2019-06-12 08:21:41
什么是C波段全向天线？
摘要 设计了一种C波段全向天线，该天线采用单极天线的变形结构，通过增加短路支柱改善了匹配性能并扩展了频带宽度。天线为平面结构，嵌入式安装，具有结构紧凑、可靠性高、不影响机体气动性能等特点。样机测试
h1654155957.9634
2019-07-30 08:28:54
谈谈贴片天线和悬浮式天线各自的优势
常规的天线类型，一般包括了平板天线、吸顶天线、扇区天线等，而贴片天线、悬浮式天线、平面倒L/F天线、平面偶极/单极天线这几种天线，应用场景相比前面三个，会稍微少一些。
2023-11-24 15:56:14

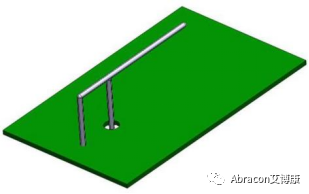

Abracon 平面倒F天线 (PIFA)
