好的！放电回路是指电流从电源（或储能元件）流出，经过负载或元器件，再流回电源（或参考点），完成能量释放的闭合路径。
简单来说，就是电能被消耗掉所走的“完整一圈”的电路通道。
以下是关键要素和应用场景的详细解释：
-
核心概念：
- 能量源： 提供电能或储存电能的元件。常见的有：
- 电源： 电池、电源适配器、发电机等。
- 储能元件： 电容器 (Capacitor)， 电感器 (Inductor)。它们本身不产生能量，但可以储存电能并在放电时释放。
- 路径： 连接能量源、负载和其他元器件的导线、铜箔、连接器等。
- 负载/消耗元件： 消耗或转换电能的器件。例如：
- 电阻器：将电能转化为热能。
- 发光二极管：将电能转化为光能。
- 电动机：将电能转化为机械能。
- 参考点： 通常指电路的地或者电源的负极（在直流系统中），电流最终需要流回这里形成回路。
- 闭合性： 路径必须是一个完整的、没有断开的环形。电流只能在闭合回路中流动。
- 能量源： 提供电能或储存电能的元件。常见的有：
-
工作原理：
- 当放电回路被激活（例如，合上开关或触发某个事件）时，能量源（如电池或充满电的电容）内部存储的能量驱使电子沿路径定向移动，形成电流
(I)。 - 电流从能量源的高电势端（正极/高压端）流出，依次流经路径上的导线、开关、负载等元器件。
- 在这个过程中，负载或其他元件将电子的能量（电能）转化为其他形式的能量（光、热、机械能等）。
- 电流最终流回能量源的低电势端（负极/低压端/参考地），完成回路。这样就实现了能量的释放（放电）。
- 当放电回路被激活（例如，合上开关或触发某个事件）时，能量源（如电池或充满电的电容）内部存储的能量驱使电子沿路径定向移动，形成电流
-
典型应用场景：
- 手电筒：
- 回路： 电池正极 ➡️ 开关 ➡️ 灯泡 ➡️ 电池负极。
- 放电过程： 打开开关，电流流通，灯泡发光发热，消耗电池能量。
- 电容放电：
- 回路： 电容正极 ➡️ 电阻（或负载） ➡️ 电容负极。
- 放电过程： 电容两端的电荷通过外部路径流动，电压下降，电容存储的电能被负载消耗（电阻发热、LED闪光等）。这是非常经典的放电回路。
- 电感续流：
- 回路： 电感一端 ➡️ 续流二极管 ➡️ 电感另一端（可能经过其他回路闭合点）。
- 放电过程： 当切断电感的供电电流时，电感存储的磁场能量转化为电能，在电感两端产生感应电压，电流通过二极管构成的回路流动，缓慢释放能量，防止产生高压尖峰。
- 电池给设备供电： 任何由电池供电的设备，其内部的电路就是由电池构成的各种放电回路。
- 高压设备放电棒： 在维修高压系统时，需使用专门的放电棒连接高压点和接地端，形成一个安全可控的放电回路，泄放危险的高压电荷。
- 手电筒：
-
“放电”的含义：
- 对于电源（如电池、电网）：是能量的输出过程。
- 对于储能元件（如电容、电感）：是释放其内部存储的电场能或磁场能的过程。
- 对于整个回路：就是电能流过路径，在负载处被消耗转化为其他形式能量的过程。
总结：
放电回路是一个允许能量从源或储能元件流出，驱动电流在闭合路径中流动，并被负载消耗以执行有用功（或转化为热能等）的完整电路通道。理解放电回路对于分析电路工作原理、设计电子设备以及确保操作安全（特别是高压和大容量储能系统）都至关重要。
场效应管放电回路是如何工作的？
前段时间有一个网友向我提出了这样一个疑问：他问我在有些开关电源电路中，为什么会在场效应管的栅极和驱动它的芯片之间加一个二极管。其实这是一个加速放电的二极管，用来为场效应管提供一个快速放电的回路。有些
2023-02-27 10:03:29
请问开关电源X电容放电回路在哪里？
X电容一般断电后，要求3S后压降讲到36V一下，一般会并联一个卸放电阻。但是此类开关电源并未有卸放电阻并联，请教高手，它的放电回路在哪里，讲详细点，不胜感觉啊！
56156dafa
2019-10-09 09:00:57
如何增大RLC充放电回路电流
本帖最后由 c1036783304 于 2019-9-26 23:14 编辑 如下图所示，是一个RLC充放电电路，开关S1断开时，储能电容充电，S1闭合时，储能电容放电。在不改变储能电容和线圈
c1036783304
2019-09-26 16:51:32
电容容量并不是越大越好
，电容放电回路会在某个频点上发生谐振。在谐振点，电容的阻抗小。因此放电回路的阻抗最小，补充能量的效果也最好。但当频率超过谐振点时，放电回路的阻抗开始增加，电容提供电流能力便开始下降。电容的容值越大，谐振
60user96
2019-06-03 07:00:10
请教MAX20078工作原理
你好，我最近接触MAX20078，看了手册，不是很理解一个问题。图片是我画的电感充放电回路，我想不明充电时是如何实现达到峰值电流时关闭上管的。十分感谢。
billy_2005
2020-04-24 14:08:23

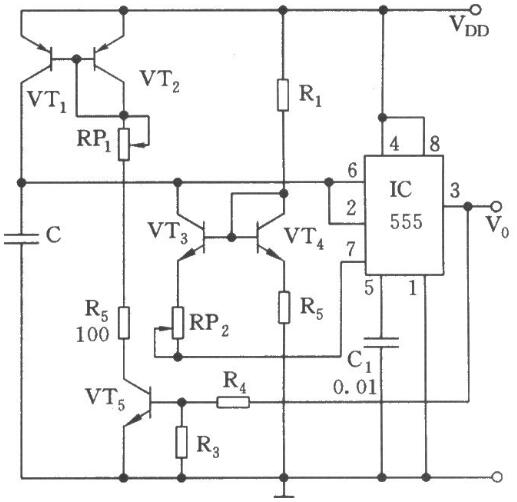

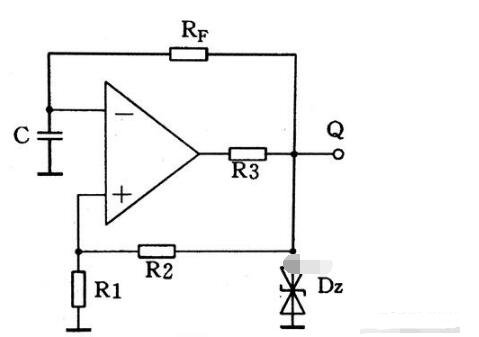

占空比独立可调的555多谐振荡器电路电子资料
本电路如下图所示，一般的555多谐振荡器，充放电时间的调节会相互影响。本电路采用镜像电流源的形式，使电容C的充电回路和放电回路独立分开，且保证充、放电的线性。当刚通电时，输出呈高电平，VT5、VT2、VT...
江左盟
2021-04-21 07:45:46
mosfet选型 求大神指点！
求一款n-mos控制的晶闸管，耐压1400v 在指定放电回路中，连续 3 次放电 (间隔 10-20s)，TA=25°C，VGK= 0V to +10VVAK=1250V±100V Ip＝3500A To263封装求大神指点，感谢！可以直接电话联系***
jf_37242819
2021-03-17 21:33:15

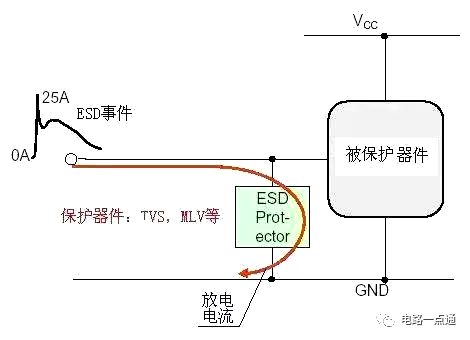

电路级ESD防护方法
当IC经受静电放电时，放电回路的电阻通常都很小，无法限制放电电流。例如将带静电的电缆插到电路接口上时，放电回路的电阻几乎为零，造成高达数十安培的瞬间放电尖峰电流，流入相应的IC管脚。瞬间大电流会严重
2023-10-28 08:28:26
电路级ESD防护方法
当IC经受静电放电时，放电回路的电阻通常都很小，无法限制放电电流。例如将带静电的电缆插到电路接口上时，放电回路的电阻几乎为零，造成高达数十安培的瞬间放电尖峰电流，流入相应的IC管脚。瞬间大电流会严重
2023-08-10 08:31:44
ESD可能引起的问题 几种ESD静电保护方法介绍
当集成电路（ IC ）经受静电放电（ ESD）时，放电回路的电阻通常都很小，无法限制放电电流。例如将带静电的电缆插到电路接口上时，放电回路的电阻几乎为零，造成高达数十安培的瞬间放电尖峰电流，流入相应
2023-10-17 09:25:27

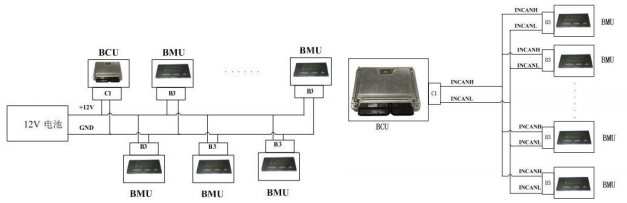

BMS防护电路分享
爆炸等缺陷（详见附录说明） 电源 信号 电池 一种主从结构的 BMS 接线示意（上图） 一．充放电回路中 MOS 管的防护电路 BMS 充放电回路中 MOS 管， 开关瞬间电流的突变而产生漏极尖峰电压
2026-01-19 09:27:42
触摸延熄开关电路相关资料下载
三极管V2为电容C4提供放电回路，当延熄结束后，SCR1截止。220V的直流脉动电压通过电阻R1、R7加到V2基极，V2饱和导通，C4上电荷被快速释放，为再次的延熄做好准备。所有电子元件成本在2元以下。
香奈儿苦苦奶茶
2021-04-28 07:51:42

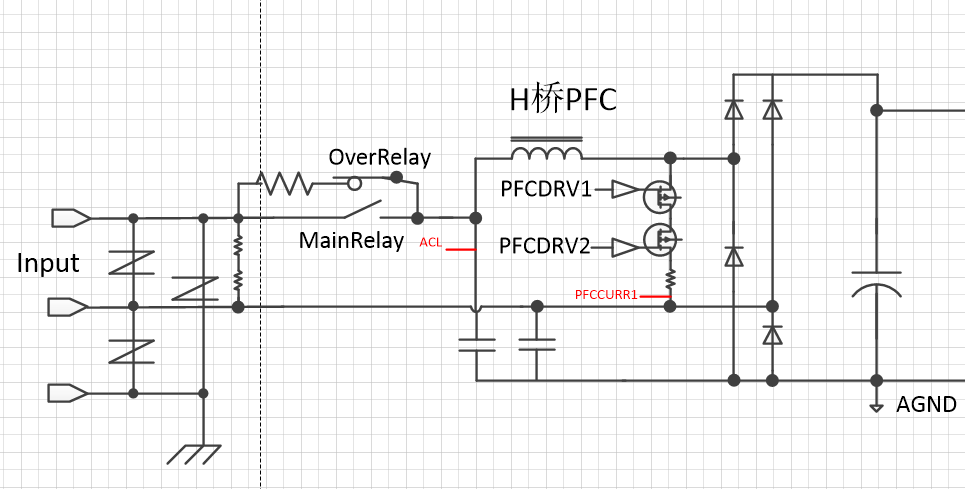

交流电压在H桥主电路上工作回路及采样电路原理
