好的，我们来详细解释一下电流比较器电路。
本质上，电流比较器是一个电路，它的核心功能是比较两个输入电流的大小关系，并根据比较结果产生一个明确的高或低（通常是电压）输出信号。这与常见的电压比较器功能相似，但输入信号是电流而非电压。
以下是实现电流比较器的几种常见方法和电路结构：
1. 使用运算放大器或专用电压比较器 + 转换电阻 (最简单，最常用)
- 原理： 这是最直观也最常用的方法。它利用欧姆定律将待比较的电流转换为电压，然后使用标准的电压比较器进行比较。
- 电路结构：
- 为每个输入电流提供一个精确的转换电阻。
I1流过R1产生电压V1 = I1 * R1I2流过R2产生电压V2 = I2 * R2
- 将
V1和V2分别连接到电压比较器的两个输入端 (例如，同相端IN+和反相端IN-)。 - 比较器将其内部一个非常高的增益放大器的差分输入电压进行比较。
V_out的极性取决于(V1 - V2)的符号。- 如果
V1 > V2（即I1 * R1 > I2 * R2），V_out= 高电平 (如VCC)。 - 如果
V1 < V2（即I1 * R1 < I2 * R2），V_out= 低电平 (如GND)。
- 如果
- 如果
R1 = R2 = R，则输出直接由I1 > I2或I1 < I2决定。
- 为每个输入电流提供一个精确的转换电阻。
- 优点：
- 电路简单，易于理解和设计。
- 可以利用高性能（高速、高精度、低失调）的现成电压比较器IC。
- 缺点：
- 需要在电流路径上串联电阻，会产生附加压降（功耗），可能影响被测电路。在比较电流较大时尤其需要关注电阻的功率承受能力。
- 比较器的输入阻抗相对较低（虽然是高阻，但相对于纯电流接口），可能对电流源特性有微小影响（通过调整电阻值和利用运放虚地特性可以尽量减少）。为了提供虚地，反馈电阻（从输出到反相输入）通常是必要的。
- 精度依赖于电阻
R1和R2的匹配精度和温度系数，以及比较器的电压失调。
- 要点： 这不是一个“纯”的电流比较器，因为它依赖于电压转换。但在实际应用中非常普遍和有效。
2. 电流镜结构 (更接近“纯”电流比较)
- 原理： 利用电流镜复制输入电流，并通过比较输出晶体管的饱和状态（即驱动能力）来判断电流大小。
- 电路结构 (一个基本示例)：
- 一个匹配的电流镜（通常用MOSFET实现较理想）复制参考电流
I_ref。 - 输入电流
I_in流入电流镜的输出端（镜像点）。 - 电流镜输出端连接到一个低阻节点（如一个共源放大器
Qc的栅极和漏极短路点）。 - 当
I_in < I_ref时，电流镜输出的电流I_ref需要全部或主要由Qc提供，其漏极电压被拉低（接近地），V_out为高。 - 当
I_in > I_ref时，I_in除了驱动I_ref外还有富余，迫使Qc的漏极电压被推高（接近电源），V_out为低。 - 最终比较结果通过一个输出缓冲级（反相器或射随器）输出一个干净的电压信号。
- 一个匹配的电流镜（通常用MOSFET实现较理想）复制参考电流
- 优点：
- 理论上可以工作在大范围的电流下（取决于晶体管型号）。
- 输入可以看作是相对高阻的电流输入。
- 可以设计工作在非常低的电源电压下（接近单个晶体管的阈值电压）。
- 比较阈值由参考电流
I_ref设定，可以通过改变I_ref方便调节。
- 缺点：
- 电路比电阻方法复杂。
- 精度和速度依赖于电流镜的匹配精度（
ΔVth,ΔμCox等）和晶体管的特性。 - 参考电流
I_ref需要稳定和精确。 - 输出逻辑电平（高/低）可能需要额外的电平移位或反相。
- 可能需要精心设计偏置。
- 要点： 这种结构在集成电路内部、对电源电压敏感或需要较低压降的应用中更常见。
3. 跨导放大器结构 (高速、集成的常用选择)
- 原理： 跨导放大器本身就是一个电压-电流转换器件，但也可以被构造成直接比较输入电流差。
- 电路结构 (简化概念)：
- 核心是一个差动对（差分输入级）。
- 差动对的尾电流源设定静态工作点。
- 两个输入电流
I1和I2分别注入差动对晶体管的源极（或发射极）。 (I1 - I2)的差值电流必须由差动对来吸收或提供。- 这个差值电流在差动对中产生一个与
(I1 - I2)成正比的差模输出电压Vod。 - 后续的高增益放大级（通常包含一个第二增益级和输出级）将这个微小的
Vod放大并轨到VCC或GND。 - 整个OTA的输出 (
V_out) 饱和状态即代表了比较结果。
- 优点：
- 天然就是为处理电流输入设计的。
- 可以做得非常高速（高频特性好）。
- 容易在集成电路中实现。
- 可以集成高输出驱动能力。
- 有时内置滞回特性以防止振荡。
- 缺点：
- 设计相对复杂（内部有多个增益级和频率补偿）。
- 通常作为集成电路提供（如 LM13700, OPA861），但也可以分立搭建。
- 开环增益极高，易振荡，需要良好的布局和电源退耦。
- 输入偏置电流可能较大（取决于工艺）。
- 要点： 这是高性能、高集成度设计中常见的“真正”电流比较器实现方式。许多标称“电流反馈放大器”或“高速比较器”的器件内部就是基于这种结构或变种。
关键参数和设计考虑
无论采用哪种结构，设计电流比较器时都需要关注以下参数：
- 输入电流范围： 最小可检测电流和最大可处理电流。
- 精度/分辨率： 能可靠区分的两个电流的最小差值。受限于输入失调电流/电压、元件匹配度、噪声。
- 响应速度/传播延迟： 输入电流发生变化到输出稳定到最终状态所需的时间。对高速应用（如电流模式ADC）至关重要。
- 输入阻抗： 理想情况下应为零，但实际电路是一个有限值（尤其是使用电阻转换方法时）。低输入阻抗有助于减少对源电流的影响（虚拟地）。
- 功耗： 电路本身的静态电流消耗和转换电流带来的功耗。
- 电源电压： 电路所需的最低工作电压。
- 输出电平： 输出高、低电平的电压值及其驱动能力（电流驱动或电压驱动）。
总结与应用
电流比较器广泛应用于各种需要判断电流大小或电流过流的场景：
- 电流过载保护： 快速检测负载电流是否超过设定阈值，触发关断。
- 电流模式模数转换器： 核心元件，比较参考电流和输入电流。
- 开关电源控制： 峰值电流检测与控制、平均电流控制。
- 电池管理系统： 充电/放电电流检测与管理。
- 传感器信号处理： 一些传感器（如光电二极管、某些传感器电桥）输出电流信号。
- 精确电流源控制环路： 作为反馈控制元件。
选择哪种实现方式取决于具体的应用需求：
- 对于需要简单实现、对速度要求不高、能接受电阻压降的应用，电阻转换 + 电压比较器是最佳选择。
- 对于低压、高精度电流比较或在集成电路内部，电流镜结构更有优势。
- 对于高速、高精度、集成化的系统，基于跨导放大器（OTA）结构的专用比较器IC是首选。
希望这个中文解释能帮助你清晰理解电流比较器电路的原理和实现方式！
电流保护的测量比较元件是哪些
电流保护是电力系统中用于保护电气设备免受短路和过载损害的一种重要技术。它通过检测电路中的电流，当电流超过设定的阈值时，自动切断电源，以保护设备和人员安全。电流保护的测量比较元件是电流保护系统的核心
2024-09-13 15:56:32
电压跟随器与电流跟随器比较
电压跟随器与电流跟随器在电子电路中各具特色，以下是对两者的比较： 一、定义与工作原理 电压跟随器 ： 定义：也称为缓冲放大器或射极输出器，是共集电极电路的一种。信号从基极输入，射极输出，具有高
2025-02-18 16:03:44

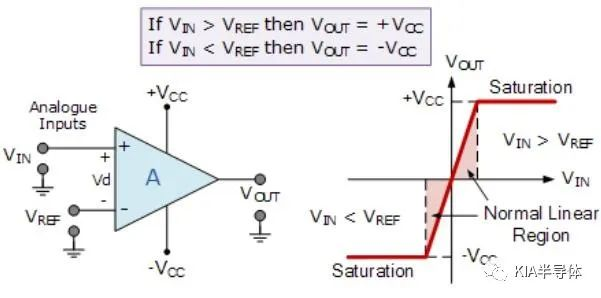

比较器的定义和原理 比较器的应用电路解析
比较器是能够实现比较两个输入端的电流或电压的大小这一功能的电路或者装置。它有两个输入端Vi+和Vi-，一个输出端Vout。输入端接的是模拟信号，输出端输出是的数字信号，输出要么是高要么就是低，具体的高电平是任意由外接的电压幅值来决定的。
2023-09-20 14:20:09
什么是比较器？ 比较器的工作原理和类型 比较器电路图分享
比较器是能够实现比较两个输入端的电流或电压的大小这一功能的电路或者装置。它有两个输入端Vi+和Vi-，一个输出端Vout。输入端接的是模拟信号，输出端输出是的数字信号，输出要么是高要么就是低，具体的高电平是任意由外接的电压幅值来决定的。
2024-02-23 15:26:08
比较器芯片和运放电路的区别
比较器芯片和运放电路的区别 比较器芯片和运放电路都是电路中常用的模拟电路元件。虽然它们在外形和使用方法上有些相似，但它们在工作原理、应用范围、性能等方面都存在很大的差异。下面我们将详细介绍比较器
2023-10-23 10:19:23
比较器芯片和运放电路的区别
我们知道运放可以配置成比较器电路，但市面上还有一种比较器芯片，比如：LM311、LM393 等。 这是为啥？ 为啥运放明明可以配置成比较器电路，还要生产专门的比较器芯片。 今天我们来学习一下比较器芯片和运放电路的区别。
2023-02-15 10:59:17
工业级电流检测比较器
极大提高系统的安全性。产品简介SQ52110是一款共模电压范围为0~36V，支持高边和低边检测的电流检测比较器，集成了电流检测放大器与比较器的功能为一体。SQ521
2023-11-08 08:20:04
基于可变电压控制的电流源和比较器实现新型缓冲器的应用设计
现在，减少电池消耗已经成为电路设计师的优先任务之一。最近出现了一种基于新型比较器的开关电容电路［1］。它可以替代运算放大器，而后者与比较器、开关、电流源和逻辑控制门一起占据了总功耗的最大部分。虽然
2020-09-01 13:37:48
滞回比较器电路的应用有哪些
滞回比较器（Hysteresis Comparator）是一种具有滞回特性的比较器电路，广泛应用于模拟电路设计中。滞回比较器的主要特点是具有滞回特性，即在输入信号的上升和下降过程中，输出信号的阈值
2024-07-10 11:04:24
在滞回比较器中,如何修改电路使比较器的输出电压可变？
在滞回比较器中,如何修改电路使比较器的输出电压可变？ 滞回比较器（Hysteresis Comparator）是一种常见的电子电路，用于将输入信号与一个或多个参考电压进行比较，并产生相应的输出信号
2023-11-22 16:18:09

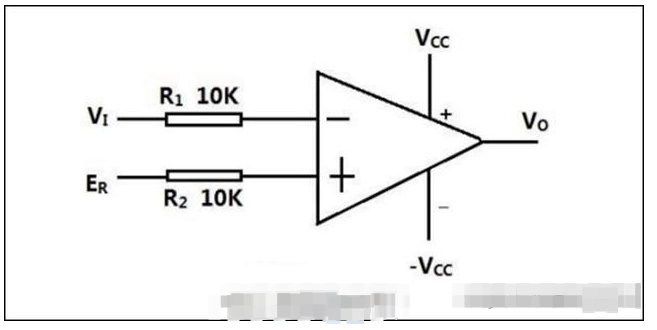

运放比较器电路及原理
运放比较器电路及原理 运放比较器电路是现代电子电路中经常会使用到的一种电路。它的主要功能是将两个电压进行比较，输出二进制数字信号。本文将详细介绍运放比较器电路以及它的原理。 一、运放简介 运放
2023-08-27 15:09:01
迟滞比较器电路分析
基于运放搭建的正、反向比较器电路，只有一个门限电压，其电路稳定性差，特别是在门限电压附近，若是遇到一定的噪音干扰，则比较器的输出，时而最大，时而最小，稳定性差;
2023-01-30 17:08:22
比较器和运算放大电路的区别和联系
定义和功能： 比较器是一种用于比较两个电压或电流信号大小的电子设备。它通常有两个输入端，一个正输入端和一个负输入端。当正输入端的电压高于负输入端的电压时，比较器输出高电平；反之，输出低电平。比较器
2024-07-10 11:02:42

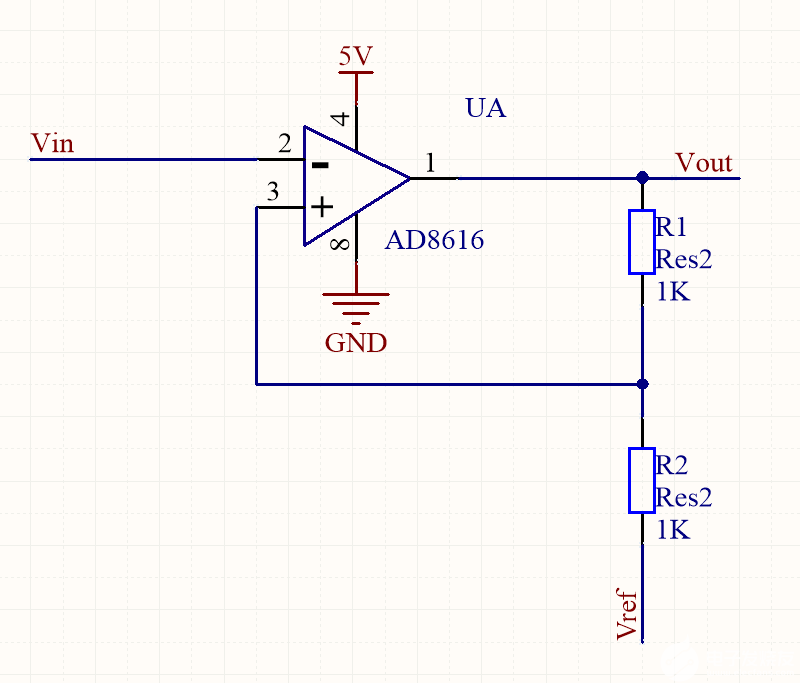

迟滞比较器电路工作原理 滞回比较器高低阈值计算
迟滞比较器（Hysteresis Comparator）是一种具有滞后特性的比较器，广泛应用于模拟电路和数字电路中。它能够消除输入信号的噪声，提高系统的稳定性和可靠性。 一、迟滞比较器的工作原理
2024-07-10 18:20:05
LM393比较器的应用电路
LM393 是一种广泛使用的电压比较器 IC，提供 8 引脚 Dip、SO-8 和其他封装。LM393包含两个独立的高精度比较器运算放大器，可由单电源或双电源供电。 电源电压范围宽，可以用于多种
2023-03-22 13:35:29
简单直流电压应用的比较器电路
使用齐纳二极管将恒定的 3.3V 基准电压施加到同相比较器引脚。R_Zener 是根据齐纳电流值选择的。根据 1N4728A 数据表，该电路中的齐纳电流等于其 76mA 的测试电流。
2023-01-08 10:43:14
CML型比较器和StrongArm型比较器的优缺点是什么？
Regeneration型比较器，CML型比较器和StrongArm型比较器的优缺点是什么？ 比较器是数字电路中广泛使用的关键组件，用于比较两个输入信号并输出相应的逻辑值。它是以数字方式实现模拟
2023-09-17 17:11:21
运算放大器和比较器的电路结构
输出电路中流动的驱动电流量（偏压的差别）进行分类的。根据驱动电流量的不同，输出段发生的失真系数水平会发生变化。一般电路失真的顺序从小到大依次为A类、AB类、B类、C类。比较器的电路结构比较器的电路结构
lingjianghui
2019-05-27 02:48:52

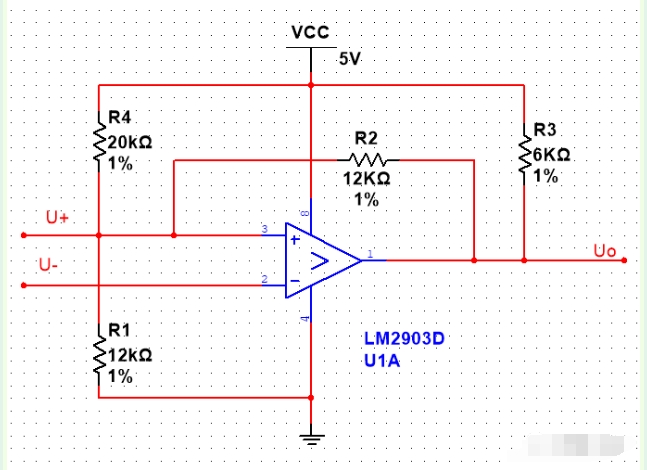

滞回比较器电路设计分析
比较器是用于对正负两端电压进行比较然后输出相关逻辑的器件，在比较器的应用电路中，为了避免电压在某一阈值的抖动，将比较器设计为滞回比较器电路是很常见的。
2023-10-09 11:45:38

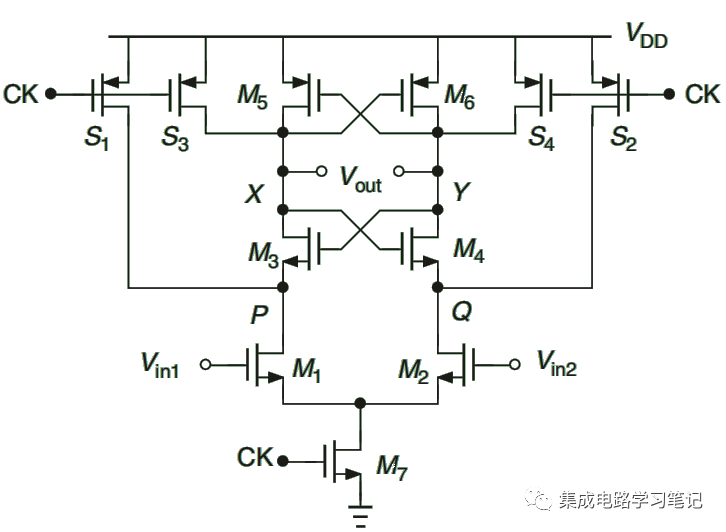

Strong ARM比较器电路的工作原理
