好的，我们来详细了解一下同步整流管。
简单来说：
同步整流管（Synchronous Rectifier，简称SR管）是指用来替代传统整流二极管（如肖特基二极管）进行高效整流的功率场效应晶体管（MOSFET），其开启与关断需要由专门的控制器或电路进行精确同步控制。
下面进行详细解释：
-
目的 - 为什么需要它？
- 提高效率，减少损耗： 在开关电源（如手机充电器、电脑电源适配器、服务器电源、DC-DC变换器）的输出整流环节，传统的肖特基二极管因其正向导通压降（通常在0.3V-0.7V），在通过大电流时会产生显著的功耗（损耗 ≈ 电流 × 压降），导致效率下降和发热。
- 同步整流原理： 同步整流利用了MOSFET的一个关键特性：当其处于导通状态时，其导通电阻（Rds(on)）非常低（几毫欧甚至更低）。因此，在大电流下，其导通损耗（损耗 ≈ 电流² × Rds(on)）远低于肖特基二极管的正向导通压降损耗。
- 应对低压大电流趋势： 现代电子设备需要越来越低的电压（如3.3V, 1.8V, 1.2V等）和越来越大的电流。在这样的工况下，肖特基二极管的正向压降损耗占总输出电压的比例增大，变得不可接受。例如，在输出3.3V时，0.5V的二极管压降就意味着15%的输出功率被浪费掉了。
-
器件本身 - 用什么？
- 核心器件是功率MOSFET，通常是N沟道增强型MOSFET（因为N沟道MOSFET的Rds(on)通常比P沟道的更低）。
- 它的栅极不是固定连接（像二极管那样），而是需要连接到专门的同步整流控制器（SR Controller）或集成SR功能的电源管理芯片（PMIC）。
- 选择SR管主要看以下参数：
- 导通电阻（Rds(on)): 越低越好，导通损耗的核心参数。
- 额定电压（Vds)： 需要高于实际承受的最高电压。
- 额定电流（Id）： 需要能满足负载需求。
- 栅极电荷（Qg）： 影响开关速度和控制驱动功耗。
- 体二极管特性： MOSFET本身有一个寄生的体二极管（Body Diode）。在某些极端或瞬态情况下（如控制器未及时导通MOSFET时），这个二极管会暂时导通，导致类似肖特基的损耗。好的SR管也需优化此二极管特性（正向压降、反向恢复）。
- 封装： 常用如DFN5x6, SOP-8, TOLL, TO-220等，需考虑散热和PCB布局。
-
关键 - 如何工作？同步的核心
- 不是简单代替： 你不能直接把MOSFET焊在原来二极管的位置上就完事。“同步”是技术的核心。
- 需要控制器： 必须有一个同步整流控制器（SR Controller）（可以是单独的芯片，也可以集成在主电源控制器/PWM控制器中）。
- 精准控制时序：
- 在主功率开关管（通常是初级侧的上管或下管MOSFET）关断后，次级绕组的电压会使SR管的体二极管正偏导通。控制器需要非常快、非常精确地在此时刻（或稍微提前一点）打开（导通） SR管，让其低阻值的沟道代替体二极管导通电流，大幅降低导通压降损耗。
- 当下一个开关周期开始，主功率管再次导通之前，控制器需要迅速关闭（关断） SR管，防止电流从输出端反向倒流回变压器次级绕组或输入源（这会破坏工作并导致严重损耗甚至损坏）。如果关断太慢，也会产生交叉导通或反向导通。
- 检测方式： 控制器需要可靠的信号来决定何时导通和关断SR管。常见方法包括：
- 检测SR管漏源极电压（Vds）： 这是最主流的方法。当Vds降为负值（或接近零），说明体二极管被迫导通了，控制器立即驱动栅极开通MOSFET。反之，当控制器检测到Vds有变正的倾向时（即反流即将发生），会立即关断栅极。
- 检测变压器次级电压（Vsec）： 通过电阻分压或辅助绕组检测电压极性变化。
- 基于时序控制（自适应死区）： 通过预测主开关管的动作时序来设定SR管的开通/关断时间。
-
优势：
- 极高效率： 这是最主要目的，尤其在低压大电流输出应用中，效率提升可以高达5-10%，显著减少发热。
- 减少散热需求： 损耗降低意味着所需散热片可以更小甚至不用，缩小设备体积。
- 提高功率密度： 效率高、发热小，使得电源适配器等可以做得更小。
- 节省电路板空间： 在某些情况下，可以节省传统二极管及其散热器所需的空间。
-
挑战/考虑：
- 成本： 相比单个二极管，SR管加控制器方案的成本更高（但随着技术普及和集成度提高，差距在缩小）。
- 复杂度增加： 需要额外的控制器和驱动电路，增加了设计和调试的复杂性。
- 控制精度要求高： 驱动时序的精准度对性能和可靠性至关重要。错误的时序（开通过早/过晚，关断过早/过晚）会导致效率下降、电压尖峰、甚至MOSFET损坏（主要是由于体二极管的反向恢复特性差引起的直通或桥臂短路）。驱动能力也需足够强（低阻抗驱动）以快速开关MOSFET，减少开关损耗。
- EMI： 更快的开关速度可能带来新的EMI挑战，需要仔细设计PCB走线和滤波。
- 轻载效率： 在负载很轻时，开关转换损耗和驱动损耗变得相对明显，此时效率可能不如肖特基二极管方案（好的控制器会针对轻载进行优化，如突发模式、关断SR）。
-
应用领域：
- 几乎所有追求高效率的现代开关电源都有应用，尤其在：
- 手机/平板/笔记本快充充电器（USB PD/QC等）
- 高效PC、服务器、数据中心电源（如80PLUS金牌/白金/钛金）
- 电信设备电源
- 高效率DC-DC转换器（降压Buck、升压Boost，尤其高功率模块）
- 汽车电子（如车载充电器OBC、DC-DC变换器）
- 适配器（包括家电内置电源）
- 游戏主机电源
- 不间断电源（UPS）
- 几乎所有追求高效率的现代开关电源都有应用，尤其在：
简单总结：
同步整流管是一种利用低导通电阻MOSFET来替代传统整流二极管的技术。它通过在精确的时机开启和关闭MOSFET（由专用控制器驱动），以极低的导通损耗（相比二极管的压降损耗）实现电流从次级到负载的单向导通。这是提高现代低压大电流开关电源效率的关键技术，但同时也增加了系统的复杂度和对控制时序精度的要求。
驱动信号出现异常跳变怎么解决？
本人最近在做同步整流Boost变换器，控制芯片采用的UCC28220，电压220V升400V。在调试过程中，输入电压升到50V左右时，主开关管开通时，同步整流管驱动信号有一个尖峰，然后同步整流管严重发热。怎么解决呢
lan23
2023-09-27 06:02:48
反激式电源同步整流尖峰很高，有什么方法可以有效改善那个反向尖峰吗？
如图，反激式电源，用OB2269CPC做的12V5A，匝比是32：7：7（变压器是库存品，不能改变了），测试电源的次级同步整流，整流管用的东科的DK5V100R15ST1（100V，15mR），测得
河神大人
2023-07-31 10:30:42
同步整流在氮化镓GaN充电器中有哪些应用？
MP6908之所以受到这么多产品应用设计，主要是有什么特点？把同步整流管分别放在次级侧的低端和高端有什么区别吗？
风来吴山
2021-07-02 06:33:45
UCC28950移相全桥电路调试问题
1.原边开关管电压尖峰过大是怎么回事，实在是太大？2.当原边开关管驱动出现移相时，副边同步整流管没有驱动信号是怎么回事？拜托各位了
剑喃香
2019-05-29 14:58:18
同步整流芯片U7106的主要特性
氮化镓器件开关频率升级，同步整流芯片需具备高速响应能力，确保高频工况下精准控制同步整流管的开通与关断时。同步整流芯片U7106应用在氮化镓电源芯片U8766中可显著减少功率损耗，提升转换效率！
2025-05-23 17:49:30
飞虹MOS管FHP140N08V在同步整流电路中的应用
MOSFET是同步整流管在电路设计中的理想选择，其优异的低导通电阻(Rds(on))、快速的开关速度和可控性是实现高效、低损耗整流的关键。如何选择选择具备低Rds(on)、优异体二极管特性及快速开关性能的MOS管对于同步整流电路是至关重要。
2025-07-24 14:18:50
同步整流降压转换器电流路径介绍
同步整流降压转换器是一种使用开关器件和同步整流管来实现高效能量转换的DC-DC转换器。了解同步整流降压转换器工作时的电流路径对于优化设计和故障分析至关重要。 开关导通：当主开关（通常是高侧
2024-02-26 10:40:09
分享高效的电源适配器解决方案的介绍

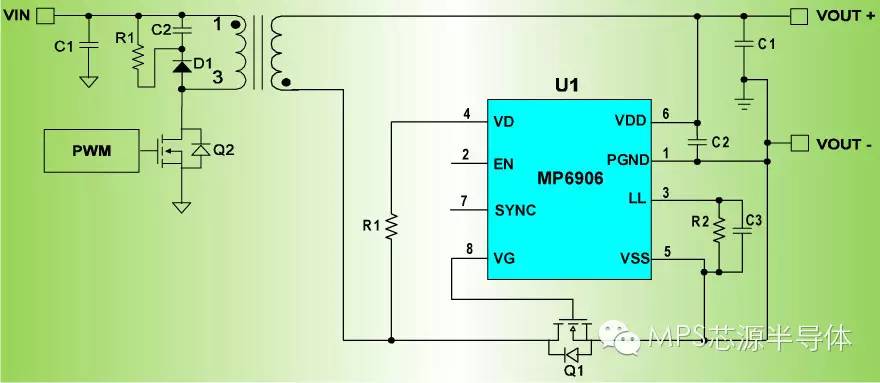

MPS推出的新品MP6906旨在为移动设备打造小巧、功率更高的电源适配器。MP6906是一款适用于反激电路的同步整流控制器，通过控制副边的同步整流管达到快速开关，从而有效提高反激式电路的电能转换效率。
2019-10-12 14:30:14
FM9919B一款高性能的副边同步整流芯片
系统中，以替代次级肖特基。FM9919B可以有效的降低次级整流管的功率损耗，提高系统的效率，为客户提供超高性价比的解决方案。 特点 支持断续模式 支持准谐振模式 集成同步整流管 无外围元器件 SOP-8 封装 应用 充电器和适配器的同步整流 反激式控制器
人间烟火123
2020-07-06 10:40:16
HT71678禾润13V，20A自适应H类同步升压转换器
型号：HT71678品牌：禾润封装：DFN20LHT71678是一款高功率、全集成升压转换器，带有负载关断功能的栅极驱动，集成16mΩ功率开关管和23mΩ同步整流管，为便携式系统提供高效的小尺寸
bhl83280426
2019-09-28 12:06:16
3.7V锂电池升压到12V/2A
推荐采用ESOP-8带输出关断的13V、10A同步升压IC-HT7166,简介如下：HT7166是一款高功率、全集成升压转换器，集成16mΩ功率开关管和23mΩ同步整流管，为便携式系统提供高效
yaohongxia0903
2019-12-16 21:00:33
Redmi Note 12Pro 67W国产快充充电器拆解
整流管误开通，兼容多种MOS，具有超低的静态电流，支持多种工作模式，支持高侧和低侧同步整流，外围元件非常精简。
2023-09-18 14:46:21
飞虹MOS管FHP140N08V在DC-DC全桥拓扑电路中的应用
针对48V供电的太阳能离网工频逆变器的领域，尤其是DC-DC全桥拓扑电路中，高效的电能转换与功率密度提升极度依赖核心功率器件的精准选型。功率 MOSFET 因其优异的开关速度、低导通损耗和可控性，成为中低压、大电流 DC-DC 全桥拓扑中开关管与同步整流管的靠谱选择。
2025-07-08 16:13:54
SP3406:43V, 5.5A高效率双路限流DC-DC电源芯片
：130KHzEffciency：96%Package：SOP-8LSP3406是一款固定5.05V输出的车充降压芯片，乍一看可能不足为奇，但是其内置15mΩ开关管，配合外置同步整流管，可以达到5.5A最大的输出电流，其内
szcxwfdceg
2020-03-04 11:52:40
SP3406，7.5V-40V输入 5V输出车充IC
：SP3406是一款固定5.05V输出的车充降压芯片，乍一看可能不足为奇，但是其内置15mΩ开关管，配合外置同步整流管，可以达到5.5A最大的输出电流，其内建2路电流检测，简直是一款为双口2.4A量身定制的神器
xpzyzh
2019-08-09 09:00:13
SP3406双路限流5V4.8A车充IC方案
：SP3406是一款固定5.05V输出的车充降压芯片，乍一看可能不足为奇，但是其内置15mΩ开关管，配合外置同步整流管，可以达到5.5A最大的输出电流，其内建2路电流检测，简直是一款为双口2.4A量身定制的神器
xpzyzh
2019-06-29 10:26:04
高效赋能多口快充：捷捷微电助力安克160W氮化镓智显充电器实现精准降压
款高性能充电器的核心功率转换电路中，捷捷微电三款关键功率器件——JMH65RO90PPLNFD（整流管）、JMHS1207AG（同步整流管）与JMSL0403AU
2026-03-13 19:01:56
智融SW3556，高集成度多快充协议，最大输出PD140W（20V*7A），同步降压变换器
氮化镓快充内部的次级同步整流管，二次降压电路中的硅MOS全部替换成氮化镓，实现All GaN的设计，有助于进一步提高转换效率，提高电源功率密度。同步整流同步整流在充电器中，是一个非常伟大的发明。同步
zhanrong888
2021-11-02 09:03:39
SS8102应用在700W舞台灯光的一个典型案例

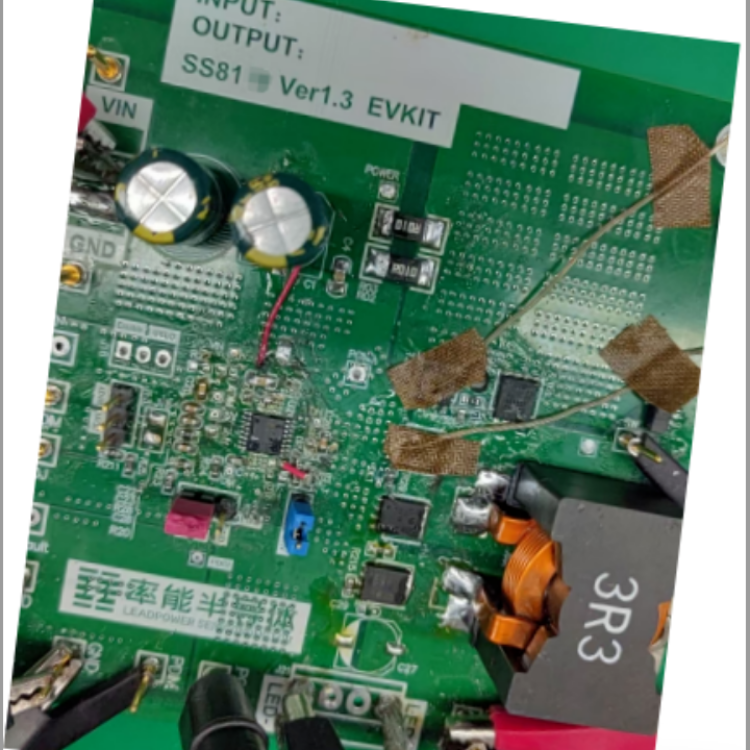

SS8102驱动芯片下面案例设计应用功率在700W左右，同步整流管使用4颗耐压100V功率MOSFET，IC工作频率为客户定制在210K左右，实际应用可以利用Toff引脚的阻容参数对频率进行调整
2025-11-06 09:40:46
性能“捷”出，捷捷微电JMSH1004BG同步整流管助力机械革命氮化镓快充释放140W狂暴能量！
办公需求的旗舰级配件。而在这款“小身材，大能量”的快充心脏深处，捷捷微电同步整流MOS管JMSH1004BG以其卓越的性能和可靠性，为140W快充的稳定输出保驾护
2025-09-17 17:35:56
FM9919 5V/2A高性能副边同步整流芯片-富满芯片ic供货商
2023-02-17 14:05:32
SS8102应用在700W舞台灯光的一个典型案例
2026-01-21 14:20:23

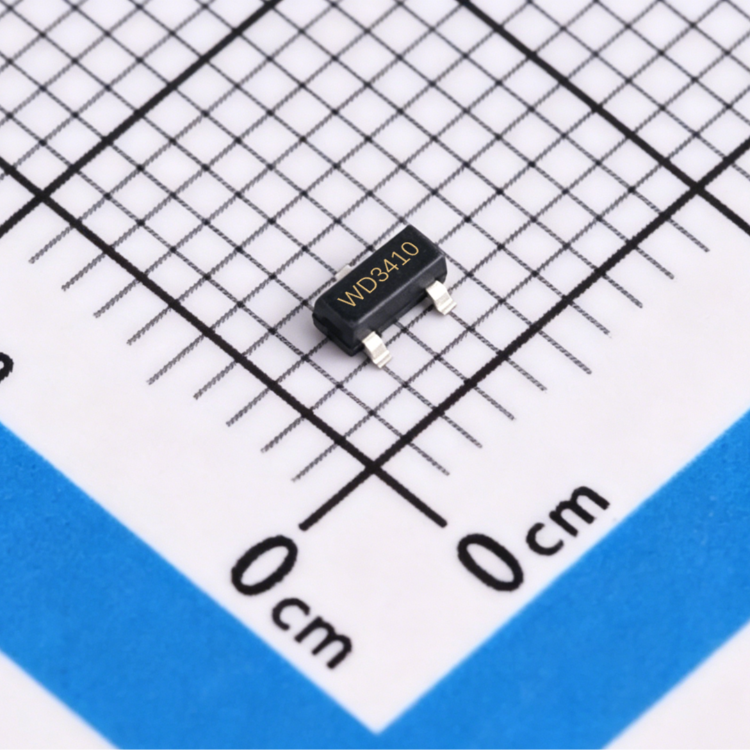

35μA 超低静态电流、内置开关高效 Buck 芯片 - WD3410
2026-04-24 14:41:54
HT7166/HT7167全集成同步升压芯片介绍
会更高。深圳市永阜康科技有限公司现在力推HT7166/HT7167全集成同步升压芯片，该系列芯片带有负载关断功能的栅极驱动，集成16mΩ功率开关管和23mΩ同步整流管，为便携式系统提供高效的小尺寸
andyfly7
2020-10-27 09:52:58
5V5A大电流车充芯片SP3406
整流管，有助于热源分布，减少热量堆积，便于散热降低温升。 3、支持线损补偿线损补偿和输出电流由外接电阻设置，可根据应用场合灵活配置，有助于提高设备充电速度。 4、低静态电流 1.6mA的静态电流，适合多口
xpkj554
2021-11-12 16:13:21
5V4.8A高效率车充芯片SP3406
输入电压低于33V高于8V时，芯片自动恢复工作状态。 2.内置开关管 SP3406工作在同步整流降压模式下，其内置15mΩ导阻MOS满足5.5A输出电流需求，外接MOS同步整流管，有助于热源分布，减少
xpkj554
2022-01-13 15:20:47
HT7166 13V,10A全集成同步升压转换器

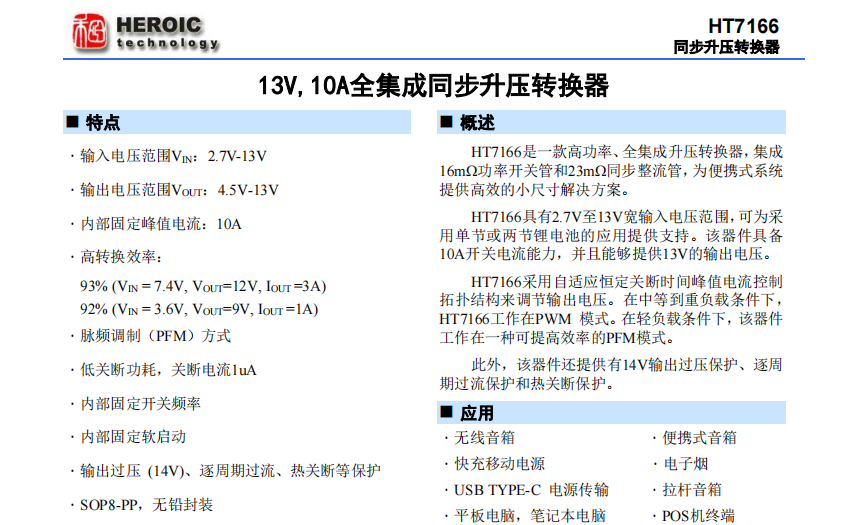

HT7166是一款高功率、全集成升压转换器，集成16mΩ功率开关管和23mΩ同步整流管，为便携式系统提供高效的小尺寸解决方案。 HT7166具有2.7V至13V宽输入电压范围，可为采用单节或两节
2024-09-04 17:53:16
HT71662 13V,10A全集成同步升压转换器

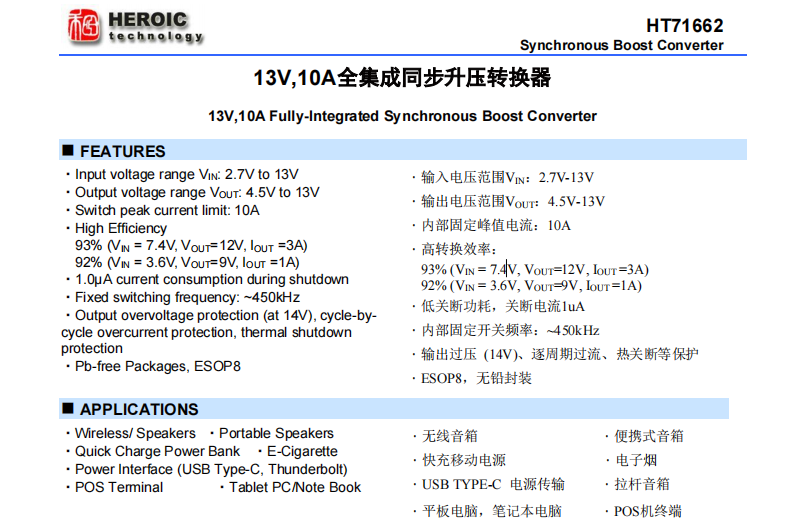

HT71662是一款高功率、全集成升压转换器,集成16mΩ功率开关管和23mΩ同步整流管，为便携式系统提供高效的小尺寸解决方案。 HT71662具有2.7V至13V宽输入电压范围，可为采用单节或
