T型等效电路

T型等效电路（T Equivalent Circuit）是一种常用的简化电路模型，主要用于分析电子器件（如双极型晶体管BJT、场效应管FET）或电气设备（如变压器、电机）在工作点附近的小信号特性。其名称来源于电路结构中三个关键元件呈“T”字形排列。

以下是T型等效电路的核心要点：

一、基本结构

T型等效电路由三个阻抗（或导纳）元件组成，连接成T字形状：

       A
       │
    Z_A
       │
B───Z_B───C
       │
    Z_C
       │
     参考点（通常为地）

其中：

Z_A、Z_B、Z_C：分别代表电路中三个不同位置的小信号等效阻抗（或电阻/电容组合）。
节点A、B、C：对应器件的输入端、输出端或中间节点（如晶体管的基极、集电极、发射极）。

二、典型应用场景

双极型晶体管（BJT）
- 简化版本（低频模型）：
```
 基极(B)
    │
 r_π (输入电阻)
    │
发射极(E)───r_e (发射极电阻)───集电极(C)
```
  其中：
  - r_π ≈ β/gₘ（β为电流放大倍数，gₘ为跨导）
  - r_e ≈ Vₜ/Iₑ（Vₜ为热电压，26mV@室温；Iₑ为发射极电流）

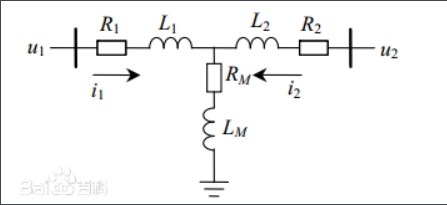

变压器或感应电机

模型结构：

初级绕组 ─── R1 + jX1 ────┐
                      │
                    励磁支路(Rc || jXm)
                      │
次级绕组 ─── R2 + jX2 ────┘

R1, X1：初级绕组电阻和漏抗
Rc, Xm：铁损电阻和励磁电抗
R2, X2：次级绕组折算到初级的电阻和漏抗

三、特点与优势

物理意义明确
每个元件直接对应器件的实际参数（如晶体管的输入电阻、变压器的绕组损耗）。
简化小信号分析
将非线性器件在静态工作点附近线性化，便于计算增益、输入/输出阻抗等。
直观易用
结构简单，适合手算和教学（尤其在低频电路中）。

四、局限性

频率适用范围窄
只适合中低频分析，高频时需引入电容（如晶体管π型模型中的Cπ、Cμ）。
忽略高阶效应
不包含寄生电容、电感等分布参数，对高频或射频电路不精确。
依赖静态工作点
参数（如晶体管的rπ、gm）随工作电流变化，需重新计算等效值。

五、与π型等效电路对比

特性	T型等效电路	π型等效电路
结构	三个阻抗串联构成T形	两个并联阻抗 + 一个串联阻抗
适用器件	更适合晶体管、小变压器	更适共射放大器、传输线模型
高频扩展	扩展性差	更容易加入电容元件
计算复杂度	较简单	略复杂

示例：晶体管的π型模型通常包含输入导纳（Yπ）、输出导纳（Yo）和跨导（gm），更适合高频SPICE仿真。

总结

T型等效电路是分析低频小信号行为的基础工具，通过简化模型突出核心参数（输入/输出阻抗、传输特性）。在设计放大器、电源或电机控制系统时，它提供了一种快速估算性能的方法。但在高频或需要高精度场景下，需改用更复杂的模型（如混合π模型）或仿真工具。实际应用中需根据器件类型和频率范围选择合适的等效电路。
