好的！耦合变压器是一种特殊的变压器，其主要设计目的是在传递信号或能量的同时，实现电路之间的电气隔离。它的核心在于“耦合”这个词，意指连接或结合两个电路。以下是关于耦合变压器的详细说明：
主要特征和作用
-
电气隔离 (Galvanic Isolation):
- 这是耦合变压器最重要的功能。
- 通过变压器原边（初级）和副边（次级）绕组之间的电磁感应传递能量或信号，而不是直接的电气连接。
- 这种隔离阻断了直流分量（DC），只允许交流分量（AC）或变化信号通过。
- 关键优势：
- 保护器件： 防止高电压、浪涌从一个电路冲击到另一个电路，保护敏感元件。
- 消除地线环路： 防止不同接地点之间的电位差导致的干扰噪声（哼声、嗡嗡声）。
- 提高系统安全性和稳定性。
-
能量/信号的传递：
- 虽然主要用于隔离，但它也有效地传递了变化的电流/电压信号或交变能量。
- 传递效率通常不像电源变压器那样是首要优化目标。
-
阻抗匹配：
- 耦合变压器可以在一定程度上匹配两个电路的输入/输出阻抗。
- 当设计合理时，这可以最大化信号功率传输或最小化信号反射（尤其在射频领域）。
-
频率响应：
- 耦合变压器的性能（如传输系数、相位）通常与工作频率密切相关。
- 设计时需要根据目标信号的工作频率范围来选择或优化变压器参数（如磁芯材料、绕组匝数、线径）。
常见应用场景
-
音频放大器：
- 在传统（如电子管）或一些现代电路中，用于将前级（小信号）连接到后级（功率放大）并隔离电源地线，避免交流声干扰。
-
数据传输（通信、数字电路）：
- 在以太网（网线接口）、RS-485等串行通信接口、数字隔离器芯片内部电路中广泛应用，提供高速数据信号隔离传输。
-
开关电源/DC-DC转换器：
- 隔离式拓扑（如反激、正激、推挽、全桥）中的核心元件，实现输入侧与输出侧的电气隔离，同时传输功率。
-
传感器接口：
- 连接某些类型传感器（如差分传感器）或需要长距离传输、易受干扰的场景时，提供隔离保护。
-
脉冲/信号隔离：
- 在驱动开关管（如MOSFET, IGBT）的驱动电路中，隔离高压主回路与低压控制回路（栅极驱动变压器）。
-
测试测量仪器：
- 使用隔离变压器隔离示波器等设备的地线与被测电路的地线，避免短路风险。耦合探头本质上也是一种特殊形式的耦合变压器。
与普通电源变压器的关键区别
- 主要目的： 耦合变压器首要目的是隔离，传递能量或信号是其次要但必要的功能。而电源变压器的首要目的是高效地变换电压/电流水平并传递功率。
- 频率范围： 电源变压器通常工作在固定工频（50/60Hz），设计优化点明确。耦合变压器的工作频率范围可能非常宽（从音频到射频），其设计需要考虑这个范围。
- 功率处理： 耦合变压器处理的功率通常远小于电源变压器。
- 设计优化： 耦合变压器更注重带宽、频率响应、相位特性、漏感、分布电容等参数，以保证信号保真度或特定频率下的性能；电源变压器更注重效率、温升、功率密度。
- 尺寸结构： 电源变压器通常体积较大（处理功率更大）；耦合变压器根据应用可能非常小型化（如SMD贴片变压器）。
总结来说：
耦合变压器是一种专门设计用于在不同的电路之间实现电气隔离，并通过电磁感应耦合来传输交流信号或有限能量的变压器。它在提供安全屏障（隔离）的同时，有效地充当了信号或能量传递的桥梁，广泛应用于通信、音频、电源转换、工业控制和测量等领域。
其核心价值就在于“耦合 + 隔离”的组合功能。
耦合变压器的作用_耦合变压器的结构
耦合变压器，就是指无线电线路中常用作极间耦合的变压器。如收音机的中周、输入变压器、输出变压器都属于这一类。耦合变压器的作用是多方面的，它还可以用来达到阻抗匹配等。所谓耦合，在物理学上指两个或两个以上
2020-08-13 09:35:48

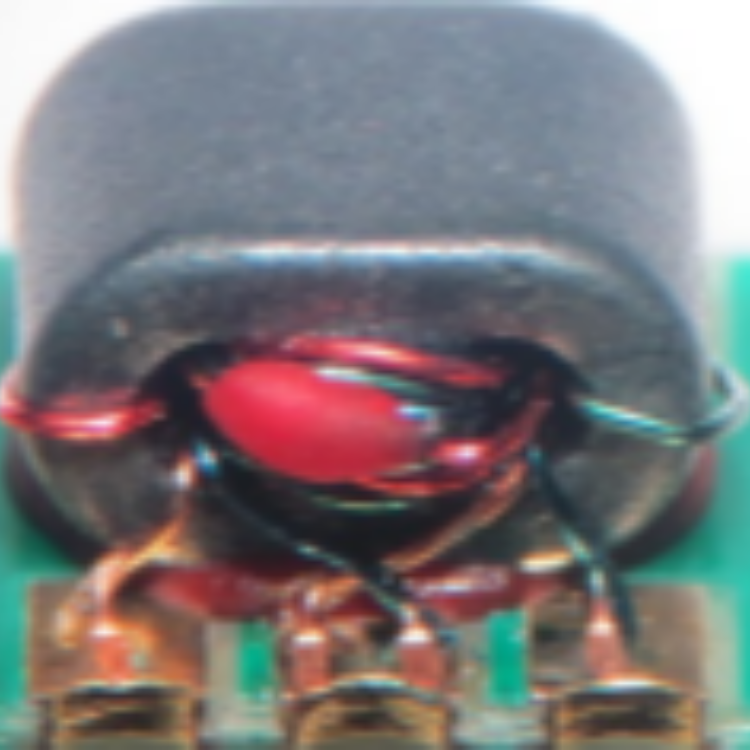

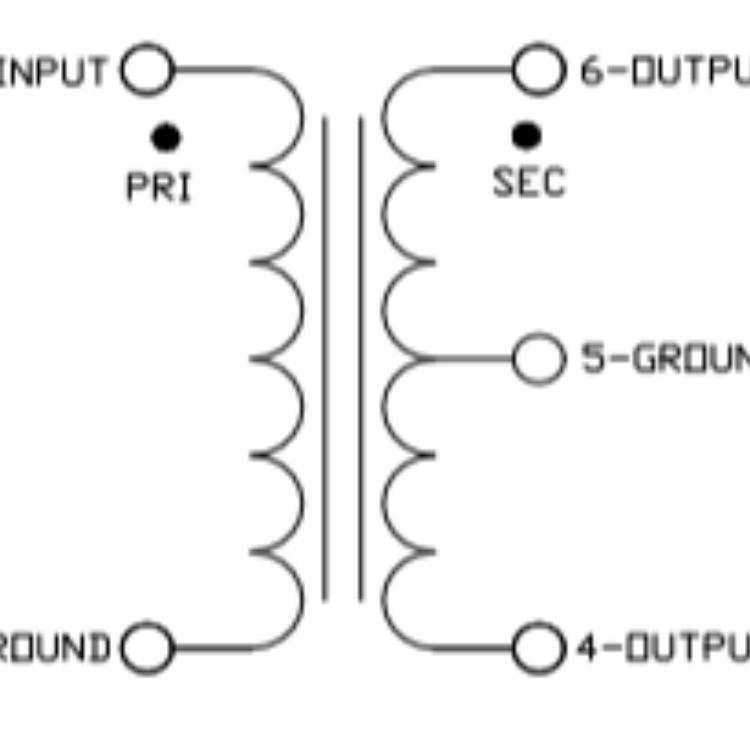

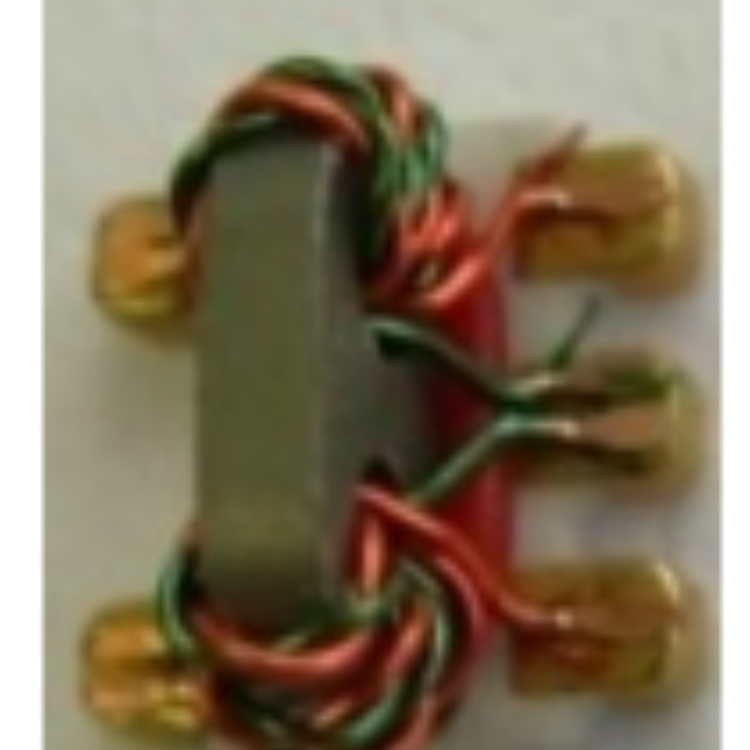

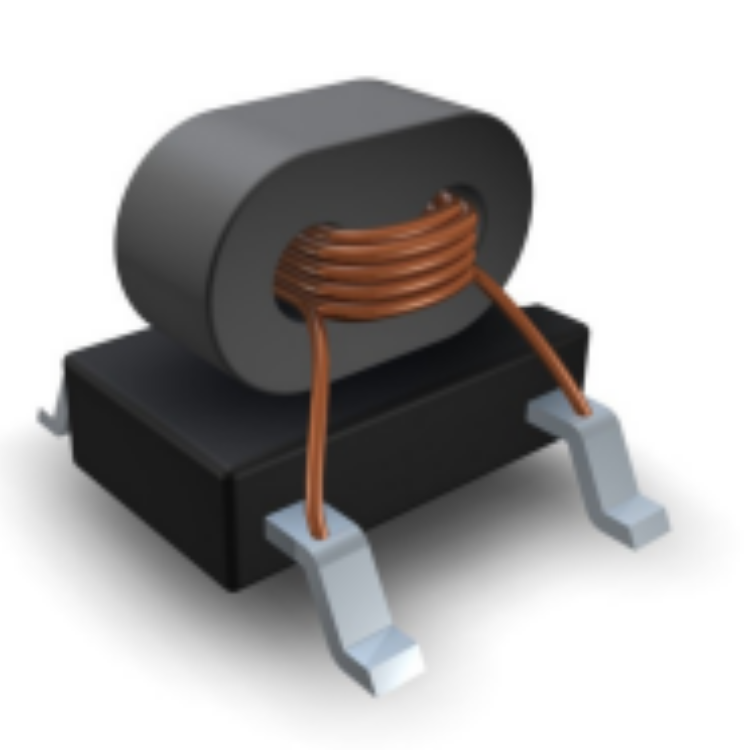

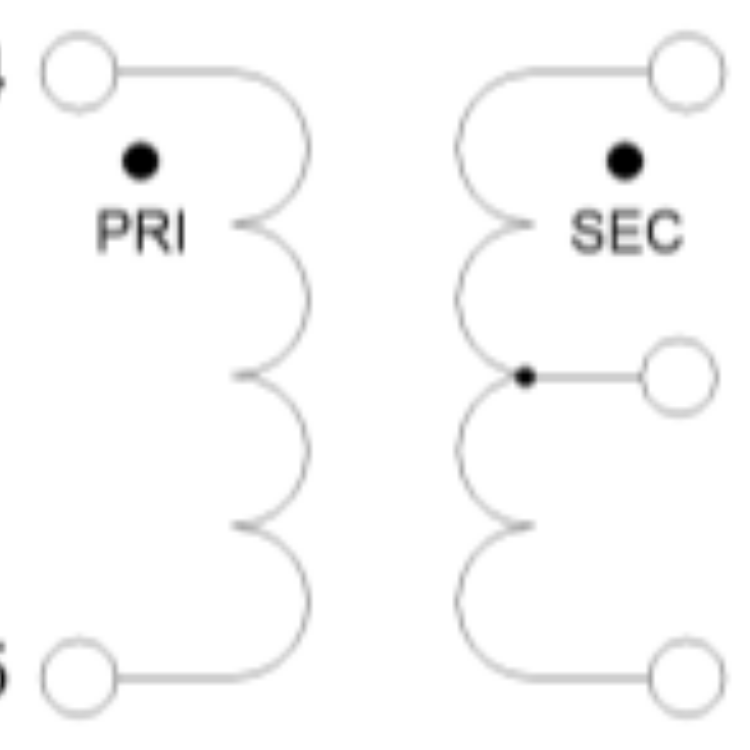

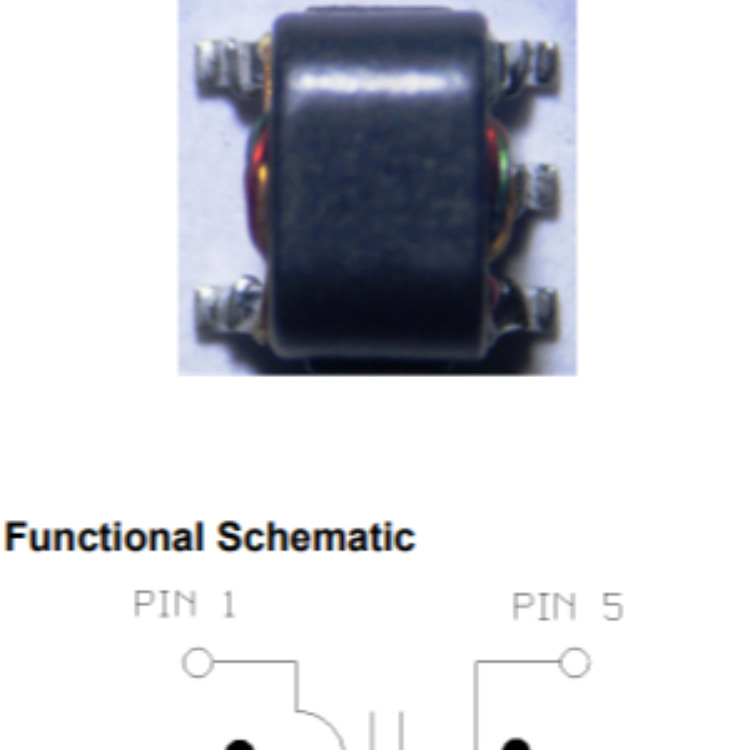

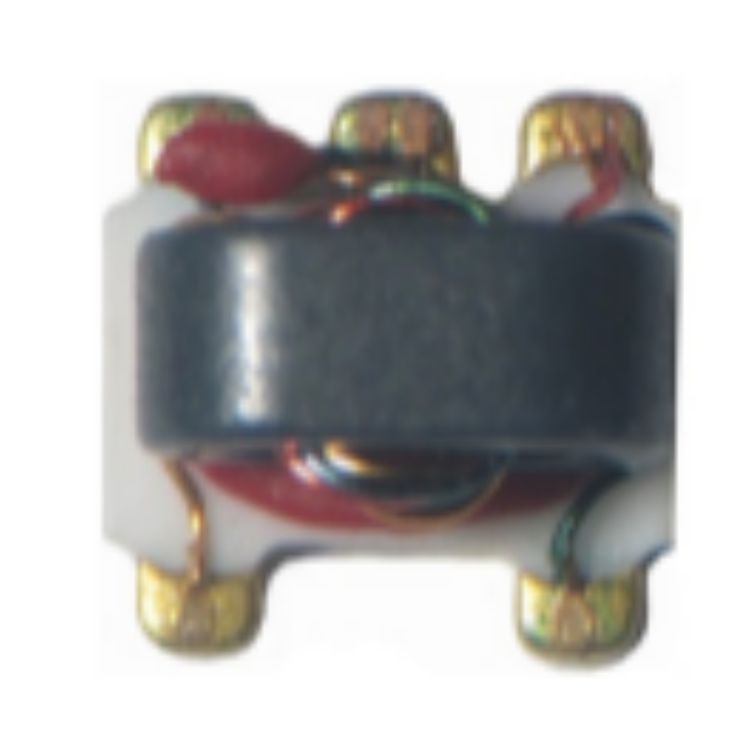

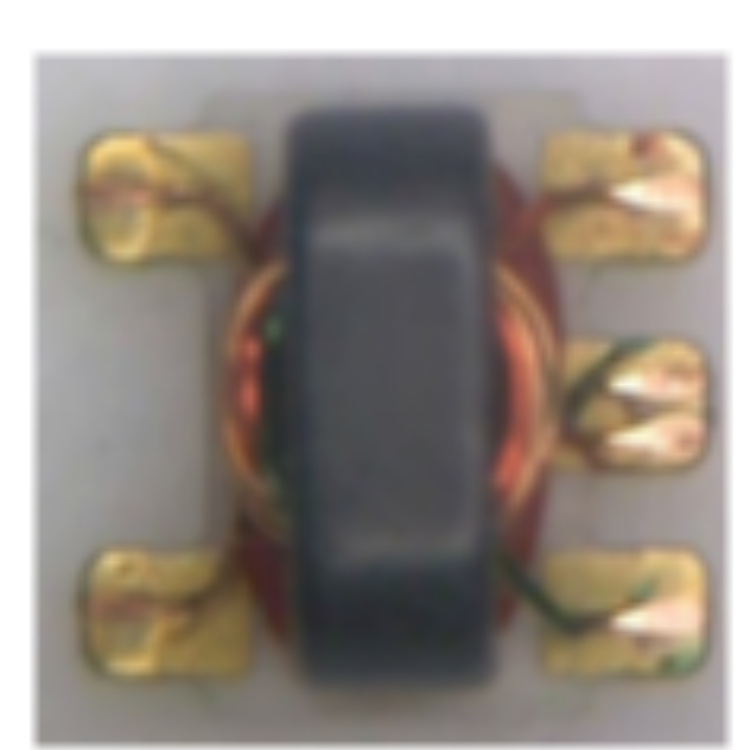

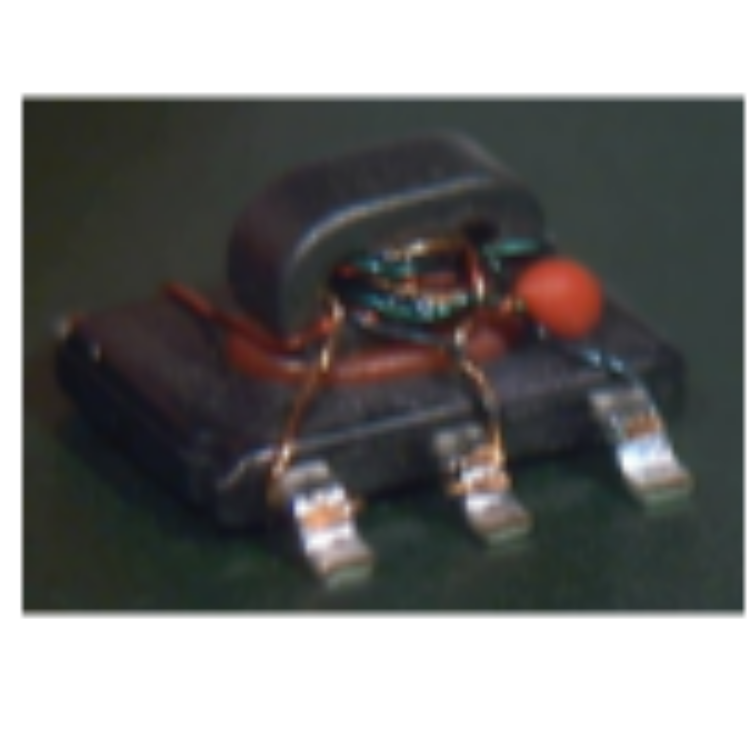

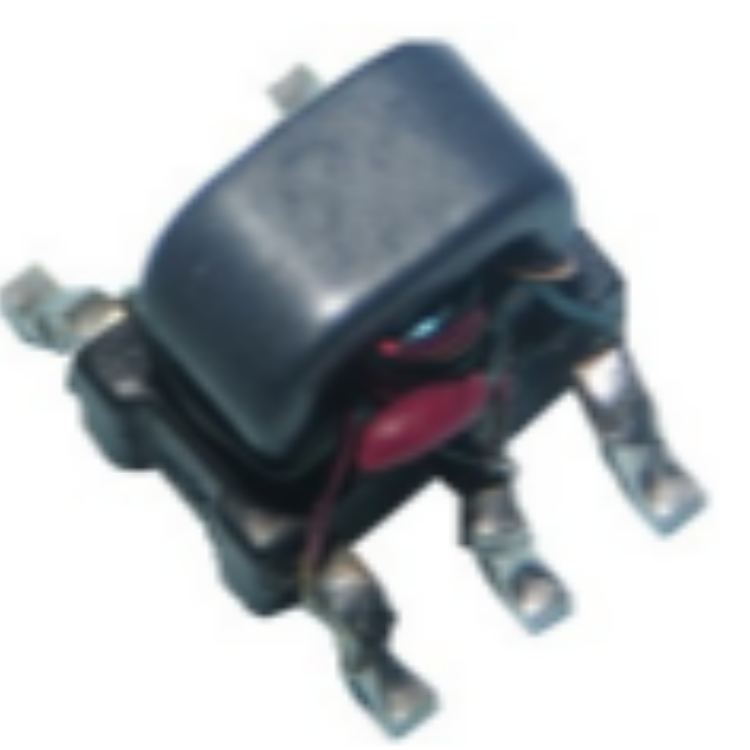

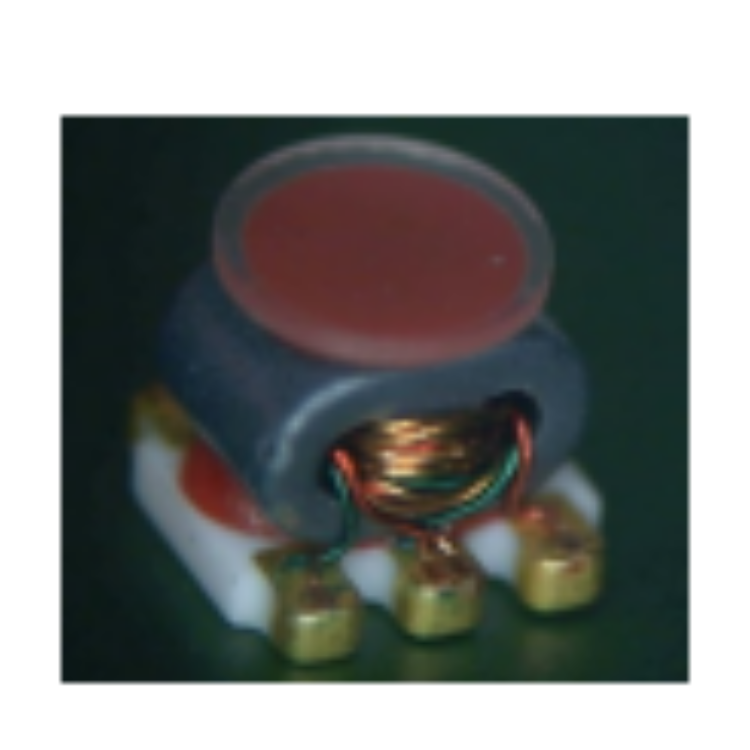

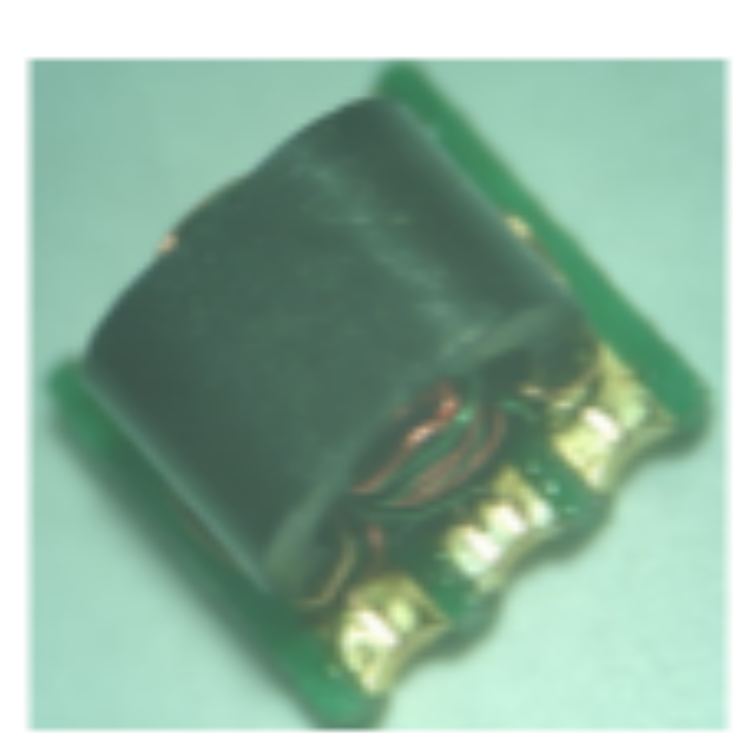

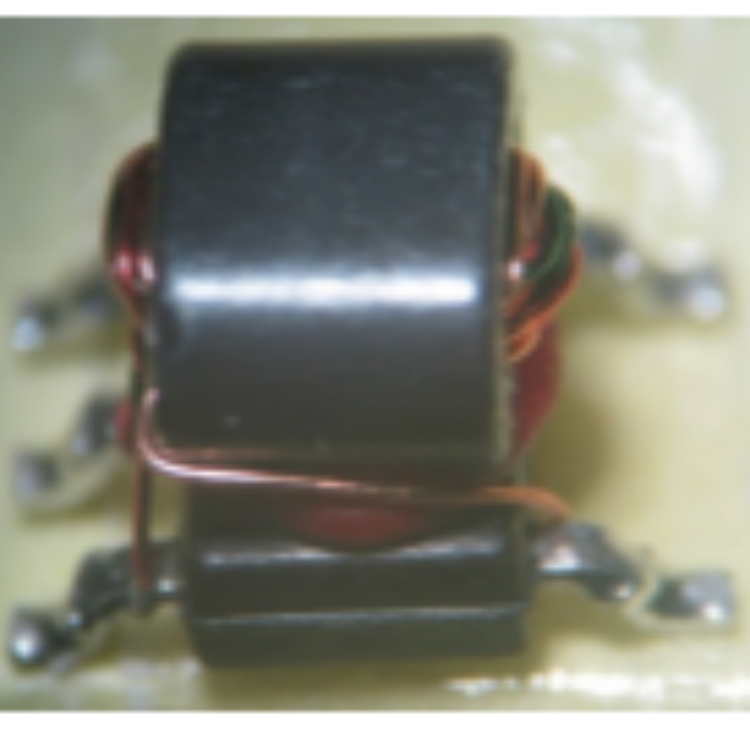

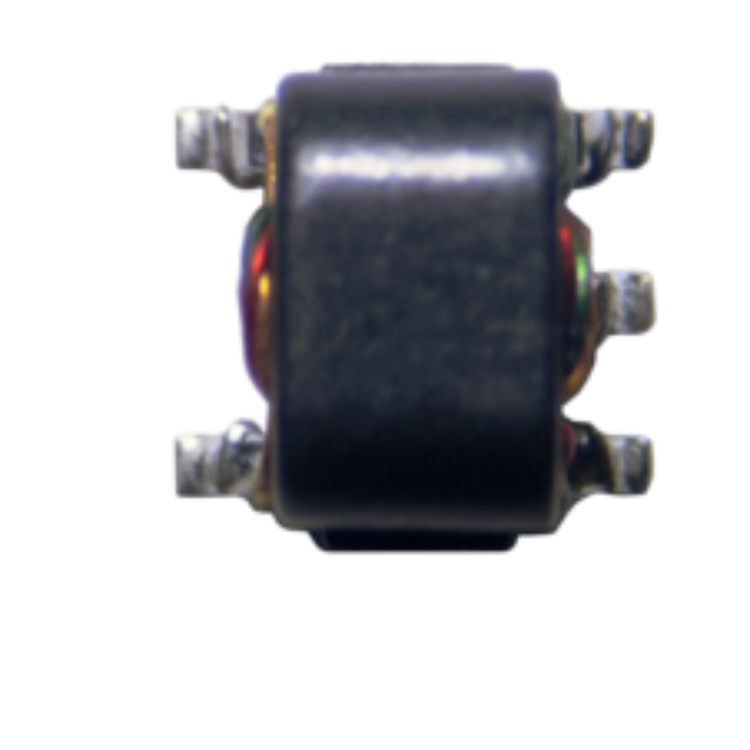

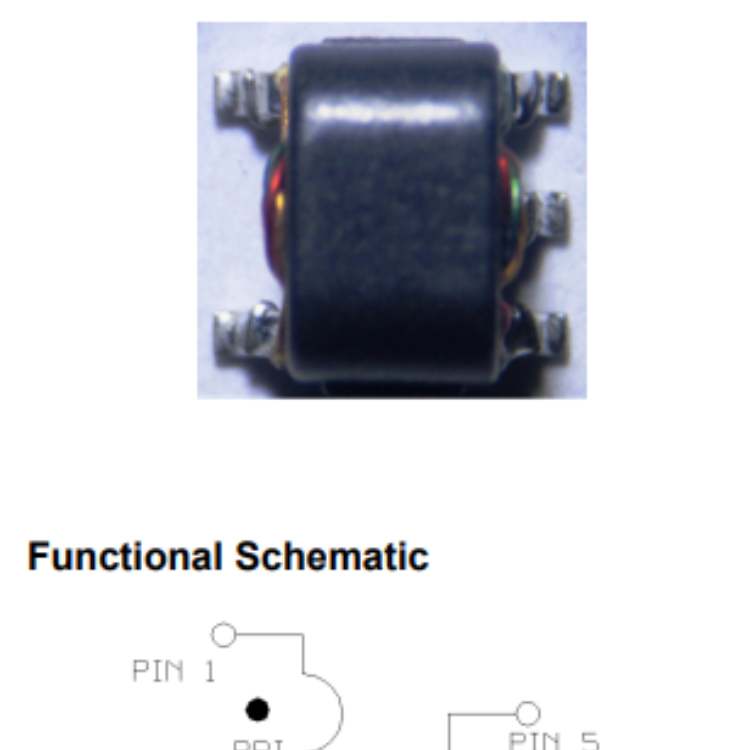

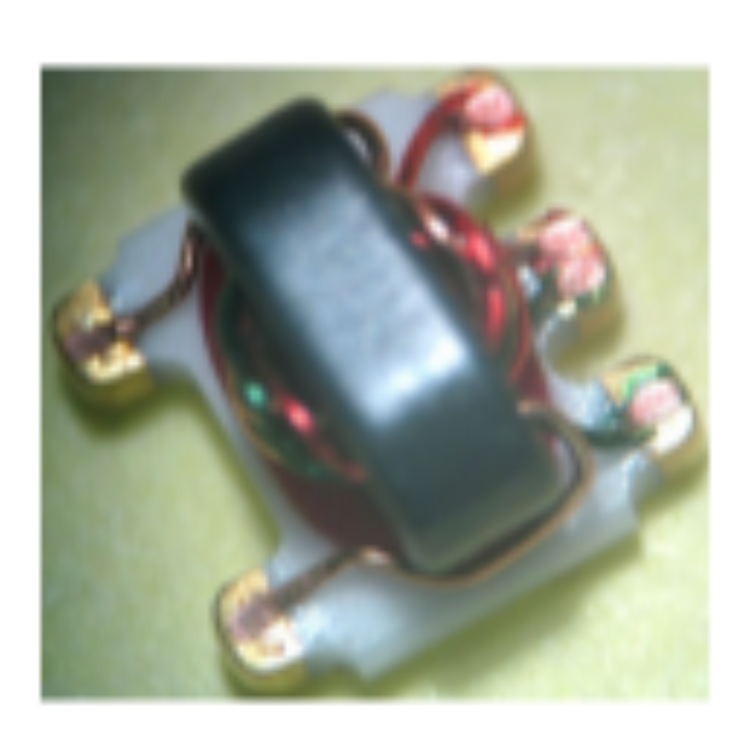

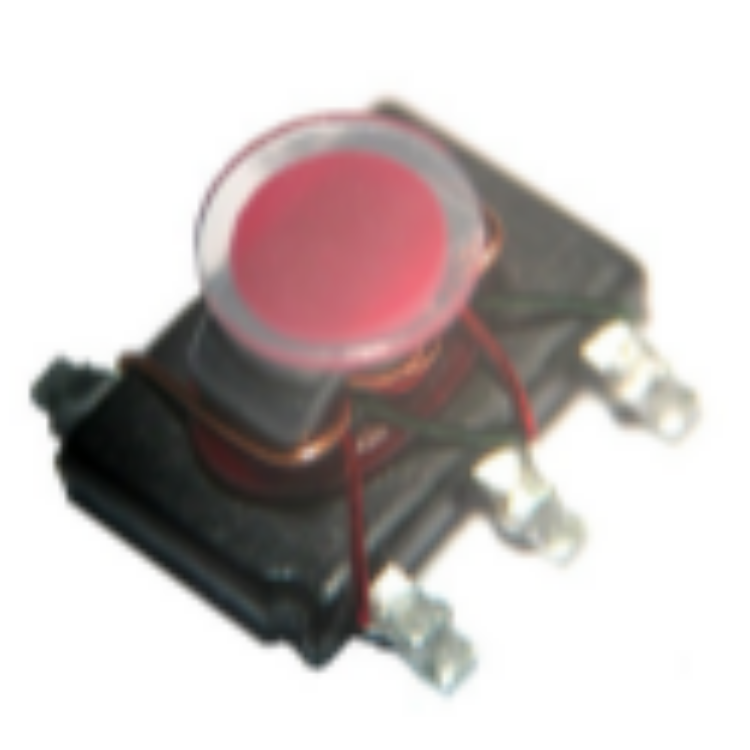

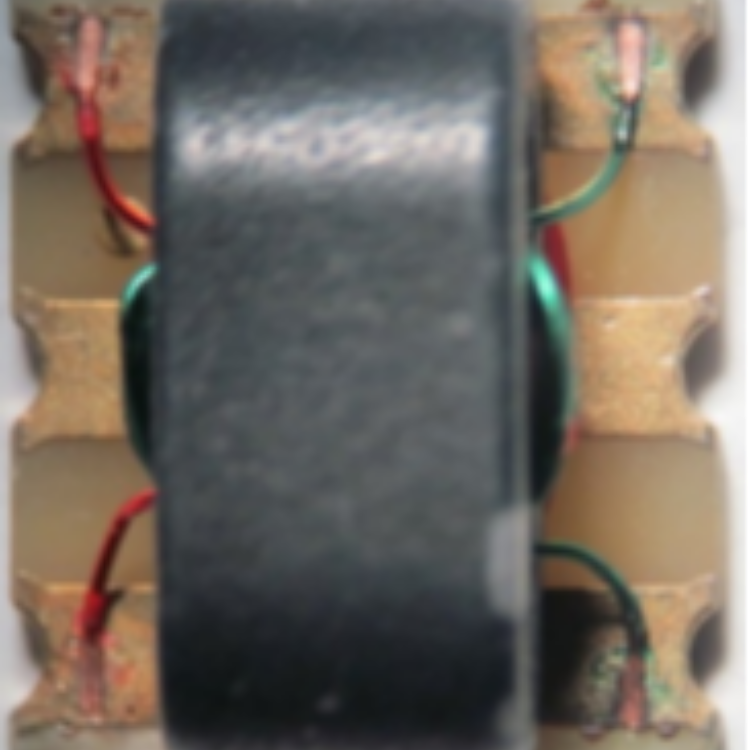

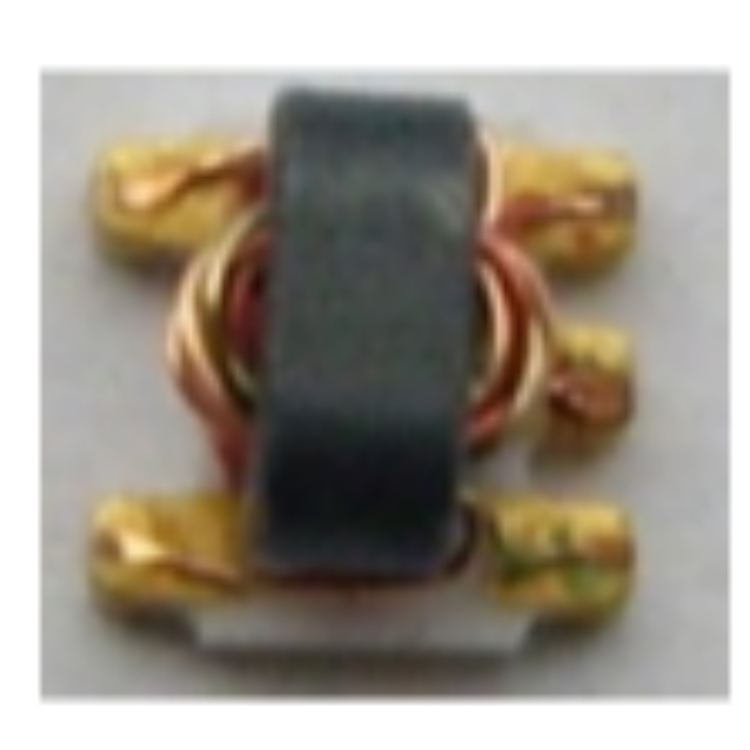

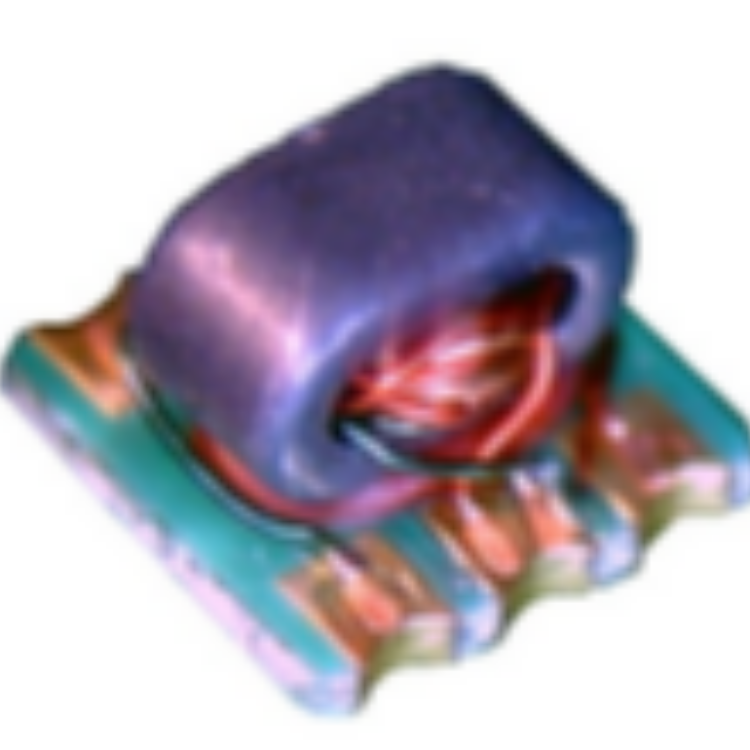

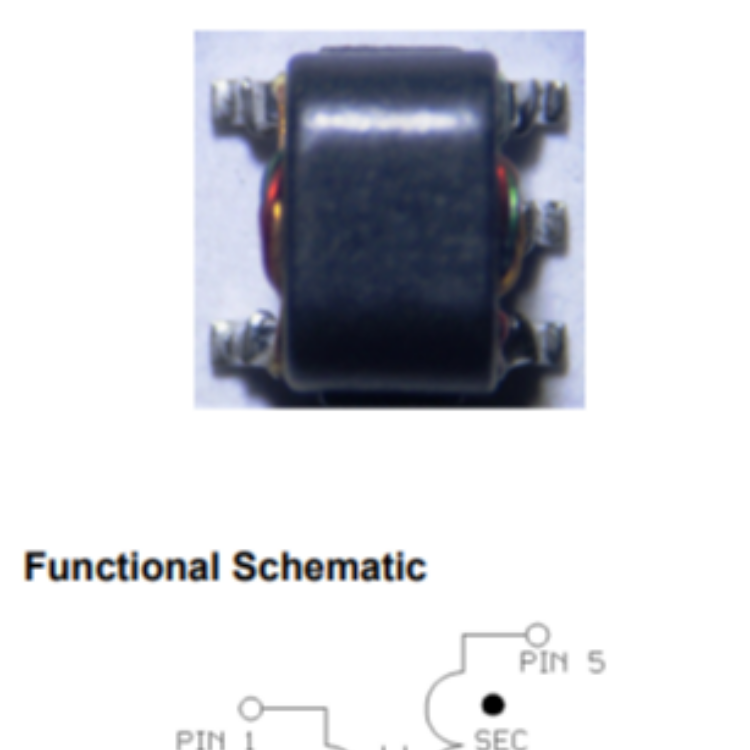

MABA-011026是采用表面贴装封装的 1:1 磁通耦合变压器
