上电时序

分享:

好的,“上电时序”是指电子设备在接通电源时,系统内部各部分(通常是不同的电压域或功能模块)被按特定顺序施加电压并完成初始化的精确时间顺序

为什么需要上电时序?

  1. 功能依赖: 系统各部分存在依赖关系。例如,微处理器或微控制器(主控制器)必须在给其他外围芯片(如内存、接口芯片)供电并初始化之后才能开始工作。主控制器需要依赖这些模块才能正常运行。
  2. 避免闩锁: 某些芯片(尤其是采用CMOS工艺的)在特定条件下(如部分供电引脚有电,部分没电)容易发生闩锁效应,造成永久性损坏。严格的时序可以避免这种状态。
  3. 防止竞争冒险: 如果多个需要协同工作的模块上电顺序错乱,可能导致它们在初始阶段尝试通信或操作时发生逻辑冲突(电平不匹配),导致系统不稳定或无法启动。
  4. 浪涌电流控制: 按顺序上电可以分散总线上电瞬间的浪涌电流,避免对电源造成过大冲击,也减少各电源轨之间可能产生的干扰。
  5. 复位同步: 上电和复位信号的时序配合至关重要。主控制器通常需要在稳定电压达到后,收到一个确定有效的复位信号(低有效或高有效,并持续特定时间)来开始执行启动代码。
  6. 特殊硬件初始化: 一些敏感或高精度模块(如PLL锁相环、模拟前端)需要在稳定供电后,由主控制器或专门的管理芯片(如PMIC)按特定配置顺序写入寄存器才能正确工作。

典型的上电时序包含哪些关键步骤?

一个基本的顺序通常是“先内核,后接口”或“先核心,后外设”:

  1. 核心供电(Vcore):
    • 给微处理器、微控制器、FPGA/CPLD等核心逻辑芯片的内核部分供电。这是系统运行的“大脑”。
    • 通常是最低电压(如 1.0V, 1.2V, 1.8V)。
  2. 周边I/O供电(Vccio/Vddio):
    • 给核心芯片的输入/输出引脚缓冲器、以及大多数低速外设芯片(如串口芯片、GPIO扩展等)的I/O接口供电。
    • 电压通常高于内核电压(如 3.3V, 1.8V),需要与外部电路电平匹配。
  3. 内存供电(Vddr):
    • 给内存(DDRx SDRAM, SRAM等)供电。现代内存(特别是DDR)有自己非常严格的供电和初始化时序要求,这往往由核心芯片或内存控制器严格管理。
  4. 模拟/特定外设供电(如 Vdd_analog, +12V, -12V):
    • 给模拟前端芯片、传感器供电、特定接口标准(如RS-232需要±12V)或高功率外设供电。
    • 这类电压往往最后上电,且可能有单独的使能控制。
  5. 复位信号(Reset_n 或 POR_n):
    • 在整个电源轨基本稳定(达到规定值并维持一段时间)之后才释放复位信号。
    • 复位信号需要维持足够长的时间(具体看芯片要求),以确保所有逻辑电路都达到稳定状态并完成初始化。
    • 复位信号撤销后,核心处理器才会开始从启动地址(通常是固件/引导代码存放的位置)执行指令。
  6. 电源管理芯片(PMIC)管理: 在复杂系统(如手机、服务器主板)中,通常由专门的PMIC来控制所有电源轨的上电/掉电顺序、电压监测、复位生成等,确保时序精确无误。

下电时序:

同样重要但常被忽视的是下电时序(断电时序)。它定义了电源被移除时,各电压域按与上电相反的顺序(通常是先断最后上的电)关闭的过程,以确保数据完整性(如将缓存数据写入非易失性存储器)和避免闩锁。

总结:

上电时序是电子设备可靠启动的基础设计之一。它确保系统的各个部分在正确的时间获得正确的电压和初始化信号,避免电气损坏、逻辑错误和不稳定,最终使设备能够成功启动并进入工作状态。设计时需要仔细参考各芯片(尤其是主芯片和PMIC)的数据手册(Datasheet)和应用笔记(Application Note)中的时序要求。

如果你想了解某个特定设备(如电脑主板、手机、特定的开发板)或某个芯片(如某种处理器)的具体上电时序细节,可以提供更多信息。

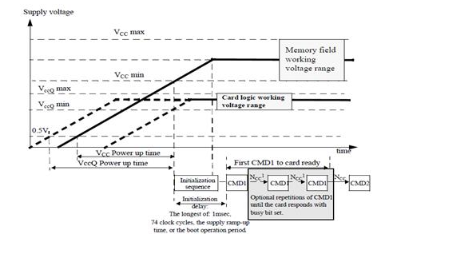

浅谈EMMC电路设计之EMMC时序设计

一:供电电源时序 EMMC 的供电有两种模式,且分两路工作,有 VCC 和 VccQ。在规范时序是有要求的,如下图所示。 EMMC 时序 开始时,VCC 或 VccQ 可以第一个倾斜

2020-10-30 21:29:17

HMC870LC5的时序是如何控制的?

如果要求输出是vdd=3.3v,我是不是可以这样设计顺序:首先设置Vgg=-2V,再VCtrl=1V,再Vdd=3.3V,然后调节Vgg,使Igg=140mA,那么它们之间的时序是如何控制的。

kgfhdfgx 2023-11-22 07:14:57

复杂处理器的时序有什么要求?

为确保芯片能可靠的工作,应用处理器的上下通常都要遵循一定时序, 本文以i.MX6UL应用处理器为例,设计中就必须要满足芯片手册的时序、掉电时序,否则在产品使用时可能会出现以下情况,第一,

zhi581 2019-10-18 07:53:02

如何实现对DTS中mipi屏幕时序的获取及其发送呢

如何实现对DTS中mipi屏幕时序的获取及其发送呢?其程序代码该怎样去实现呢?

60user146 2022-02-16 07:35:45

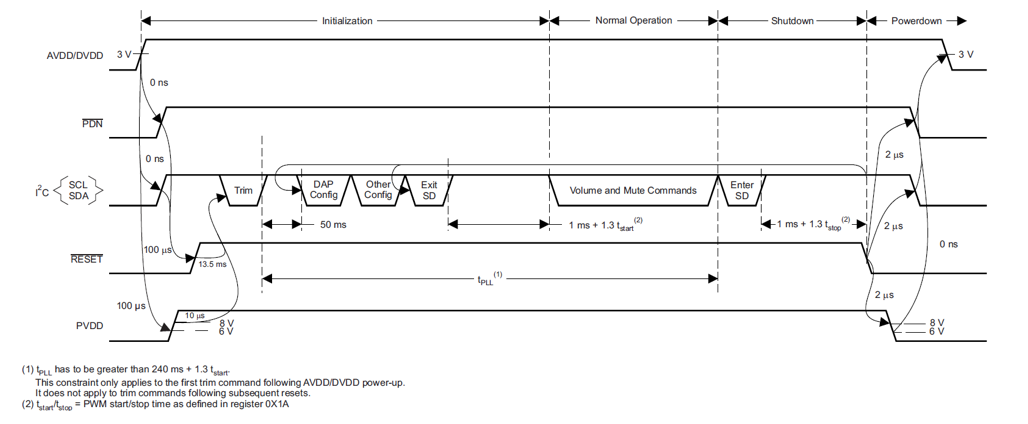

Class-D功放TAS5731M时序分析

master 的I2S数据。CS5343是一款音频DAC,其通过I2S信号中的SDOUT的电平状态来确定主从模式。在CS5343和TAS5731M结合使用时,两颗芯片精确的时序控制是至关重要的,否则会出现偶尔没有声音的问题。具体分析如下。

2023-03-29 09:41:26

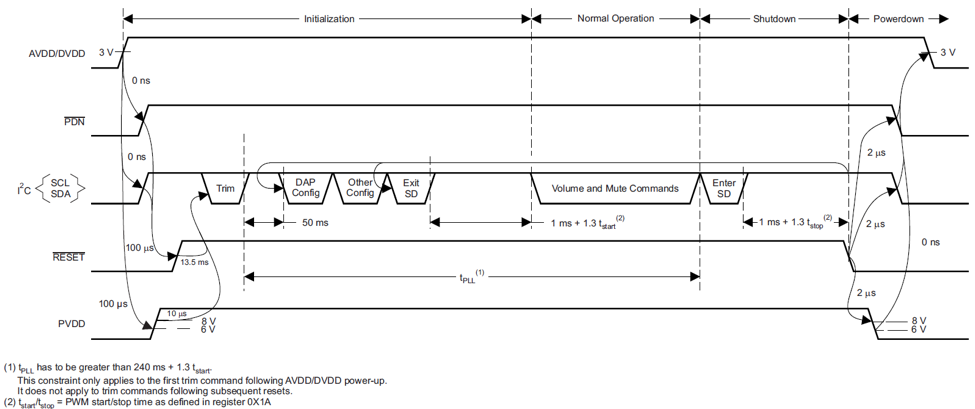

TAS5731M时序分析

。CS5343是一款音频DAC,其通过I2S信号中的SDOUT的电平状态来确定主从模式。在CS5343和TAS5731M结合使用时,两颗芯片精确的时序控制是至关重要的,否则会出现偶尔没有声音

2022-01-19 16:38:45

Class-D功放TAS5731M时序分析

master 的I2S数据。CS5343是一款音频DAC,其通过I2S信号中的SDOUT的电平状态来确定主从模式。在CS5343和TAS5731M结合使用时,两颗芯片精确的时序控制是至关重要的,否则

jsqueh 2022-11-09 07:48:07

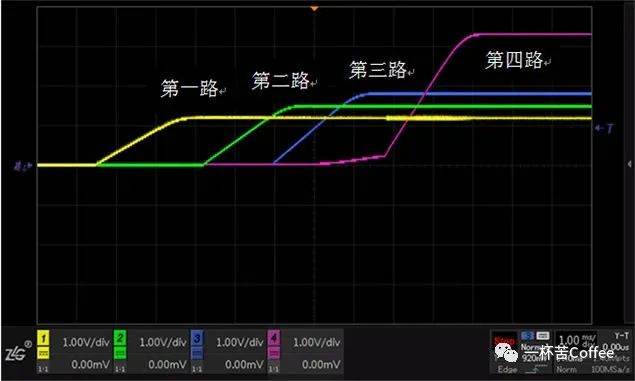

使用PicoScope示波器测量电源时序

对于 DSP、CPU、GPU、FPGA等高性能处理器而言,确保其各模块所需电源的顺序对实现其可靠运行、提高效率并保障整体系统健康至关重要。

2025-07-16 13:49:20

FPGA时序加载过程详解

目前,大多数 FPGA 芯片是基于 SRAM 的结构的, 而 SRAM 单元中的数据掉电就会丢失,因此系统后,必须要由配置电路将正确的配置数据加载到 SRAM 中,此后 FPGA 才能够正常

2022-12-26 18:10:00

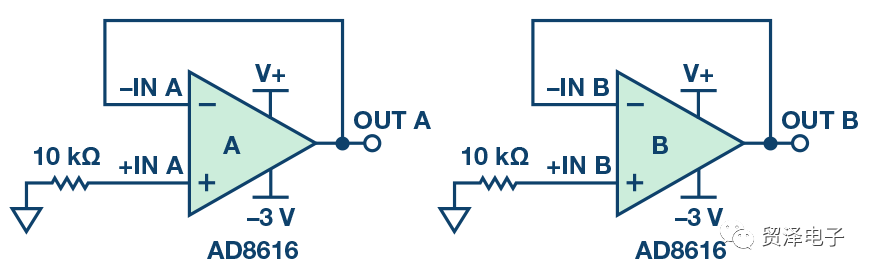

运算放大器电源时序导致的风险分析

的行为表现(参见表2),分析可能的问题及原因,并提出一些建议。时序问题多种多样时序问题可能出现于多种不同情况。例如,在一个客户应用中,AD8616配置为缓冲器,在电源建立之前输入为0 V(图1

bleupealike 2019-06-18 08:30:00

时序系统可加快设计和调试速度

丰富的应用特性。这些设备向电源系统提供不同的数字负载,要求使用不同功率等级的多种电压轨,每一种都具有高度个性化的电压轨容差。同样,正确的电源开启和关断时序也很重要。随着时间推移,电路板电压轨的数量成倍增加,使得电源系统的时序设计和调试变得更加复杂。

2022-01-21 10:51:46

【皮特派】芯片的时序经验谈-1

编程语言,时序,行业芯事,经验分享

2022-03-21 13:54:47

运算放大器电源时序导致的风险分析

的行为表现(参见表2),分析可能的问题及原因,并提出一些建议。时序问题多种多样时序问题可能出现于多种不同情况。例如,在一个客户应用中,AD8616配置为缓冲器,在电源建立之前输入为0 V(图1

musicalboy 2019-10-10 08:30:00

硬件电路设计之时序电路设计

时序(Power-up Sequeence)是指各电源轨的先后关系。 与之对应的是下时序,但是在电路设计过程中,一般不会去考虑下时序(特殊的场景除外)。今天,我们主要了解一下时序控制相关内容。

2023-12-11 18:17:05

如何测量芯片电源的时序 #电路设计

示波器,时序,仪器仪表,电源完整性,测量芯片

2021-11-11 19:13:39

基于CS5343音频DAC的时序分析

TAS5731M 是一款集成DSP 和支持2.1模式的2*30W高效数字音频D类功放,可以用于驱动立体声桥式扬声器,可接受宽范围额输入数据和传输速率。

2020-05-09 09:42:51

EMMC电路设计之EMMC时序设计

在电路的设计中,应该使用合适的滤波电容,用于缓冲电流峰值。对于电源滤波电容,应该采用大小电容并联的方式,且大电容的值不小于2.2uF,为了更好的降低电源的噪声,在电源的干路中串联磁珠等滤波器件。

2020-09-03 17:32:14

【皮特派】芯片的时序经验谈-2

编程语言,时序,行业芯事,经验分享

2022-03-21 13:55:26

Zynq UltraScale+ZU+的电源域

PS部分和PL部分的时序是独立的,为了防止损坏器件,器件内部已经进行了隔离。

2022-11-02 09:01:24

DSP28335为什么要按不同的时序进行

为什么有不同的时序

ggfx 2023-11-02 08:13:09

TAS5711无法编辑寄存器是怎么回事?

按照TAS5711的datasheet中的时序进行,芯片正常工作,但是无法编辑寄存器,是时序有问题吗?我是按照这个时序来上的:AVDD/DVDD(3.3V),之前A_SEL

asdyj 2019-08-07 10:02:22

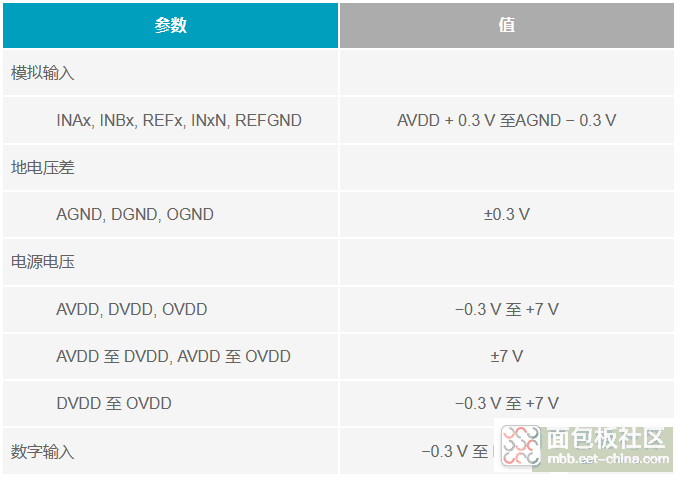

多电源IC的时序控制你搞明白了么

进行时序控制和管理的需求。   ADI公司的数据手册通常会提供足够的信息,指导设计工程师针对各IC设计正确的序列。然而,某些IC明确要求定义恰当的序列。对于ADI公司的许多IC,情况都是如此。在使用多个电源的IC中,如转换器(包括模数

2022-12-19 20:32:18

简析过程中的回沟

钩:和时序有一定关系... 3. 回沟的问题,如果你认为你的时序设计的没问题,那么还要考察一下芯片自己的问题,打个比方,芯片有3.3V和1.5V的输入,1.5V先上, 3.3V后上,现象是 3.3V...

meihuacg 2021-12-31 06:59:38

#硬声创作季 A_电源_9_电源时序实例

电源,时序

2022-08-26 14:26:43

#硬声创作季 A_电源_8_放大器电源时序

元器件,运算放大器,时序

2022-08-26 14:25:45

电源完整性测试指南 | 纹波、时间与时序

什么是电源完整性?电源完整性(PowerIntegrity)简称PI,是确认电源来源、目的端电压以及电流是否符合需求。PI所研究的就是如何为整个系统提供一个稳定可靠的电源分配网络(PowerDistributionNetwork,简称PDN),确定从DC转换器的输出到芯片、板卡和系统的直流电源的质量,使得系统工作时,电源噪声能够得到有效控制,并充分抑制芯片工

2022-04-28 15:25:13

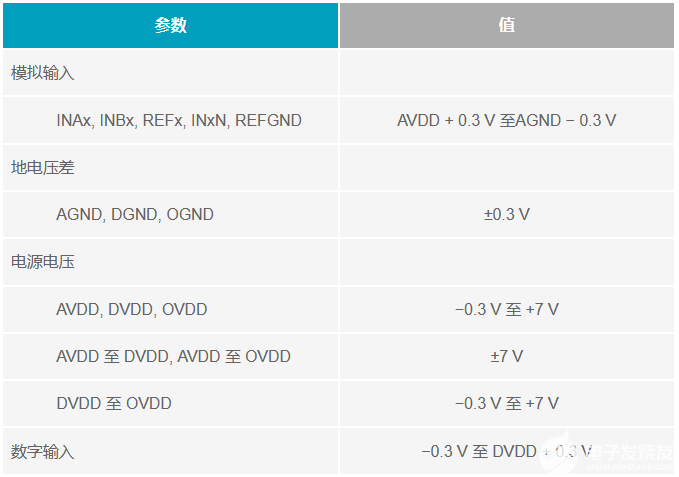

多电源IC的时序控制你搞明白了么?
