好的，我们来详细解释一下 PCIe x1（PCI Express x1，中文常称 PCI-E x1）。
简单来说，PCIe x1 是 PCI Express 总线标准中传输通道最少、尺寸最小的插槽类型之一，主要用于连接需要较低带宽的扩展卡。
以下是更详细的说明：
-
物理尺寸：
- 它是 PCIe 插槽中长度最短的一种。PCIe 插槽的长度由其拥有的“通道”数量决定（x1， x4， x8， x16）。
- 一个 x1 插槽的长度大约只有 x16 插槽长度的 1/7 到 1/8。
-
通道数量与带宽：
- x1 中的“1”代表它拥有 1 条数据通道。
- 每条 PCIe 通道由两对差分信号线（一收一发）组成。
- 每条通道在每个方向上（发送和接收）的带宽取决于使用的 PCIe 版本：
- PCIe 1.0: 每条通道 250 MB/s (双向 500 MB/s)
- PCIe 2.0: 每条通道 500 MB/s (双向 1 GB/s) → 是 1.0 的两倍
- PCIe 3.0: 每条通道 ~985 MB/s (双向 ~2 GB/s) → 接近 2.0 的两倍
- PCIe 4.0: 每条通道 ~1.969 GB/s (双向 ~4 GB/s) → 是 3.0 的两倍
- PCIe 5.0: 每条通道 ~3.938 GB/s (双向 ~8 GB/s) → 是 4.0 的两倍
- 因此，一个 PCIe x1 插槽的理论峰值带宽就是 1 条通道的带宽乘以使用的 PCIe 版本的速度。例如，一个 PCIe 3.0 x1 插槽的峰值带宽约为 985 MB/s (单向)。
-
用途：
- 低带宽需求设备： 因为其带宽相对有限（尤其与 x16 相比），PCIe x1 插槽主要用于连接不需要极高数据传输速度的扩展卡。常见用途包括：
- 有线或无线网卡 (尤其是千兆以太网卡、Wi-Fi 5/6 卡)
- 声卡 (独立声卡通常不需要很高带宽)
- USB 扩展卡 (增加 USB 接口数量)
- SATA 扩展卡 (增加 SATA 接口数量)
- 采集卡 (较低分辨率或帧率的视频采集)
- 串口/并口扩展卡 (增加老式 COM/LPT 接口)
- 低速 RAID 卡
- 某些简单的控制器卡或接口卡
- 低带宽需求设备： 因为其带宽相对有限（尤其与 x16 相比），PCIe x1 插槽主要用于连接不需要极高数据传输速度的扩展卡。常见用途包括：
-
兼容性：
- 向下兼容： 物理尺寸更大的 PCIe 插槽（如 x4, x8, x16）可以插入并使用 PCIe x1 的扩展卡。主板的设计允许将小尺寸的卡插入大尺寸的插槽（卡的金手指末端悬空）。这是非常常见的做法。
- 向上兼容 (物理上不行)： 物理尺寸更大的扩展卡（例如 x4 或 x16 卡）不能插入物理尺寸更小的 x1 插槽中，因为插槽长度不够，卡无法完全插入。
- 版本兼容： PCIe 标准在物理接口上是向前和向后兼容的。这意味着 PCIe 4.0 x1 的卡可以插在 PCIe 3.0 x1 的插槽上使用（但速度会降到 PCIe 3.0 x1 的水平）。反之亦然，PCIe 2.0 x1 的卡插入 PCIe 4.0 x1 的插槽，也只会以 PCIe 2.0 x1 的速度运行。
总结：
PCIe x1 是最小的标准 PCI Express 扩展槽，提供 1 条数据传输通道，带宽适中（具体数值取决于 PCIe 版本）。它主要用于连接网卡、声卡、USB/SATA 扩展卡等对带宽要求不高的设备。小尺寸的 x1 卡可以插入主板上的任何更大的 PCIe 插槽（x4, x8, x16）中使用。
希望这个详细的中文解释能帮助你理解 PCIe x1！
PCIe X1 插槽的主要用途是什么？
PCIex1插槽只有一个PCIe通道。尽管只有一个PCIe通道，但PCIex1插槽可用于各种低功耗PCIe外围卡。与更大的PCIe插槽（如PCIex16插槽）相比，PCIex1插槽是最小
2022-04-21 15:15:13
PCIE x4卡在S32G-VNP-EVB上不工作的原因？
配置为 RootComplex(x2)为 PCIe1 使用外部时钟为 PCIe1 配置的频率 125Mhz将 PCIe1 配置为 SGMII [XPCS0 1G, XPCS1 OFF(PCIex1
小野七七
2023-03-29 06:13:08
s32g274aevb启动时总是报错的原因？
PCIe1配置 频率 125Mhz 将 PCIe1 配置为 SGMII [XPCS0 1G, XPCS1 OFF(PCIex1)] PCIe0 : 无法连接 Pcie0: LINK_DBG_1
Tutut
2023-05-06 08:10:59

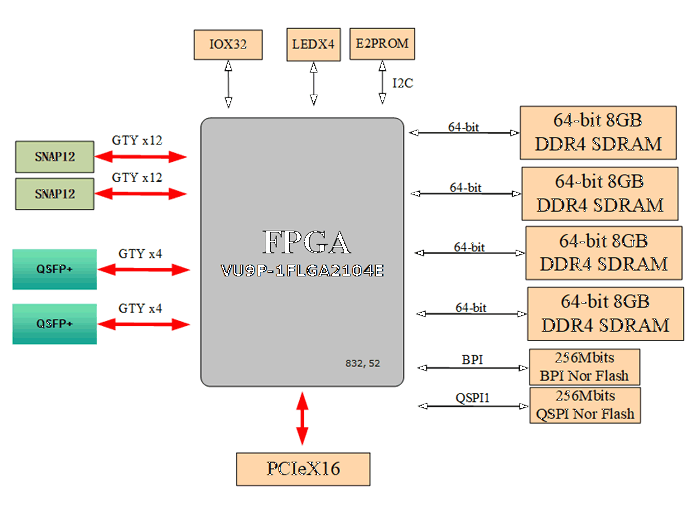

612XCVU9P板卡设计资料原理图：基于XCVU9P的32路光纤PCIeX16收发卡
XCVU9P板卡, PCIeX16收发卡, XCVU9P处理板, XCVU9P开发板, XCVU9P芯片
2023-01-06 09:34:04

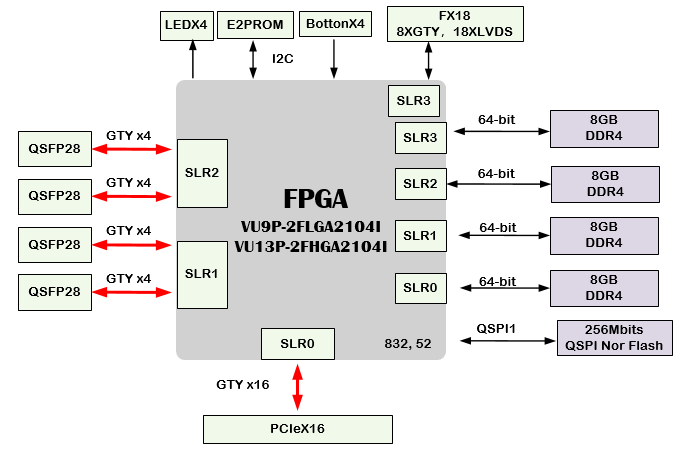

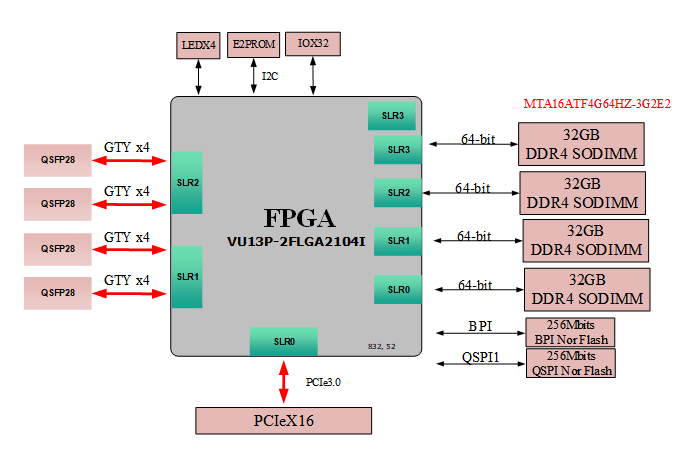

XCVU13P板卡设计原理图：509-基于XCVU13P的4路QSFP28光纤PCIeX16收发卡
PCIeX16收发卡 , XCVU9P卡 , XCVU13P , XCVU13P板卡 , QSFP28光纤
2024-11-23 17:06:26

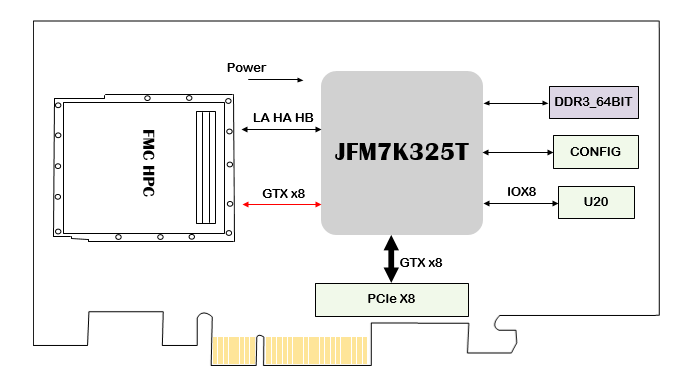

国产化板卡设计原理图：2136-KC705E增强版基于FMC接口的 JFM7K325T PCIeX8 接口卡
PCIeX8 接口卡, 无线图传卡, 国产化板卡, JFM7K325T, JFM7K325T板卡
2025-07-11 09:57:17
Kintex-7板卡学习资料第136篇 ：KC705E增强版基于FMC接口的 Kintex-7 XC7K325T PCIeX8 接口卡
KC705E增强版基于FMC接口的 Kintex-7 XC7K325T PCIeX8 接口卡 一、板卡概述 本板卡基于Xilinx公司的FPGAXC7K325T-2FFG900 芯片
hexiaoyan2020
2020-12-10 15:30:18
设计原理图：KC705E增强版基于FMC接口的 Kintex-7 XC7K325T PCIeX8 接口卡
本板卡基于Xilinx公司的FPGAXC7K325T-2FFG900 芯片，pin_to_pin兼容FPGAXC7K410T-2FFG900 ，支持PCIeX8、64bit DDR3容量2GByte，HPC的FMC连接器，板卡支持各种接口输入，软件支持windows，Linux驱动。
2023-06-30 14:03:12

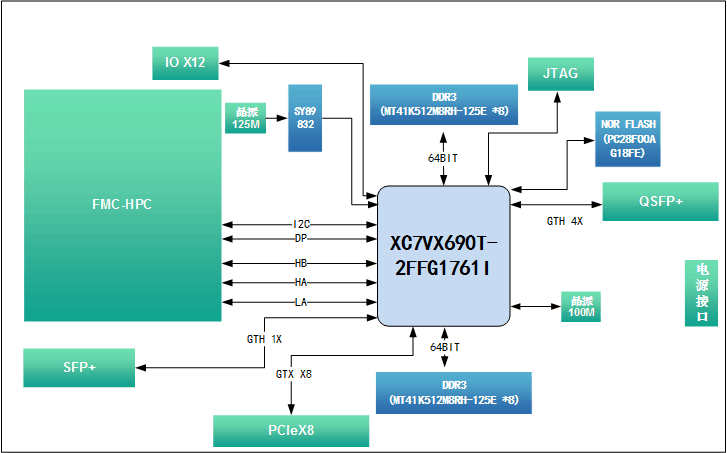

C7VX690T板卡设计原理图：VC709E 基于FMC接口的Virtex7 XC7VX690T PCIeX8 接口卡
本板卡基于Xilinx公司的FPGA XC7VX690T-FFG1761 芯片，支持PCIeX8、两组 64bit DDR3容量8GByte，HPC的FMC连接器，板卡支持各种FMC子卡扩展。软件支持windows，Linux操作系统。
2023-08-14 21:33:37
吉方工控网安产品春季上新
丰富的扩展能力：产品提供1个或2个PCIeX8插槽 ，可根据用户网络接口要求配置不同网络扩展模块。内置PCIeX8插槽接标准PCIe设备（如加速卡、加密卡、隔离网卡等），能满足用户不同的扩展需求。
2022-03-23 10:47:20
XC7VX690T板卡设计原理图：270-VC709E基于FMC接口的Virtex7 XC7VX690T PCIeX8 接口卡
本板卡基于Xilinx公司的FPGA XC7VX690T-FFG1761 芯片，支持PCIeX8、两组 64bit DDR3容量8GByte，HPC的FMC连接器，板卡支持各种FMC子卡扩展。软件支持windows，Linux操作系统。
2023-08-17 11:12:01
设计原理图：U200E 基于VU9P的4路QSFP28光纤PCIeX16收发卡
基于XCVU9P的4路QSFP28光纤PCIeX16收发卡。该板卡要求符合PCIe 3.0标准，包含一片XCVU9P-2FLGA2014I、4组64-bit/8GB DDR4；4路QSFP28 4X
2025-05-29 11:02:32
图形图像硬件加速器卡设计原理图：270-VC709E 基于FMC接口的Virtex7 XC7VX690T PCIeX8 接口卡
本板卡基于Xilinx公司的FPGA XC7VX690T-FFG1761 芯片，支持PCIeX8、两组 64bit DDR3容量8GByte，HPC的FMC连接器，北京太速科技板卡支持各种FMC子卡
2024-08-06 10:16:53

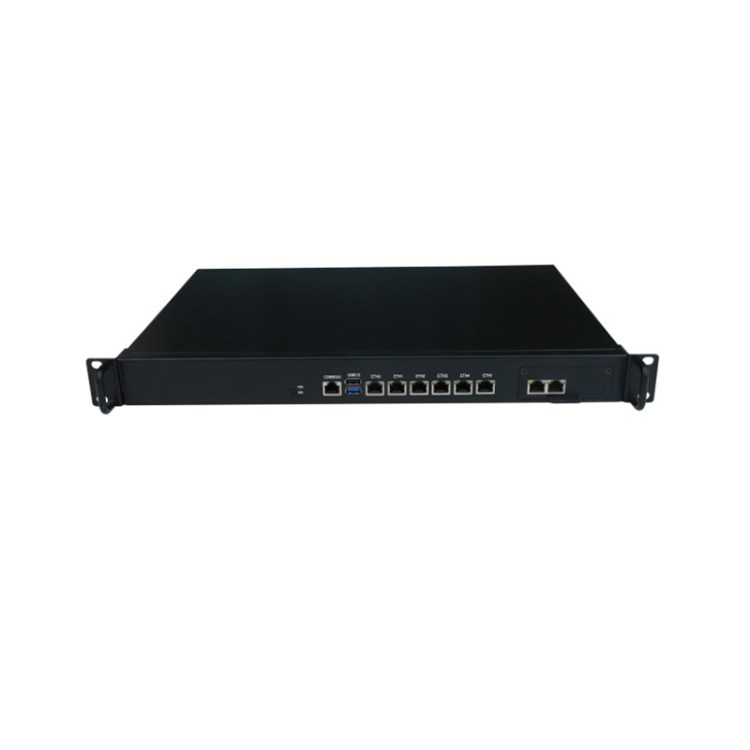

吉方网安新品整机1U-GFJ641201
2022-06-01 17:18:41

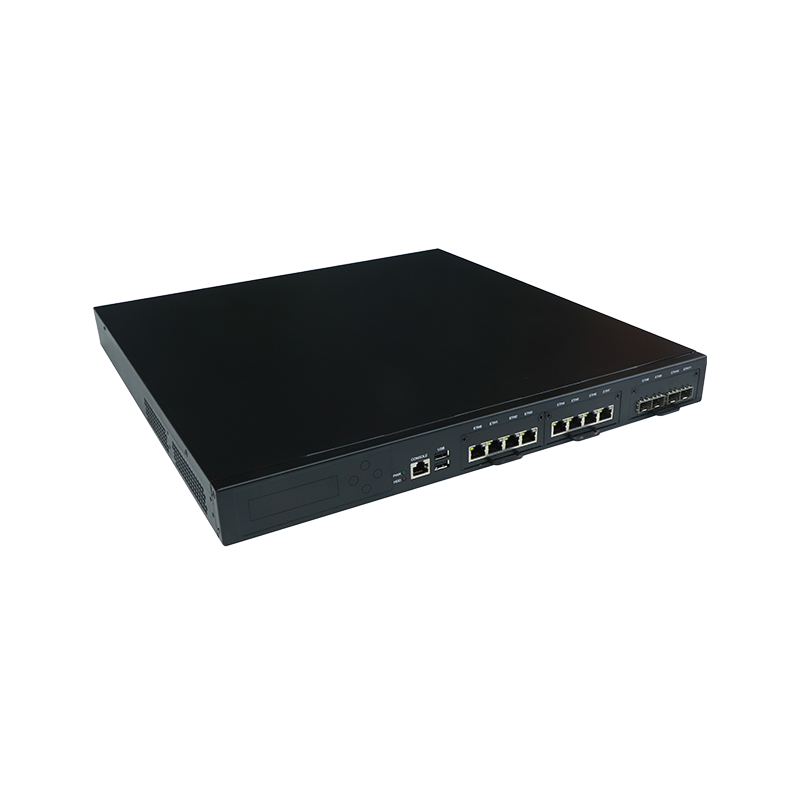

吉方1U上架式网络安全整机
