好的！我来为您用中文详细介绍一下半桥驱动芯片。

简单来说：

半桥驱动芯片 是一种专门设计用来控制半桥功率电路的集成电路。
它的核心任务是：可靠、高效地驱动半桥电路中的两个功率开关管（通常是 MOSFET 或 IGBT），一个接在高压端（高侧），一个接在低压端（低侧）。
它充当控制逻辑（如 MCU、PWM 控制器）和大功率开关器件之间的接口。

核心功能与特点

驱动两个开关管：
- 高侧驱动 (High-Side Driver)： 驱动连接在高压电源（如母线电压 Vbus）和负载之间的开关管。这是驱动的难点，因为开关管的源极/发射极（开关节点）电压会高低浮动。
- 低侧驱动 (Low-Side Driver)： 驱动连接在开关节点和地之间的开关管。相对简单，因为参考点是稳定的地。
电平转换与驱动能力：
- 将控制逻辑输入的低电压（如 3.3V, 5V）、低电流的 PWM 信号，转换为足以快速、可靠地开启和关断功率开关管所需的高电压（通常需要高于功率器件的阈值电压）、大电流驱动信号。良好的驱动能力可以降低开关损耗和发热。
逻辑控制接口：
- 接收来自微控制器或 PWM 控制器的输入信号。输入通常是：
  - HIN/LIN (High-Side Input / Low-Side Input)：两个独立的输入信号，分别控制高侧和低侧驱动输出。
  - SD (Shutdown)：快速关断输入，禁用所有输出。
  - 部分芯片提供更复杂的逻辑，如 IN 和 SD，通过内部逻辑生成互补的驱动信号。
死区时间控制：
- 这是至关重要的功能，用于防止高侧和低侧开关管同时导通（称为“直通”或“射穿”）。直通会产生非常大的短路电流，瞬间烧毁开关管。
- 死区时间控制确保在一个开关管关断之后，另一个开关管开启之前，存在一个非常短暂的同时关断的时间窗口。这个时间窗口需要足够长以规避直通风险，但又不能过长以至于增加功率损耗。死区时间可以是：
  - 固定死区时间： 由芯片内部设定。
  - 外部可调死区时间： 通过外接电阻/电容设置。
  - 自适应死区时间： 高端芯片具有检测开关管实际状态并自动调整死区时间的能力。
自举电源或电荷泵（用于高侧驱动）：
- 核心难点： 高侧开关管的源极/发射极（即开关节点）电压是上下剧烈变化的（在地和 Vbus 之间跳动）。
- 解决方法：
  - 自举 (Bootstrap)： 这是最常见、成本最低的方案。利用芯片内部或外部的自举二极管 (Boot Diode) 和自举电容 (Boot Capacitor) Cboot，在低侧导通时（此时开关节点接近地电平），通过电源 VCC 给 Cboot 充电；当高侧需要驱动时，充电后的 Cboot 就成为浮动的、相对于开关节点的高电压源，为高侧驱动电路供电。通常需要 VCC 和 Vboot（自举电压）两个电源输入引脚。
  - 电荷泵 (Charge Pump)： 集成在芯片内部，利用电容和开关网络产生浮动的高侧电源。可以解决在占空比极大或接近 100%（低侧导通时间极短）时，自举电容来不及充电的问题。
  - 隔离电源： 提供电气隔离的专用电源模块（如光耦隔离器+变压器隔离电源、集成隔离功能的驱动芯片）。成本最高，但抗干扰能力最强，适用于高压或对隔离有严格要求的场合。
保护功能：
- 欠压锁定 (UVLO - Under Voltage Lock-Out)： 当芯片自身的供电电压 VCC 低于安全阈值时，强制关断驱动输出，防止功率管在欠压状态下异常工作（可能处于线性区，导致过热）。
- 死区时间保护： 即使外部输入逻辑信号错误要求直通，内部逻辑也会强制插入死区。
- 过流保护/短路保护 (OCP/SCP)： 有些驱动芯片能直接监测电流（如通过功率管的压降 Vsense），在过流或短路时关断驱动信号。
- 过温关断： 防止芯片自身过热损坏。
- 故障报告： 部分芯片提供 FAULT 引脚，在触发保护时输出信号告知控制器。
输出状态：
- HO (High-Side Output)：驱动高侧功率管的栅极/基极。
- LO (Low-Side Output)：驱动低侧功率管的栅极/基极。
- VB/VS：用于自举电路。VB接自举电容正极，VS接开关节点（功率高侧管源极/发射极）。

为什么需要半桥驱动芯片？

隔离： 将敏感的控制逻辑电路（低压、弱电流）与功率级（高压、大电流、强噪声）进行电气隔离，防止干扰损坏控制器。
驱动能力： 提供功率开关管栅极所需的强大驱动电流（灌/拉电流），以降低开关损耗（快速导通/关断）。
死区控制： 确保系统安全，防止致命的“直通”现象。
电平转换： 将控制逻辑电平转换成适合功率管栅极驱动的更高电压。
简化设计： 集成关键功能（如电平转换、死区时间、自举/电荷泵、保护电路）于一体，简化电路板设计，提高可靠性。

典型应用

电机驱动（直流无刷电机 BLDC / 永磁同步电机 PMSM、有刷直流电机 H 桥）
开关电源（AC-DC, DC-DC 转换器，尤其是 LLC, Phase-Shifted Full Bridge 等拓扑）
逆变器（DC-AC 转换，如太阳能逆变器、UPS）
汽车电子（如电动助力转向 EPS、空调压缩机驱动）
音频放大器（D 类功放）

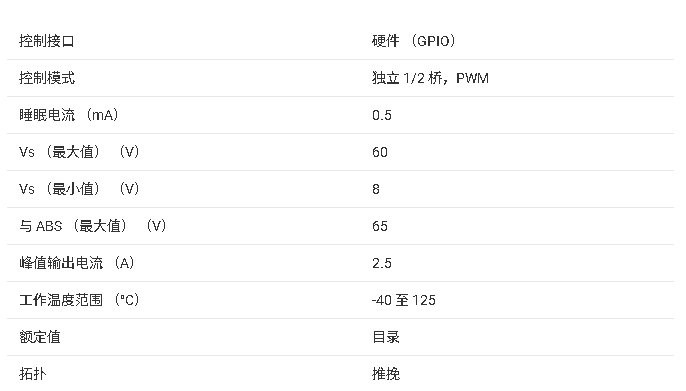

选型关键参数

功率管类型： MOSFET (常用) or IGBT
驱动电压范围 (VDD / VCC)：
驱动电流能力： 峰值拉电流 / 灌电流值 (如 0.5A, 2A, 4A)，电流越大通常开关速度越快损耗越小，但成本/功耗也增加。
逻辑输入电压： 兼容控制器的电平 (如 3.3V, 5V, 15V)
开关速度/延迟匹配： 导通延迟 TD(ON)、关断延迟 TD(OFF)、上升时间 Tr、下降时间 Tf 及其匹配度（High-Side 和 Low-Side 的延迟差需小）。
死区时间： 固定值？可调？
自举/电源解决方案： 需要外部二极管还是内置？是否需要电荷泵？
保护功能： UVLO, OCP, 过温等？
封装与散热：
是否需要隔离？ 选择隔离型还是非隔离型？

常用品牌与系列举例

Texas Instruments (TI): UCC277xx, UCC2732x, UCC272xx, UCC215xx (隔离型)
Infineon: IRS21xxS, IR21xx (常用系列), IR21xx (经典自举), 6EDL 系列(集成MOSFET驱动), 1ED 系列 (IGBT驱动)
STMicroelectronics: L638x, L639x, STDRIVEx
ON Semiconductor: FAN738x, NCP510x, NCP515xx, NCP53x
ROHM: BM61Sxx, BM62Sxx
Diodes Incorporated (Pericom): ZXGD300x

重要提示

仔细阅读 Datasheet： 任何半桥驱动芯片的使用都必须严格按照其官方数据手册的电路设计建议和参数限制进行。
布局布线： PCB 布局（特别是驱动环路 VCC->Gnd、Vboot->VS、HO->功率管->VS、LO->功率管->Gnd）对性能和抗干扰性至关重要。环路要短，引线电感要小。
自举电容： 参数选择（容值、耐压）和位置非常关键，直接影响高侧驱动的可靠性。

总而言之，半桥驱动芯片是构建高效、可靠、安全的半桥功率转换系统的关键器件，它负责安全、有效地指挥功率开关管的开合动作。理解其工作原理和选型要点对于电源、电机驱动等设计至关重要。

荣湃半桥驱动芯片具备哪些出色性能表现

荣湃Pai8131/Pai8171有别于传统半桥驱动芯片，采用了电平转换器Level Shifter，实现输入侧到半桥高侧驱动的控制信号传输。

2022-10-11 09:49:20

半桥驱动芯片IR2104S典型电路设计方案

所谓半桥驱动芯片，便是一块驱动芯片只能用于控制H桥一侧的2个MOS管：1个高端MOS和1个低端MOS。因此采用半桥驱动芯片时，需要两块该芯片才能控制一个完整的H桥。

2023-01-09 14:32:26

LM2104：高效半桥驱动芯片的技术剖析与应用指南

LM2104：高效半桥驱动芯片的技术剖析与应用指南在电子工程师的日常设计工作中，一款性能出色的半桥驱动芯片往往能起到事半功倍的效果。今天，我们就来深入探讨德州仪器（TI）推出的LM2104，这是

2026-01-07 11:20:06

主流半桥驱动芯片如何发展：先增效再降本

在半桥驱动电路中一般都会加入死区设置，如果不加入死区，那么在一个电力电子器件尚未完全关闭时另一个电子器件就已经完全开启，这样会形成短路，从而烧坏器件。因此半桥驱动芯片中如何降低死区时间要求，是一处

2021-10-28 08:00:00

荣湃最新推出半桥驱动芯片—Pai8131A

Pai8131A是荣湃最新推出的一款半桥驱动芯片。该芯片采用荣湃特有的iDivider技术进行设计，实现相互独立的控制输出。

2022-08-03 10:45:23

ID2006 200V半桥驱动芯片-单相电机驱动芯片

2022-04-20 14:58:50

纳芯微高压半桥驱动芯片NSD2622N产品介绍

纳芯微发布专为增强型GaN设计的高压半桥驱动芯片NSD2622N，该芯片集成正负压稳压电路，支持自举供电，具备高dv/dt抗扰能力和强驱动能力，可以显著简化GaN驱动电路设计，提升系统可靠性并降低系统成本。

2025-06-09 09:05:59

UCC278X4：高速半桥驱动芯片的卓越之选

UCC278X4：高速半桥驱动芯片的卓越之选在电子工程师的日常设计工作中，选择合适的驱动芯片对于电路性能的提升至关重要。今天，我们就来深入探讨一下德州仪器（TI）推出的UCC278X4高速半桥驱动

2026-01-06 14:00:05

UCC27525DSDR/T芯片替料PN7764DF-A1 国产栅极半桥驱动芯片

2023-03-02 11:32:25

芯朋微电子ID7S625 600V高压半桥驱动芯片

2024-08-15 15:12:20

LN8322 电子烟无线充 MOSFET 半桥驱动芯片

2022-08-12 16:01:13

ID7U603SEC-R1 600V高速功率MOSFET和IGBT半桥驱动芯片可代换IR2104

2023-07-20 14:10:05

ID2006SEC-R1 200V高低侧半桥驱动芯片IC-id2006驱动芯片

2023-07-20 14:30:38

意法半导体推出世界首个嵌入硅基半桥驱动芯片

横跨多重电子应用领域的全球领先的半导体供应商意法半导体（STMicroelectronics，简称ST；纽约证券交易所代码：STM）推出世界首个嵌入硅基半桥驱动芯片和一对氮化镓（GaN）晶体管

2020-10-14 11:57:15

矽力杰车规级多通道半桥驱动

矽力杰多通道半桥驱动方案SA521xx系列汽车行业电动化和智能化的迅猛发展促使多路半桥驱动芯片在直流电机、LED和继电器驱动以及高边供电等域控器领域得到广泛应用。ZCU要求多路半桥驱动芯片具备低失效

2024-02-19 13:05:12

数明半导体12通道和8通道半桥驱动芯片可支持各种电机驱动的功率需求

数明半导体最新推出SiLM94112/SiLM94108集成多种保护功能的12通道和8通道半桥驱动芯片。该系列产品可选nFault功能，具有低导通阻抗，可在高电流负载运行期间，有效降低导通损耗

2023-09-06 10:35:25

主流半桥驱动芯片如何发展：先增效再降本

电子发烧友网报道（文/李宁远）在直流电机中，单片机提供的电压电流一般不足以驱动直流电机，只能作为驱动信号。所以要在它们之间加一个Motor Driver，即驱动器。半桥驱动器的作用就是通过功率管产生

2021-10-30 11:34:57

SiLM94112芯片应用中过流保护功能及大电容负载启动的应对策略

SiLM94112 是一款带有多种保护功能的十二路半桥驱动芯片，广泛应用于汽车应用中的各种电机控制。

2024-05-20 15:22:15

什么是半桥驱动芯片？与普通芯片区别点在哪里？

由于低侧MOS管驱动电压的参考点为地，较容易设计驱动电路；而高侧的驱动电压的参考点是跟随VS电压浮动的，因此如何很好地驱动高侧MOS管是设计能否成功的关键。

2022-09-14 10:29:34

荣湃半桥驱动芯片的应用场景有哪些?

荣湃Pai8131/Pai8171使用简单功能完善，兼具体积小、速度快、寿命长、效率高、性能好等优点。

2022-12-01 14:29:49

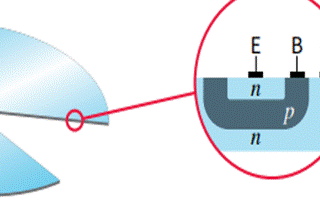

基于PN结隔离(JI)技术的驱动芯片简介及设计指导
