好的！相位裕度（Phase Margin） 是一个在控制系统工程和电路设计中常用的重要概念，用于衡量闭环系统的稳定性。
用中文解释如下：
-
定义：

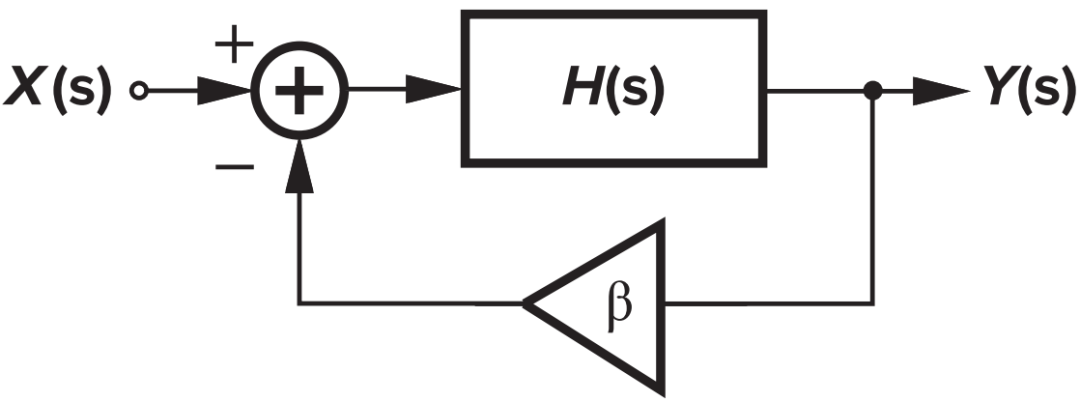

- 相位裕度是指，当一个系统（或电路）的开环增益达到 1 (0 dB) 时（即输出振幅等于输入振幅），系统 实际的开环相位与 -180度（表示相位滞后180度，这是系统可能开始产生正反馈并变得不稳定的临界点）之间的相位差值。
- 简单说：它是系统到达临界不稳定点（-180度相位）之前“富余”的相位量。
-
符号： 通常用希腊字母 φₘ (Phi m) 或缩写 PM 表示，单位是 度 (°)。
-
测量方法：

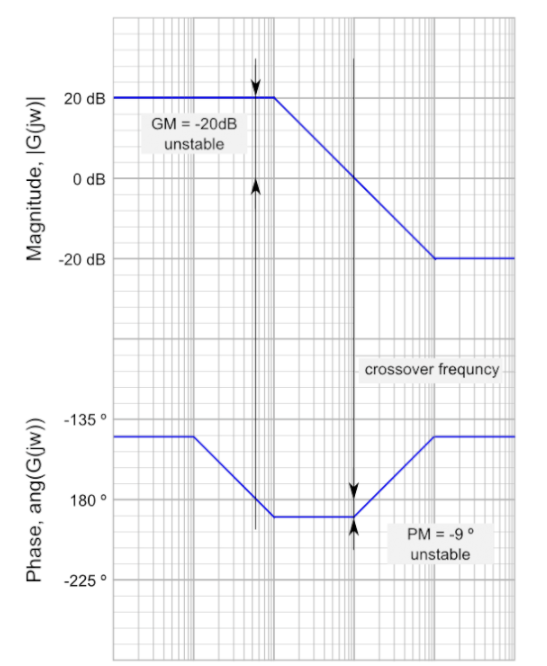

- 通常在系统的开环频率响应伯德图(Bode Plot) 上进行测量。
- 步骤：
- 找到开环增益曲线穿越 0 dB 线（增益=1） 的频率点，这个频率点称为 增益穿越频率(Gain Crossover Frequency, ωgc)。
- 在同一个伯德图上，找到在 ωgc 这个频率点上对应的 开环相位值（∠G(jωgc)H(jωgc)）。
- 计算这个相位值与 -180度 的差：相位裕度 (φₘ) = ∠G(jωgc)H(jωgc) - (-180°) = ∠G(jωgc)H(jωgc) + 180°。
-
物理意义与重要性：
- 稳定性指标： 相位裕度是衡量系统相对稳定性的关键指标。
- 正的裕度 -> 稳定： 如果 相位裕度 > 0°，则系统通常是 稳定的。
- 负的裕度 -> 不稳定： 如果 相位裕度 < 0°，则系统通常是 不稳定的（会振荡或发散）。
- 裕度越大越稳定： 相位裕度越大（例如 > 45°），系统在遇到参数变化、延迟、非理想元件或外部扰动时就越不容易变得不稳定。它的“稳定缓冲空间”更大。
- 性能影响： 相位裕度也影响系统的动态性能（如阻尼比、超调量）。过大的相位裕度（如 > 70°）有时会导致系统响应过慢（过于迟钝）。
- 设计目标： 设计控制器时，一个常见的目标是确保系统具有足够的相位裕度（例如 45° 到 60° 左右），以在稳定性和响应速度之间取得良好的平衡。
-

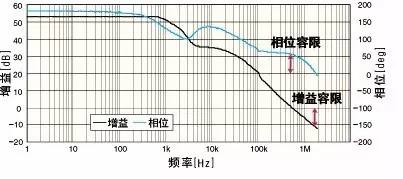

与增益裕度的关系：
- 相位裕度关注的是在增益为1（0 dB）时系统的相位状况。
- 还有一个重要的稳定性指标叫做增益裕度（Gain Margin, GM），它关注的是在相位达到 -180° 时系统的增益状况。
- 一个鲁棒稳定的系统通常要求相位裕度>0° 且 增益裕度>1（>0 dB）。它们是相辅相成的两个指标。
总结：
相位裕度 (φₘ, PM) 是衡量控制系统稳定性的一个核心指标。它表示在系统开环增益达到 1 的频率点上，系统的实际开环相位距离临界不稳定点（-180° 相位）还有多少裕量（以度数表示）。正的、足够大的相位裕度是保证系统稳定运行的关键。
如果你需要看图理解或者了解如何进行相关计算，可以再问我！
