以下是 ULN2003AFWG 的引脚图及功能介绍（中文说明）：
ULN2003AFWG 引脚图
ULN2003AFWG 采用 DIP-16 封装，引脚排列如下（俯视图，缺口朝左）：
┌───┬───┐
IN1 ──┤1 └─┐16├──═ OUT1
IN2 ──┤2 15├──═ OUT2
IN3 ──┤3 14├──═ OUT3
IN4 ──┤4 13├──═ OUT4
IN5 ──┤5 12├──═ OUT5
IN6 ──┤6 11├──═ OUT6
IN7 ──┤7 10├──═ OUT7
GND ──┤8 9├── COM (续流二极管公共端)
└───┴───┘引脚功能说明
| 引脚号 | 符号 | 功能 |
|---|---|---|
| 1-7 | IN1~IN7 | 信号输入端（低电平有效） |
| 8 | GND | 接地（0V） |
| 9 | COM | 续流二极管公共端（接感性负载电源正极） |
| 10-16 | OUT1~OUT7 | 达林顿管输出端（驱动负载） |
? 注意：
COM引脚必须连接到 感性负载（如继电器、电机）的电源正极，用于释放反电动势。
核心功能
-
驱动能力：
- 每路最大输出电流 500mA，耐压 50V。
- 可同时驱动7路负载（如继电器、LED、步进电机、小型直流电机等）。
-
内部结构：

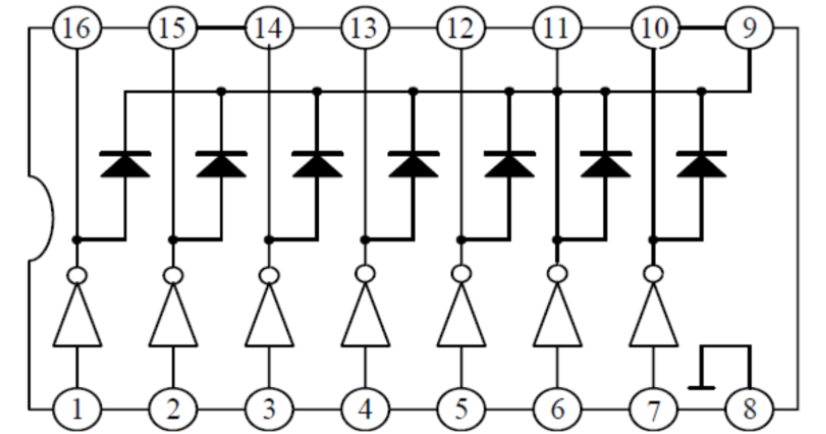

- 集成 7组达林顿晶体管阵列，每组含共发射极NPN对管。
- 内置 续流二极管（连接在
OUTx和COM之间），用于保护电路免受感性负载反冲电压损坏。
-
逻辑兼容性：
- 输入兼容 TTL/CMOS 电平（输入 ≥2.0V 视为高电平，≤1.5V 视为低电平）。
典型应用场景
- 驱动 继电器线圈（连接方式：
OUTx→ 继电器线圈 →COM接电源+）。 - 控制 步进电机绕组（如28BYJ-48）。
- 点亮 大电流LED阵列。
- 作为 逻辑信号放大器（将微控制器GPIO的小电流转换为大电流输出）。
关键特性总结
| 特性 | 参数/描述 |
|---|---|
| 封装类型 | DIP-16（直插式） |
| 工作电压 | 输入：5V兼容，输出：≤50V |
| 单路最大输出电流 | 500mA |
| 续流保护 | 内置二极管（需外接COM电源） |
| 输入逻辑 | TTL/CMOS兼容（低电平有效） |

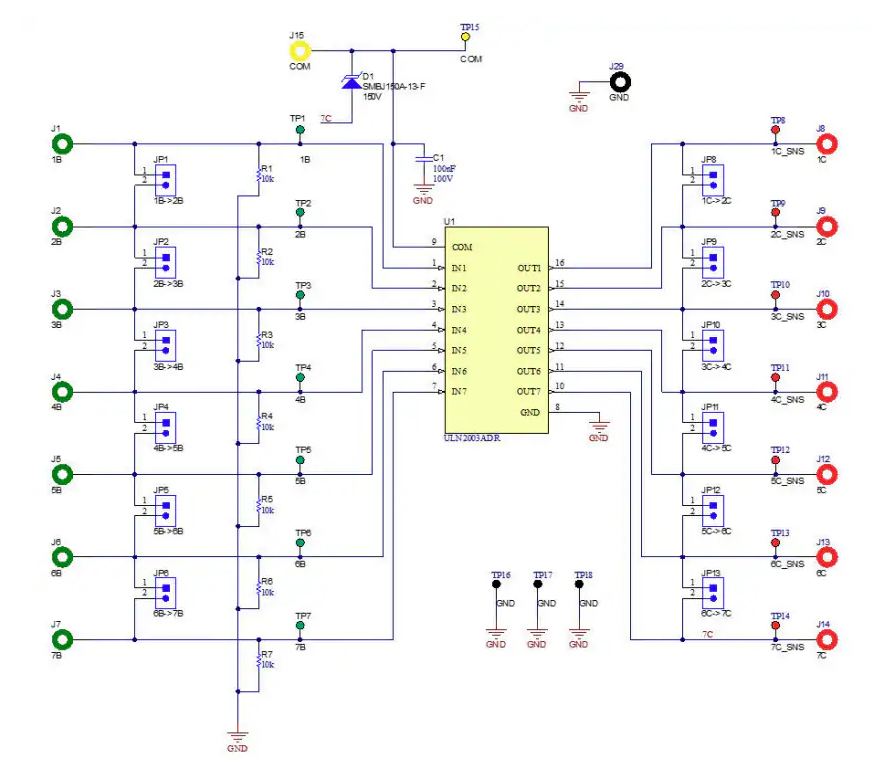

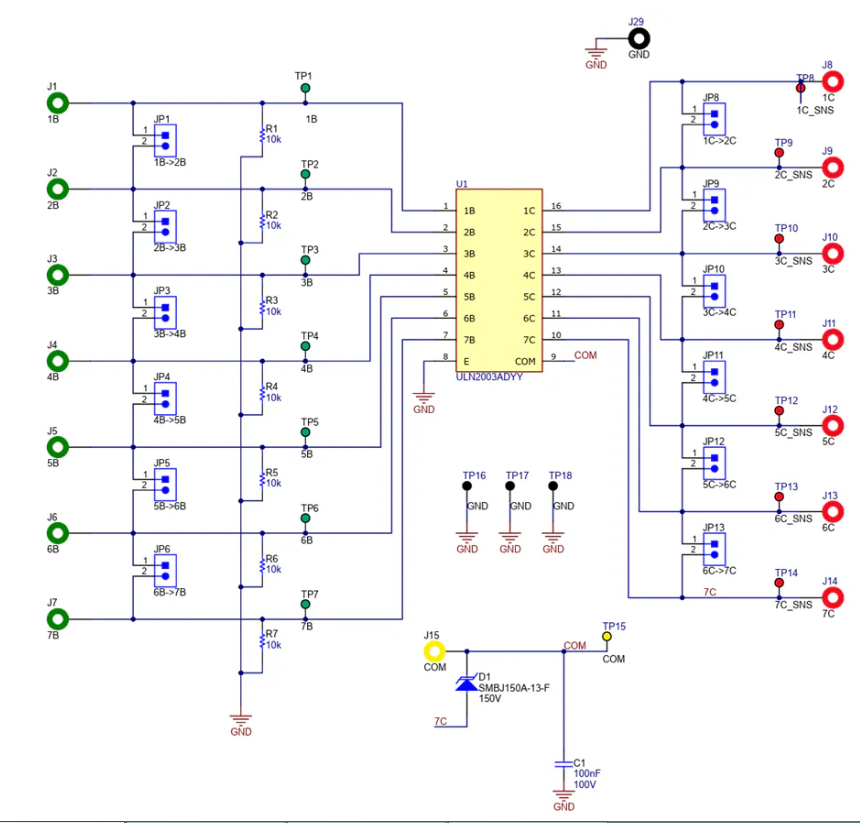

应用电路示例
+5V (MCU) +12V (负载电源)
│ │
├─ IN1 ─── ULN2003 ──═ OUT1 ───▶ Relay Coil ──┤
│ │ │
└─ ... (其他输入) COM ────────────────┘⚠️ 重要提示：务必将
COM引脚连接到 负载电源正极，否则续流二极管无法发挥作用！
如果需要官方数据手册，可访问 TI（德州仪器）官网搜索型号获取完整参数。
