半波整流

好的，我们来详细解释一下半波整流。

核心概念

半波整流是一种最简单的整流电路，它的核心功能是将交流电转换成脉动的直流电，但它只利用了输入交流电波形的一半（正半周或负半周），而舍弃了另一半。

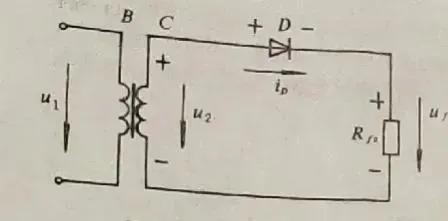

工作原理（以使用二极管的正半波整流为例）

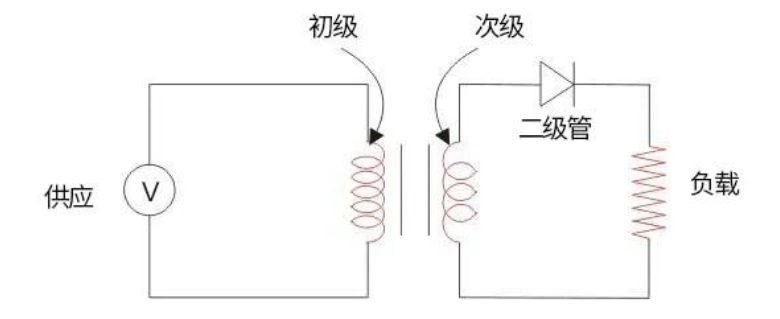

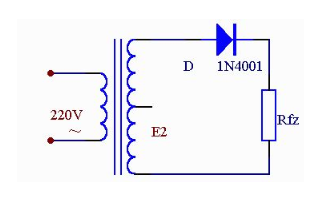

输入交流电： 电路输入一个正弦波交流电压（AC）。
二极管： 电路中有一个二极管，它具有单向导电性（只允许电流从一个方向通过）。

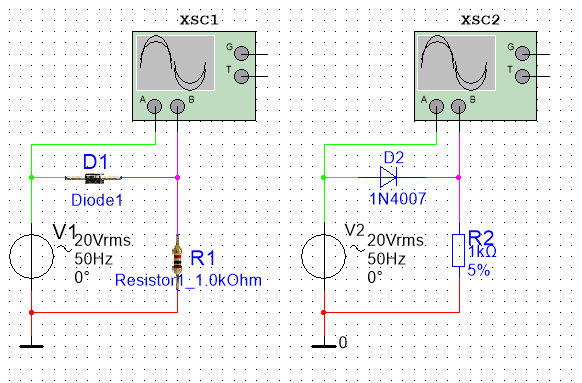

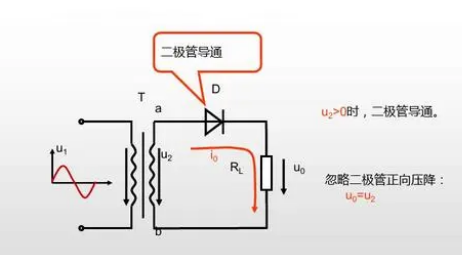

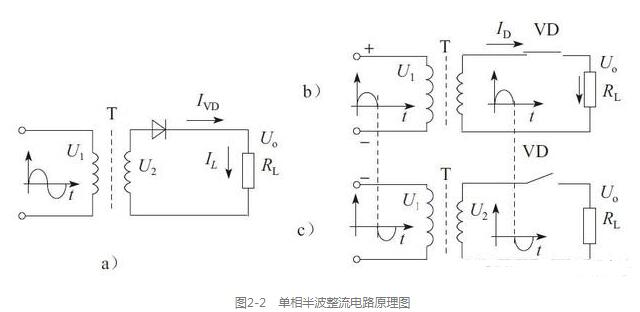

正半周（二极管导通）：
- 当输入电压处于正半周（上正下负）时，二极管处于正向偏置状态。
- 此时二极管导通（像一个闭合的开关），电流可以流过二极管和负载（如电阻）。
- 在负载两端产生的电压（输出）与输入电压的正半周几乎相同（忽略二极管很小的正向压降，通常硅管约0.7V）。
负半周（二极管截止）：
- 当输入电压处于负半周（下正上负）时，二极管处于反向偏置状态。
- 此时二极管截止（像一个断开的开关），几乎没有电流流过二极管和负载。
- 在负载两端产生的电压（输出）几乎为零（忽略二极管很小的反向漏电流）。

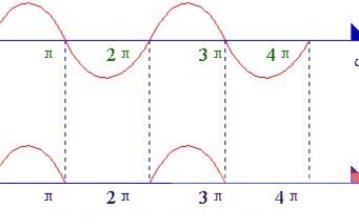

输出波形： 经过半波整流后，负载上得到的电压不再是完整的正弦波，而是一系列连续的、方向单一的脉冲（只剩下输入正弦波的正半周部分），这些脉冲之间是零电压（或非常低的电压）。这种输出称为脉动直流电（Pulsating DC）。

关键特点

结构简单： 只需要一个二极管和负载即可构成。
成本低： 元件最少，成本最低。
效率低： 因为它只利用了输入交流电一半的能量（即一半的周期），理论最大效率只有约40.6%（远低于全波或桥式整流的81.2%）。大部分输入能量在负半周被浪费了。
输出脉动大： 输出的直流电压脉动（纹波）非常大，相邻两个峰值之间相隔一个完整的交流周期（20ms，对应50Hz交流电）。这种直流电对很多电子设备来说是不够“平滑”的。

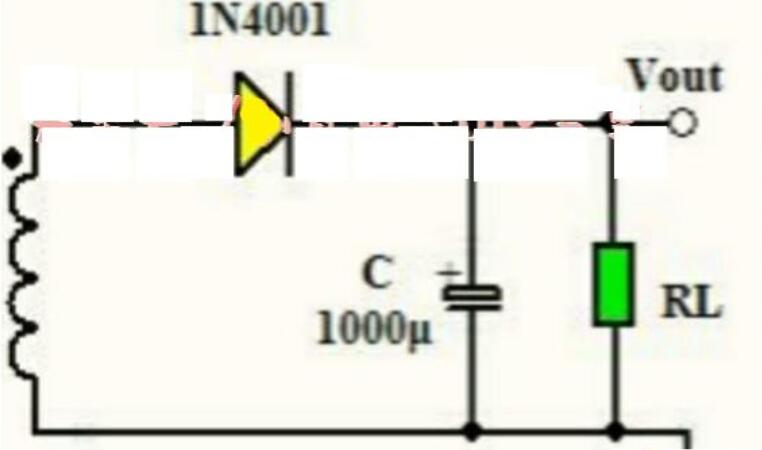

需要滤波： 为了得到更平滑的直流电压，通常需要在输出端添加一个滤波电容器（常常是一个大容量的电解电容）。电容器在二极管导通的正半周期间充电，在二极管截止的负半周期间向负载放电，从而填补电压低谷，减小脉动（纹波）。即使加了电容滤波，其纹波电压仍然比全波或桥式整流的大。
- 加了滤波电容的输出波形： 不再是间隔为零的脉冲，而变成一系列锯齿状的驼峰（峰值接近输入交流峰值电压减去二极管压降，谷底电压由电容放电决定）。

应用场景

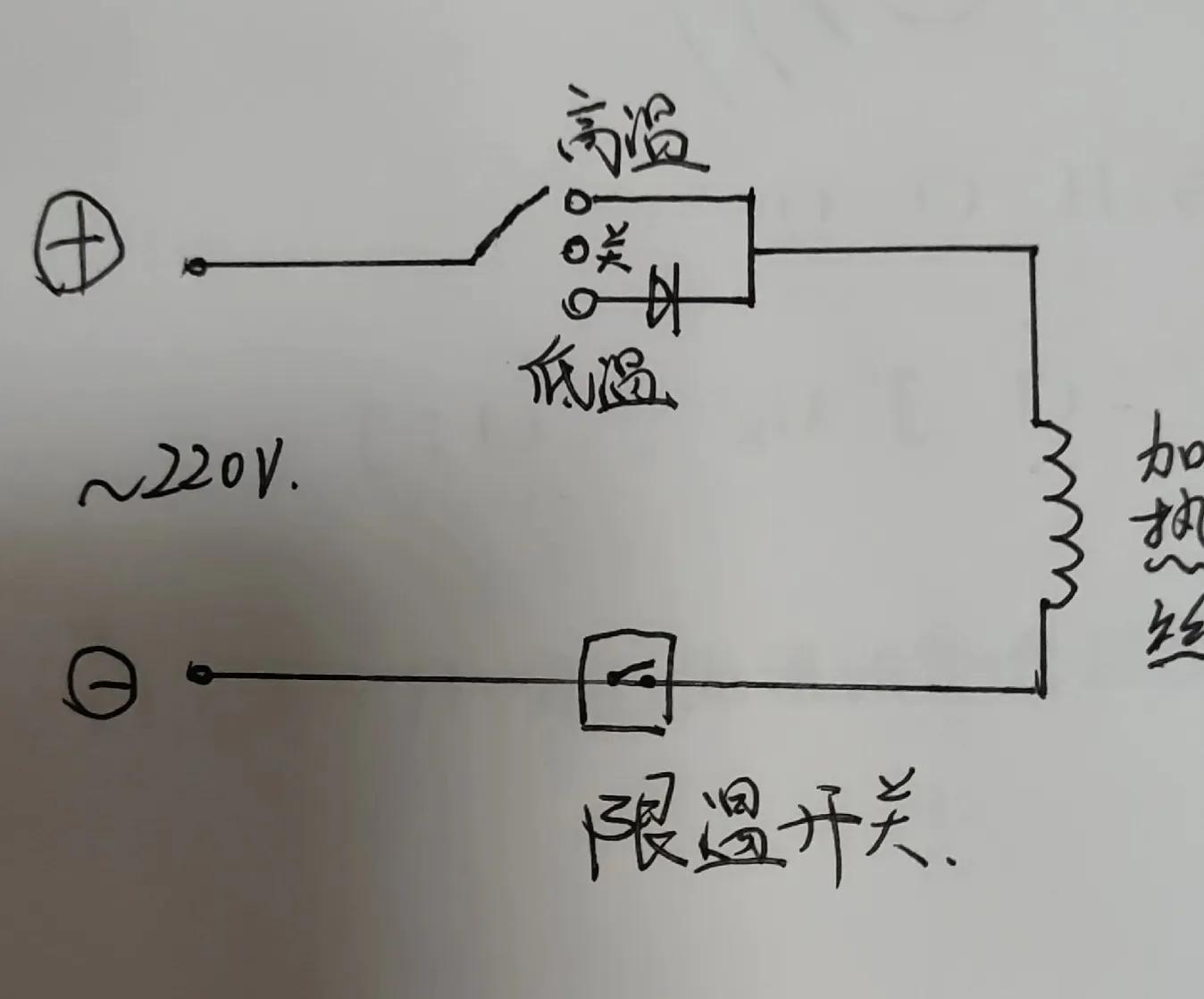

由于其效率低、输出脉动大的缺点，半波整流主要用在对成本和体积要求极为苛刻，而对效率和直流纹波要求不高的小功率设备中，例如：

非常简单的电池充电器（给非精密电池或老式铅酸电池充电）。
某些LED指示灯或小功率LED灯的简易电源。
一些对电源质量要求不高的电磁铁或继电器驱动电路。

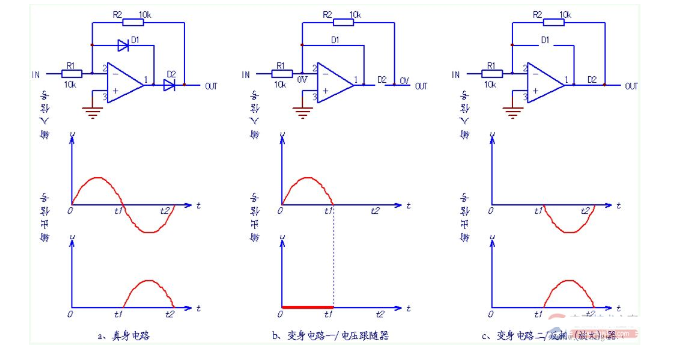

电压采样或峰值检测电路（利用其只响应正半周的特性）。
作为教学演示整流原理的基础电路。

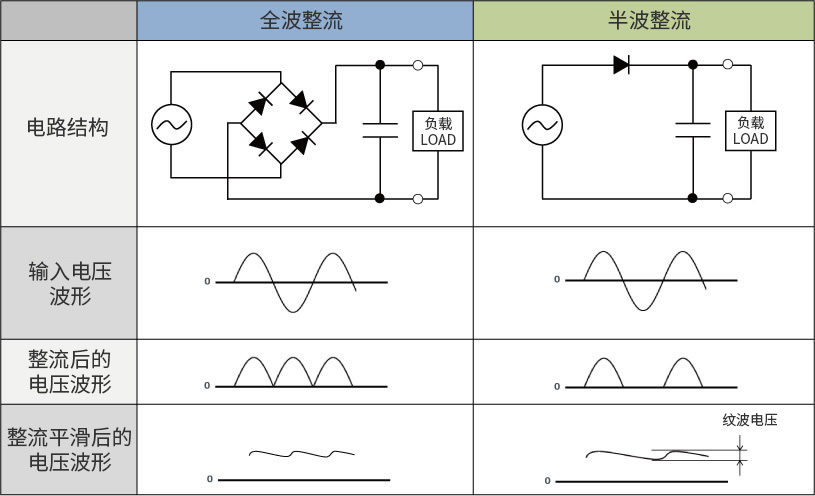

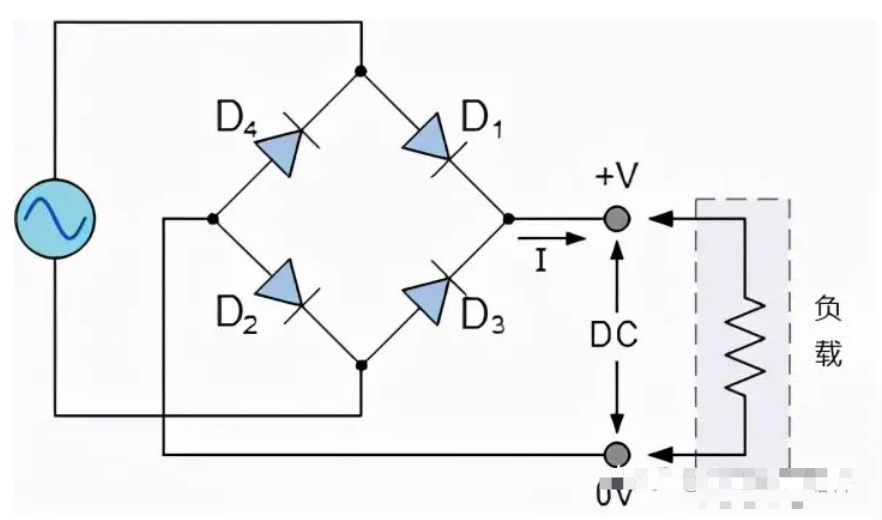

与全波整流的区别

整流方式： 半波只利用输入波形的一半（正或负），全波利用整个波形（正负半周都利用）。
元件数量： 半波需1个二极管，全波需要2个二极管（带中心抽头变压器）或4个二极管（桥式）。
输出频率： 半波输出脉动频率等于输入交流频率（如50Hz），全波输出脉动频率是输入交流频率的两倍（如100Hz）。
效率： 半波效率低（~40.6%），全波效率高（~81.2%）。
输出纹波： 在同等负载和滤波电容下，半波的纹波电压远大于全波。
变压器利用率： 中心抽头全波整流中，变压器绕组只有一半时间被利用；桥式全波不需要中心抽头，变压器利用率高；半波整流变压器利用率最低。

总结

半波整流是最基础的整流方式，利用二极管的单向导电性，仅允许交流输入的一个半周（通常是正半周）通过负载，从而产生脉动的直流电。其主要优点是结构极其简单、成本最低；主要缺点是效率低下、输出直流电压脉动很大。因此，它通常只在对电源质量要求不高的小功率场合使用。在绝大多数需要稳定直流电源的设备中，效率更高、输出更平滑的全波整流（特别是桥式整流）才是更常用的方案。
