以下是双控开关的标准连接示意图及详细说明（适用于控制一盏灯）：
双控开关接线原理图
火线 (L) ──────────────┬─────────────── 灯具 ──── 零线 (N)
│
[开关A]
├───── 控制线1 ───── [开关B]
├───── 控制线2 ──────┤
│ │
灯具接线端 ───────────┴───────────────────┘实物接线步骤（以86型开关为例）
-
准备材料
- 双控开关 × 2（每个开关有3个接线孔：L/L1/L2 或 COM/L1/L2）
- 电线：红色（火线）、黄色/绿色（控制线）、蓝色（零线）
- 灯具
-
接线操作
- 开关A：
- 火线（红）接 COM端
- 另两个孔接 双控制线（黄/绿各1根）
- 开关B：
- 双控制线（黄/绿）接 L1/L2端
- COM端 接 灯具控制线（任意色）
- 灯具：
- 控制线接开关B的COM端引线
- 零线（蓝）直接接电源零线
- 开关A：
关键要点
- 核心规则：两开关之间必须用 2条控制线 互联（传统单控开关只需1条线）
- 端子标识：
COM：公共端（接火线或灯具线）L1/L2：跳线端（两开关间互联）
- 安全提示：
- 操作前断开电源！
- 用验电笔确认火线
- 接头用绝缘胶带包好
智能开关方案（可选）
若使用智能双控：
- 主开关接零/火/灯控线
- 副开关仅需接零/火线（通过无线联动）
- 无需双控布线（适合已装修房屋改造）
实际接线图示例（文字版）：
[电源]━火线━┳━开关A(COM) ┣━黄线━开关B(L1) ┗━绿线━开关B(L2) [开关B(COM)]━━━灯具━零线━[电源]
建议操作时对照开关背面接线图（不同品牌标识可能略有差异）。如有条件，可用万用表测试通断再通电。
电气CAD制图软件中如何进行开关连接？
工程师在使用浩辰电气CAD制图软件绘制电气图的过程中，由于CAD图纸中有许多的开关，一个个手动进行连接的话是非常耗时耗力的，而且连接完成后美观度也不是很好。那么要如何快速进行开关连接设备呢？接下来
dilino
2020-10-12 16:35:49
TE Connectivity 射频开关连接器测试探针电缆组件技术解析
TE Connectivity（TE）射频开关连接器用测试探头电缆组件用于测量射频传输线路中微波电路的电气特性和测试信号。这些电缆组件具有三种射频开关连接器选项：SWG型、SWD/SWF型和SWJ型
2025-11-03 11:24:07
双控开关的连接方法 常见的照明控制原理图
家居和装修常面临灯饰、台灯的线路连接，三个开关控制一盏灯，就是在双控的基础上，将两个开关的连接线中间增加一个双刀双掷开关，也可用双开代替。
2022-08-17 11:35:57
家庭电路插座开关连接方法汇总
首先我们常用的是单控开关，双控开关单控开关的连接方法很简单，火线进入开关L，然后开关L接电灯一端，另外一端接零线，这样形成回路达到控制的作用。
2020-02-14 08:42:00

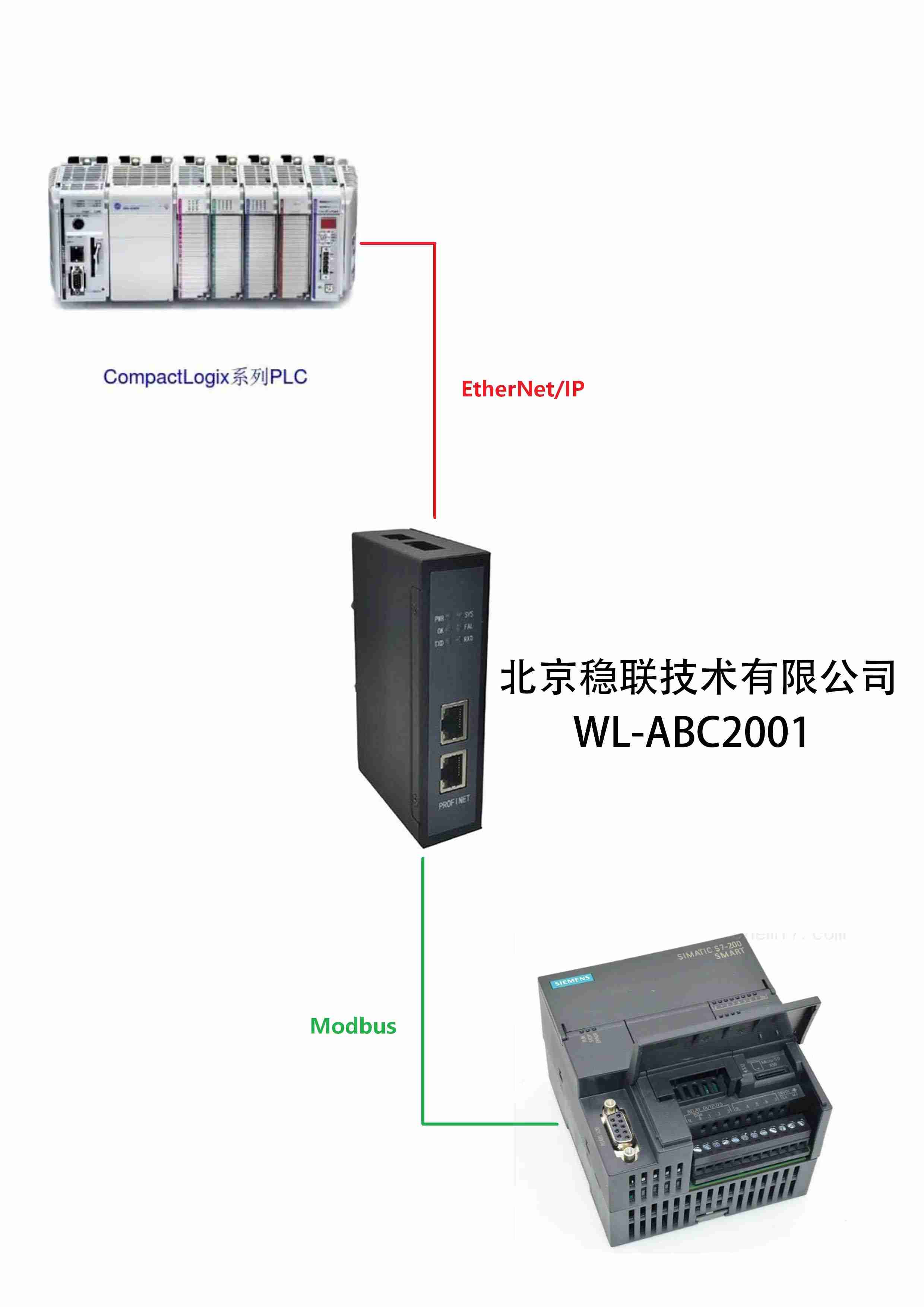

Modbus转EtherNetIP网关连接AB PLC
本案例为西门子S7-1200 PLC通过稳联Modbus转EtherNet/IP网关连接AB PLC的配置案例。
2022-03-30 13:35:52
双控开关的安装方法 双控开关和单控开关的区别
双控开关和单控开关是两种常见的电气开关，它们在家庭和工业环境中都有广泛的应用。 双控开关的安装方法 1. 准备工具和材料 双控开关 电线（通常为2.5平方毫米的铜线） 电线连接器 电工胶带 螺丝刀
2024-12-09 11:22:58
Profinet转Canopen网关连接AGV电池配置案例
微硬创新Profinet转Canopen网关连接西门子1200PLC以及AGV专用电池的通讯配置方法
2023-04-03 09:13:20

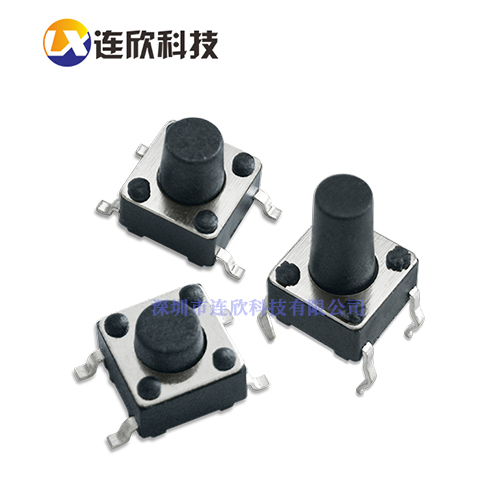

轻触按键开关连接器的使用注意事项
在使用轻触按键开关连接器时，回流焊接过程中的注意事项显得尤为关键。为了确保产品质量和性能，避免因操作不当导致损坏，下面连欣为大家简述下： 首先，我们在电子连接器焊接引脚时，应避免对其施加过大的负载
2024-04-09 17:15:49
双控开关使用注意事项 双控开关的工作原理
双控开关使用注意事项： 正确接线 ： 确保按照电气规范和制造商的指导进行接线，以避免短路或触电事故。 双控开关通常需要连接两个或多个开关点，确保所有连接点的接线正确无误。 负载匹配 ： 确保开关
2024-12-09 11:25:58

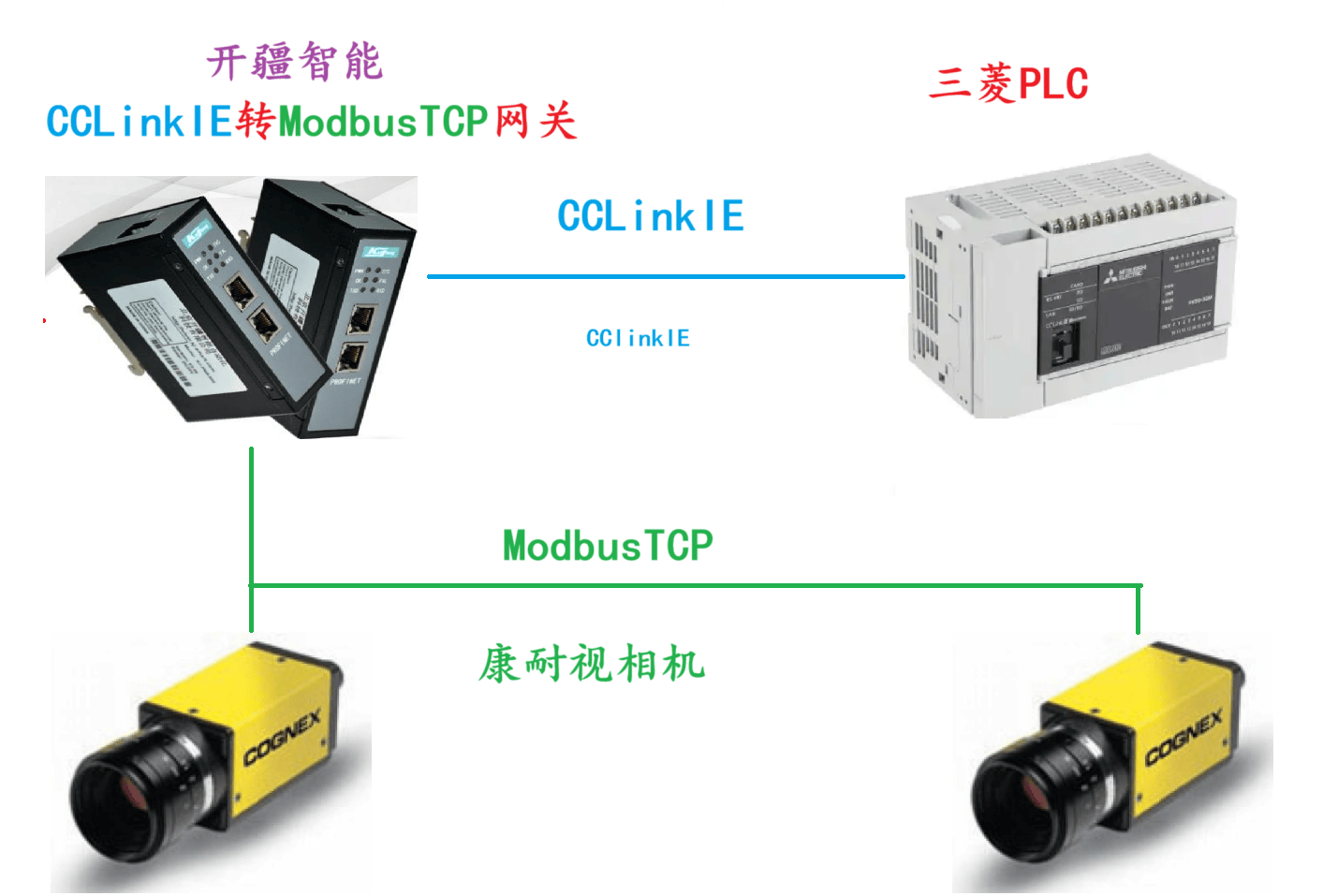

开疆智能CCLinkIE转ModbusTCP网关连接康耐视InSight相机案例
开疆智能CCLinkIE转ModbusTCP网关连接康耐视InSight相机案例
2025-06-28 14:06:44
如何用双控开关实现灯光控制
双控开关的工作原理 双控开关的核心在于两个开关之间的电路连接。每个开关都包含两个触点，一个常开（NO）和一个常闭（NC）。当开关被按下时，常开触点闭合，常闭触点断开，从而改变电路的状态。两个开关通过
2024-12-09 11:32:06
Modbus TCP转EtherNETIP网关连接iR-ETN40R远程IO模块应用
Modbus TCP转EtherNETIP网关连接iR-ETN40R远程IO模块应用
2023-11-06 13:28:49
ModbusTCP转Profinet网关连接脉冲电源通讯配置
本案例是Modbus TCP转Profinet网关连接脉冲电源的配置案例。用到的设备为西门子1500PLC一台、Modbus TCP转Profinet网关一个、脉冲电源一台。
2022-09-01 09:13:53

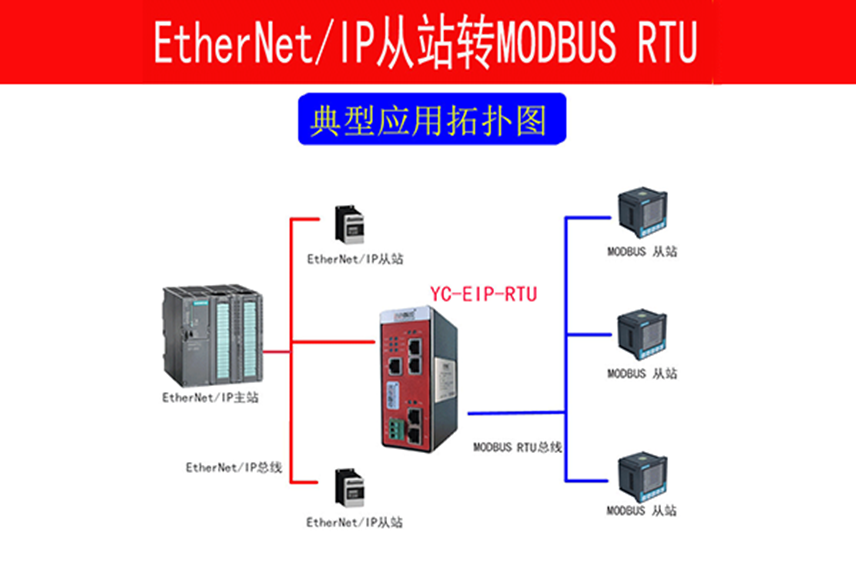

Modbus转EtherNet/IP网关连接AB PLC的配置案例
