以下是48V/28A锂电池充电器的基本电路架构解析及关键模块说明（注意：完整电路图因设计细节和厂商方案差异较大，此处提供符合工程标准的拓扑框架）：
核心电路拓扑
-
输入滤波与整流（AC-DC转换）
- EMI滤波器：滤除电网干扰（共模电感 + X/Y电容）
- 桥式整流器：将AC 220V转换为脉动DC（如GBJ1506 600V/15A）
- PFC功率因数校正：采用Boost拓扑（IC如L6562），提升功率因数至0.95+
-
DC-DC主变换器（高频隔离）
- 拓扑选择：半桥LLC谐振（高效方案）或移相全桥
- 开关管：MOSFET（如IRFP4668PbF，600V/62A）
- 高频变压器：铁氧体磁芯（EE55/ETD49），副边多绕组设计
-
次级整流与滤波
- 同步整流：MOSFET（如IRF3710，100V/62A）替代肖特基二极管
- LC滤波：低ESR电解电容（63V/680μF × 6并联） + 工字电感
充电控制核心（闭环管理）
-
控制电路
- PWM控制器：初级侧（如UC3845） + 次级侧MCU（STM32F103）
- 电压/电流检测：
- 电压环：电阻分压网络（0.1%精度） → 运放LM358 → ADC
- 电流环：霍尔传感器（ACS712-50A）或采样电阻（5mΩ/10W）
- 通信接口：UART/TTL与电池BMS通信（兼容SMBus）
-
充电算法
- CC/CV控制：
graph LR 启动 --> CC[恒流28A] --电压达54.6V--> CV[恒压54.6V] --电流＜2.8A--> 截止 - 温度保护：NTC热敏电阻（10kΩ）贴装电池触点和散热器
- CC/CV控制：
关键参数设计
- 输出电压：54.6V（适配14串锂电池，3.9V/串）
- 恒流值：28±0.5A（需0.5%精度电流采样）
- 转换效率：≥92%（半载时测得）
- 保护功能：
- 输入欠压/过压（AC 170-265V锁定）
- 输出短路/反接（MOSFET栅极关断 + 自恢复保险丝）
- 过温降功率（85℃风扇启动，105℃停机）
实体布局要点
- 散热设计：
- 开关管+整流管加装齿状散热器（≥120×60×25mm）
- 强制风冷（6025风扇，DC12V/0.3A）
- PCB规范：
- 初级-次级8mm爬电距离，铺铜厚度≥2oz
- 大电流路径加锡处理（减少通阻）
参考芯片方案
| 功能模块 | 推荐IC型号 |
|---|---|
| PFC控制器 | NCP1653/NCP1618 |
| 主PWM控制器 | L6599AD（LLC半桥） |
| 同步整流驱动 | IR11688STRPBF |
| MCU管理单元 | STM32F103C8T6 |
重要提示：实际设计需匹配电池化学体系（如NMC/LFP），并满足GB/T 36276标准。量产前应做EMC测试（传导/辐射需过CLASS B）。
此框架可为自制或维修提供技术路线指引，完整原理图需结合具体选型计算（如变压器匝比、环路补偿参数）。建议参考德州仪器（TI）参考设计PMP11070或ST的EVL6562A-54V28A方案获取细节。

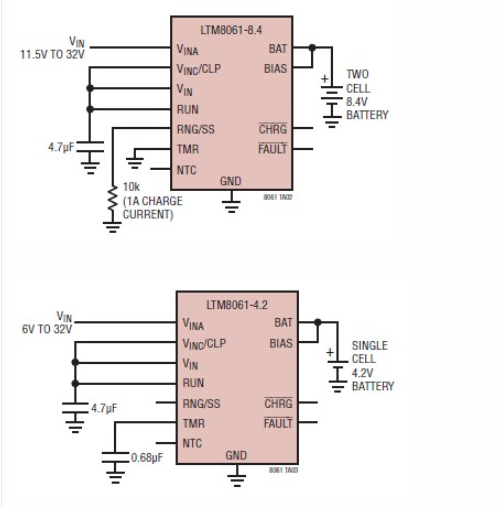

3.7v锂电池充电电路图
3.7v锂电池充电电路图（一）1、锂电池的充电：根据锂电池的结构特性，最高充电终止电压应为4.2V，不能过充，否则会因正极的锂离子拿走太多，而使电池报废。其充放电要求较高，可采用专用的恒流、恒压
秋风宜人
2021-09-15 07:16:02
如何选购锂电池充电器？
你知道吗？绝大多数的锂电池事故是因为充电器造成的。比如电动车的锂电池的充电器比如48V,60V,72V。这三个电压的充电器你认为有几种？3种？答案是：8种！！！电池规格充电器选择13串/14串三元锂
2022-06-07 11:26:28
MAX1870A升压降压锂电池充电器芯片相关资料下载
MAX1870A是MAXIM公司生产的一款升压/降压锂电池充电器芯片，它一般用于笔记本充电器电路和一些手持设备中。它为四面32脚QFN封装，工作电压8V至28V。
lucas_songlea
2021-04-22 07:59:24
实用的锂电池充电器相关资料下载
本文笔者使用过几种锂离子电池充电器，充足电的锂电池开路电压为4．2V，并且允许2小时快充。半年前购得品胖CRV3锂电套装(3．6V1360mAh电池1个，充电器1个)为科达数码相机CX7330
is.milk
2021-04-23 08:10:19
5V充12.6V三节锂电池，5V升压12.6V的电路图
充电电路充电。5V升压12.6V三串锂电池充电IC电路。5V输入，充12.6V输出。最大充电电流1A。主要是电路设计简单，容易上手。5V升压12.6V电路图的物料BOM：电感器：最低要
kuakewei
2020-12-10 17:24:27
锂电池充电电路图如何设计 三节锂电池充电管理芯片电路图解析
，三节锂电池输出电路。 1.三节锂电池保护电路，芯片电路图 控制三节锂电池池的充电电压，放电电压和过流保护等功能，和电解反接，输出短路保护等 2.三节锂电池充电电路 PW4053，输入5V，升压输出12.6V的三节锂电池充电管理芯片，1A； PW4203，输
2020-12-12 12:18:16
TP5000，2A开关型4.2V锂电池/3.6V铁锂电池充电器 资料
TP5000，2A开关型4.2V锂电池/3.6V铁锂电池充电器 资料
njtoppower
2019-12-22 11:56:28
锂电池充电器能冲磷酸铁锂电池吗
不可以用普通的锂电充电器，因为磷酸铁锂电池电压标称3.2伏，充电的截止电压是3.6伏；普通锂电池的标称电压是3.6V，截止充电电压是4.2V，二者的充电电压不同，这样充电会造成电池的损坏，应该用磷酸铁锂电池的专用充电器进行充电。
2022-01-29 15:28:00
12V输入的单节锂电池充电芯片和电路图
兼容5V,9V,12V输入电压，给单节锂电池充电电路图：PW4203是一款4.5V-22V输入，最大2A充电，支持1-3节锂电池串联的同步降压锂离子电池充电器芯片，适用于便携式应用。可通过芯片
kuake0618
2020-09-07 19:32:51
锂电池充电器的选型_锂电池充电器的充电流程
如何选择一款质量好的锂电池充电器？充电器的质量好坏直接决定了锂电池使用寿命的长短，因此选择一款质量好的充电器是非常重要的。充电器的输出电压一定要根据你的电池进行匹配，这一点一定要把握准确。
2020-04-16 15:48:02
锂电池充电器电路的工作原理
如今，锂电池几乎无处不在。这些电池需要特殊处理，因为对锂电池进行充电和放电是非常特殊的过程。为此，我们设计了一个7.4v锂电池充电器电路，能够有效地满足其充电需求。
2023-06-18 09:43:30
三节锂电池充电管理芯片 IC电路图如何设计
`关于三节锂电池供电的产品，在三节锂电池上，需要三个电路系统： 1，三节锂电池保护电路， 2，三节锂电池充电电路， 3，三节锂电池输出电路。1.三节锂电池保护电路，芯片电路图控制三节锂电池池的充电
kuakewei
2020-12-12 09:39:27
三节锂电池充电管理芯片电路图
关于三节锂电池供电的产品，在三节锂电池上，需要三个电路系统：1，三节锂电池保护电路，2，三节锂电池充电电路，3，三节锂电池输出电路。 1. 三节锂电池保护电路，芯片电路图 控制三节锂电池池
一只耳朵怪
2021-01-28 17:16:57
CN3722最大功率跟踪锂电池充电器
描述CN3722最大功率跟踪锂电池充电器本设计采用CN3722芯片作为最大功率跟踪锂电池充电器，可对多节电池充电，充电电流可达5A，充电效率高，发热低，恒流大小可设置，具有充电指示灯和充满指示灯
hsdfaz
2022-08-17 06:39:02
三节串联锂电池充电IC，2款芯片测试板充电测试
`第一款三节串联锂电池充电IC，电路图，充电测试： PW4203是一款4.5V-22V输入，最大2A充电，支持1-3节锂电池串联的同步降压锂离子电池充电器芯片，适用于便携式应用。可通过芯片VSET
kuakewei
2020-11-25 11:30:41
多节大电流锂电池充电器制作方案
由于手头许多18650动力电池，但是一直没有一个多节锂电池充电器，要么就是一些非常差的1A充电器，速度很慢。因此萌生了一个制作多节大电流锂电池充电器的想法。
2023-02-06 10:39:41
锂电池充电器的用法_锂电池充电器和适配器的区别
充电器来说的，但是我们忽略了锂电池充电器与镍电池充电器有着非常大的区别，因此对于锂电池充电器来说，过度的充电只会给电池充电器本身带来难以估量的损害，更别提什么“传说中的”激活电池效果了！
2020-04-16 16:08:20
实用的锂电池充电器的制作资料分享
。 这个转换器仅仅需要外接一个电感器，二极管和电容等稳压电路。转换器工作于相当高的频率之下（大约200kHz）。所以使用的电感可以很小。一、电压调整 如下图所示：本充电器设计成为两个锂电池串联充电
万物死
2021-05-13 07:09:05

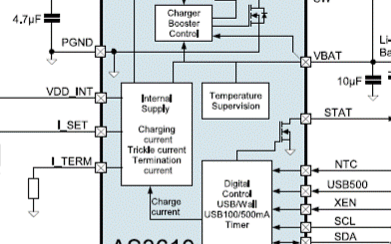

降压锂电池充电器AS3610/11的性能特点及应用
