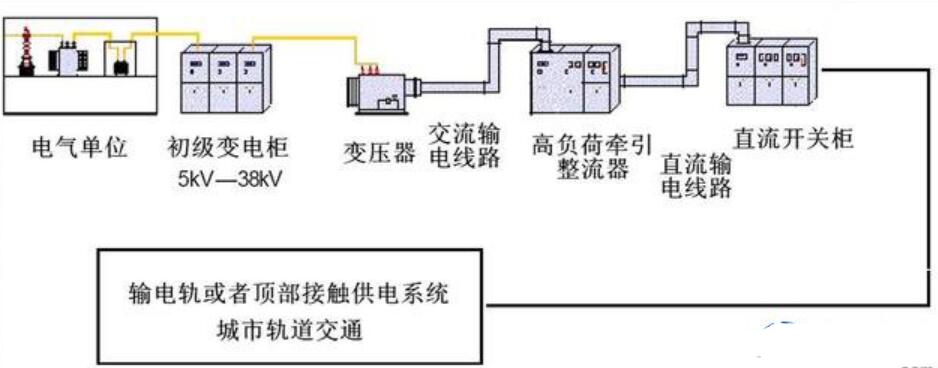

地铁供电回路是一个完整的电力输送系统，它将来自城市电网的高压交流电安全、可靠地转换为适合地铁列车使用的低压直流电，并为列车运行提供动力的完整路径。主要组成部分和工作流程如下（按电力流动顺序）：
-
城市电网（高压交流）：
- 源头，提供电能，通常是110kV或35kV等高压交流电。
-
主变电所（降压）：
- 将城市电网的高压（如110kV）降低到中压等级（如35kV或10kV）。
- 为整条线路多个牵引变电所和动力照明变电所分配电能。
-
牵引变电所（整流降压 / 整流）：
- 核心转换环节！
- 接收来自主变电所的中压交流电（如35kV/10kV）。
- 通过牵引变压器进一步降压至较低的交流电压（如AC 10kV）。
- 使用整流器组将交流电转换为列车驱动所需的直流电（典型电压等级：DC 750V 或 DC 1500V）。
- 将直流电连接到接触网（或第三轨）。
-
直流馈线电缆：
- 将牵引变电所输出的直流电输送到沿线的接触网（架空线）或第三轨上。
-
接触网（架空接触网 / Catenary) 或 第三轨 (Contact Rail / Third Rail)：
- 接触轨：
- 正极轨 (+)： 与列车受流器（受电靴）接触，输送直流电。
- 回流轨： （部分特殊结构可能作为负极回路的一部分，但在标准轨道回流系统中，直接利用走行轨作为回路）。
- 架空接触网：
- 由支持装置（支柱、腕臂等）、承力索、接触线组成。
- 接触线： 列车受电弓滑行接触，输送直流电（正极）。
- 需保持恒定张力和高度，确保良好受流。
- 接触轨：
-
列车受流装置：
- 接触网系统： 受电弓升起与接触线滑动接触，获取正极直流电。
- 第三轨系统： 受电靴（集电靴）从接触轨侧面或顶部滑动接触，获取正极直流电。
-
列车内部：
- 引入的直流电供列车牵引电机使用（驱动列车）。
- 部分电能（或通过车载辅助变流器转换后）供给空调、照明、控制系统等辅助设备。
-
电流回路（回流路径）：
- 核心！形成闭环的关键！
- 电流流过电机做功后，不能凭空消失，需要流回牵引变电所的负极（整流器的负母线）。
- 最主要的回流路径是利用列车的走行轮对和走行轨（钢轨）。
- 电流从车轮流出，进入与之接触的钢轨。
- 钢轨本身具有一定的导电性（虽有绝缘垫减少泄漏，但仍作为主要导体）。
- 为了确保低电阻、可靠的回路，在轨道区间设置有回流线（负馈线）。
- 钢轨上的电流通过各种连接点（如均流线、扼流变压器等）汇集到回流线。
- 扼流变压器允许轨道信号通过，但强制大部分回流电流走专设的回流路径。
- 回流线最终将电流输送回牵引变电所的整流器负母线（负极）。
-
轨道电位及防护：
- 由于钢轨作为回流导体，在大电流或接地不良时，可能存在对地电位升高（轨道电位）。隧道/站台结构内需设置钢轨电位限制装置和等电位连接，确保人员设备安全，避免触电风险。
总结流程（闭环）:
城市电网（高压交流） -> 主变电所（降中压交流） -> 牵引变电所（降压整流成直流） -> 直流馈线 -> 接触网/第三轨（正极） -> 列车受电弓/受电靴 -> 列车牵引/辅助系统（用电做功） -> 车轮 -> 走行轨（作为负极导体） -> 均流线/扼流变压器 -> 回流线（负馈线） -> 牵引变电所负极母线
简单来说：
电力从电网输送到变电所变成列车能用的直流电 -> 通过接触轨或接触网输送到列车 -> 列车用电后 -> 电流通过车轮和轨道（及其辅助回流设施）流回变电所，形成一个完整的电气闭合回路。
理解地铁供电回路的关键在于认识到走行轨（钢轨）在系统中扮演着重要的电流回路（负极） 角色，而不仅仅是承载列车运行的轨道。整个系统需要精心设计绝缘、连接和防护措施，以确保高效、安全和可靠的电力供应。
