双速电机实物接线图

好的，双速电机的实物接线图会根据具体的电机型号（单绕组变极还是双绕组）和控制方式（接触器控制、切换开关等）而有所不同。以下为您提供两种最常见类型（单绕组 2Y/△ 接法）的实物接线要点描述和示意图说明：

核心原则：

安全第一： 接线前务必断开所有电源，并验电确认！
认清铭牌： 仔细阅读电机铭牌，确认电压、功率、接线方式（低速怎么接？高速怎么接？如 △/2Y、2Y/Y 等）。
识别端子： 电机接线盒内有多个接线端子（通常标有 U1, V1, W1, U2, V2, W2, W2', U3 等）。具体标识请以您的电机实物为准。
参考接线图： 电机接线盒盖内部或随机的接线图上通常会有接线示意图，务必找到并参考它。
选择速度： 通过改变外部连接方式（切换接触器或开关），改变电机内部绕组的连接（从 △ 形变为双星形（2Y）或其他）。

最常见类型：单绕组双速电机 (△/2Y 接法)

特点： 只有一套绕组，通过改变外部接线实现两种极对数（低速为较多极数，如 4极/8极；高速为较少极数，如 2极/4极）。低速时绕组接成△形，高速时接成双星形（2Y）。
接线盒端子： 通常有 6 个或 9 个接线柱（如 U1, V1, W1, U2, V2, W2, 有时还有 U3, V3, W3 或公共点标记）。
实物接线思路描述（△/2Y 为例）：
- 低速（△ 接法）：
  1. 将 U1 和 W2 短接在一起。
  2. 将 V1 和 U2 短接在一起。
  3. 将 W1 和 V2 短接在一起。
  4. 将三相电源 L1, L2, L3 分别接入 U1/W2 (接L1), V1/U2 (接L2), W1/V2 (接L3) 这三个短接点。
- 高速（2Y 接法）：
  1. 将 U2, V2, W2 三个端子短接在一起（形成双星形的第一个中性点）。
  2. 将 U3, V3, W3 三个端子短接在一起（如果有独立端子，形成第二个中性点）。如果没有 U3/V3/W3，通常 U1/V1/W1 的另一端（例如通过内部连接）会在电机内部形成另一个中性点，此时只需引出 U1/V1/W1 和 U2/V2/W2。
  3. 将三相电源 L1, L2, L3 分别接入 U1, V1, W1。

实物接线示意图构想 (△/2Y)：

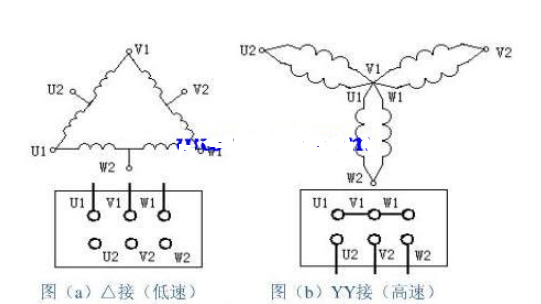

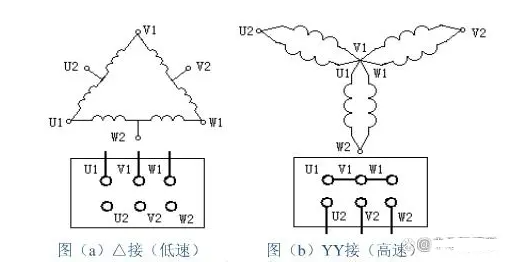

        低速 (△) 接法                         高速 (2Y) 接法
       ---------------------                  ---------------------
       |   U1 ----o---- W2  | L1             |   U1 -------------| L1
       |          |         |                |                   |
       |   V1 ----o---- U2  | L2             |   V1 -------------| L2
       |          |         |                |                   |
       |   W1 ----o---- V2  | L3             |   W1 -------------| L3
       |                   |                |                   |
       |                   |                |   U2 ----o---- V2 |
       |                   |                |          |        |
       |                   |                |   (W2) --o        | (若U3/V3/W3存在，则短接)
       ---------------------                |      (中性点)      |
                                            ---------------------
说明：
* 低速图中 "o" 表示短接点。
* 高速图中 U2、V2、W2 (有时包括U3/V3/W3) 必须短接在一起形成一个中性点 (o)。
* 电源线 (L1, L2, L3) 接入点如图所示。

另一种常见类型：双绕组双速电机

特点： 电机内部有两套独立的绕组，一套用于低速，一套用于高速（例如 4极和 2极）。两套绕组在电气上是隔离的。
接线盒端子： 通常有 6 个接线柱（低速组：1U, 1V, 1W；高速组：2U, 2V, 2W）。
实物接线思路描述：
- 低速绕组接线：将低速三相电源分别接入 1U, 1V, 1W。
- 高速绕组接线：将高速三相电源分别接入 2U, 2V, 2W。
- 关键：绝对不能同时给两套绕组通电！ 必须通过控制电路确保在任何时候只有一套绕组得电。

控制电路要点 (接触器控制最常见)：

元件： 需要两个接触器 (KM1 控制低速, KM2 控制高速) 和一个具有中间位置（停止）的双速选择开关（按钮或转换开关），以及必要的热过载保护继电器 (FR)。
互锁： KM1 和 KM2 的线圈回路之间必须有电气互锁（常闭触点串联在对方线圈回路中），确保两者不能同时吸合，防止电源短路。
低速控制：
- 选择低速时，KM1 线圈得电吸合。
- KM1 主触点闭合，将低速接线方式（如 △）连接到电源。
高速控制：
- 选择高速时，KM2 线圈得电吸合。
- KM2 主触点闭合，将高速接线方式（如 2Y）连接到电源。
切换注意： 在电机运行时切换速度，通常需要先停机再切换（尤其是功率较大的电机），避免大的电流冲击和机械冲击。有些设计允许在低速下切换至高速（启动后加速），但需要特定的控制逻辑（如延时、速度检测）确保切换平稳。
保护： 热过载继电器 (FR) 应串联在主回路中，根据所选绕组的额定电流调整其整定值。低速和高速绕组额定电流不同，保护设定值也需相应调整。

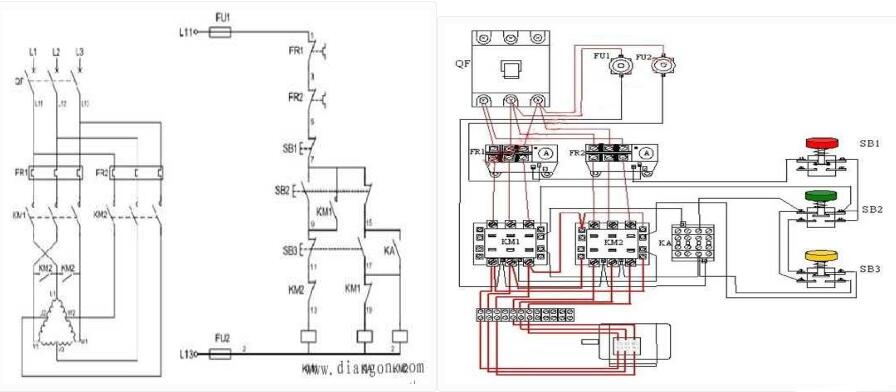

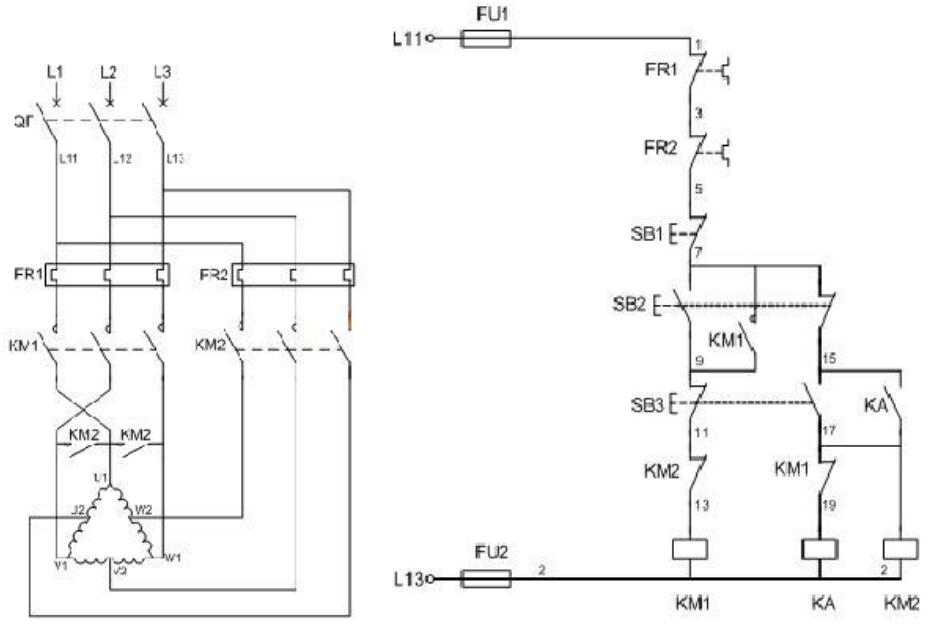

控制回路简化示意图构想：

         +----------+              +----------+
停止 --| |---------| |------------| |-------- (KM1 线圈) --- N
         |  KM2常闭 |     |  KM1常闭 |
低速 --| |---------| |----+       |           (低速指示)
         +----------+     |       |
                           |       +----------+
                           |       |          |
高速 --| |----------------| |-----| |-------- (KM2 线圈) --- N
         |  KM1常闭 |              |  KM2常闭 |
         +----------+              +----------+
                                 (高速指示)

说明：
* "停止"按钮断开所有回路。
* 按下"低速"按钮：电流经 KM2常闭触点 -> KM1线圈 -> N，KM1 吸合。同时 KM1常闭触点断开，防止KM2吸合。
* 按下"高速"按钮：电流经 KM1常闭触点 -> KM2线圈 -> N，KM2 吸合。同时 KM2常闭触点断开，防止KM1吸合。
* 实际电路还需包含热继电器触点、熔断器等保护元件。

重要总结与提示：

以实物铭牌和自带接线图为准： 本文描述是基于常见情况。您的电机端子标识、△/2Y 定义、需要短接的端子、有无独立中性点端子(U3/V3/W3)等，必须严格按照您手上的这台电机的铭牌和自带接线图操作！ 错误的接线会烧毁电机。
端子标记可能不同： 不同厂家端子标记可能不同（如 L1/L2/L3, T1/T2/T3, 1/2/3/4/5/6 等），务必对应清楚。
中性点： 在 2Y 接法时，将特定端子（通常是 U2/V2/W2）短接形成中性点至关重要。
电源： 确保电源电压与电机每种速度的额定电压一致。
控制电路： 必须实现可靠的互锁，防止高低速同时通电。
低速启动： 通常建议电机在低速下启动（力矩较大），然后根据需要切换到高速运行（功率较大）。
寻求帮助： 如果对实物端子或接线图有疑问，强烈建议咨询电机供应商、专业电工或查看该电机的详细技术手册。安全无小事！
