LDPC（低密度奇偶校验码）是一种接近香农极限的信道编码技术，具有优异的纠错性能和广泛的应用场景。以下从多个角度全面解析LDPC编码：
1. 基本概念
- 定义：LDPC码是一种基于稀疏校验矩阵的线性分组码，由Robert Gallager于1962年提出，后经改进成为现代通信的核心编码方案。
- 核心特征：
- 低密度：校验矩阵（H矩阵）中非零元素极少（通常密度低于5%），这使得译码复杂度低且适合迭代译码。
- 长码优势：码长越长，性能越接近香农极限。
2. 结构与表示

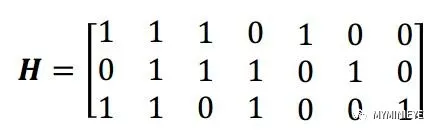

(1) 校验矩阵（H矩阵）
- 矩阵维度为 ( (n-k) \times n )，其中 ( n ) 为码长，( k ) 为信息位长度。
- 每行对应一个校验方程，每列对应一个码字比特。
- 稀疏性：通过限制行重（每行1的个数）和列重（每列1的个数）实现低密度。
(2) Tanner图
- 用二分图表示H矩阵：
- 变量节点（Variable Node）：对应码字比特。
- 校验节点（Check Node）：对应校验方程。
- 边：连接变量节点和校验节点，表示H矩阵中的非零元素。
3. LDPC编码原理
(1) 编码目标
将信息比特 ( \mathbf{u} ) 编码为码字 ( \mathbf{c} )，满足 ( \mathbf{H} \cdot \mathbf{c}^T = \mathbf{0} )。
(2) 编码步骤
-
构造校验矩阵H：
- 随机构造：通过高斯消去法生成，但可能复杂度高。
- 结构化构造（如QC-LDPC）：利用循环移位矩阵降低复杂度，适合硬件实现。
-
生成生成矩阵G：
- 通过矩阵分解 ( \mathbf{H} = [\mathbf{A} | \mathbf{B}] )，将H转换为系统形式。
- 生成矩阵 ( \mathbf{G} = [\mathbf{I} | \mathbf{A}^T \mathbf{B}^{-T}] )，其中 ( \mathbf{I} ) 为单位矩阵。
-
编码计算：
- 码字 ( \mathbf{c} = \mathbf{u} \cdot \mathbf{G} )，直接通过矩阵乘法生成。
(3) 复杂度优化

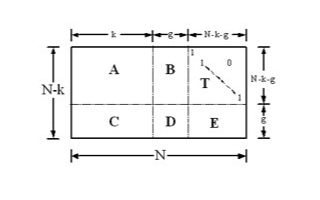

- 近似下三角化（Richardson方法）：通过矩阵变换使H接近下三角结构，降低编码计算量。
4. LDPC码的优势
- 接近香农极限：在长码和高码率下性能优于Turbo码。
- 低错误平层：在高信噪比区域误码率下降更快。
- 并行译码：适合硬件加速（如FPGA或ASIC）。
- 灵活性：可通过调整H矩阵结构适应不同信道和码率。
5. 应用场景
- 5G通信：eMBB（增强移动宽带）场景的数据信道采用LDPC码。
- Wi-Fi标准：802.11n/ac/ax（Wi-Fi 4/5/6）中用于高速数据传输。
- 深空通信：NASA的深空探测器和卫星通信系统。
- 存储系统：固态硬盘（SSD）和磁盘阵列的纠错。
6. 译码算法
LDPC的核心性能依赖于迭代译码，常用算法包括：
- 置信传播（BP）：基于概率传递的软判决译码。
- 最小和算法（Min-Sum）：简化计算，适合硬件实现。
- 分层译码：逐行更新校验节点，加速收敛。
7. 挑战与发展
- 短码性能：短码长时性能下降，需结合极化码（Polar Code）等方案。
- 结构化设计：平衡性能与复杂度，尤其在5G等实时系统中。
- 标准化：不同场景需定制H矩阵，如5G中定义多种基图（Base Graph）。
总结
LDPC码凭借其稀疏结构和逼近香农极限的性能，成为现代通信系统的支柱技术。从深空通信到消费级Wi-Fi，LDPC通过高效的编码和迭代译码，在可靠性、复杂度和灵活性之间取得了卓越的平衡。随着5G和6G的发展，LDPC将继续在高速、高可靠通信中发挥关键作用。
关于LDPC编码的全面了解
一.LDPC编码介绍 1.为什么要用LDPC编码，LDPC编码相对其他编码的好处 LDPC(低密度奇偶检验)码是由稀疏校验矩阵定义的线性分组码，具有能够逼近香农极限的优良特性，其描述简单，具有较大
2020-11-02 13:56:16
怎样设计基于CMMB系统的LDPC译码器？
到了较多应用。中国移动多媒体广播(CMMB)中使用的就是LDPC纠错编码。在CMMB标准中，LDPC码长为9216，可支持1／2和3／4两种码率。作者通过深入分析CMMB中LDPC码校验矩阵的特点，采用
60user144
2019-08-23 07:22:50
基于EP2S60型FPGA芯片的LDPC码快速编码的实现设计
低密度奇偶校验（Low Densitv Paritv Check，LDPC）码已成为当今信道编码领域的研究热点之一。LDPC码属于线性分组码，根据其构造方法和相应的编码算法，主要分为两类：一类是随机
2020-09-21 17:23:53
大围数QC_LDPC码的译码器该怎么设计？
LDPC码是近年来发展较快且日趋成熟的一种信道编码方案，因其具有的优越性能和实用价值而被人们认知，但由于随机结构的LDPC码编译码器硬件实现较为复杂，具有的准循环特性QC_LDPC码已成为IEEE802.11n(WiFi)、IEEE802.16e(WiMAX)、(DVB—S2)等众多标准的信道编码方案。
哇哈哈1209
2019-09-30 07:19:45
5G通信算法：LDPC译码算法详解
LDPC码在IEEE802.16e、IEEE802.11n、IEEE802.11ac、IEEE802.11ad以及5G等高吞吐量系统中得到了广泛的应用。
2023-04-27 09:09:31
通过利用FPGA器件和EP1s25F672I7芯片实现LDPC码编码器的设计
，是近年信道编码领域的研究热点，目前已广泛应用于深空通信、光纤通信、卫星数字视频和音频广播等领域。LDPC码已成为第四代通信系统（4G）强有力的竞争者，而基于LDPC码的编码方案已经被下一代卫星数字视频广播标准DVB-S2采纳。
2020-03-03 10:30:27
超宽带无线通信中LDPC码硬件仿真怎么实现？
本文在SvstemGenerator中对LDPC码整个编译码系统进行了参数化的硬件实现，并构建了超宽带通信系统LDPC码硬件仿真平台，验证了LDPC码在UWB通信中的优异性能。
www1222
2021-06-03 07:01:58

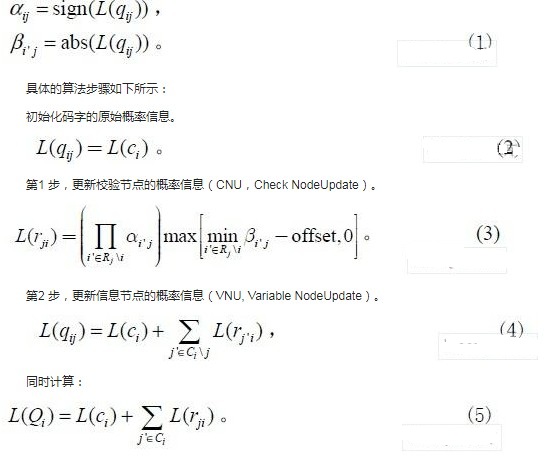

采用FPGA芯片实现多码率QC-LDPC译码器的设计与测试
LDPC 码最早于1962 年由Gallager提出，可以看成是一个具有稀疏校验矩阵的线性分组码。自从Mackay 和Neal发现LDPC 码的性能非常接近香农限以后，LDPC 码越来越受到人们
2019-01-08 09:22:00
使用Backhaul LDPC IP内核无论如何设置输入信号都不会变高是为什么？
当使用Backhaul LDPC IP内核时，无论如何设置输入，输出s_axis_ein_tready信号都不会变高，并且没有输出数据
60user58
2020-05-25 15:43:40

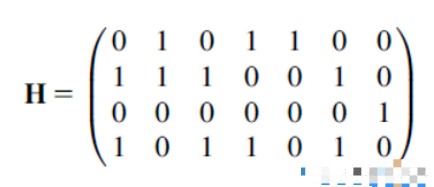

LDPC—原理及H矩阵（校验矩阵）构造
LDPC码（低密度奇偶校验码）的校验矩阵具有非常强的稀疏性，也就是校验矩阵里面“0”占了大多数，“1”的数量极少。“1”元素的分布非常稀疏，...
2020-12-08 23:41:02
国产SSD主控厂商成功研发4K LDPC算法
国内的主控厂商联芸科技日前宣布研发成功4K LDPC算法，这是国内SSD主控芯片厂商第一次实现该技术的连续突破，将极大地提高QLC闪存的可靠性及使用寿命。
2020-04-15 08:49:03

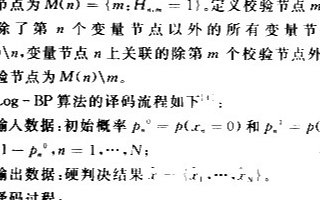

LDPC码硬件仿真平台的构建及验证LDPC码在UWB通信中的性能
由于并行解码性能与串行解码在性能上并无差别，只是占用更多的硬件资源来换取更快的速度，并且每一种并行结构只能针对具有某一特定校验矩阵的LDPC码。所以本文就以串行解码硬件实现方式进行实现分析。
2020-01-08 15:47:33
LDPC码硬件仿真平台的实现及在UWB通信中的应用

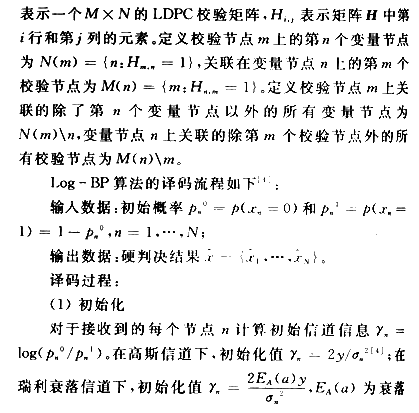

LDPC码采用置信传播算法（BP）可以有效地解码，由于存在大量的乘法运算，直接采用BP算法会导致很高的硬件复杂性，因此采用了对数（Log）运算将乘法变换为加法，这种算法叫做Log－BP算法。实际上，BP和Log-BP算法实现的是同样的译码准则。
2021-06-23 14:53:36
LDPC FEC成为无线回程的首选技术
LDPC 的研究将继续进行，我们可以期待这些代码在不同的通信场景中会发现更多的适用性。我们很可能会看到在新一代 CMTS 和数据中心系统中采用低密度奇偶校验技术。
2022-06-23 14:10:04
基于5G WiFi波束成形和LDPC技术提高无线连接性能
，而该区域内的任何设备都能接收该信号。LDPC是一种正向纠错编码体系，常用于确保编码可靠性并提高编码增益。该方法于1960年代早期发明问世，能在背景噪声较大、数据容易出现损坏的频率中传输信息。利用该
uwefywsdfs
2019-06-13 05:00:07

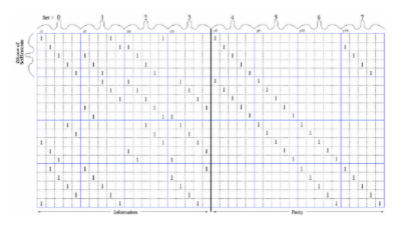

如何采用FPGA自行设计一款LDPC编解码器呢
LDPC码属于前向纠错码的一类，用于在噪声传输信道中发送信息。这些码可以用一个奇偶校验矩阵来描述，该矩阵主要包含0和少量的1。
2022-08-01 18:11:56
浅谈SSD固态硬盘的LDPC校错机制
一倍，通道数由单通道到16通道。但其实了解到这里也只能算是似懂非懂，如果真的想成为 “懂硬盘帝“，还要知道目前非常先进的算法 “LDPC校错机制”，本文将为大家科普！
2022-05-18 10:08:21
一文了解通信中Polor码信道联合极化编码的基本思想
Polor编码最开始是土耳其的Erdal Arikan教授于2008年发明，并在2016年关于通信行业标准制定的3GPP会议上，Polor码首次和LDPC码共同承担了5G时代通信行业的编码标准。
2024-05-23 16:19:17

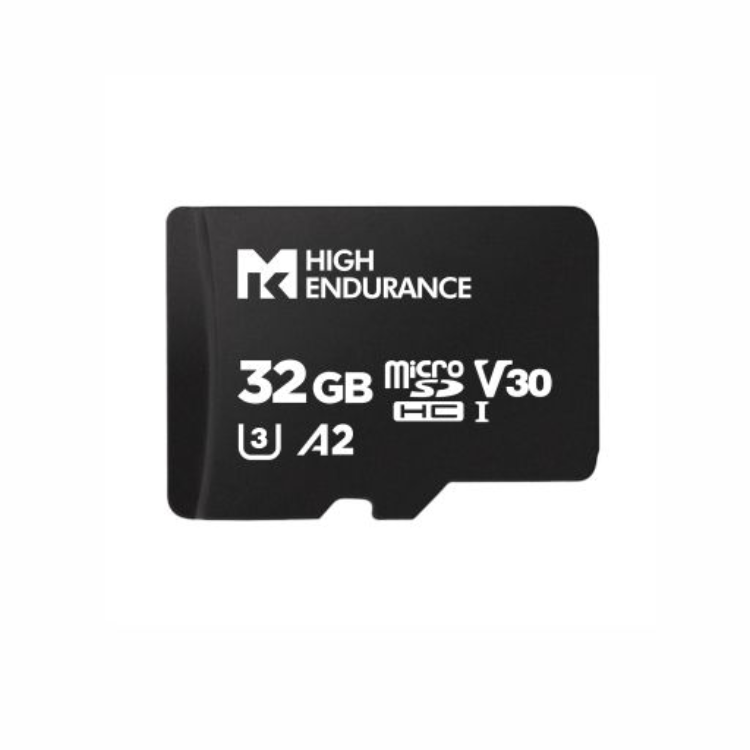

存储卡 MICRO SD 32GB TF卡 TLC 工业级 LDPC纠错 PE 3K
