ADC的基本概念与原理
ADC（模数转换器） 是将连续的模拟信号（如电压、电流）转换为离散数字信号（二进制代码）的电子器件。它是连接现实世界（模拟信号）与数字系统（如MCU、FPGA）的桥梁，广泛应用于传感器数据采集、音频处理、通信系统等领域。
ADC的工作原理
-
采样（Sampling）
以固定频率采集模拟信号的瞬时值。根据奈奎斯特采样定理，采样频率需至少为信号最高频率的2倍，否则会出现混叠失真。 -
保持（Hold）
将采样值暂时存储在电容中（通过采样保持电路），确保在转换过程中信号稳定。 -
量化（Quantization）
将采样后的连续幅值转换为有限个离散电平。例如，12位ADC可将电压范围划分为 (2^{12} = 4096) 个等级，分辨率越高，量化误差越小。 -
编码（Encoding）
将量化后的电平值转换为二进制代码（如8位、12位、16位），供数字系统处理。
如何选择适合的ADC芯片
1. 关键参数
-
分辨率
- 表示ADC能区分的电压等级，单位为位数（如8位、12位、16位）。
- 示例：12位ADC适合工业控制（如温度监测），16位以上用于高精度场景（如医疗仪器）。
-
采样率（Speed）
- 每秒采样次数（SPS或Sa/s）。需满足信号最高频率的2倍以上。
- 示例：音频信号（20kHz）需至少40kSPS，视频或雷达信号可能需要MSPS（百万次/秒）级ADC。
-
输入范围与接口
- 电压范围：如0-5V、±10V，需匹配传感器输出。
- 接口类型：SPI/I²C（适用于低速MCU），并行接口（高速FPGA应用）。
-
功耗
- 电池供电设备（如物联网传感器）需选择低功耗ADC（如微安级待机电流）。
-
基准电压（Vref）
- 内置基准电压简化设计，外置基准可提高精度（如精密测量场景）。
-
通道数
- 多通道ADC可同时采集多个信号（如电机控制系统监测多路传感器）。

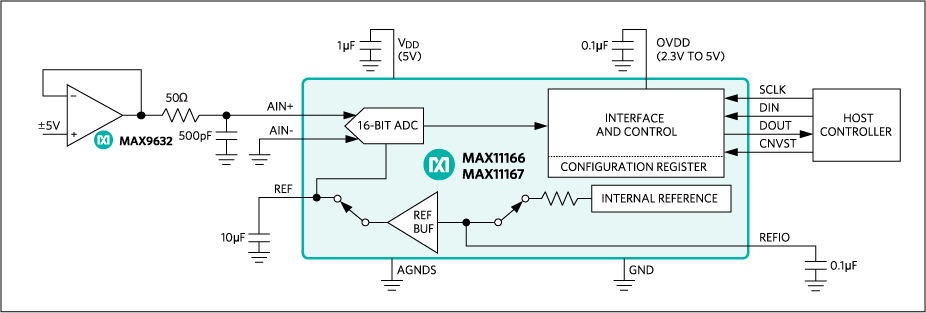

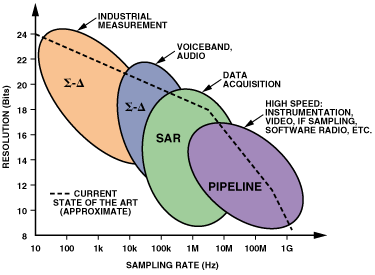

2. 类型选择
-
逐次逼近型（SAR ADC）
- 中等速度（kSPS至MSPS）、中等精度（12-18位），适合工业控制、多通道数据采集。
-
Δ-Σ型（Delta-Sigma ADC）
- 高精度（16-32位）、低速（Hz至kSPS），适合音频、电子秤等低频高精度场景。
-
流水线型（Pipeline ADC）
- 高速（百MSPS至GSPS）、中等精度（8-14位），用于通信、视频处理。
-
闪存型（Flash ADC）
- 超高速（GSPS级）、低分辨率（6-8位），用于雷达、超高速信号采集。
3. 其他因素
- 成本与供货：消费类产品优先选择低成本型号（如ADS1115），工业场景需考虑长期供货稳定性。
- 封装尺寸：贴片封装（如QFN、SOP）适合紧凑设计，插件封装（DIP）便于原型验证。
- 工作温度：汽车或工业应用需支持-40°C至+125°C宽温范围。
选择流程
- 明确需求：信号频率、精度、功耗、接口类型。
- 筛选参数：按分辨率、采样率、输入范围缩小范围。
- 评估型号：参考厂商手册（如TI、ADI）的典型应用电路。
- 验证测试：通过原型测试实际性能（如噪声、线性度）。
示例场景：
- 温度传感器采集：12位SAR ADC（如ADS7828），1kSPS，I²C接口。
- 音频处理：24位Δ-Σ ADC（如PCM1808），96kSPS，SPI接口。
- 高速示波器：14位流水线ADC（如AD9643），250MSPS，并行输出。
通过系统化分析需求与参数，可高效选择最适合的ADC芯片。
