好的，我们来详细了解一下虚拟示波器及其使用方法：
什么是虚拟示波器？
- 核心概念： 虚拟示波器是一种利用通用计算机（通常是个人电脑或笔记本电脑）的强大处理能力、显示能力和软件功能来实现传统示波器核心测量功能的工具。
- 硬件构成：
- 信号调理与采集部分： 这是一块独立的硬件设备，形式可以是：
- 插卡式： PCI 或 PCIe 接口卡，插入电脑主板插槽。
- 外置式： USB 接口、以太网接口或 Thunderbolt 接口的独立盒子。这是目前最常见的形式。
- 探头： 与传统示波器一样，通常需要电压探头（或者电流探头等）连接到被测电路上。探头再将信号传送到硬件设备。
- 软件构成：
- 核心部分： 安装在电脑上的专用应用程序。这是虚拟示波器的灵魂。它提供了用户界面、控制硬件的驱动程序、数据处理算法、显示引擎以及测量功能。
- 工作流程：
- 探头将被测电路上的物理信号（电压）采集。
- 探头信号输入到硬件采集设备。
- 硬件采集设备负责：
- 信号调理： 如放大、衰减、滤波。
- 模数转换： 将模拟信号转换为电脑能处理的数字信号。
- 数据缓冲/传输： 通过USB、以太网等接口将数字信号实时传输给电脑。
- 电脑上的软件接收数据流。
- 软件对数据进行处理、分析、显示：
- 在电脑屏幕上绘制波形图（类似示波器屏幕）。
- 提供控制面板（虚拟的旋钮、按键、菜单）：调整时基（扫描速度）、伏/格（垂直灵敏度）、触发设置等。
- 进行各种参数测量（频率、周期、电压峰峰值、有效值、上升时间等）。
- 提供高级功能：波形存储、数学运算（FFT频谱分析，通道加减乘除）、数据记录、自动测量、网络通信等。
简单来说：虚拟示波器 = 前端硬件采集盒 + 电脑 + 专用软件
虚拟示波器的主要特点
- 低成本： 相对于功能相近的传统示波器，利用现有电脑作为显示和控制中心，可以大大降低成本。
- 便携性（相对）： 外置USB/以太网设备与笔记本电脑的组合非常便携。
- 大屏幕显示： 利用电脑显示器，可以显示更大、更清晰的波形，方便同时观察多个信号和大量测量信息。
- 强大的数据处理和存储能力： 软件可以利用电脑强大的CPU和硬盘，实现复杂计算（如高级FFT）、海量波形存储、长时间波形记录（类似录波器）。
- 灵活的软件扩展性： 软件功能可以通过升级不断增强，可以集成到自动化测试系统中（如LabVIEW, MATLAB等）。
- 方便的数据共享： 波形、截图、数据可以很容易地保存、导出（图片、CSV、报表）、通过网络共享或打印。
如何使用虚拟示波器？
使用虚拟示波器通常遵循以下步骤：
-
硬件准备与连接：
- 选择合适的硬件： 根据你的预算、带宽需求（所需测量的信号最高频率）、采样率、通道数、接口（USB是最常见的）选择合适的采集设备。
- 连接探头： 将示波器探头（通常是电压探头）的BNC接口连接到采集设备的输入通道上。确保探头设置正确（如1X衰减或10X衰减，在软件中需要对应设置补偿）。对于10X探头，首次使用或更换通道时，务必使用设备自带的方波参考信号进行探头补偿校准。
- 连接采集设备： 通过USB、以太网等线缆将采集设备连接到电脑的对应接口。
- 为设备供电： 如果采集设备需要外部供电（有些USB设备可能供电不足），确保连接好电源（如果有的话）。USB设备通常直接由USB供电。
- 连接探头夹子（接地）： 将探头接地夹连接到被测电路的参考地（0V，或者电路板的GND点）。这是极其重要的一步，确保信号参考点正确并减少干扰。
-
软件安装与配置：
- 安装驱动程序和软件： 按照硬件制造商提供的说明，在电脑上安装采集设备所需的驱动程序和配套的虚拟示波器软件（如Picoscope, LabVIEW虚拟仪器库, Hantek OpenHantek, Analog Discovery的WaveForms, 国产DSView/VirtualScope等）。
- 启动软件： 运行安装好的软件。
- 识别硬件： 软件启动后通常会自动搜索连接到电脑的采集设备。如果连接了多个设备，需要在软件中选择要使用的那个。
- 基本设置： 根据提示或软件界面，设置好探头衰减比（如10X）。设置触发方式（如边沿触发）、触发源（哪个通道触发）、触发电平、时基（扫描速度）、通道的垂直灵敏度（伏/格）等初始参数。也可以使用默认设置再调整。
-
开始测量：
- 正确连接被测信号： 在确保被测电路断电的情况下，将探头的尖端（探针）小心接触到待测点，接地夹确保牢固接触电路的参考地。
- 启动采集/运行： 在软件中找到类似"Run"、"Start"、"单次采集"、"连续采集"的按钮点击开始采集信号。
- 观察波形： 被测电路的信号波形应该开始在软件界面的屏幕上显示。
- 调整波形显示：
- 缩放时基： 调整时基（秒/格），让波形在水平方向合适展开或压缩，便于观察信号周期、上升/下降时间等。
- 缩放幅度： 调整通道的伏/格（垂直灵敏度），让波形在垂直方向高度适中，便于观察电压值。
- 垂直位置： 上下移动波形基线。
- 水平位置： 左右平移波形。
- 触发调整： 精细调整触发电平或触发位置，使波形稳定显示（特别是在周期性信号测量中）。尝试不同的触发模式（边沿、脉宽、视频、斜率等）以满足特定需求。
- 参数测量：
- 软件通常提供丰富的自动测量功能。在界面上找到测量菜单或区域，选择需要测量的参数（如：频率、周期、峰峰值、最大值、最小值、平均值、RMS、上升时间、下降时间、占空比等）。测量结果会实时显示出来。
- 光标测量： 软件提供水平光标（测电压差）、垂直光标（测时间差），可以用鼠标拖动到波形特定位置进行手动精确测量。
- 使用高级功能：
- 数学运算： 在通道上进行加减乘除运算（例如 CH1 + CH2）、FFT频谱分析（观察信号频率成分）、积分、微分等。
- 数据记录： 长时间记录波形数据到电脑硬盘。
- 截图/保存数据： 保存当前屏幕图像（波形显示状态）、导出原始数据（CSV文件，便于后期分析）、生成报告。
- 存储/调用设置： 保存当前仪器配置（时基、幅度、触发等设置）或者以前保存的波形数据进行回放分析。
- 串行总线分析： 有些高级虚拟示波器支持I2C, SPI, UART, CAN等总线信号的解码和显示。
- 逻辑分析仪功能（如有集成）： 一些混合信号设备还包含数字通道，可以进行多通道数字信号测量。
使用注意事项
- 安全第一： 在连接探头前务必确认被测电路的最高电压范围，绝对不能超过探头的最大输入电压和采集设备的量程（特别是测量市电等危险电压时，需极其小心并可能需特殊探头）。确保所有连接稳固。避免在电路带电时插拔探头。
- 正确接地： 探头接地夹必须连接到电路板的参考地（GND），错误的地线连接会导致短路或引入严重噪声/干扰，甚至损坏设备。
- 探头补偿校准： 使用10X探头时，每次连接到新设备或新通道，必须进行探头补偿（使用参考方波信号）以获得准确的波形形状。
- 带宽和采样率限制： 虚拟示波器的性能由采集设备的硬件指标决定（带宽、采样率、ADC位数）。选择设备时，要确保其带宽（至少是被测信号最高频率的3-5倍）和采样率（至少是信号最高频率的2.5倍，理想5倍以上）满足测量需求。测量高频信号时更需注意。
- 电脑性能： 虽然电脑功能强大，但在极高采样率、多通道、长时间记录或进行复杂实时运算（如长时间高分辨率FFT）时，需要性能较好的电脑以保证流畅显示和捕获能力。
- 安装驱动程序： 确保安装正确版本的驱动程序，否则硬件可能无法正常工作。
- 参考用户手册： 每个硬件和软件的具体操作细节可能不同，仔细阅读设备说明书和软件帮助文档是熟悉其使用的关键。
总结： 虚拟示波器通过电脑和专用软件扩展了传统示波器的功能和灵活性。使用时先将探头连接到前端采集盒，再将采集盒连到电脑并安装软件驱动，之后在软件里进行测量设置、信号捕捉、波形缩放及各种分析操作即可。只要注意硬件限制并做好校准工作，它就能成为电子测量领域非常实用的工具。
虚拟示波器还是数字示波器好用
。 工作原理 虚拟示波器通过与计算机连接的数据采集卡（DAQ）或其他接口设备，获取外部信号，然后通过软件进行处理和分析，最后在计算机屏幕上显示波形。 特点 成本效益 ：虚拟示波器通常比同等性能的数字示波器便宜。 便携性
2024-07-17 17:16:42
虚拟示波器和数字示波器的区别是什么？
虚拟示波器和数字示波器的区别。 一、虚拟示波器的工作原理 虚拟示波器是一种基于计算机和编程语言的测量设备。它的工作原理是将输入信号传输到计算机中的模拟输入端口，然后通过指定的编程算法来对输入信号进行数字化处理和
2023-09-04 16:47:40
虚拟示波器如何使用 虚拟示波器和数字示波器的区别
，数字示波器是一种硬件设备，主要通过采样和数模转换芯片来获取和显示电子信号。 首先，虚拟示波器具有更高的灵活性和可定制性。由于其基于软件工作，用户可以根据自己的需要对其进行自定义设置，比如调整采样率、触发方式、
2024-01-23 14:14:53
如何进行示波器探头的自校准工作
熟练使用示波器的工程师知道，在日常测试中，校准示波器和电流探头是一项简单但必不可少的任务。如果意外忘记了此步骤，则测量的数据和波形可能不准确。 对于刚入门的工程师来说，示波器入门级的操作就是进行
2022-02-24 16:48:24
如何去设计虚拟示波器软件？
数据采集卡硬件该怎么去设计？如何去设计虚拟示波器软件？怎样对虚拟示波器软件进行仿真？限制示波器带宽的因素主要有哪些？
60user69
2021-04-15 06:58:44
如果不安装虚拟机，该如何进行环境搭建？
、虚拟机环境：在本论坛上找到的环境搭建都是需要装一个虚拟机，安装好虚拟机后，有没有什么资料，可以手把手教一下如何进行编译，程序下载等操作。因为之前买过一个周立功的开发板，资料里有一份文件对Linux小白
LY0206
2022-01-04 06:50:23
氮氧化物在线监测仪的工作原理及如何进行使用
伴随着国家对环境保护产业的重视，氮氧化物在线监测系统已经成为众多工业企业的“宾客”。那么氮氧化物在线监测仪是是如何进行监测的呢？
2020-11-05 15:01:10

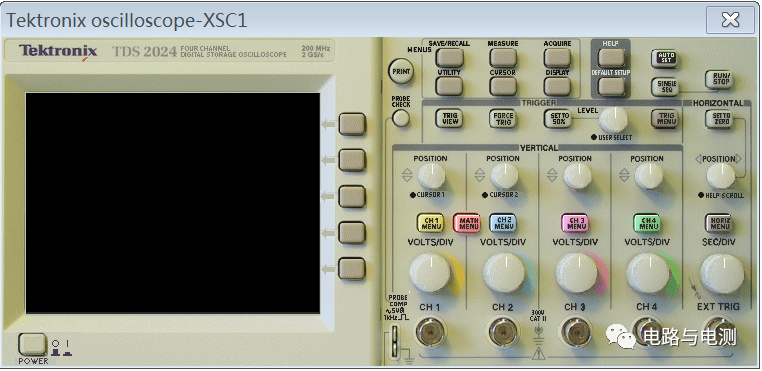

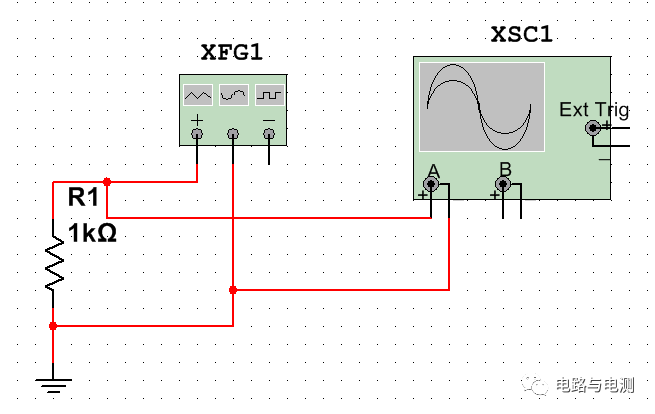

Multisim中虚拟泰克数字示波器的使用
