用74ls112构成t触发器实验

74ls112为带预置和清除端的两组 J-K 触发器，共有 54/74S112 和 54/74LS112 两种线路结构型式

74LS74内含两个独立的D上升沿双d触发器，每个触发器有数据输入（D）、置位输入（ ）复位输入（ ）、时钟输入（CP）和数据输出（Q）。 的低电平使输出预置或清除，而与其它输入端的电平无关。当

如何用JK触发器构成T触发器 JK触发器是一种基本的触发器电路，由两个输入端J和K控制，以及两个输出端Q和Q'组成。JK触发器的输出可以持续性地保持其前一状态或由输入信号而改变。T触发器是一种特殊

将JK触发器变成T触发器，主要涉及到对JK触发器的输入端口进行适当的连接和配置，以实现T触发器的逻辑功能。以下是将JK触发器转换为T触发器的具体步骤： 步骤一：理解JK触发器和T触发器的逻辑功能

触发器是数字电路中常用的组合逻辑电路，在现代电子系统中有着广泛的应用。其中，最常用的两种触发器是T触发器和JK触发器。本文将详细介绍T触发器和JK触发器的区别和联系。 一、T触发器 T触发器是一种单

在数字电路设计中，触发器是一种非常重要的存储元件，用于存储一位二进制信息。触发器的种类很多，其中最为常见的是T触发器（Toggle Flip-Flop）和D触发器（Data Flip-Flop

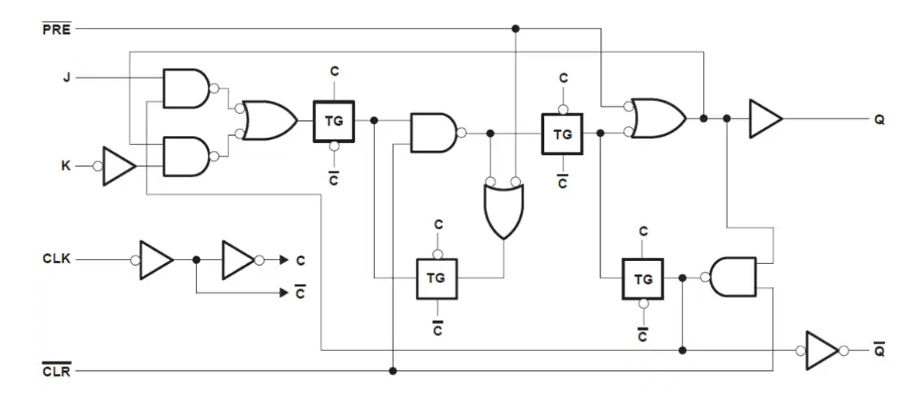

Texas Instruments SN74HC112双路J-K触发器包含两个独立的J-K负边缘触发触发器。清零 (/CLR) 输入或预设 (/PRE) 上的低电平会复位或设置输出，无论其他输入

在数字电路设计中，触发器是一种非常重要的存储元件，用于存储一位二进制信息。触发器的种类很多，其中最为常见的有JK触发器、D触发器和T触发器等。 一、触发器的基本概念 1.1 触发器的定义 触发器

74ls175是常用的六D触发器集成电路，里面含有6组d触发器，可以用来构成寄存器，抢答器等功能部件。

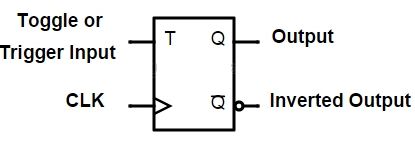

　　T触发器，英文名为“Toggle Flip – flop”。为了避免SR触发器出现中间状态(也称为禁止状态)，一般只给触发器提供一个输入，这称为触发输入或切换输入(T)。然后，触发器用作切换开关。切换意味着“将下一状态输出更改为当前状态输出的补充”。

芯片74ls160是十进制计数器，这种同步可预置十进计数器是由四个D型触发器和若干个门电路构成。

JK触发器是数字电路触发器中的一种基本电路单元。JK触发器具有置0、置1、保持和翻转功能，在各类集成触发器中，JK触发器的功能最为齐全。在实际应用中，它不仅有很强的通用性，而且能灵活地转换其他类型的触发器。由JK触发器可以构成D触发器和T触发器。

将JK触发器转换为T触发器的方法主要涉及对JK触发器的输入端进行适当的连接。T触发器是一种具有简单翻转功能的触发器，其输入信号T直接控制触发器的翻转。而JK触发器则具有更复杂的逻辑功能，包括保持

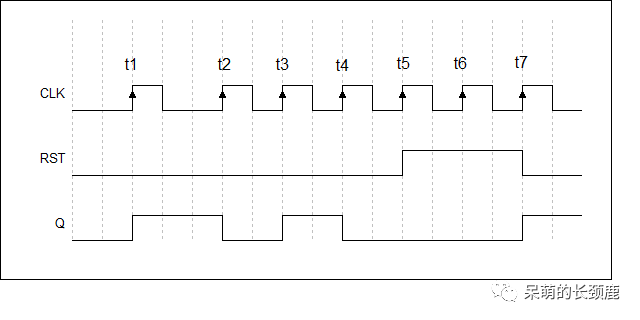

T触发器（Toggle Flip-Flop）Toggle是一个边缘触发的切换触发器，输出Q在输入CLK的每个上升沿时发生变化，在输入CLK的上升沿时翻转输出Q。输入RST为1时输出Q输出值为0且保持不变。

74LVC74：双D型正边沿触发触发器的深度解析 在电子设计领域，触发器是数字电路中不可或缺的基本元件，它能够存储一位二进制数据，在时序逻辑电路中发挥着关键作用。今天我们要深入探讨的是SGMICRO

74ls175是常用的六D触发器集成电路，里面含有6组d触发器，可以用来构成寄存器，抢答器等功能部件。

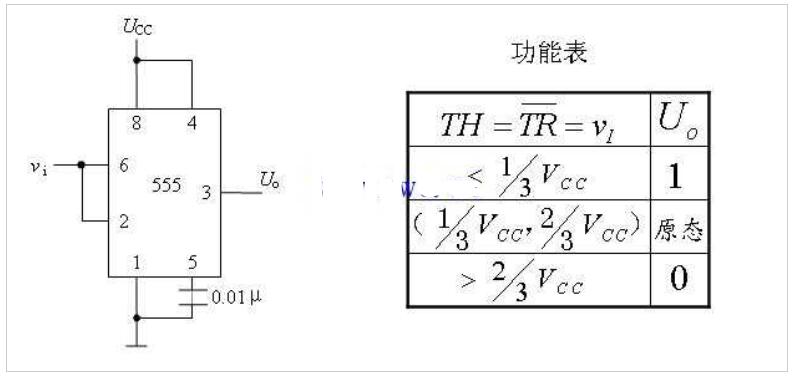

555守时器构成的单稳态触发器原理图如下：电路构造与作业原理：

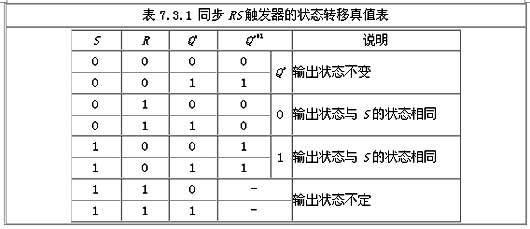

什么是RS触发器 其中R、S分别是英文复位 Reset 和置位 Set 的缩写，作为最简单的一种触发器，是构成各种复杂触发器的基础。RS触发器的逻辑电路图如下图所示。 RS触发器可以用与非门实现或者

74LS76是双J－K 触发器（负沿触发、带清零和预置）。

复位/置位触发器（R、S分别是英文复位，置位的缩写）也叫做基本R-S触发器，是最简单的一种触发器，是构成各种复杂触发器的基础。

JK触发器和T触发器都是数字电路中常用的触发器，它们在存储和传递信息方面发挥着重要作用。然而，它们在功能和应用上存在一定的差异。 一、JK触发器 1.1 JK触发器的工作原理 JK触发器是一种具有

RS触发器是由两个交叉连通的反相器（NOT门）和两个逻辑门组成的，通常是由两个与门（AND门）和一个非门（NOT门）构成。而双稳态触发器（也称为D触发器）是由一对互补输出的锁存器构成，通常是由两个与非门（NAND门）和一个非门（NOT门）构成。
