电流镜（Current Mirror）是一种在模拟集成电路中广泛使用的基本电路结构，其核心功能是复制（或按比例镜像）输入参考电流，并在输出端产生一个与输入电流相等或成固定比例的输出电流。其工作原理主要基于半导体器件（BJT或MOSFET）的匹配特性，以下是详细解释：
核心工作原理
-
核心器件匹配
电流镜通常由两个（或多个）工艺参数、尺寸和温度特性高度一致的晶体管（BJT或MOSFET）构成。这种匹配性是电流复制精度的关键。 -
建立参考电压
- 输入侧：参考电流（(I_{REF})）流入一个配置为二极管形式的晶体管（即栅极/基极与漏极/集电极短接，如BJT的基极-集电极短接，或MOSFET的栅极-漏极短接）。
- 电压固定：该二极管接法迫使晶体管工作在饱和区（MOSFET）或放大区（BJT），并在其两端产生一个固定的压降 (V{GS})（MOSFET）或 (V{BE})（BJT）。
-
镜像输出电流
- 共享控制电压：将输入侧产生的电压 (V{GS}) 或 (V{BE}) 同时施加到输出侧晶体管的对应端（栅极或基极）。
- 电流复制：由于输出侧晶体管与输入侧完全匹配，且控制电压相同，其输出电流 (I{OUT}) 将近似等于参考电流 (I{REF})（忽略二级效应）。
具体实现（以MOSFET为例）
VDD
│
│
┌─────┴─────┐
│ │
│ │
M1 (Diode) M2 (Mirror)
│ │
│ │
I_REF →─┤ I_OUT →─┘
│
GND-
输入侧（M1）：
- (I{REF}) 流入M1（栅极与漏极短接），M1工作在饱和区，产生 (V{GS1})。
- 满足饱和区电流方程：
[ I_{REF} = \frac{1}{2} \mun C{ox} \left(\frac{W}{L}\right)1 (V{GS1} - V_{TH})^2 ]
-
输出侧（M2）：
- M2的栅极与M1栅极并联（(V{GS2} = V{GS1})），若尺寸与M1相同（(\frac{W}{L})一致），则：
[ I_{OUT} = \frac{1}{2} \mun C{ox} \left(\frac{W}{L}\right)2 (V{GS2} - V{TH})^2 \approx I{REF} ] - 比例镜像：若M2的宽长比是M1的 (k) 倍（(\left(\frac{W}{L}\right)_2 = k \left(\frac{W}{L}\right)1)），则：
[ I{OUT} = k \cdot I_{REF} ]
- M2的栅极与M1栅极并联（(V{GS2} = V{GS1})），若尺寸与M1相同（(\frac{W}{L})一致），则：
关键误差因素
- 沟道长度调制效应（MOSFET）：
输出电流会随 (V_{DS}) 变化而波动。改进方案：使用级联电流镜或威尔逊电流镜。 - 基区宽度调制效应（BJT）：
类似MOSFET的沟道调制，可通过共射共基结构抑制。 - 阈值电压/β值失配：工艺波动导致晶体管参数不完全一致。
- 厄利电压（BJT）：影响BJT电流镜的精度。
核心特点
- 功能：电流复制、电流比例缩放、直流偏置生成。
- 优势：电路简单、面积小、易于集成。
- 限制：输出阻抗有限（可通过改进结构提升）、对电压波动敏感。
经典改进结构
- 威尔逊电流镜：提升输出阻抗，减少电流误差。
- 共源共栅电流镜：抑制沟道长度调制效应。
- 宽摆幅电流镜：扩大输出电压范围。
总结
电流镜的本质是利用匹配晶体管共享控制电压的特性实现电流复制。尽管存在工艺和物理效应带来的误差，通过改进电路结构可显著提升性能。它在放大器偏置、差分对负载、电流源等场景中不可或缺，是模拟IC设计的基石之一。如需深入细节，可进一步探讨具体器件类型（BJT/MOSFET）或改进结构的工作原理。
超景深显微镜的工作原理与测试影响因素
在微观检测领域，传统显微镜常受限于景深较短的问题，难以同时清晰呈现样品不同深度的结构细节，而超景深显微镜凭借独特的技术优势，有效突破这一局限，广泛应用于材料科学、电子制造等领域。深入理解其工作原理
2025-10-09 18:02:14
偏光镜的工作原理 偏光镜与普通太阳镜的区别
偏光镜的工作原理 偏光镜的核心在于其偏光镜片，这种镜片能够过滤掉特定方向的光线。偏光镜片的工作原理基于偏振光的概念。 偏振光原理 ： 偏振光是指光线的振动方向被限制在一个平面内。自然光是未偏振的，即
2024-11-27 09:18:45
全自动显微镜的工作原理及应用领域
显微镜采用了自动运动平台来代替手动微调对焦。 全自动显微镜工作原理 通过采用了先进的控制技术，实现载物台XYZ三轴控制，快速大范围自动对焦；采用二维自动载物平台，实现样品的自动调整，高效快速的将目标样品调整到物镜的视场
2023-02-16 13:55:54
共聚焦显微镜的光源、工作原理与选型
获取检测材料的高细节、高分辨率三维图像方面，具备不可替代的核心价值。下文，光子湾科技将围绕共聚焦显微镜的光源、工作原理及选型要点展开详细解析，为设备应用与选型提供
2025-09-23 18:03:47

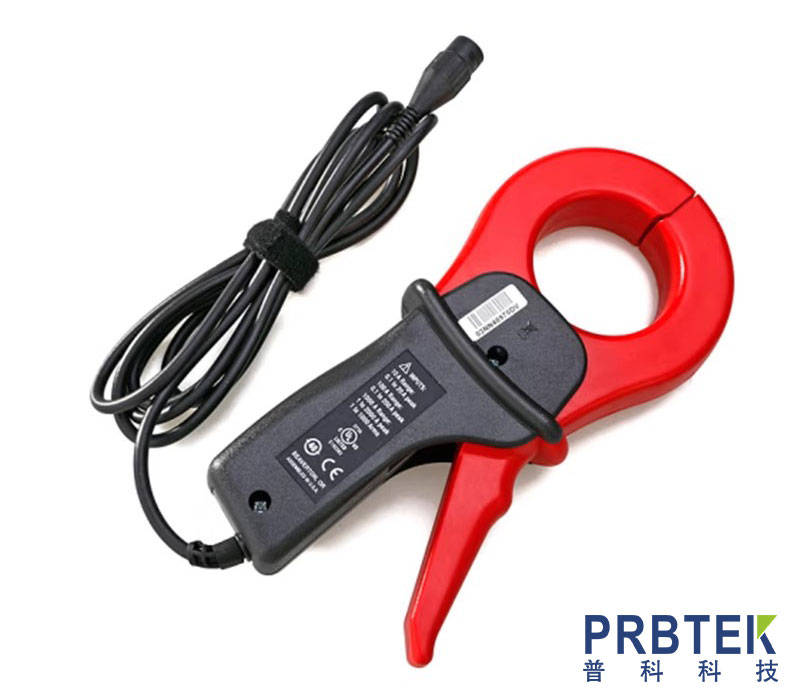

示波器电流钳的工作原理及其应用
示波器电流钳是一种用于测量电流的仪器，它可以非接触地测量电路中的电流，并将电流信号转换为电压信号供示波器显示和分析。本文将介绍示波器电流钳的工作原理以及在电子、电气和其他相关领域中的应用。 工作原理
2024-07-08 11:13:59
电流探头的基本工作原理 电流探头有哪些分类？
电流探头的基本工作原理 电流探头有哪些分类？ 电流探头是一种用于测量电流的电子设备。它能够将电流转换为可测量的电压信号，从而允许我们对电流进行测量和分析。 一、基本工作原理 电流探头的基本工作原理
2024-01-31 10:07:29
电流注入探头的工作原理
电流注入探头是一种测量电器的工具，主要用于实时监测电路中的电流变化。它的工作原理是将一个小电阻串联在电路中，并通过该电阻注入恒定电流，然后通过检测电阻两端的电压变化来计算电路中的电流。本文将详细介绍电流注入探头的工作原理及其应用。
2023-03-29 15:40:42
电流传感器的工作原理
电流传感器的工作原理 电流传感器是一种用于测量电流的装置，它的工作原理基于安培定律和磁感应定律。通过将电流传感器连接到被测电路中，它可以将电流转换成与之成正比的电压或信号，从而实现对电流的测量
2023-12-07 16:52:48
电流检测电路工作原理
电流检测电路是一种重要的电子设备，它主要用于监测、测量和处理电路中的电流。在实际应用中，电流检测电路可用于多种场合，如过流保护、故障检测、电量计量等。本文将详细介绍电流检测电路的工作原理、常见类型
2023-12-19 13:53:22
电流探头的工作原理 如何选择电流探头的频率
电流探头的工作原理 如何选择电流探头的频率 电流探头是一种用于测量电流的电子设备。它可以将电流转换为电压信号，并通过放大和滤波进行处理，最终输出一个与电流强度成正比的电压值。本文将详细介绍电流探头
2024-01-08 14:07:06
如何设计一种大电流高输出阻抗电流镜？
在基本电流镜和DMCM（Dy-namic Matching Current Mirror）电流镜的基础上提出一种高输出阻抗、高匹配精度的电流镜，其性能比传统电流镜更加理想，输出电流能够满足高输出电流的要求。
fbele456
2021-04-14 06:13:14

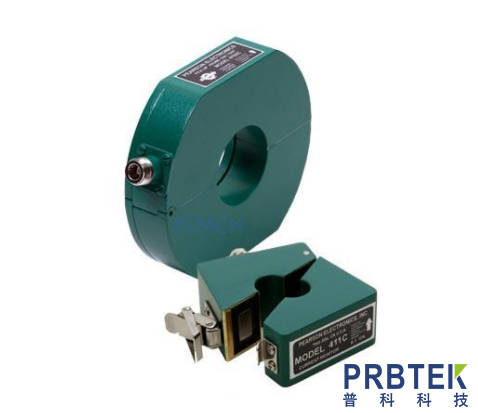

浅谈脉冲电流探头的工作原理
脉冲电流探头是一种专门用于测量高速脉冲电流的探头，它的主要工作原理基于磁场感应定律和法拉第电磁感应定律。本文将详细介绍脉冲电流探头的工作原理。 1，磁场感应定律 脉冲电流探头的工作基于磁场感应定律
2023-04-27 15:55:05
大电流发生器的工作原理是怎么样的
大电流发生器的工作原理是怎么样的 大电流发生器是一种能够产生大电流的电力设备，常用于电力系统、工业生产和科研实验等领域。其工作原理是基于同步发电机的原理，并通过电流放大电路、变压器等装置将输出的电流
2023-12-20 15:01:46
什么是BJT电流镜？
本实验的目的是研究双极性结型晶体管(BJT)电流源或电流镜。电流源的重要特性包括：在宽顺从电压范围保持高输出阻抗、能抑制外部变化（如电源或温度）的影响。
h1654155275.6441
2021-02-24 06:24:07
电流互感器的工作原理及使用注意事项
电流互感器的工作原理与变压器的工作原理有异曲同工之处，其基本的工作原理就是按电—磁—电的转换过程来进行工作的，在一定程度上可以认为电流互感器是一种特殊的变压器。制作电流互感器的作用主要是为了测量主
2020-02-12 19:04:24

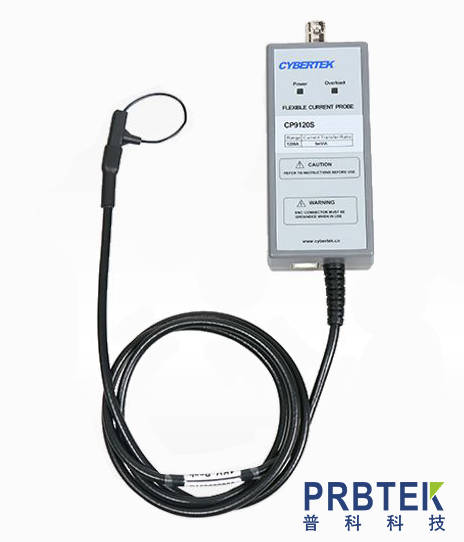

高频柔性电流探头的工作原理及应用方案
