以下是针对 Polar SI9000 PCB 阻抗计算软件的详细中文教程，涵盖核心功能、操作步骤及实用技巧：
一、软件基础认知
-
定位：
SI9000 是专业计算PCB 阻抗控制（如单端线、差分对、共面波导）的工具，通过电磁场仿真保证信号完整性。 -
核心界面：
- 左侧：阻抗模型库（含30+预设模板）
- 右侧：参数输入区（层叠、线宽、材料等）
- 底部：实时阻抗结果（目标阻抗 vs 实际计算值）
二、标准操作流程
步骤1：选择阻抗模型
在左侧模型库中双击选择对应结构：
- 外层单端线：
Surface Microstrip - 内层单端线：
Offset Stripline - 差分线外层：
Edge-Coupled Surface Microstrip - 差分线内层：
Edge-Coupled Offset Stripline - 共面波导：
Coplanar Waveguide
步骤2：输入PCB层叠参数
 在右侧填写（单位通常用mil或μm）： |
参数 | 说明 | 示例值 |
|---|---|---|---|
H1 |
信号层到参考层介质厚度 | 3.5 mil | |
Er1 |
介质介电常数（FR4常用4.2-4.5） | 4.2 | |
W1 |
导线顶部宽度（设计值） | 5 mil | |
W2 |
导线底部宽度（蚀刻后通常<W1） | 4.5 mil | |
T |
铜厚（1 oz铜≈1.4 mil） | 1.2 mil | |
S1 (差分线) |
差分线间距 | 5 mil | |
D1 (共面波导) |
导线到屏蔽GND间距 | 8 mil |
步骤3：调整参数计算阻抗
- 实时反馈：修改参数后，底部立即显示
Zo（单端）或Zdiff（差分） - 目标匹配：调整
W1（线宽）、S1（间距）使Calculated→Target（如50Ω）
步骤4：生成报告
点击菜单栏 File → Save Results 导出文本报告，用于提交PCB厂商确认。
**三、高阶技巧
-
层叠向导（Wizard）
点击Tools → Stackup Wizard可快速构建6/8/10层板层叠结构，自动填充介质厚度和铜厚。 -
公差分析
菜单栏Analysis → Tolerances输入参数波动范围（如H1±10%），软件自动计算阻抗偏差，优化设计冗余。 -
S参数仿真
启用Enable EM Extraction可导出S参数模型，用于HyperLynx等信号完整性仿真。
**四、常见问题处理
-
阻抗计算不准？
核对铜厚实际值（PCB厂1oz铜可能蚀刻后仅1.2 mil），优先采用厂商提供的Er值（FR4批次差异可达±0.2）。 -
模型选择错误？
带状线(Stripline) 必须在两层GND之间；微带线(Microstrip) 仅单侧参考层。 -
差分阻抗偏低？
增加S1（间距）或减小W1（线宽）；或选用更低Er的板材（如Rogers 4350B）。
五、厂商对接关键点
向PCB厂提供设计时需包含：
- 阻抗报告（SI9000计算结果）
- 层叠结构图（标注每层厚度与材质）
- 关键信号线标识（如USB差分对、DDR时钟线）
⚠️ 注意：最终阻抗需以工厂 TDR测试 为准（因实际蚀刻/压合存在公差）。
通过本教程，您可掌握SI9000的核心设计流程。实际项目中需与PCB厂保持沟通，优化参数匹配产线工艺能力。建议使用最新版本 SI9000 v7.1 以上（支持更复杂的高频模型）。

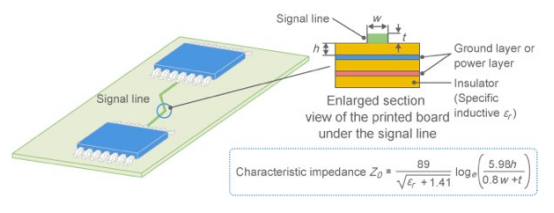

PCB特征阻抗计算神器Polar SI9000
近年来，IC集成度的提高和应用，其信号传输频率和速度越来越高，因而在PCB布线中，信号传输(发射)高到某一定值后，便会受到印制板导线本身的影响，从而导致传 输信号的严重失真或完全丧失。这表明，PCB导线所“流通”的“东西”并不是电流，而是方波信号或脉冲在能量上的传输.
2022-04-02 09:14:48
PCB板阻抗线布线及阻抗参数分享
；工厂使用的阻抗计算工是Polar Si9000，参数如下：H1：介质厚度（阻抗线到参考层之间的厚度）Er1：板材的介电常数 4.2-4.6（PP以4.2计算，Coer以4.5计算）W1：设计线宽W2
山文丰
2020-07-01 15:54:09
信号完整性并不难，教你控制PCB的走线阻抗
SI9000，这是一个很好的计算特征阻抗的工具，现在很多印制板厂都在用这个软件。无论是差分线还是单端线，当计算内层信号的特征阻抗时，你会发现Polar SI9000的计算结果与Allegro仅存在着微小
法规处发
2019-10-02 08:00:00
掌握PCB布线的一些常用规则
阻抗计算和反算（1步完成，完美替代polar Si9000阻抗计算软件） ✅ 一键分析BOM分析（一键分析BOM位号，数量，封装，规格参数等是否正确） ✅ 支持PCB设计文件以及版本对比原作者：吉迷哥 EDA设计精品智汇馆
ZXH22770
2023-04-18 15:04:04
华秋干货铺 | PCB阻抗计算的可制造性设计
的哦！ 在没有华秋DFM软件前，工程师们都是用Polar SI9000计算阻抗，但它不能制作叠层图，需要先画好后，再按照介质厚度模拟阻抗，非常的不方便。 但是，用了华秋DFM软件后，计算阻抗只需几个步骤，输入相关参数，就能得到想要的结果，直接提升几倍的工作效率！
jf_32813774
2023-04-28 11:12:07
什么是阻抗？影响阻抗的因素有哪些？
免费的哦！ 在没有华秋DFM软件前，工程师们都是用Polar SI9000计算阻抗，但它不能制作叠层图，需要先画好后，再按照介质厚度模拟阻抗，非常的不方便。 但是，用了华秋DFM软件后，计算阻抗只需几个步骤，输入相关参数，就能得到想要的结果，直接提升几倍的工作效率！
jf_32813774
2023-04-28 11:01:02
阻抗计算，真的没有那么难！
实用，并且还是免费的哦！ 在没有华秋DFM软件前，工程师们都是用Polar SI9000计算阻抗，但它不能制作叠层图，需要先画好后，再按照介质厚度模拟阻抗，非常的不方便。 但是，用了华秋DFM软件后，计算
邹梦雨
2023-05-04 16:43:04
Cadence 166 Allegro中设置多层板的每一层差分信号线宽和线间距的步骤
简单地说，从PCB板厂拿到各层的Thickness参数（或许介电常数也可以提供）后，利用Si9000设定好差分阻抗100Ω，计算出合适的差分线宽和线间距。
胡bbs2
2019-06-04 06:17:23
怎么在PCB版图上做阻抗控制？
特性阻抗，体现在PCB板上，主要是通过叠层、线宽、线距。在PCB版图布局完成以后，我们要对PCB板进行层叠设计，将PCB板按照一定的厚度叠好以后，根据层叠结构，通过SI9000这个软件来进行阻抗
一只耳朵怪
2020-09-07 17:52:55
PCB仿真软件的电磁场求解器分类
目前商业化的PCB仿真软件主要有： Cadence公司的Sigrity、Ansys公司的SIwave/HFSS、CST公司的CST、Mentor公司的HyperLynx、Polor公司的Si9000等。不同的仿真软件所使用的电磁场求解器各不一样，但是可以大致分为几类：
2019-05-18 09:26:27
无极性电容 Bi-polar＆Non-polar aluminum electrolytic capacitor-双极和无极铝电解电容
2022-04-26 09:58:31
5G通信为什么选择Polar码？
Polar码又被称作极化码，是一种前向纠错编码（FEC）方案，由土耳其教授ErdalArıkan在2008年提出。它是一种线性块码，被认为是实现信道容量的一种方法，特别是在高信噪比（SNR）的情况下
2024-04-19 08:20:02
PCB差分对走线的要求
差分对走线分外层微带线差分模式和内层带状线差分模式两种，通过合理设置参数，阻抗可利用相关阻抗计算软件（如POLAR-SI9000）计算也可利用阻抗计算公式计算。
2019-05-31 15:55:55
麒麟9000l和麒麟9000性能对比
麒麟9000l和麒麟9000性能对比 麒麟9000和麒麟9000L都是华为公司的自研的高端旗舰手机芯片，两者在制程工艺、显示屏和分辨率、AI性能、存储、GPU性能、处理器核心和运行速度都有
2023-09-04 11:24:30

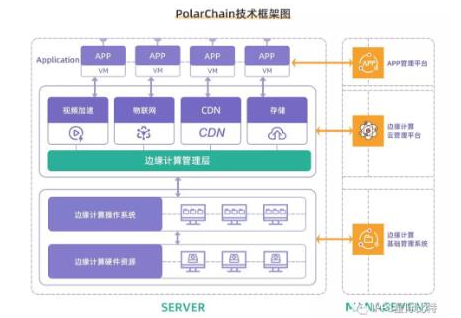

Polar Chain技术正在推动传统边缘计算和区块链技术融合成熟
