低频变压器简介

低频变压器，通常是指工作在工频（50Hz 或 60Hz）或接近工频范围（例如音频范围，20Hz - 20kHz）的电力变压器。它利用电磁感应原理，在不改变频率的前提下，主要实现电压变换、电流变换、阻抗变换、电气隔离等功能。其核心结构通常由铁芯（提供磁路）和绕制在铁芯上的线圈（原边绕组和副边绕组）组成。

主要技术参数

低频变压器的性能和使用由其关键参数决定，主要包括：

额定功率：
- 单位：伏安或瓦特。
- 表示变压器长期安全运行所能输出的最大视在功率（VA）或有功功率（W）。选择时必须确保负载功率不超过额定功率。
- 例如：100VA, 500W。
额定电压：
- 单位：伏特。
- 初级额定电压： 设计时规定的一次侧（输入端）应施加的正常工作电压。
- 次级额定电压： 一次侧施加额定电压、变压器空载（即次级开路）时，次级绕组两端的输出电压。
- 实际负载下的输出电压通常会低于此值（称为电压调整率）。
- 例如：初级220V AC，次级 12V AC。
额定电流：
- 单位：安培。
- 在额定电压、额定功率、额定频率下，一次侧和二次侧能够长期连续通过的电流。
- 由额定功率和额定电压计算得出：I_Rated = S_Rated / U_Rated。
- 例如：100VA / 12V ≈ 8.33A (次级额定电流)。
变比：
- 无量纲。
- 指一次绕组匝数(N₁)与二次绕组匝数(N₂)之比 (K = N₁/N₂)，近似等于初级额定电压与次级额定电压之比 (K ≈ U₁ / U₂)。
- 定义了电压是升高还是降低：K>1 为降压变压器； K<1 为升压变压器； K=1 为隔离变压器。
频率：
- 单位：赫兹。
- 变压器设计工作的交流电频率。
- 最常见的是50Hz（中国、欧洲等）和60Hz（北美、日本、台湾等）。音频变压器工作在20Hz - 20kHz范围。
- 在非设计频率下使用会导致损耗剧增或功能异常。
效率：
- 单位：百分比。
- 指变压器输出有功功率(P₂)与输入有功功率(P₁)之比：η = (P₂ / P₁) × 100%。
- 工频变压器的效率通常在 80%-99% 之间，功率越大效率通常越高。损耗主要来源于铜损(I²R电阻损耗)和铁损(磁滞损耗和涡流损耗)。
空载电流：
- 单位：安培或额定电流百分比。
- 当次级开路，一次侧施加额定电压时，流过一次绕组的电流。主要由励磁电流（建立磁场）和铁损电流组成。
- 空载电流越小，表明铁芯材料好、设计优良、空载损耗小。
电压调整率：
- 单位：百分比。
- 表征变压器带载能力的重要指标。指变压器从空载（输出额定电压U₂₀）到满载（输出额定电流时输出电压U₂ₙ）的电压变化幅度与空载电压之比：ΔU% = [(U₂₀ - U₂ₙ) / U₂₀] × 100%。
- 调整率越小，说明变压器在负载变化时输出电压越稳定，通常由绕组电阻和漏感决定。

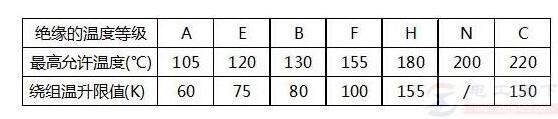

温升：
- 单位：摄氏度。
- 变压器在额定负载、规定环境温度下运行时，绕组或铁芯的温度相对于环境温度的升高值。由损耗（发热）和散热能力决定。
- 是影响变压器寿命和绝缘安全的关键参数。
绝缘电阻：
- 单位：兆欧姆。
- 测量绕组之间、绕组与铁芯/外壳之间，在规定直流电压下的电阻值。反映绝缘材料的性能。绝缘电阻过低存在漏电和击穿风险。
- 通常要求非常高（数百兆欧姆至吉欧姆）。
耐压强度：
- 单位：伏特。
- 在指定时间内（如1分钟），绕组之间、绕组与铁芯/外壳之间，能够承受而不发生击穿的最低交流电压（或等效直流电压）。衡量绝缘系统承受过电压的能力。
- 例如：一次-二次间耐压3000V AC 1分钟。
结构参数：
- 铁芯材质： 常用硅钢片（热轧、冷轧，无取向、取向），铁损和磁饱和密度是主要指标。音频变压器可能用坡莫合金等。
- 铁芯结构： EI型、环形（R型）、C型（壳式或心式）。
- 绕组形式： 分层绕组、分段绕组、自耦变压器（共用部分绕组）还是隔离变压器（独立绕组）。
- 冷却方式： 空气自冷（干式）、油浸自冷/风冷、强迫风冷等。
- 防护等级： IPXX 代码（如 IP20, IP54），表示防尘防水能力。

主要使用范围

低频变压器是电力系统和电子设备中的基础元件，应用极其广泛：

电力传输与配电：
- 升压变压器： 在发电厂出口，将发电机输出的较低电压（如10-20kV）升高到超高压或特高压（如110kV, 220kV, 500kV, 750kV, 1000kV）进行远距离输电，减少线路损耗。
- 降压变压器： 在输电网、配电网的各个节点（变电站），逐步将电压降低到适合工业和民用配电的电压等级（如10kV, 380V/220V）。
- 配电变压器： 将10kV或更低的中压直接降为用户所需的380V/220V低压。常见于电线杆上的箱式变压器、小区配电房内的干式变压器。
电子设备的电源：
- 电源适配器/充电器： 将220V交流电降压为较低的交流电压（如12V AC），然后整流滤波供后续电路使用（早期常见，现在逐渐被开关电源取代，但在特定要求场合仍用）。
- 线性稳压电源： 使用工频变压器降压后，再经过线性稳压器件（如LM78xx）提供纯净、低纹波直流电，用于对电磁干扰敏感的设备（如精密仪器、音频放大器）。
- 仪器内部隔离电源： 为设备内部不同电路模块提供隔离的电压。
电气隔离：
- 安全隔离变压器： 用于医疗器械、实验室设备、手持工具等，将市电与使用者可能接触的部分进行电气隔离，防止触电危险。输出端通常不接地。
- 设备隔离： 消除不同设备间因接地电位差造成的干扰（地环路干扰）。
阻抗匹配：
- 音频变压器： 在音响设备（功率放大器与扬声器之间）、通信设备（电话线路耦合）、测量仪器中，用于将不同阻抗的电路连接起来，实现最大功率传输或信号有效传递，同时提供隔离。
电压/电流测量：
- 电压互感器： 将高电压按比例变换成低电压（通常为100V或100/√3 V）供仪表测量或继电保护用。
- 电流互感器： 将大电流按比例变换成小电流（通常为5A或1A）供仪表测量或继电保护用。
工业控制与自动化：
- 为各种工控设备（如PLC、控制器、接触器、继电器线圈）提供不同电压等级的电源。
- 驱动交流负载（如电磁阀）。
电力电子装置：
- 作为相控整流器、有源滤波器等电力变换设备的前级或后级变压器使用。
试验与测试：
- 调压变压器/自耦变压器： 通过滑动触头改变变比，提供可调的交流输出电压，用于设备调试、实验室测试。
- 耐压试验变压器： 产生高压，用于测试电气设备的绝缘强度。

总结

低频变压器（特别是工频变压器）以其结构成熟、技术可靠、隔离性好、输出纹波低、抗冲击能力强等优点，在电力输送、配电、传统线性电源、安全隔离、精密仪器、音频设备等领域依然扮演着不可替代的角色。虽然开关电源在小功率和效率/体积方面有优势，但在很多要求高可靠性、低噪声、强抗干扰、大功率等级的应用中，低频变压器依然是首选。其关键参数的选择直接关系到系统的安全、效率、性能和寿命。
