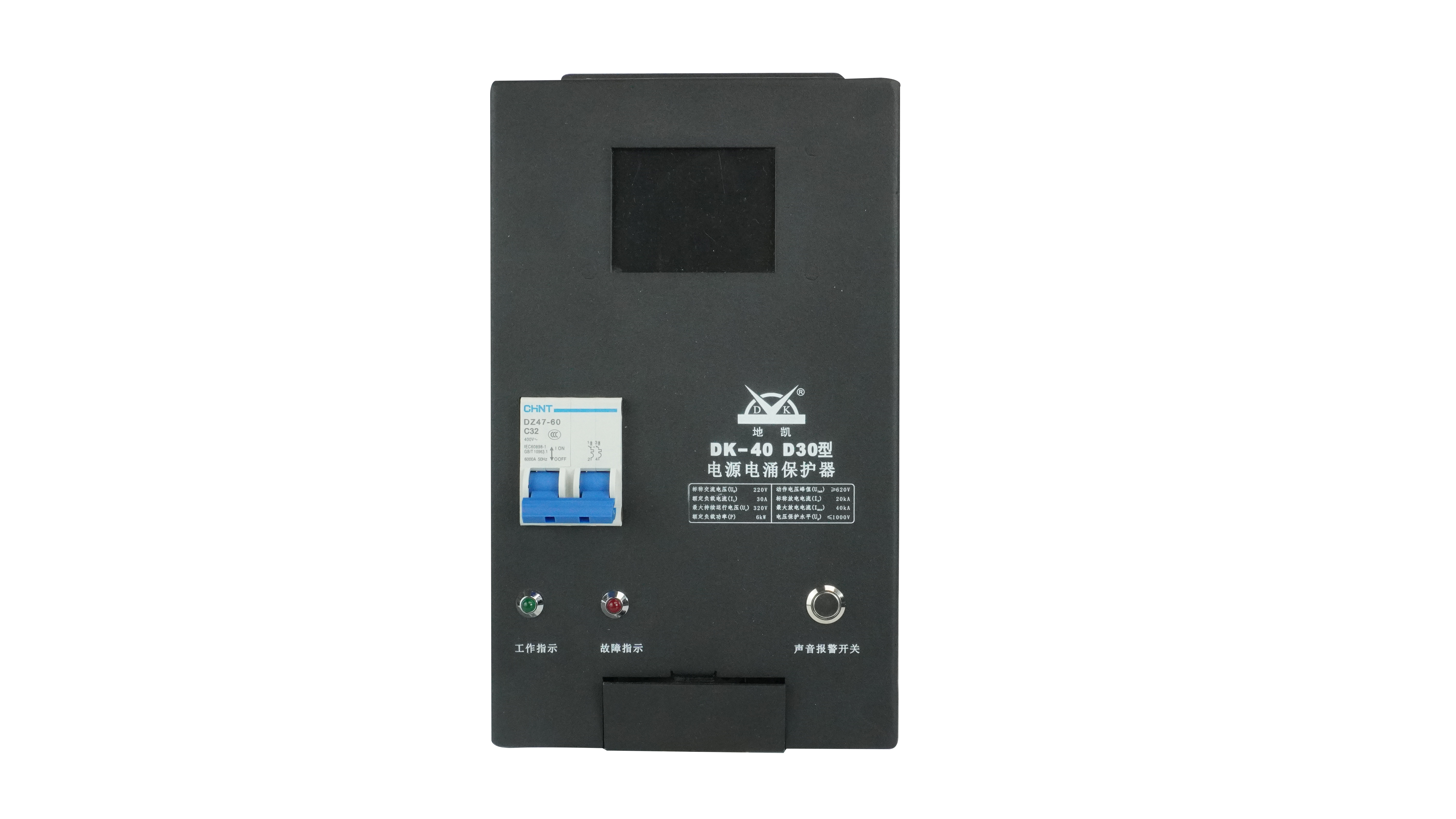

电源电涌保护器

好的，我们来详细解释一下“电源电涌保护器”。

电源电涌保护器（英文：Surge Protective Device，缩写 SPD）是一种安装在电气和电子系统线路上的保护装置。它的核心功能是限制瞬态过电压（也就是电涌或浪涌），并将由此产生的冲击电流泄放到大地，从而保护连接在电路后端的电气和电子设备免受损坏。

简单理解

想象一下你家水管里的水流突然异常猛烈（相当于电路里的电压突然异常升高）。电涌保护器就像一个智能阀门：

正常水流（电压）：阀门大开，水流畅通无阻（设备正常工作）。
猛烈水流（电涌）：阀门瞬间感知到异常压力并自动打开一个旁通泄压口，将大部分危险的水流（电流）快速地分流排走（泄放到大地），只让一小部分安全的水流（电压）通过阀门到达后端设备，从而保护设备不被“冲垮”。

SPD 的关键作用和特性

防御对象：
- 雷击引起的感应电涌：这是最常见的破坏源。即使雷没有直接击中你的房子或电线，附近的雷击也会在电源线、信号线上产生强大的感应电压浪涌。
- 电力系统开关操作：大型设备（如电机、电梯、空调压缩机）启动或停止、电网切换操作等会产生瞬间的操作过电压。
- 静电放电（ESD）：虽然能量较小，但对精密电子元件也有威胁。
保护对象：
- 家用电器：电视、冰箱、洗衣机、空调、电脑、充电器等。
- 办公设备：服务器、电脑、打印机、网络设备。
- 工业设备：PLC、变频器、精密仪器、控制系统。
- 通讯设备：电话、路由器、交换机（通常还需要专门的信号SPD保护信号线）。
核心元件工作原理：
- 压敏电阻（MOV - Metal Oxide Varistor）：最常用的元件。在正常电压下电阻极高（相当于断路）；当电压超过其额定值（钳位电压）时，电阻瞬间变得极低，泄放电流。但MOV有一定寿命，经受多次冲击后会逐渐劣化甚至失效。
- 气体放电管（GDT）：通常用于粗保护或信号线。内部惰性气体在高压下电离击穿形成通路泄放电流。响应速度比MOV慢，但通流能力大。
- 瞬态电压抑制二极管（TVS Diode）：响应速度最快，钳位电压最低，常用于精密电子设备的端口保护，通流能力相对较小。
- 现代SPD常采用多种元件组合（如MOV+GDT），实现最佳的保护性能和成本平衡。
种类（按标准和安装位置分）：
- Type 1 (T1) / Class I SPD：
  - 位置：安装在建筑物总配电进线处（主配电箱）。
  - 目的：承受直击雷或附近雷击产生的部分雷电流（10/350μs波形），做粗保护。通常要求安装在有外部防雷装置（避雷针/带）的系统入口处。
  - 特点：通流容量非常大。

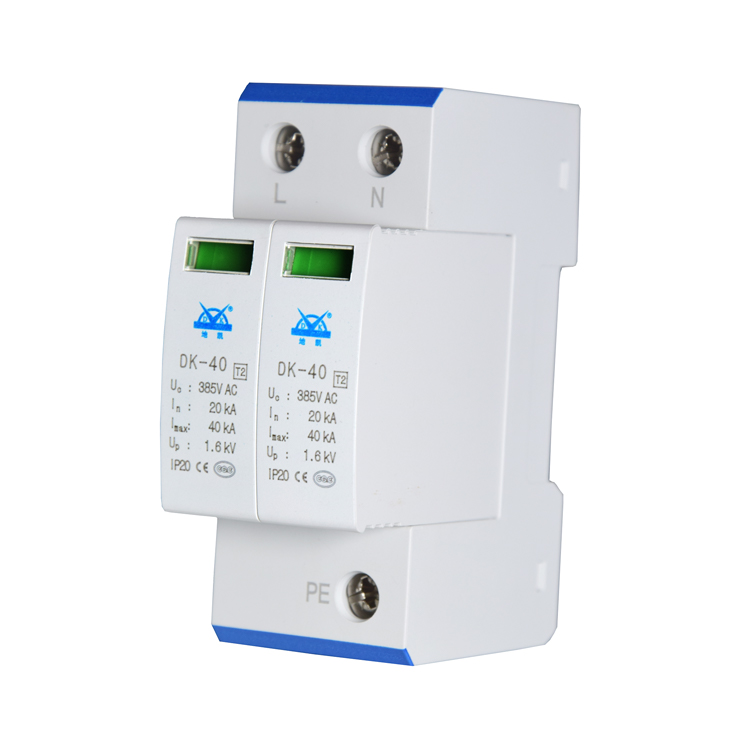

- Type 2 (T2) / Class II SPD：
  - 位置：安装在分配电箱（楼层、区域或重要设备前端）。
  - 目的：进一步限制经过Type 1 SPD后残余的浪涌电压，以及抑制本地开关操作产生的过电压（8/20μs波形）。是应用最广泛的主保护。
  - 特点：通流容量大。
- Type 3 (T3) / Class III SPD：
  - 位置：安装在终端设备前端（插座式、排插式、设备端）。
  - 目的：对非常敏感的电子设备提供精细保护，钳制Type 2 SPD后的残余浪涌以及线路上的高频干扰（组合波1.2/50μs + 8/20μs）。
  - 特点：响应速度要求更高，通流容量相对较小。不能单独使用，必须安装在Type 2 SPD之后。

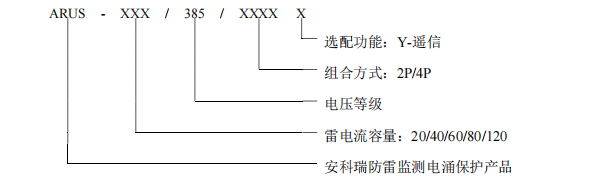

重要参数：
- 最大持续运行电压 (Uc)：SPD能长期承受而不动作的最大交流或直流电压（如275V AC, 385V AC, 440V AC等）。必须高于线路的正常工作电压。
- 标称放电电流 (In)：SPD能多次（通常15次）承受而不损坏的标准8/20μs波形电流峰值（如20kA, 40kA）。代表其基本通流能力。
- 最大放电电流 (Imax / Iimp - 针对T1)：SPD仅能承受一次而不损坏的峰值电流（对于T1是10/350μs波形，对于T2/T3是8/20μs波形）。代表其极限通流能力。
- 电压保护水平 (Up)：SPD动作后在端子间产生的峰值电压（即在设备端实际能“看到”的最高残余电压，单位kV）。Up值越低，说明保护效果越好（留给设备的过电压越小）。选择SPD时，Up值应低于被保护设备的耐压水平。
- 响应时间：从浪涌发生到SPD开始显著动作限压的时间（纳秒级）。理论上越短越好，但实际应用中线路电感等影响更大。

总结与关键点

必需品：在现代电子设备普及、电网复杂、雷电活动频繁的环境下，电源电涌保护器是防止设备意外损坏、保障数据安全、减少经济损失的重要安全装置。

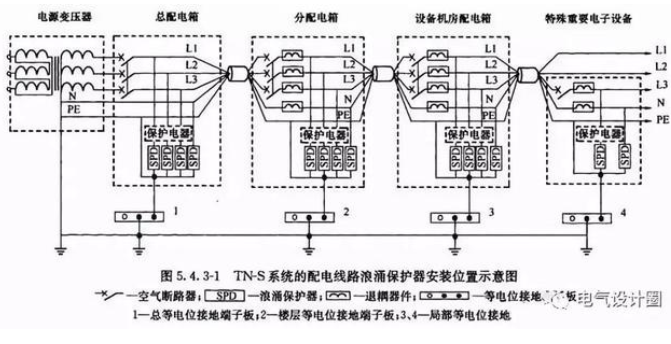

分级保护：最有效的保护方案通常是I级 + II级（入户总进线+分配电箱），或在II级后对特别敏感设备再加III级（插座/设备端）。

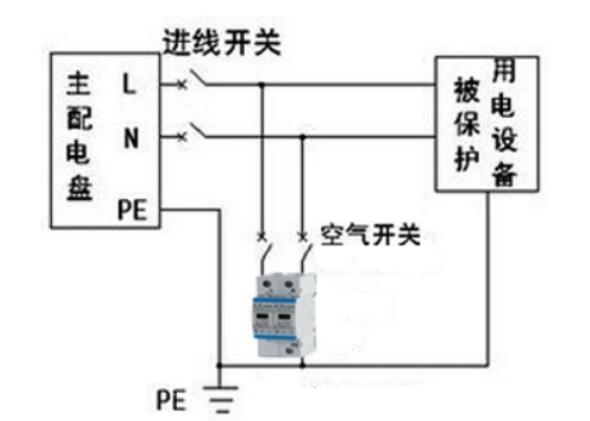

专业安装：SPD安装（特别是I级和II级）需要专业的电工进行，良好的接地（PE线）是SPD发挥作用的基础和关键！接地不良，SPD等于摆设甚至可能引发危险。

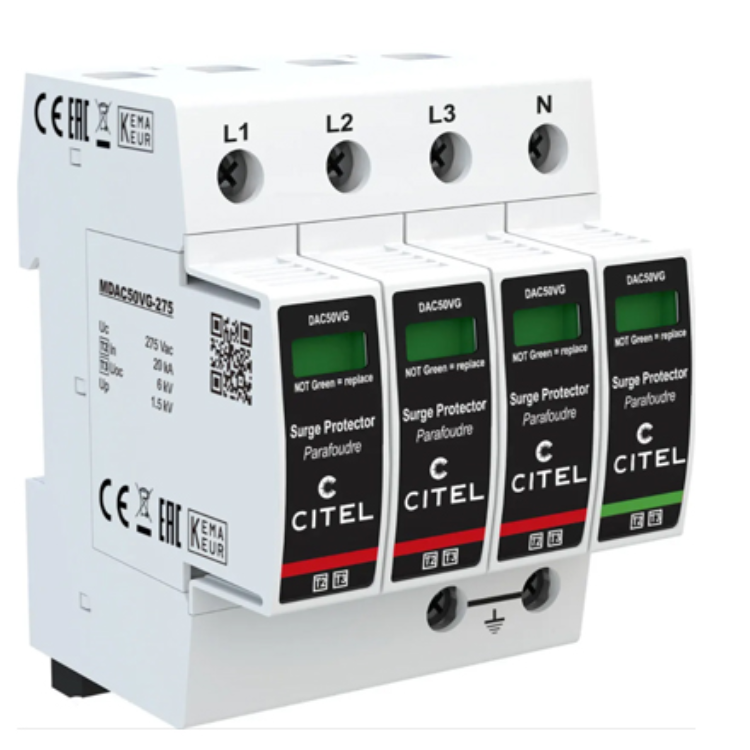

关注状态/寿命：SPD（尤其是MOV类型的）是消耗品。劣化或失效后需要更换。许多SPD带有状态指示窗（绿色/红色）或遥信触点，需要定期检查。
不能防直击雷：SPD主要用于防护传导过来的感应浪涌和操作过电压，不能防止建筑物或线路被直击雷击中。直击雷防护需要外部防雷装置（避雷针/带/网）和良好的接地系统配合。

选择和使用电源电涌保护器时，务必考虑安装位置、保护等级、关键参数（Uc, In, Imax, Up）、接地质量以及被保护设备的价值和敏感性。对于家庭用户，选择符合标准的插座式或排插式SPD（相当于Type 3）是简便有效的基础防护措施；对于整栋建筑或重要设备，则应考虑专业的I级和II级SPD集成方案。
