好的，“TTL信号”指的是 晶体管-晶体管逻辑电平信号。
以下是它的关键特点和中文解释：
- 定义： 它源自 晶体管-晶体管逻辑 电路家族（如经典的 74 系列数字集成电路）。
- 电平标准：
- 高电平： 通常代表逻辑 “1”。对于标准的 5V TTL 逻辑：
- 最低可接受的输入高电平 Vih(min) 约为 2.0V。
- 典型的输出高电平 Voh 一般在 2.4V 到接近 5V（Vcc） 之间。
- 低电平： 通常代表逻辑 “0”。对于标准的 5V TTL 逻辑：
- 最高可接受的输入低电平 Vil(max) 约为 0.8V。
- 典型的输出低电平 Vol 一般在 0.2V 到 0.4V 之间。
- 高电平： 通常代表逻辑 “1”。对于标准的 5V TTL 逻辑：
- 核心特点：
- 供电电压： 经典 TTL 电路工作在 +5V 电源（Vcc）下（范围通常是 4.75V - 5.25V）。
- 输入特性： TTL 输入端在悬空（没有连接）时，通常会被内部电路上拉，等效于输入高电平（逻辑“1”）。这是 TTL 输入端的一个显著特点。
- 输出特性： TTL 输出级通常采用 图腾柱（推挽） 结构，具有较强的电流驱动能力（拉电流和灌电流能力都比较强）。
- 应用与现状：
- 虽然纯粹的 TTL 芯片（使用双极型晶体管）现在已较少在新设计中使用（被功耗更低、集成度更高的 CMOS 技术如 HCT、LVTTL 等取代），但 “TTL电平”或“TTL兼容” 这个概念依然非常重要和广泛使用。
- 许多现代数字电路（如微控制器、FPGA、CPLD）的 I/O 引脚都设计为 兼容 TTL 电平标准。这意味着：
- 它们能正确识别 TTL 定义的高电平（>2.0V）和低电平（<0.8V）。
- 它们的输出电平也能被传统的 TTL 输入正确识别（输出高电平 > 2.4V，输出低电平 < 0.4V）。
- 示波器探头上的 “TTL” 触发模式 指的就是根据上述电压阈值（通常是约 1.4V 作为阈值）来触发捕获信号。
简单总结：
TTL 信号是指符合 晶体管-晶体管逻辑 家族电平标准的数字信号，其核心特征是工作在 +5V 供电下，逻辑“1”对应约 ≥2.0V，逻辑“0”对应约 ≤0.8V。尽管纯 TTL 芯片已不常用，但 TTL 电平标准 仍然是数字电子领域广泛遵循的基础接口规范之一，许多现代器件都兼容此标准。
军工板卡的TTL信号间隔测试挑战
客户面临着对待测信号进行复杂处理以及军工板卡的TTL信号间隔测试两大挑战。对待测信号而言，需要在正向脉冲和负向脉冲中叠加特定电平的方波干扰，并输出经过处理后的信号。
2023-11-08 14:23:05
函数信号发生器能否用主信号端产生TTL信号（不是用TTL输出端）？
函数信号发生器能否用主信号端产生TTL信号（不是用TTL输出端）？ 函数信号发生器是一种测试仪器，用于产生各种类型和频率的电子信号。它通常由一个控制器和一个信号发生器模块组成。信号发生器模块通常
2023-11-20 16:23:45
如何用labview通过u***转TTL适配器，发送一个TTL信号？
已有上位机，安装好labview和u***转TTL适配器（PL2303HX模块）请教如何用labview控制u***转TTL适配器（PL2303HX模块），向下位机的bnc端口发送一个TTL信号？
ffff9999
2020-05-12 09:55:18
RS232接口转换为TTL信号的方法
RS232接口转换为TTL信号的方法主要包括使用专门的RS232转TTL转换器以及自制转换电路两种方式。以下是这两种方法的详细步骤和注意事项： 一、使用RS232转TTL转换器 了解转换器接口
2024-12-19 09:36:55
什么叫做LVDS信号？请问TTL信号与LVDS信号有什么区别？
什么叫做LVDS信号？请问TTL信号与LVDS信号有什么区别？ LVDS信号 LVDS（Low Voltage Differential Signaling）又称低压差分信号传输技术，是一种采用差分
2023-10-18 15:38:18
国腾GM8285C一颗TTL信号转换成单路LVDS信号的转接芯片，欢迎来询
`功能：GM8285C是一颗将TTL信号转换成单路LVDS信号的转接芯片，其应用图如下：产品特征：输入：TTL输入信号格式：RGB888/666/565输出：Single link LVDS输入
Gtina
2020-04-03 10:17:24
GM8284DD国腾原装正品LVDSTTL信号转换成TTL信号的转接芯片
1. 型号：GM8284DD2. 功能：GM8284DD是一颗将单路LVDSTTL信号转换成TTL信号的转接芯片，其应用图如下：3. 产品特征：输入：Single link LVDS输入时钟频率
Gtina
2021-04-20 15:58:55
GM8284DD国腾原装正品LVDSTTL信号转换成TTL信号的转接芯片
1. 型号：GM8284DD2. 功能：GM8284DD是一颗将单路LVDSTTL信号转换成TTL信号的转接芯片，其应用图如下：3. 产品特征：输入：Single link LVDS输入时钟频率
Gtina
2020-04-21 09:50:41
简易模拟量TTL信号调节工装
是单片机外围的复位电路啊，去耦电容啊，晶振啊，还有调试口。由于该单片机没有DA，所以后续的电压调节需要通过pwm信号经过两个阻容变成可调电压。用到的功能大概有：ADC采集输出的电压(有精力后续加上pid算法
一缕阳光下的温柔
2021-05-23 22:23:09
简易模拟量TTL信号调节工装--电路部分
、TTL信号部分刚开始考虑采用推挽的结构输出（上管NPN下管PNP），后来查电路时偶然翻到一篇文章，说是推挽电路和图腾柱其实是不一样的，推挽的输出大小是受输入信号来控制的，而我只打算用单片机的IO来控制
一缕阳光下的温柔
2021-05-23 22:37:23

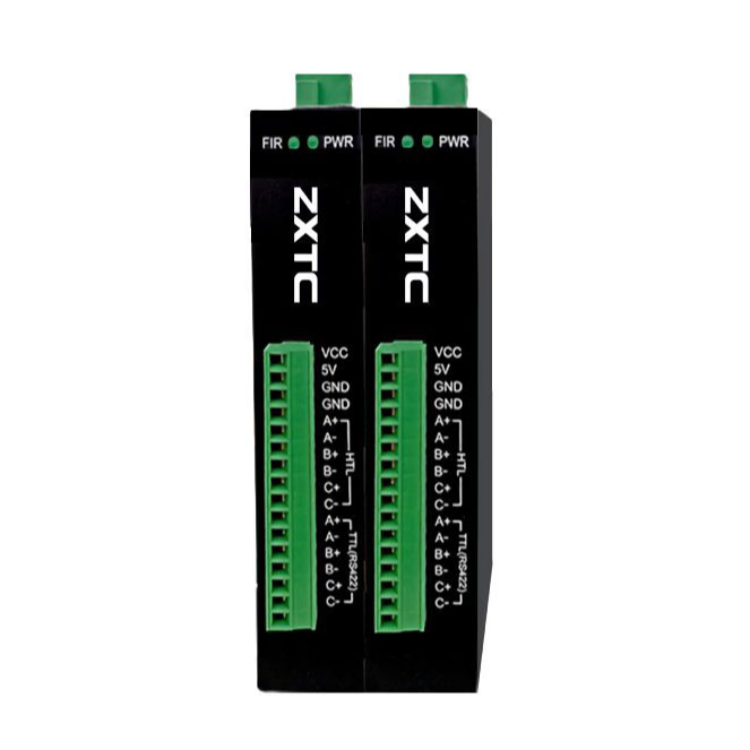

编码器HTL/TTL信号光纤转换器
2024-06-21 09:52:11
在设计中扩展串行端口的入门知识分享
即使USB出现，串行端口也不会消亡。对于术语“串行端口”，我们通常指的是或多或少符合RS-232 标准或相应的TTL 信号的硬件。
2023-08-18 17:24:56
TTL芯片的工作原理解析 TTL信号的传输距离限制
和信号传输距离限制的介绍： TTL芯片的工作原理 基本结构 ：TTL芯片通常由输入级、中间级和输出级组成。输入级负责接收输入信号，中间级进行逻辑运算，输出级则提供输出信号。 逻辑门类型 ：TTL芯片可以包含多种逻辑门，如与门（AND）、或门（
2024-11-18 10:27:57
GM8827C多通道LVDS串行发送器概述
GM8827C实现以7：1的压缩比将27位CMOS/TTL信号（RGB 8位和HSYNC、VSYNC、 DE）换成串行 LVDS 输出数据流。输入时钟经内部锁相后，同频率输出，同时转换为 LVDS
hfgfsds
2022-01-25 06:53:00
ARM9 mini2451裸机之LCD液晶显示器学习资料分享（一）
、OLED等。CPU或显卡发出的图像数据是TTL信号，LCD本身接收的也是TTL信号。由于TTL信号在高速率的长距离传输时性能不佳，抗干扰能力也比较差，后来又提出了多种接口，比如LVDS、TMDS、GVIF
YYXIAO
2022-05-20 15:45:37

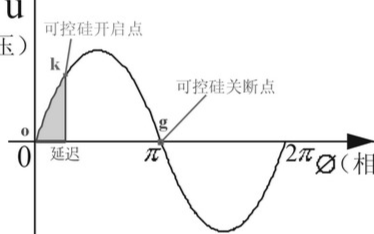

采用AVR单片机ATMEGA8实现通用外置功率调控装置的应用设计
