以下是 1117稳压芯片的常见封装引脚图及中文说明。常见封装包括TO-220、SOT-223、SOT-89等，具体引脚排列如下：
1. TO-220 封装（直插式）
引脚图：
┌───┐
│ │ ← 散热片 (通常与中间引脚相连)
├─┬─┬─┤
│ │ │
1 2 3 - 引脚功能：
- 引脚1（左侧）：接地/调整端 (GND/ADJ)
固定电压版：接地（GND）
可调电压版：调整端（ADJ），需外接电阻网络 - 引脚2（中间）：输出电压端 (Vout) → 连接负载
- 引脚3（右侧）：输入电压端 (Vin) → 接输入电源（+5V/12V等）
- 引脚1（左侧）：接地/调整端 (GND/ADJ)
? 注意：中间引脚（Vout）与金属散热片内部连通，安装时避免触碰其他元件。

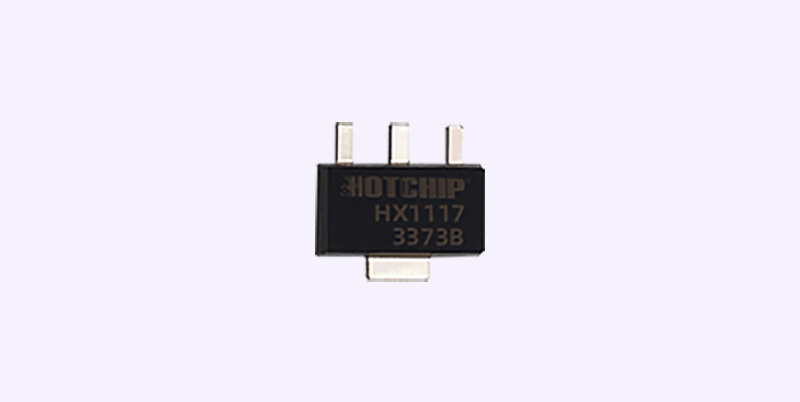

2. SOT-223 封装（贴片式）
引脚图（俯视图）：
┌───────┐
│4 │ ← 散热焊盘 (底部，与引脚2相连)
├─┬─┬─┤
1 2 3 - 引脚功能：
- 引脚1：接地/调整端 (GND/ADJ)
固定电压版：接地（GND）
可调电压版：调整端（ADJ） - 引脚2：输出电压端 (Vout) → 连接负载
（⚠️ 散热焊盘与Vout直通，布线时需隔离其他网络） - 引脚3：输入电压端 (Vin) → 接输入电源
- 散热焊盘（引脚4）：与Vout连通，需大面积铺铜散热。
- 引脚1：接地/调整端 (GND/ADJ)
3. SOT-89 封装（小体积贴片）
引脚图（俯视图）：
┌───┐
│ │ ← 散热片（底部中心，与引脚2相连）
├─┬─┬─┤
1 2 3 - 引脚功能：
- 引脚1：输入电压端 (Vin)
- 引脚2：接地/调整端 (GND/ADJ)
固定电压版：GND
可调电压版：ADJ - 引脚3：输出电压端 (Vout)
- 散热片：与引脚2（GND/ADJ）连通。
关键提示：
- 固定版 vs 可调版：
- 固定版（如 AMS1117-3.3）：引脚1为 GND。
- 可调版（如 AMS1117-ADJ）：引脚1为 ADJ（需外接分压电阻）。
- 散热设计：
TO-220和SOT-223的散热片分别连接Vout/GND，布局时需考虑电气隔离和散热面积。 - 实物识别：

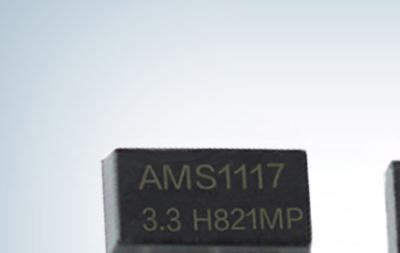

芯片表面通常印有型号（如L1117、AMS1117），后缀标注电压（-3.3、-5.0）或ADJ。
典型应用电路
- 固定电压版（3.3V输出）：
Vin --[10μF]--┬─ Vin │ GND │ Vout --[22μF]--┬─ 负载 │ GND - 可调电压版：
Vin ──┬─ Vin │ │ R1 ├── ADJ ──┴─ R2 ── GND │ Vout ── 负载输出电压：Vout = 1.25V × (1 + R2/R1)
建议查阅具体型号的官方手册以确认引脚定义（如TI、AMS、华晶等厂商设计可能略有差异）。
? 示例手册关键词："AMS1117 Datasheet" → TI官网 或 ALldatasheet 搜索。
如果需要某个封装的具体图纸，可提供型号和封装类型，我会进一步说明！
ams1117-3.3v电源稳压芯片低压差线性稳压器

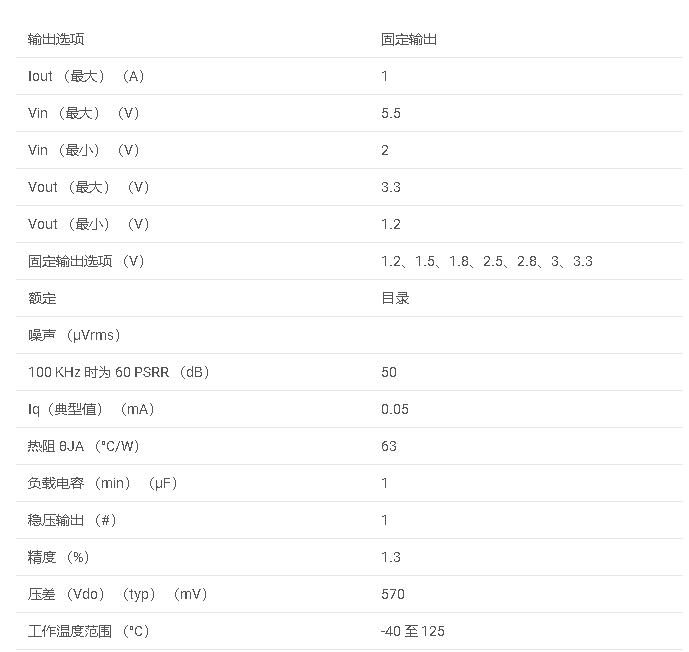

，和5.0V。AMS1117-3.3是一种输出电压为3.3V的正向低压降稳压器，适用于高效率线性稳压器。 ams1117-3.3v管脚图 ams1117-3.3v稳压芯片特点 ■ 最大输出电流为 1A
2021-09-24 17:53:12
低压差线性稳压芯片AMS1117的使用
此篇介绍后一部分LDO（低压差线性稳压芯片AMS1117）的使用，与前半部分开关芯片类似，AMS1117**也有固定输出与可调输出的型号区分**，此处使用的是3.3V固定电压输出。
dfgsdf
2021-11-12 06:50:48
ams1117-3.3引脚图及功能
。 AMS1117-3.3引脚图： AMS1117-3.3功能： 固定输出电压为1.5V、1.8V、2.5V、2.85V、3.0V、3.3V、5.0V和可调版本，具有1%的精度
2021-07-06 17:13:51
AMS1117芯片的工作原理

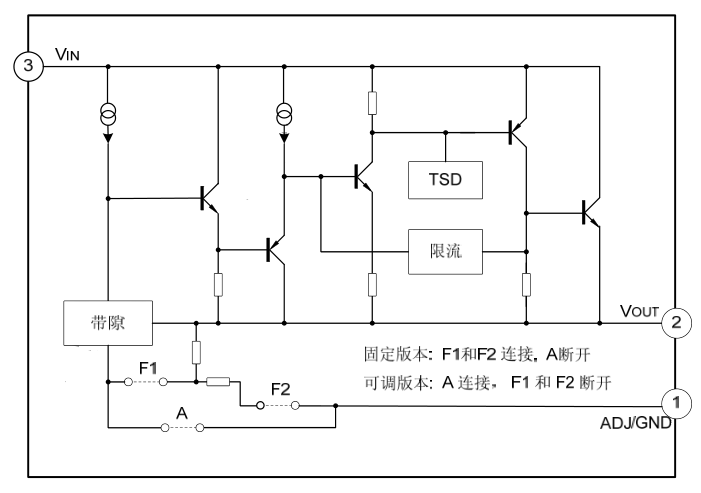

低压差稳压器–AMS1117芯片简介结构从内部框图可以看出，ASM1117提供电流限制和热保护（TSD），以防环境温度造成过高的结温。电路包含1个齐纳调节的带隙参考电压以确保输出电压的精度在±1
