接触器自锁接线图正反转控制电路

今天我们介绍一个经典电路，接触器自锁电路，大部分电路图都是由自锁电路演变而来，比如接触器互锁可以实现电机正反转，自动往返，星三角降压启动等等一些电路，那么接触器自锁到底怎么接线，怎么实现？下面我们一起来看下电路图：

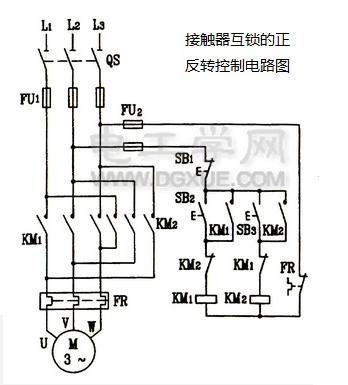

三相电机正反转控制电路实物接线如下图所示，该接线图中，电机的正转和反转都有自锁功能，同时又实现了正转与反转之间的互锁。

本文介绍了380V电机正反转接触器接线图，以及双重联锁的正反转控制的工作原理，四条导线的正确接入方法，供大家参考。

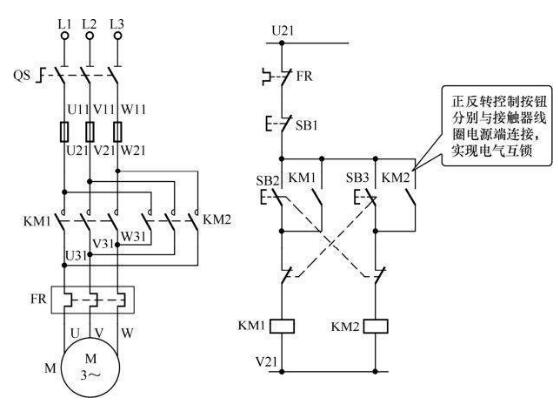

为克服接触器互锁正反转控制电路和按钮互锁正反转控制电路的不足，在按钮互锁的基础上又增加了接触器互锁，构成了按钮、接触器互锁正反转控制线路，也称为防止相间短路的正反转控制电路。

接触器是一种用于控制大功率设备或电路的自动开关，广泛应用于工业自动化、电力系统、家用电器等领域。接触器的自锁接线方法是指在接触器的控制电路中加入自锁回路，使得接触器在接通后能够保持闭合状态，直到有

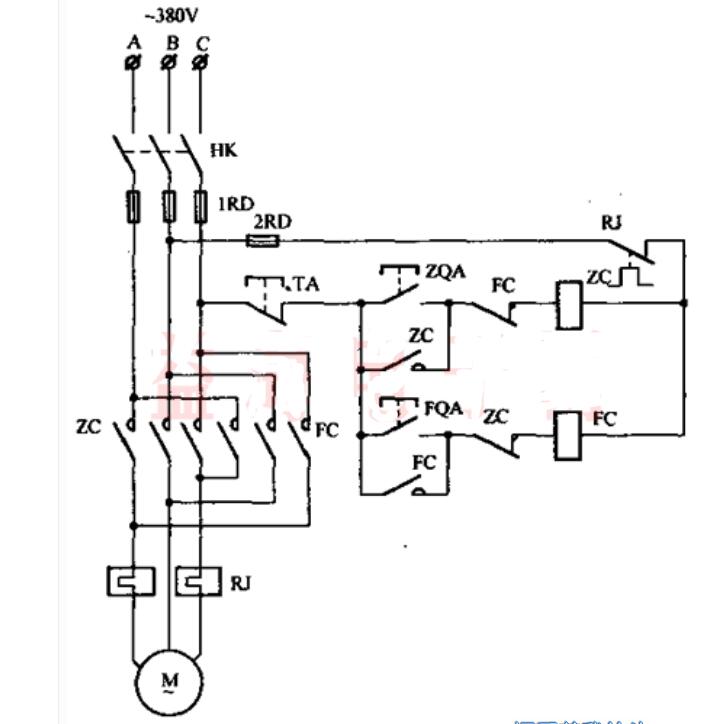

如图所示为接触器联锁正反转控制线路。图中采用了两个接触器，即正转用的接触器ZC和反转用的接触器FC，由于接触器的主触点接线的相序不同，所以当两个接触器分别单独工作时，电动机的旋转方向相反。线路要求

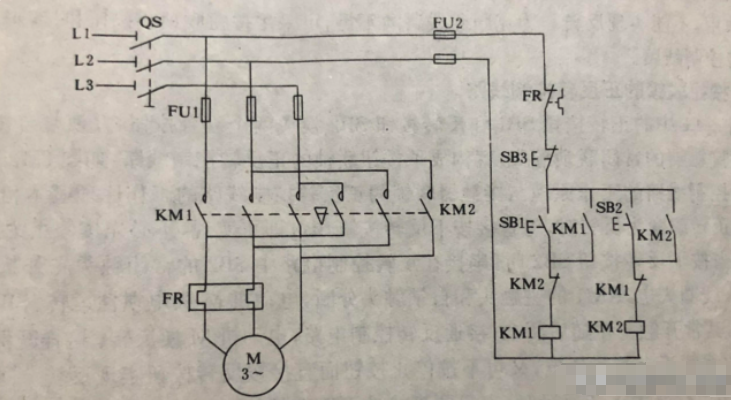

正反转控制电路，通过接触器、按钮双重联锁对电路进行保护。

接触器自锁电路图还有很多元件，比如热继电器，熔断器，指示灯等等，今天主要讲解自锁接线，如果原件太多可能不好理解，所以把接触器的元件去掉，只讲接触器自锁。

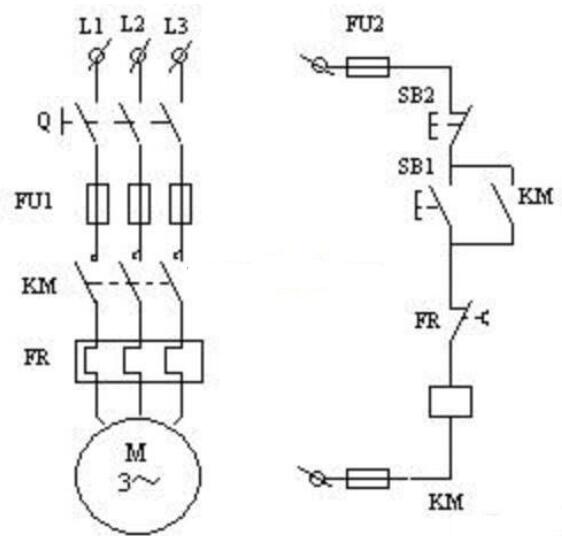

　接触器自锁是工业控制最基础的电路之一。如图所示：当按下常开点动按钮SB1，交流接触器KM线圈通电，主触头闭合电动机运行，同时辅助触头KM闭合，电路自锁，松开按钮SB1电动仍继续运行；当按下常闭点动

SB2为正转按钮，SB3为反转按钮，SB1为停止按钮。KM1、KM2分别是正反转控制交流接触器，各有4组动合触点，其中一组用于自锁，另外3组用于电动机的正反转控制。

220v交流接触器怎么控制正反转？ 220V交流接触器是一种重要的电器元件，在实际工作中广泛应用于机械、冶金、化工、电力等领域。在这些行业中，经常需要将电机进行正反转操作，因此如何控制接触器的正反转

这是非常齐全的一篇电工接线图的文章，包含开关接线图断路器、接触器控制回路接线图，电机逆转、正转原理接线图，电表进出接线图，电路开关接线图，电热偶接线图。

给定的条件下，接触器在各种情况下保持通电或断电的状态。互锁则是指在给定的条件下，接触器在不同的情况下只能处于通电或断电的一个状态。 接下来，我们来详细讨论自锁的原理和应用。自锁的原理是通过控制电路的逻辑关系

大家好，我是小当家。上一期我们讲了“倒顺开关的正反转控制线路”，在生活中因为倒顺开关正反转的控制线路比较有局限性所以我们使用的地方较少，这期我们讲一下使用较为广泛的“接触器联锁的正反转控制线路”

控制电路的基本原理 正反转控制电路是一种常见的电气控制电路，主要用于控制电动机的正反转运动。其基本原理是利用接触器和继电器实现对电动机的控制。当按下正转按钮时，正转接触器吸合，电动机正转；当按下反转按钮时

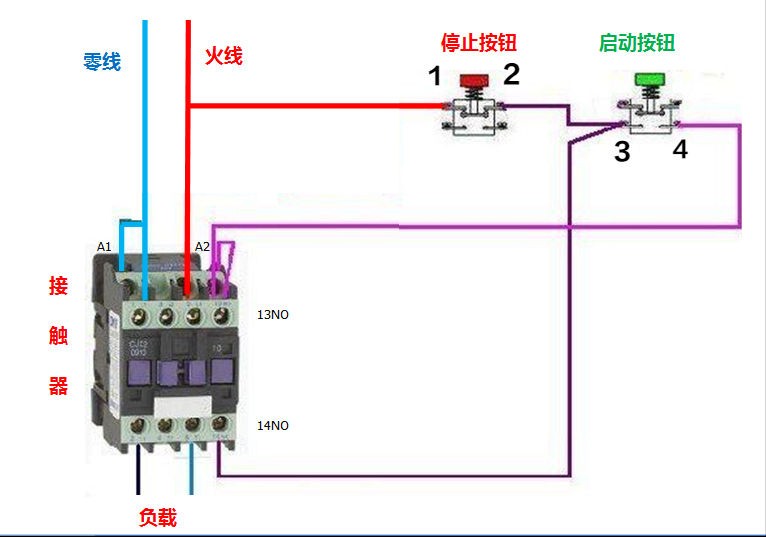

前面的文章我讲了接触器的自锁电路的实物电路图接线方式。

如果想学习接触器的接线，那么最基本的两个电路一定要懂，一个是自锁一个是互锁。自锁的要点，线圈吸合以后通过接触器自身的常开点持续供电实现自锁。自锁用的按钮开关是自复开关。

自锁和互锁都是接触器和按钮在实际应用中的常见接线方法，这些要从接触器和按钮的工作特点说起。

三相电机实现正反转控制的电路图，通过多个电气原理图来讲解电机正反转控制的执行过程，至整个正反转控制电路图中。 三相电机正反转控制电路图：          三相电机正反转电路图         QS

本文主要介绍了plc控制变频器正反转接线图说明。

接触器的自锁电路是怎么回事呢？

本文主要阐述了温控器与接触器接线图。

PLC控制电机正反转是工业控制中的典型应用，核心逻辑是通过接触器（或继电器继电器）控制电机的相序，同时需要加入互锁和自锁保护，防止接触器冲突或误动作。控制逻辑与硬件接线1.硬件元件IO地址根据

无触点换向接触器是一种新型的三相交流电机正反转控制器，可用来控制22KW及其以下三相交流异步电动机的正反转换相，它采用的是三相三控电路，通过其中两相电压换相实现电机换向功能。

反转控制：先按SB1→KM1线圈断电→KM1自锁触头断开、KM1互锁触头闭合、KM1主触头断开→电动机M断电→按下SB3→KM2线圈通电→KM2自锁触头闭合、KM2互锁触头断开、KM2主触头闭合→电动机M反转。

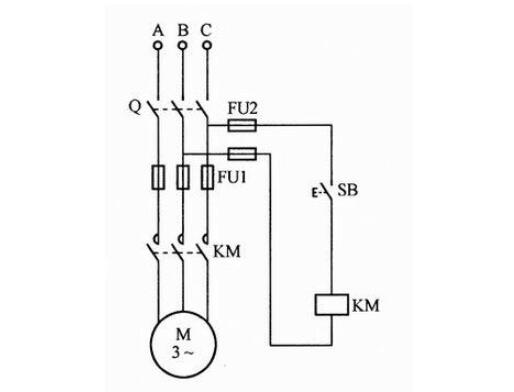

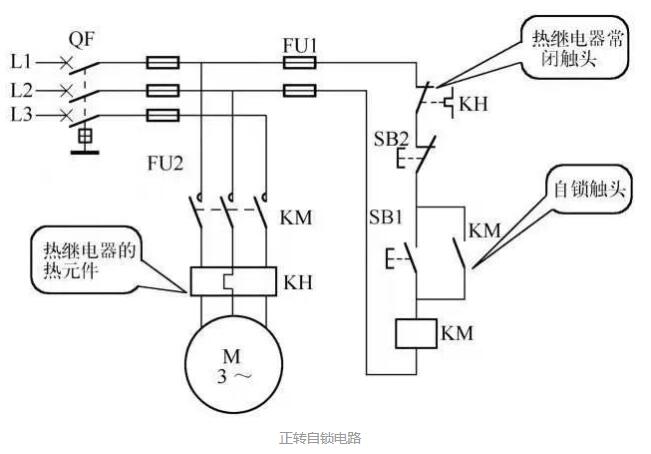

在很多场合，要求电动机在松开启动按钮SB后，也能保持连续运转。另外，从安全的角度来说，希望电路能实现短路保护、欠压和失压（零压）保护，以及过载保护作用。下图是一个具有过载保护的接触器自锁正转控制的电路，可以实现以上所提出的控制要求。

本文主要介绍了双速电机正反转接线图。

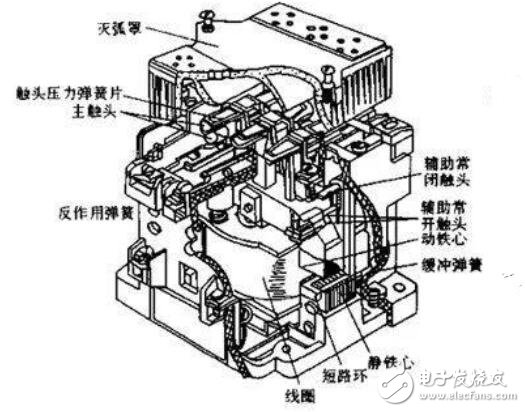

接触器如何吸合运转？接触器自锁到底怎么接线？ 接触器是一种通过电磁力控制开关的电器元件，在电路中具有广泛的应用。接触器的吸合运转是指当接触器线圈通电时，电磁力使得接触器的触点吸合，从而实现电路的闭合
