接触器互锁正反转控制电路接线

为克服接触器互锁正反转控制电路和按钮互锁正反转控制电路的不足，在按钮互锁的基础上又增加了接触器互锁，构成了按钮、接触器互锁正反转控制线路，也称为防止相间短路的正反转控制电路。

接触器线圈不能同时通电。为此，在正转与反转控制电路中线圈分别交叉串联了FC和ZC的常闭触点，以保证ZC和FC不会同时通电。该触点称互锁触点，或联锁触点。

正反转控制电路，通过接触器、按钮双重联锁对电路进行保护。

有关正反转电路的知识，互锁正反转电路的两种实现方式，一种是接触器互锁正反转，一种是按钮互锁正反转，学习下这两种电路的工作原理，下面一起来看下。

SB2为正转按钮，SB3为反转按钮，SB1为停止按钮。KM1、KM2分别是正反转控制交流接触器，各有4组动合触点，其中一组用于自锁，另外3组用于电动机的正反转控制。

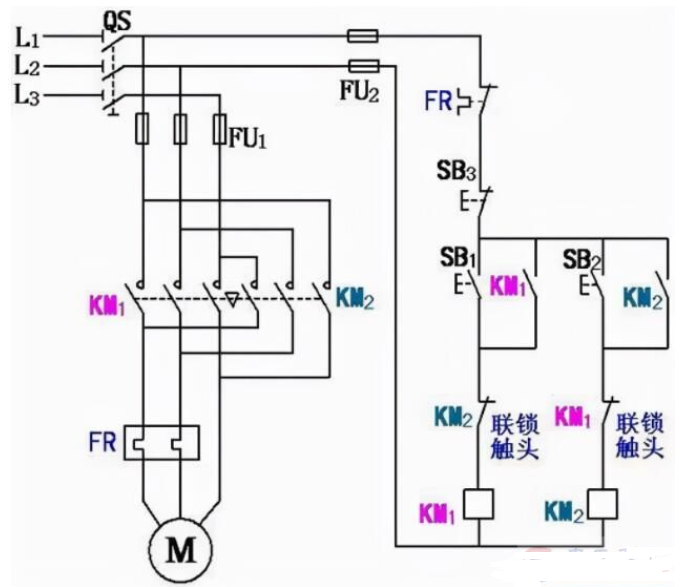

互锁就是两个接触器不能同时吸合，一般用在电机正反转电路中，若两个接触器同时吸合，将发生电源相与相之间短路。电气互锁的接法是：KM1接触器的常闭触头串联在KM2接触器的线圈回路，KM2接触器的常闭触头

220v交流接触器怎么控制正反转？ 220V交流接触器是一种重要的电器元件，在实际工作中广泛应用于机械、冶金、化工、电力等领域。在这些行业中，经常需要将电机进行正反转操作，因此如何控制接触器的正反转

反转控制：先按SB1→KM1线圈断电→KM1自锁触头断开、KM1互锁触头闭合、KM1主触头断开→电动机M断电→按下SB3→KM2线圈通电→KM2自锁触头闭合、KM2互锁触头断开、KM2主触头闭合→电动机M反转。

电气电路控制和PLC控制之间的原理是相通的，自然的电气控制都可以通过PLC更加方便，高效的演绎，那么电气控制电路具体是怎么产生的?又是怎么样转换为PLC梯形图，进而转化为PLC受控的逻辑指令的，为了更加清晰直观的说明这一路的变化，以最简单的：按钮互锁正反转控制电路为例。

今天我们介绍一个经典电路，接触器自锁电路，大部分电路图都是由自锁电路演变而来，比如接触器互锁可以实现电机正反转，自动往返，星三角降压启动等等一些电路，那么接触器自锁到底怎么接线，怎么实现？下面我们一起来看下电路图：

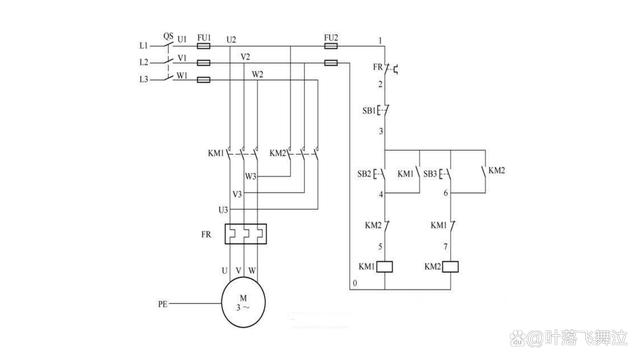

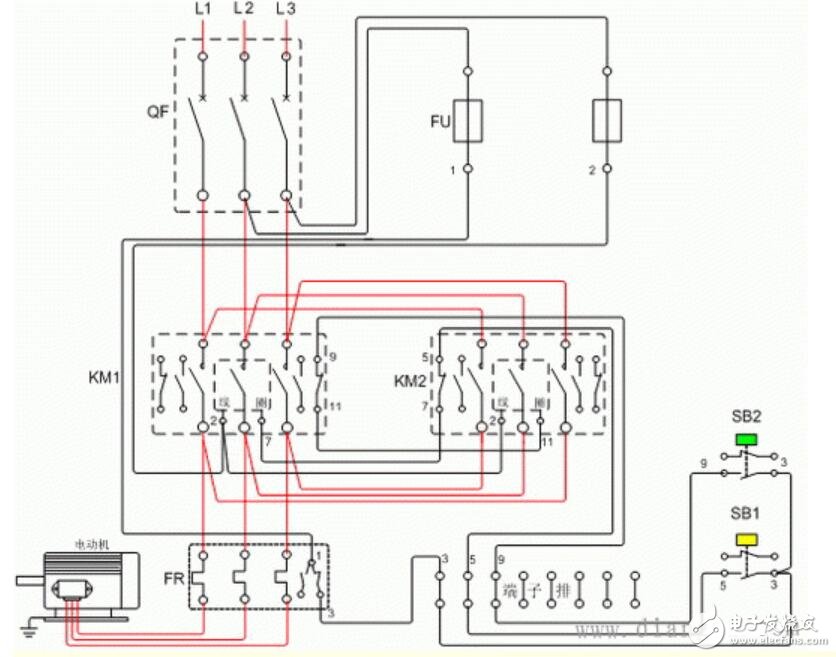

三相电机正反转控制电路实物接线如下图所示，该接线图中，电机的正转和反转都有自锁功能，同时又实现了正转与反转之间的互锁。

本文介绍了380V电机正反转接触器接线图，以及双重联锁的正反转控制的工作原理，四条导线的正确接入方法，供大家参考。

大家好，我是小当家。上一期我们讲了“倒顺开关的正反转控制线路”，在生活中因为倒顺开关正反转的控制线路比较有局限性所以我们使用的地方较少，这期我们讲一下使用较为广泛的“接触器联锁的正反转控制线路”

控制电路的基本原理 正反转控制电路是一种常见的电气控制电路，主要用于控制电动机的正反转运动。其基本原理是利用接触器和继电器实现对电动机的控制。当按下正转按钮时，正转接触器吸合，电动机正转；当按下反转按钮时

三相电机实现正反转控制的电路图，通过多个电气原理图来讲解电机正反转控制的执行过程，至整个正反转控制电路图中。 三相电机正反转控制电路图：          三相电机正反转电路图         QS

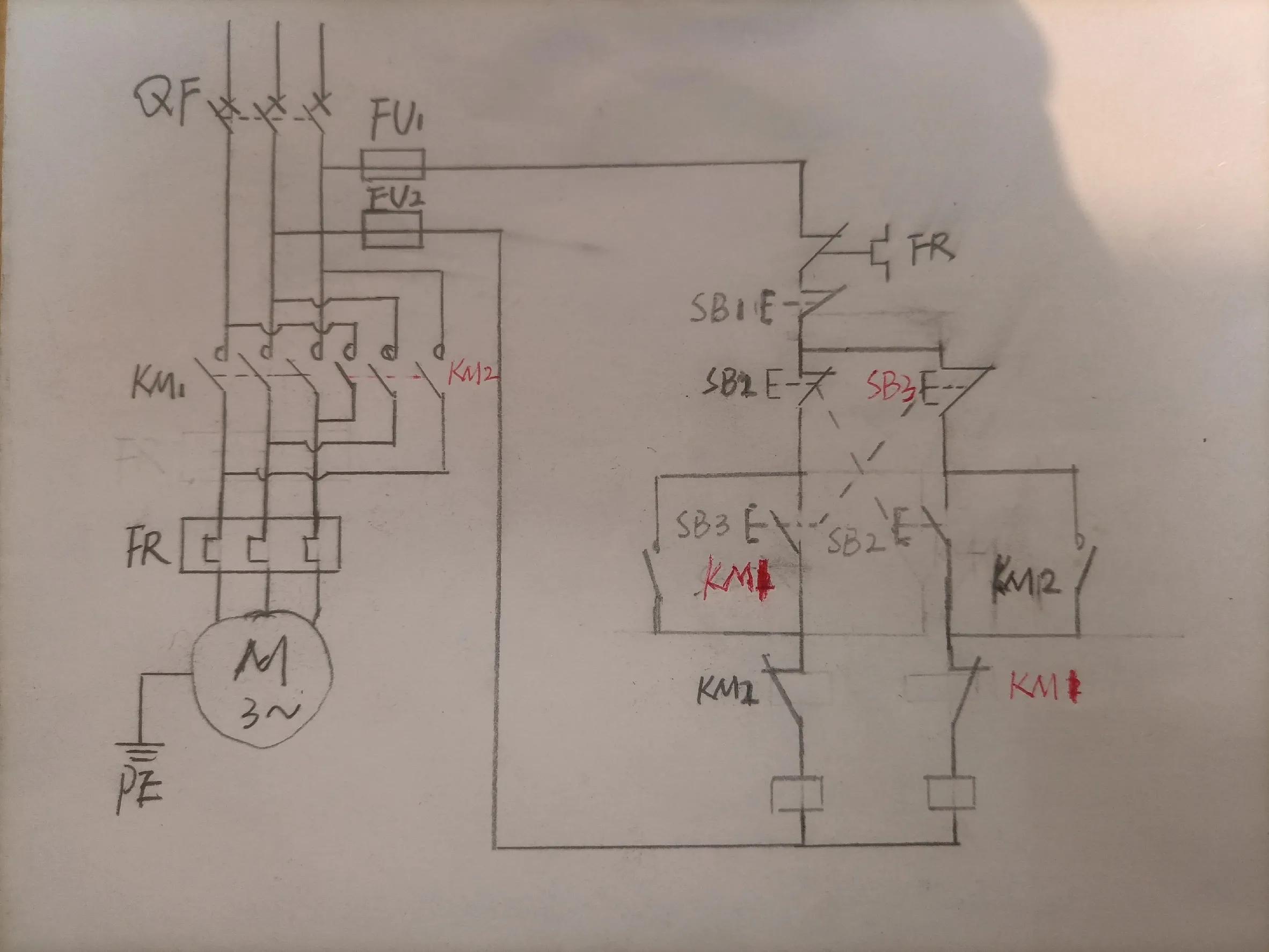

为了使电动机能够正转和反转，可采用两个接触器KM1，KM2换接电动机三相电源相序，但两个接触器不能同时吸合，否则会造成短路事故，为了防止短路事故的发生，在电路中一定要做互锁。电路控制图如下（采用接触器和按钮的双重互锁，更加安全）。

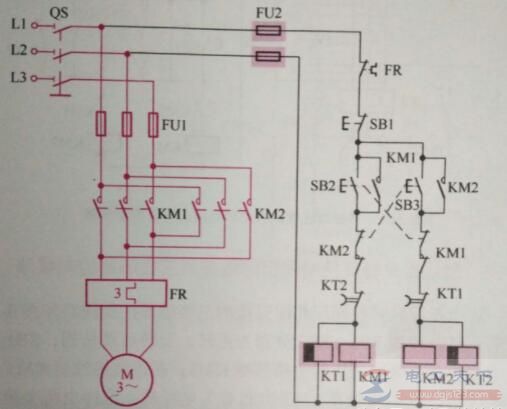

一般正反转启动线路均采用双重互锁保护，即，按钮互锁，交流接触器常闭触点互锁。 　　本线路具有三重互锁保护，也就是按钮互锁，交流接触器常团触点互锁，失电延时时间继电器接电延时闭合的常团触点互锁。该线路互锁程度极高，具三有重互锁保护作用，如图。

给定的条件下，接触器在各种情况下保持通电或断电的状态。互锁则是指在给定的条件下，接触器在不同的情况下只能处于通电或断电的一个状态。 接下来，我们来详细讨论自锁的原理和应用。自锁的原理是通过控制电路的逻辑关系

无触点换向接触器是一种新型的三相交流电机正反转控制器，可用来控制22KW及其以下三相交流异步电动机的正反转换相，它采用的是三相三控电路，通过其中两相电压换相实现电机换向功能。

用接近开关直接控制电机正反转方法如下：互锁是2个接触器相互控制，行程开关有常开、常闭触点，分别限位控制一个接触器断电复位和接通另一个接触器投入工作。

接触器的常用接线电路图和实物图，从简单到复杂。点动是最基础的，两个接触器的点动是不能用于电机的正反转线路的。

本文主要阐述了220v电机接接触器及正反转电机接两个交流接触器的方法。

这是我们经常看到的互锁正反转电路，今天给大家讲解一下它的运行原理。

我们知道电机正反转控制电路，最安全的问题是绝不能叫正反转接触器同时吸合，否则发生380V直接短路事故。利用PLC下降沿指令及开关联锁方式，可靠的保证了在正反转切换时，当按下正转或反转按钮时，保证先切断另一方向的输出，放手后才能接通需要的方向输出。

在电动机正反转控制电路中通常用的按钮开关有两对触点。一对常闭触点、一对常开触点。按钮互锁就是将正转启动按钮的常闭触点串联到反转启动控制电路中。将反转启动按钮的常闭触点串联到正转启动控制电路中。

自锁和互锁都是接触器和按钮在实际应用中的常见接线方法，这些要从接触器和按钮的工作特点说起。

PLC控制电机正反转是工业控制中的典型应用，核心逻辑是通过接触器（或继电器继电器）控制电机的相序，同时需要加入互锁和自锁保护，防止接触器冲突或误动作。控制逻辑与硬件接线1.硬件元件IO地址根据

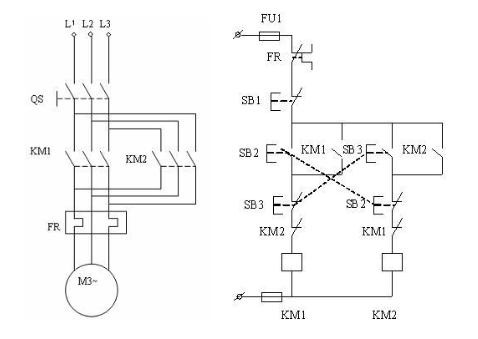

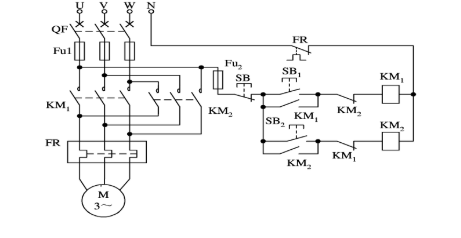

三相异步电动机接触器联锁的正反转控制的电气原理图如下图所示。线路中采用了两个接触器，即正转用的接触器KM1和反转用的接触器KM2，它们分别由正转按钮SB1和反转按钮SB2控制。
