以下是 ULN2003A 的引脚图及功能说明（附电压参数），全部信息以中文呈现：
ULN2003A 引脚图（俯视图）
┌───┬───┐
输入1 ─┤1 └─┐16├─ COM (公共地/续流端)
输入2 ─┤2 15├─ 输出4
输入3 ─┤3 14├─ 输出3
输入4 ─┤4 13├─ 输出2
输入5 ─┤5 12├─ 输出1
输入6 ─┤6 11├─ 输出6
输入7 ─┤7 10├─ 输出5
GND ─┤8 9├─ 输出7 (达林顿管集电极开路)
└───┴───┘注：引脚序号以芯片缺口或圆点标记为起点，逆时针排列。
各引脚功能及电压说明
| 引脚 | 名称 | 功能描述 | 电压范围 |
|---|---|---|---|
| 1 | 输入1 | 第1路信号输入 | 0~5V (TTL/CMOS兼容) |
| 2 | 输入2 | 第2路信号输入 | 0~5V |
| 3 | 输入3 | 第3路信号输入 | 0~5V |
| 4 | 输入4 | 第4路信号输入 | 0~5V |
| 5 | 输入5 | 第5路信号输入 | 0~5V |
| 6 | 输入6 | 第6路信号输入 | 0~5V |
| 7 | 输入7 | 第7路信号输入 | 0~5V |
| 8 | GND | 芯片接地 | 0V |
| 9 | 输出7 | 第7路输出（集电极开路） | 最高50V |
| 10 | 输出5 | 第5路输出（集电极开路） | 最高50V |
| 11 | 输出6 | 第6路输出（集电极开路） | 最高50V |
| 12 | 输出1 | 第1路输出（集电极开路） | 最高50V |
| 13 | 输出2 | 第2路输出（集电极开路） | 最高50V |
| 14 | 输出3 | 第3路输出（集电极开路） | 最高50V |
| 15 | 输出4 | 第4路输出（集电极开路） | 最高50V |
| 16 | COM | 续流二极管公共端（接负载电源正极） | 与输出负载电压相同 |
关键特性
- 输入兼容性：可直接连接单片机（如51、Arduino）的GPIO（输入需 ≥2V 视为高电平）。
- 输出能力：
- 单路最大电流：500mA（峰值）
- 输出电压：最高50V DC
- 内部续流二极管：引脚16（COM）外接负载电源正极，用于感性负载（如继电器、电机）的反向电动势保护。
- 达林顿结构：7组NPN达林顿对管集成，提供高电流增益。
典型应用场景
- 驱动继电器、步进电机、LED阵列、直流电机等中等功率负载。
- 逻辑电平转换（5V→更高电压）。
⚠️ 注意：当驱动感性负载时，必须将COM端（16脚）连接至负载电源正极，否则可能损坏芯片！
如需原理图或更多细节，可进一步提供说明。
ULN2003A达林顿管有哪些基本功能？
基于ULN2003A达林顿管动。1、功能概述 我们先来了解一下基本的功能。ULN2003A达林顿管为7个输出通道，当导通时该通道连接到负端，所以非常适合于驱动4相5线步进电机。1.1、ULN2003A达林顿管 ULN2003A 器件是高电压大电流达林顿晶体管阵列。每 款器件均由7个NPN 达林顿对
小萃米
2021-07-07 06:20:15
ULN2003A驱动步进电机的原理图
的封装有DIP-16、SOP-16、TSSOP-16三种，而ULN2003A我们经常看到的是DIP-16或者SOP-16的。它有16个引脚，1到7是输入引脚，10到16是输出引脚，8号引脚是接地端，9号
一只耳朵怪
2021-01-13 16:26:06
基于ULN2003A达林顿管的步进电机驱动设计
在我们的项目中，经常使用到低电压小功率的步进电机，此类步进电机若采用驱动器控制不断成本高也过于复杂，我们可以直接使用场效应管或者达林顿管来实现对其的驱动。在本篇中，我们就来讨论一下基于ULN2003A达林顿管实现对步进电机的驱动。
2022-12-14 16:22:03
ULN2003A
ULN2003A - High Voltage, High Current Darlington Transistor Arrays - ON Semiconductor
2022-11-04 17:22:44
ULN2003A
ULN2003A - HIGH-VOLTAGE, HIGH-CURRENT DARLINGTON ARRAYS - Allegro MicroSystems
2022-11-04 17:22:44

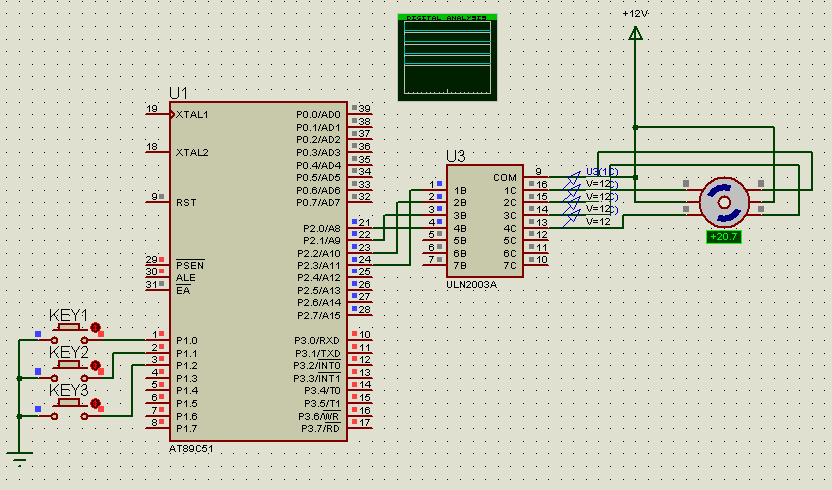

用AT89C51的中断和ULN2003A来分别控制跑马灯和步进电机
