好的，AD8361 是一款由 Analog Devices（ADI）公司生产的真有效值响应（True RMS Responding）射频功率检测器（Power Detector）芯片。它专门设计用于精确测量高频信号（典型范围 DC 到 2.5 GHz）的功率或幅度。

下面是关于使用 AD8361 测功率的关键点（中文解释）：

核心功能：

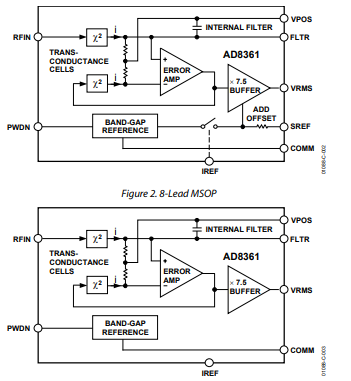

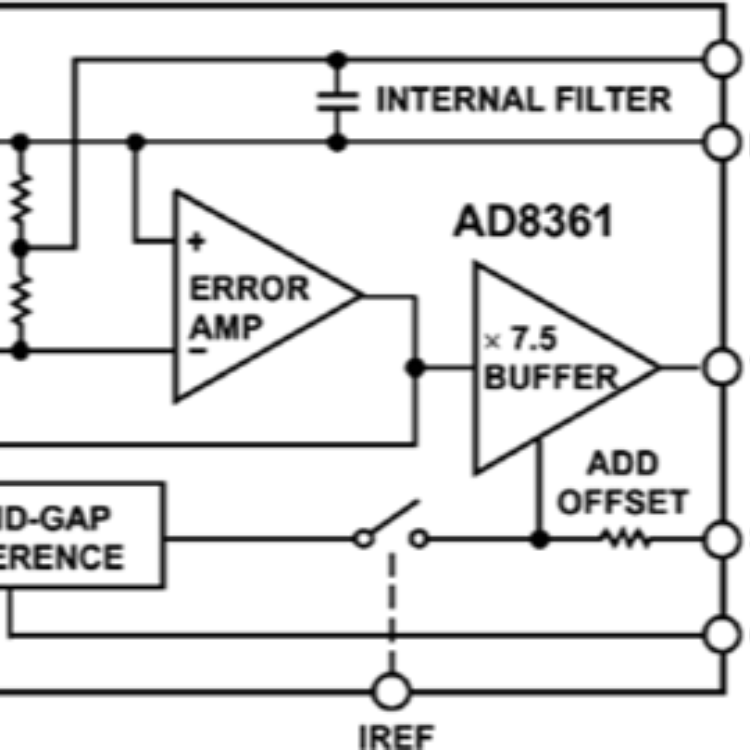

- 真有效值检测： AD8361 的核心是其真有效值响应电路。这意味着它能准确测量任何波形（包括复杂的调制信号如 CDMA、WCDMA、OFDM 等） 的 RF 功率，而不仅仅是正弦波或峰值功率。这对于现代通信系统至关重要。
- 输入频率范围宽： 典型工作频率范围从 DC 到 2.5 GHz，覆盖了绝大多数无线通信频段（如 GSM, CDMA, WCDMA, LTE, WiFi, Bluetooth 等）。
- 高动态范围： 提供约 50 dB 的宽动态范围输入功率测量能力（例如，输入功率范围在 -52 dBm 到 -2 dBm 之间，具体取决于频率和配置）。
- 线性 dB 输出： 它的直流输出电压（VOUT）与输入信号功率（以 dBm 为单位）呈线性关系。其转换斜率（Slope）标称为 60 mV/dB。这是一个非常重要的特性，简化了功率到电压的换算。
- 输出参考： 输出电压对应于一个特定的输入功率电平（称为 Intercept），典型值在 -68 dBm 到 -58 dBm 之间（具体值见数据手册）。知道斜率和截距，就能根据输出电压精确计算出输入功率：Pᵢₙ (dBm) = (Vₒᵤₜ / Slope) + Intercept。例如，如果斜率是 60 mV/dB，截距是 -60 dBm，当 Vout = 1.8V 时，输入功率 Pᵢₙ = (1800mV / 60mV/dB) + (-60 dBm) = 30 dB - 60 dBm = -30 dBm。
- 快速响应： 建立时间通常在几十纳秒到微秒量级（取决于负载电容），适合需要快速功率测量的应用（如 AGC 环路）。
典型应用场景：
- 射频功率测量与控制： 基站、手机、无线模块中的发射功率测量和自动增益控制（AGC）。
- 仪器仪表： 频谱分析仪、网络分析仪、功率计中的功率检测模块。
- 无线通信系统： 信号强度指示（RSSI）、链路质量监测、功率放大器（PA）输出监控和保护。
- 电缆电视（CATV）设备： 信号电平检测。
- 雷达系统。
基本连接与配置：
- 输入：
  - 单端输入（INPT）： 最常用模式。信号通过隔直电容耦合到 INPT 引脚（引脚 6）。芯片内部提供 50Ω 至 COM（引脚 5，通常接地）的输入阻抗，通常可直接连接 50Ω RF 源。
  - 变压器耦合输入（差分）： 为了更好的隔离或处理差分信号，可通过射频变压器将信号耦合到 INPT 和 COMM 引脚之间（形成差分输入）。
- 输出：
  - VOUT (引脚 8)： 主要的线性 dB 输出电压引脚。输出电压与输入功率（dBm）成正比。
  - VSET (引脚 7)： 一个非常关键的功能引脚。它用于：
    - 设定输出斜率的截距点（Intercept）： 在该引脚施加一个直流电压（通常范围为 0.5V 到 2.4V）可以精细调节输出电压对应的输入功率参考点（Intercept）。这允许用户校准系统或调整测量范围。
    - 设定内部增益： VSET 同时也控制着芯片内部的前置放大器增益。典型的用法是将其连接到一个固定的基准电压（如 1.25V），或者通过电阻分压器从电源获得。
  - 滤波电容（CFLT, 引脚 1）： 需要在 CFLT 引脚与 COM 之间连接一个电容（典型值 100 pF），用于设置内部 RMS 核心的响应带宽和噪声滤波。电容值越大，响应越慢，输出纹波越小。
- 电源：
  - VPOS (引脚 4)： 正电源引脚，典型工作电压为 +5V。
  - 去耦电容： 必须在靠近 VPOS 引脚处放置足够容量的电源去耦电容（如 0.1μF 陶瓷电容并联 10μF 钽电容）到地 (COM)，以滤除电源噪声，这对测量精度至关重要。
- 接地：
  - COM (引脚 5)： 信号地。所有接地（输入、输出、电源去耦、CFLT）都应低阻抗连接到该引脚。
  - 散热焊盘 (引脚 9 / EP)： 芯片底部有一个裸露焊盘（Exposed Pad），必须牢固焊接到 PCB 的大面积接地铜箔上，以提供良好的电气接地和散热路径。这对芯片稳定工作和精度非常重要。
- FLTR (引脚 2) 和 OFST (引脚 3)： 这两个引脚通常悬空不接（NC）。它们在标准功率检测应用中不需要连接。
使用步骤与公式：
- 按数据手册推荐电路连接好芯片（特别注意输入耦合、VSET电压设定、CFLT电容、电源去耦和散热焊盘接地）。
- 给芯片提供稳定的 +5V 电源。
- 确定 VSET 引脚上的电压（例如，连接到 1.25V 基准）。
- 查找数据手册中对应你 VSET 电压、工作频率和温度下的 标称斜率 (Slope, 如 60 mV/dB) 和 截距 (Intercept, 如 -60 dBm)。
- 测量 VOUT 引脚的直流电压。
- 使用公式计算输入功率：Pᵢₙ (dBm) = (Vₒᵤₜ / Slope) + Intercept
关键注意事项：
- 阻抗匹配： 确保输入信号源的输出阻抗是 50Ω（或与芯片设计匹配），并且连接线尽量短，以避免反射和测量误差。在 INPT 前可能需要串联一个小的电阻（如 25Ω）来获得更好的输入匹配（见数据手册应用电路）。
- 输入功率范围： 绝对不能超过芯片的最大输入功率限制（详见数据手册，通常在 +10 dBm 左右，过大会损坏芯片）。对于大信号测量，必须在输入端使用适当的衰减器（RF Attenuator）。
- 电源质量： 电源噪声会直接影响输出精度，高质量的电源和良好的去耦设计是必须的。
- 布局与散热： 高频PCB布局至关重要。保持RF走线短、直，并有良好的接地平面。确保散热焊盘可靠接地散热。
- 温度稳定性： 虽然AD8361内部有温度补偿，但其斜率和截距仍有温度系数（见数据手册）。在高精度或宽温范围应用中，可能需要额外的温度补偿或校准。
- 数据手册！： 以上信息是概要性的。务必仔细阅读和理解 Analog Devices 提供的 AD8361 官方数据手册，其中包含最准确、最详细的电气参数、特性曲线、应用电路、布局指南和使用限制。

总结来说，AD8361 是一款高性能、易于使用的单片射频功率检测器。通过测量其输出电压 VOUT，并利用标称的斜率（60 mV/dB）和截距（如 -60 dBm）参数（需根据 VSET 设置查阅手册），即可直接计算出宽频带内复杂调制信号的精确功率（dBm）。正确设计电路、良好布局和严格遵循数据手册是保证其性能的关键。
