好的，用中文为您解释 ADS 中的谐波平衡法：

谐波平衡法 (Harmonic Balance, HB) 是高频电子电路仿真（尤其是在射频/微波领域）中一种至关重要的频域分析方法。它在 Keysight ADS (Advanced Design System) 中得到广泛应用，主要用于分析非线性电路在大信号稳态条件下的行为。

核心概念

频域分析： HB 直接在频域（频率分量）中工作，而不是像 SPICE 瞬态仿真那样在时域（时间波形）中工作。
核心假设： 电路达到周期性稳态。这意味着输入信号（通常是单个或多个正弦波）经过非线性电路的变换后，输出的响应也是周期性的（尽管可能包含输入频率的倍数，即谐波）。
核心思想： HB 将电路的响应表示为一系列正弦波（基波和谐波）的组合（傅里叶级数）。它通过平衡两个部分来求解：
- 线性部分： 电路中的线性元件（电阻、电容、电感、传输线等）在频域中的行为很容易用代数方程描述（阻抗、导纳）。对于每个考虑的谐波频率，线性部分就像一个“频率相关负载”。
- 非线性部分： 电路中的非线性元件（如二极管、晶体管模型的核心非线性部分）需要在每个考虑的离散时间点上计算其电流/电压关系，然后将这些时域信息通过傅里叶变换转换到频域。
“平衡”： HB 通过在设定的谐波频率点上，确保流经非线性器件端口的总电流（由线性部分贡献和非线性贡献决定）满足基尔霍夫电流定律，来求解电路。它迭代调整各谐波的幅度和相位，直到在整个电路的所有节点和端口上，电流（或电压）在频域实现平衡。

谐波平衡法在 ADS 中的应用优势（针对高频电路）

高效计算周期性稳态： 对于需要长时间仿真才能达到稳态的电路（如振荡器起振、高 Q 值滤波器、窄带放大器），HB 比时域瞬态仿真高效得多，因为它直接求解稳态。
精确仿真大信号行为： 能够精确模拟功率放大器、混频器、振荡器等核心射频模块在真实工作信号电平下的性能，如：
- 功率放大器的输出功率 (Pout)、增益压缩 (Gain Compression)、效率 (PAE)、互调失真 (IMD)。
- 混频器的转换增益 (Conversion Gain)、端口隔离度 (Isolation)、三阶交调点 (IIP3, OIP3)。
- 振荡器的输出频谱、相位噪声（常结合其他分析）。
- 压控振荡器 (VCO) 的调谐特性、推频特性。
频域结果直接输出： 结果直接给出各节点电压/电流在各次谐波上的幅度和相位，方便查看频谱、计算 S 参数（在大信号条件下）、ACPR (邻道功率比) 等频域指标。
处理多音激励： 可以有效地分析电路在存在多个频率信号（如载波+调制信号，或双音测试信号）激励下的互调失真和交调产物。

ADS 中谐波平衡仿真的关键设置

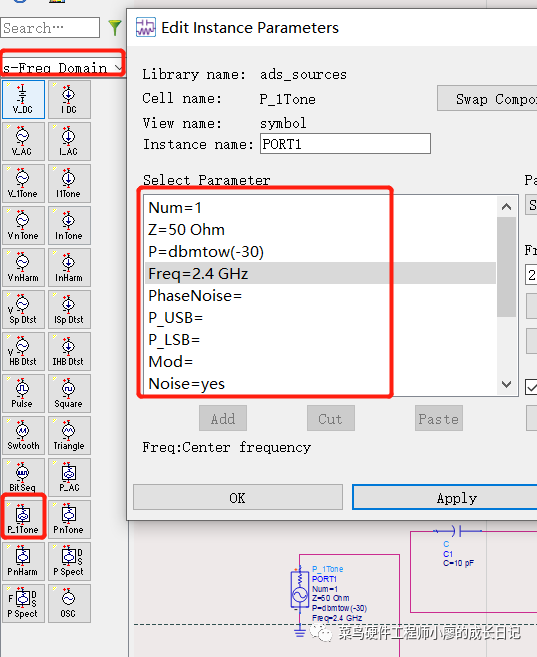

基波频率： 输入信号的频率。
谐波次数： 需要计算到的最高谐波次数 (N)。次数越高，精度通常越高，但计算量越大（计算复杂度与 N³ 相关）。
输入功率/电压： 定义激励信号的大小。
求解器选项： 初始猜测、收敛容限、最大迭代次数等。
节点/端口选择： 指定需要输出结果的节点或端口。

谐波平衡法的局限性

内存和计算资源消耗大： 当需要考虑的谐波次数很高或电路规模很大时，计算量和内存占用会显著增加（N³ 复杂度）。
对初始猜测敏感： 对于复杂的非线性特性（如强滞回、多稳态），可能需要提供合理的初始解才能收敛。
不擅长处理非周期性或瞬态过程： 如开关过程、上电过程、混沌现象等。
频率数量限制： 分析的频率只能是基波频率的整数倍（除非使用专门的多音 HB）。
混合信号仿真限制： 纯 HB 本身不适合数字信号或复杂调制信号的直接仿真（通常需要与其他方法结合，如包络仿真 Envelope）。

总结

在 ADS 中，谐波平衡法 (HB) 是分析和设计射频/微波非线性电路（功率放大器、混频器、振荡器等）的核心工具。它通过在频域平衡线性部分和非线性部分的行为，高效且精确地求解电路在周期性大信号激励下的稳态响应，直接提供所需的频域性能指标（功率、增益、频谱、失真等）。理解其原理和设置对于有效利用 ADS 进行高频电路设计至关重要。
