好的，针对 STM32 微控制器 与 ADS1247 高精度 24 位 ADC（模数转换器） 的应用，以下是关键信息的中文说明：

核心概念：

1. ADS1247 是什么？

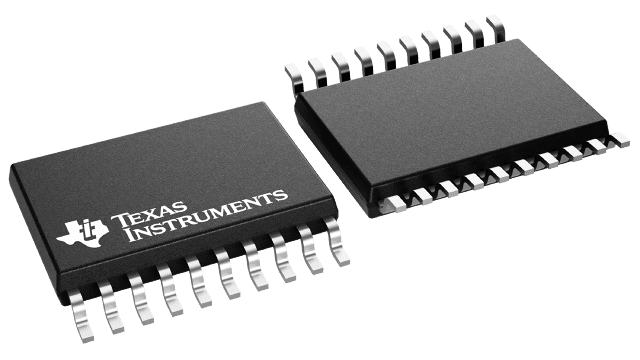

   • 德州仪器 (TI) 生产的一款高精度、低噪声、24 位分辨率的 Delta-Sigma (ΔΣ) 型模数转换器 (ADC)。
   • 主要设计用于低频、高精度测量应用，如：
     • 工业过程控制（温度、压力、称重传感器）
     • 医疗仪器
     • 科学仪器
     • 精密电源监控
     • 任何需要精确测量微弱直流或低频信号 (<10Hz) 的场合。

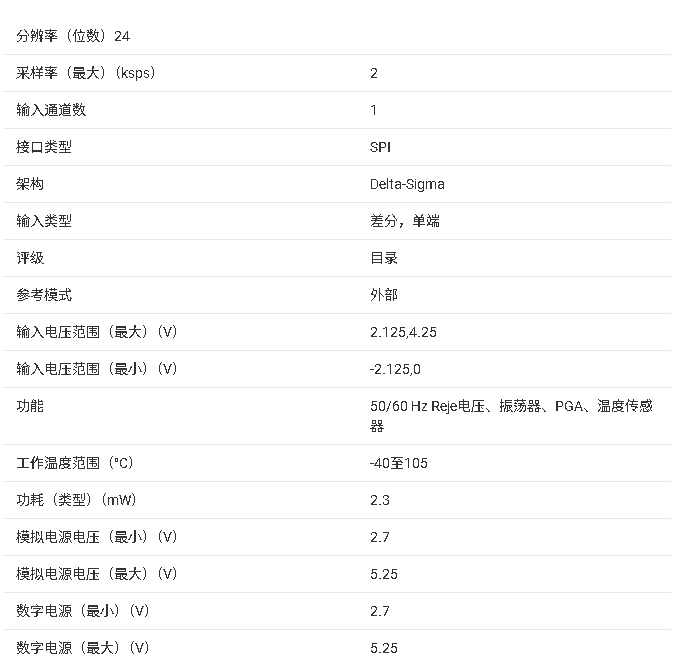

   • 关键特性：
     • 24 位分辨率：提供极高的测量精度。
     • 低噪声：极低的 RMS 噪声（在低增益和低数据速率下可达纳伏级）。
     • 可编程增益放大器 (PGA)：增益可选 1, 2, 4, 8, 16, 32, 64, 128 倍，能直接放大微小信号（如热电偶、应变片）。
     • 低功耗：有多种省电模式。
     • 集成式：包含激励电流源 (IDACs)、低噪声 PGA、内部振荡器、基准电压缓冲器、温度传感器等，减少外部元件需求。
     • 灵活输入：4 路差分输入或 7 路单端输入（通过多路复用器 MUX 选择）。
     • SPI 接口：与 STM32 等微控制器通信的标准串行接口。

2. STM32 的角色：

   • 主控制器 (Master)：STM32 是整个系统的核心，负责控制 ADS1247 的操作和数据采集。
   • 通过 SPI 通信：STM32 使用其内置的 SPI 外设 (如 SPI1, SPI2, SPI3) 与 ADS1247 连接和通信。
   • 配置寄存器：STM32 通过 SPI 向 ADS1247 写入命令和数据，配置其工作模式（数据速率、增益、输入通道、激励电流等）。
   • 读取转换数据：STM32 通过 SPI 从 ADS1247 读取转换完成的 24 位数字量。
   • 数据处理与计算：STM32 接收到的原始 ADC 数据需要经过处理（如补码转换、缩放、滤波、校准）才能转换成有物理意义的工程单位（如 mV, °C, g）。
   • 触发转换：STM32 可以控制转换的启动/停止。
   • 中断处理：通常连接 ADS1247 的 DRDY (Data Ready) 引脚到 STM32 的一个外部中断 (EXTI) 引脚，当转换完成时触发 STM32 中断，STM32 在中断服务程序 (ISR) 中读取数据，提高效率。

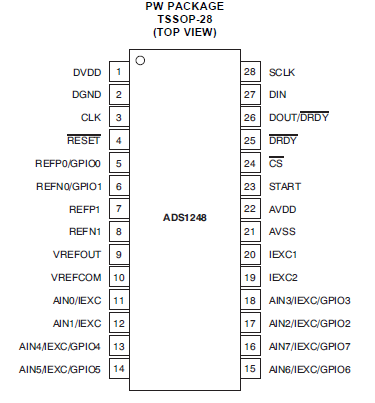

硬件连接要点：

1. 电源 (Power):

   • 为 ADS1247 提供极其纯净、稳定的模拟电源 (AVDD, AVSS) 和数字电源 (DVDD)。通常建议使用 LDO 稳压器。
   • 模拟地和数字地 (AGND, DGND) 在靠近芯片处单点连接。
   • 旁路电容至关重要：在 AVDD/AVSS 和 DVDD/DGND 引脚靠近芯片处放置高质量的陶瓷去耦电容（如 0.1μF 和 10μF）。

2. 基准电压 (Reference Voltage - VREF):

   • 这是 ADS1247 精度的心脏。必须使用超低噪声、低温漂、高稳定性的基准电压源芯片（如 REF5025, REF5040）。
   • 基准电压的稳定性和噪声直接影响 ADC 的精度。确保 REF+ 和 REF- 引脚连接正确，并靠近芯片放置合适的滤波电容。

3. SPI 接口 (SPI Interface):

   • 连接 STM32 的 SPI 引脚到 ADS1247：
     • SCLK (SPI 时钟) -> STM32 SPI SCK
     • DIN (数据输入，STM32 -> ADS1247) -> STM32 SPI MOSI
     • DOUT (数据输出，ADS1247 -> STM32) -> STM32 SPI MISO
     • CS (片选) -> STM32 任意 GPIO (用作软件片选)
   • 注意电平匹配：确保 STM32 和 ADS1247 的 I/O 电压 (DVDD) 兼容（通常都使用 3.3V）。

4. 数据就绪信号 (DRDY / DOUT):

   • DRDY / DOUT 引脚在数据转换完成后会拉低（电平变化）。强烈建议将此引脚连接到 STM32 的一个外部中断 (EXTI) 引脚和一个GPIO 输入引脚。EXTI 用于高效通知转换完成，GPIO 用于读取 DOUT 状态（如果复用为数据输出）或轮询 DRDY。

5. 复位引脚 (RESET):

   • 连接到 STM32 的一个 GPIO 输出引脚。在硬件上电或需要强制复位 ADC 时，STM32 可以拉低此引脚一段时间 (>40ns) 来复位 ADS1247。

6. 模拟输入 (Analog Inputs - AINPx, AINNx):

   • 连接你的传感器信号。确保传感器信号的地与 ADS1247 的 AGND 正确连接。
   • 对于高阻抗源或长导线，考虑输入滤波（RC 低通滤波）和适当的防护/屏蔽措施以减少噪声。

软件驱动要点 (STM32 侧):

1. 初始化:

   • 配置 SPI 外设：
     • 模式：主机模式 (Master)。
     • 时钟极性 (CPOL) 和时钟相位 (CPHA)：ADS1247 要求 Mode 1 (CPOL=0, CPHA=1)。务必确认！
     • 数据大小 (Data Size)：设置为 8 位 (SPI 通常按字节传输)。
     • 时钟速率 (Baud Rate)：参考 ADS1247 手册的最大 SPI 时钟限制 (通常可达 5MHz 或更高)。
     • 片选 (NSS)：设置为软件管理 (Software NSS Management)，使用 GPIO 控制 CS 线。
   • 配置 GPIO：
     • CS 引脚：配置为推挽输出，初始置高。
     • DRDY 引脚：配置为带上拉或下拉（根据 ADS1247 的默认状态）的输入，并使能其 EXTI 中断。
     • RESET 引脚：配置为推挽输出，初始置高。
   • 复位 ADS1247 (可选但推荐)： 拉低 RESET 引脚一段时间 (如 1ms)，然后释放。
   • 发送初始化命令序列 (RESET 命令)： 发送 0x06 复位命令。
   • 延时等待稳定： 复位后或上电后，给 ADC 内部电路足够的稳定时间（手册有说明）。
   • 配置寄存器： 通过 WREG (写寄存器) 命令配置关键寄存器（按需）：
     • MUX0：选择输入通道和增益 (AINP, AINN, PGA 增益)。
     • SYS0：选择数据速率 (DR)、传感器烧断检测电流使能、内部温度传感器使能等。
     • IDAC0, IDAC1：配置电流源输出 (如果用于激励传感器如 RTD)。
     • VBIAS：配置偏置电压发生器 (如果用于共模电压偏移)。
     • MUX1：配置内部基准缓冲器使能/旁路等。
     • ... (根据具体应用需求配置)

2. 读取转换数据 (常用方法)：

   • 中断驱动法 (推荐)：
     1. 启动连续转换模式 (发送 START 命令 0x08 或配置为连续转换)。
     2. 等待 DRDY 下降沿触发 STM32 EXTI 中断。
     3. 在 DRDY 中断服务程序 (ISR) 中：
        • 拉低 CS 片选。
        • 发送 RDATA 命令 (0x12)。
        • 连续读取 3 个字节 (24 位数据)。注意字节顺序 (通常是 MSB 先出)。
        • 拉高 CS。
        • 将读取的 3 个字节组合成一个 24 位整数。
        • 处理符号位： ADS1247 输出的是二进制补码格式。24 位最高位 (MSB) 是符号位。需要将其转换为有符号的 32 位整数（符号扩展）。
        • 存储或处理数据（可能需要滤波、单位转换等）。
   • 轮询法：
     1. 启动转换 (单次 START 命令或连续)。
     2. 在主循环中轮询查询 DRDY 引脚状态 (配置为输入)。
     3. 当检测到 DRDY 变低时，执行与中断法中相同的读取数据流程 (CS 低 -> RDATA -> 读 3 字节 -> CS 高 -> 组合 -> 符号处理)。

3. 数据处理:

   • 符号扩展： int32_t raw_value = ((int32_t)(adc_data[0] << 16) | (adc_data[1] << 8) | adc_data[2]) >> 8; (适用于 MSB 对齐左移的 24 位数据)。更安全的方式是判断符号位后再扩展。
   • 电压计算：
     • Voltage (V) = (raw_value * V_ref) / (2^(23) - 1) 或 (raw_value * V_ref) / (2^(23)) （取决于你如何考虑满量程）。
     • raw_value：转换后的有符号 32 位整数。
     • V_ref：实际施加在 ADS1247 REF+ 和 REF- 引脚之间的基准电压（伏特）。
     • 2^23：因为最高位是符号位，有效位是 23 位 +/- 满量程。
   • 考虑 PGA 增益： 如果使用了 PGA (GAIN > 1)，计算公式为：Voltage (V) = (raw_value * V_ref) / (GAIN * (2^(23) - 1))。注意：输入电压范围被缩小了 GAIN 倍。
   • 工程单位转换： 根据传感器特性（如应变计的灵敏度系数、热电偶的分度表、RTD 的电阻-温度关系）将计算出的电压转换为最终需要的物理量（力、温度等）。

重要注意事项：

1. 数据手册为王： 务必仔细阅读 STM32 参考手册 (关于 SPI、GPIO、EXTI 配置) 和 ADS1247 数据手册 (关于时序、寄存器定义、电气特性、布局建议)。这是开发的基础。
2. 电源和接地： 这是高精度 ADC 应用成败的关键。糟糕的电源和接地会引入噪声，显著降低实际性能。务必使用 LDO、大量高质量去耦电容、遵循星型接地或单点接地原则。
3. 基准电压： 选择与精度要求匹配的高质量基准源。
4. 布局： 模拟部分（输入信号、基准源、电源）和数字部分（SPI、STM32）的布局要分开。避免数字信号线跨越模拟区域。使用铺铜地平面。缩短模拟信号走线。
5. 输入滤波： 在 ADC 输入端添加合适的 RC 低通滤波器 (截止频率略高于关心的信号频率) 可以滤除高频噪声。
6. 校准： 为了实现最高精度，需要考虑零漂 (Offset) 和增益误差 (Gain Error) 的校准。ADS1247 内部有校准寄存器 (OFC, FSC)，STM32 可以控制校准流程 (SYS0 寄存器相关位) 并存储校准系数。
7. SPI 时序： 严格遵循 ADS1247 手册规定的 SPI 时序图 (片选建立/保持时间、数据建立/保持时间、时钟高低电平时间)。STM32 SPI 配置要与之匹配。逻辑分析仪是调试 SPI 通信的利器。
8. DRDY 处理： 使用 EXTI 中断是最有效率的方式，避免主循环忙等。
9. 数据有效性： 在读取数据后，可以检查状态寄存器 (STATUS 命令 0x24) 以确认数据是否有效（没有上溢、下溢、ADC 是否准备好等）。

总结:

使用 STM32 驱动 ADS1247 的核心在于：

1. 正确的硬件连接 (纯净电源、优质基准、匹配 SPI、DRDY 连接)。
2. 精确的 SPI 配置 (Mode 1, 8位传输)。
3. 遵循 ADC 的通信协议 (命令字、寄存器读写时序、读取 3 字节数据)。
4. 合理的数据处理 (24 位组合、二进制补码转换、基于基准电压和增益的工程值计算)。
5. 严谨的 PCB 布局和电源设计。

如果你有 STM32 和 SPI 的基础知识，结合 ADS1247 的数据手册，仔细编写和调试代码，就能实现高精度的数据采集功能。祝你成功！如果有具体问题（如某个寄存器配置、调试遇到的问题），可以进一步提问。
