好的，我们来详细解释一下在 ADS (Keysight Advanced Design System) 中如何进行阻抗仿真，以及相关的概念和步骤。
阻抗（通常是输入阻抗 Z_in 或输出阻抗 Z_out）是高频电路设计中至关重要的参数，它关系到信号的传输效率、匹配程度、稳定性等。在 ADS 中，仿真阻抗最常用的方法是进行 S 参数仿真，并从中提取或计算得到阻抗值。
核心原理：
- S 参数仿真： S 参数描述了电路端口之间入射波和反射波的关系。
- S11 与输入阻抗： 对于单端口网络（如天线、滤波器的输入端口）或双端口网络的一个端口（在另一端接特定负载条件下），该端口的反射系数 S11 直接与其输入阻抗 Z_in 相关。
- 关系式： 在端口参考阻抗为 Z0（通常是 50Ω）的情况下：
S11 = (Z_in - Z0) / (Z_in + Z0)- 反过来，可以求出输入阻抗：
Z_in = Z0 * (1 + S11) / (1 - S11)
在 ADS 中仿真阻抗的步骤：
- 创建或打开原理图： 绘制或打开包含你要测量阻抗的电路原理图。
- 放置端口：
- 在需要测量输入阻抗的位置放置一个Term (Terminal) 组件。这是关键一步！
- 在 PORT 组件属性中，设置端口号和端口阻抗 Z0：
Number：通常设为 1。Z：非常重要！ 这是 S 参数计算的参考阻抗，通常默认是 50Ω。这个值必须与你实际期望的参考阻抗（例如系统特性阻抗）一致。 如果你系统的参考阻抗是 75Ω，这里就要改成 75Ω。
- 设置仿真控制器：
- 从 “Simulation-S_Param” 组件库中拖放一个
S-PARAMETERS仿真控制器到原理图上。 - 双击控制器设置参数：
Start/Stop Frequency：设置你关心的频率扫描范围。Step-size或Number of points：设置频率扫描的步长或点数（点数越多，曲线越精细）。Termination Z：这个参数也需要仔细设置。它定义了所有未指定阻抗的 PORT 的默认参考阻抗。为了清晰和避免混淆，强烈建议在 PORT 属性中显式设置 Z0，并确保这里的默认值（通常也是50Ω）与你显式设置的一致或在必要时调整。
- 从 “Simulation-S_Param” 组件库中拖放一个
- 添加测量方程：
- 为了直接查看阻抗（实部、虚部或模值），我们需要利用 ADS 的 “Measurement Equation”功能。
- 在原理图空白处右键 ->
Insert->Equation(或使用工具栏按钮)。 - 在方程窗口中定义阻抗变量：
- 输入阻抗 Z_in：
Zin = 50 * (1 + S(1,1)) / (1 - S(1,1))- 这里的
50应该替换成你为 PORT 1 设置的 Z0 值（如果 PORT 1 的 Z0 是 75Ω，这里就写 75）。 S(1,1)就是 PORT 1 的反射系数。
- 这里的
- 实部：
Re_Zin = real(Zin) - 虚部：
Im_Zin = imag(Zin) - 模值 (|Z|)：
Mag_Zin = mag(Zin)或者Mag_Zin = sqrt(Re_Zin*Re_Zin + Im_Zin*Im_Zin) - 相位：
Ang_Zin = ang_deg(Zin)(度) 或ang_rad(Zin)(弧度)
- 输入阻抗 Z_in：
- 给这些方程命名（如
Zin,Re_Zin等）。
- 连线：
- 将 PORT 1 连接到你要测量输入阻抗的节点（例如放大器的输入端、天线的馈电点）。
- 确保电路的其他部分连接正确（例如，放大器的输出端可能需要接一个负载PORT或理想负载）。
- 仿真： 点击工具栏上的
Simulate按钮运行仿真。 - 查看结果：
- 仿真结束后，会自动打开 Data Display 窗口（或手动打开）。
- 添加一个矩形图：
- 点击
Rectangular Plot图标。 - 在左侧数据集中选择
S Parameter Simulation下的...(数据集名称)。
- 点击
- 添加曲线：
- 点击
Trace->Add Trace...。 - 在 “Trace Expression” 框中，不是直接选 S 参数，而是输入你定义的方程名，例如：
- 输入阻抗实部：
Re_Zin - 输入阻抗虚部：
Im_Zin - 阻抗模值：
Mag_Zin
- 输入阻抗实部：
- 点击
Add->OK。
- 点击
- Y 轴就会显示阻抗值（欧姆）。X 轴是频率。
- Smith Chart 查看归一化阻抗：
- 添加一个
Smith Chart图。 - 添加曲线：
Trace->Add Trace...。 - 选择
S(1,1)。 - Smith Chart 上的轨迹点直接代表了端口1相对于 Z0 的归一化阻抗
Z_in / Z0。圆图上的网格线清晰地展示了阻抗的实部和虚部变化。这是最直观查看复数阻抗随频率变化的方式。
- 添加一个
- (可选)导出数据： 如果需要将仿真结果（频率、Re(Z_in)、Im(Z_in)）用于其他软件或分析，可以在 Data Display 中选择图形数据，右键 ->
Send To File，导出为 .dsn, .csv, .m 等格式（Touchstone 文件通常只包含 S 参数）。
关键注意事项：
- 端口阻抗 Z0 设置： PORT 组件的
Z属性和 S 参数控制器中的Termination Z设置极其关键。错误的 Z0 设置会导致计算得到的阻抗 (Zin = Z0 * (1+S11)/(1-S11)) 完全错误。务必确保它与你的设计目标（如传输线特性阻抗、系统标准阻抗）一致。 - Smith Chart 的理解： Smith Chart 显示的是相对于参考阻抗 Z0 的归一化阻抗。如果 Z0=50Ω，圆图中心点代表 50+j0 Ω；如果 Z0=75Ω，中心点则代表 75+j0 Ω。解读圆图时必须知道参考阻抗是多少。
- 结果类型： 明确你需要观察阻抗的实部、虚部、模值、相位，还是直接在 Smith Chart 上看。不同的表示方式适用于不同的分析目的（例如，匹配设计常用 Smith Chart，稳定性分析可能需要实部）。
- 负载条件： 对于双端口网络的输入阻抗
Z_in，它通常依赖于输出端口的负载条件。仿真时，输出端口通常应该连接一个 PORT (Term) 并将其Z设置为实际负载阻抗（或开路、短路等边界条件）。测量Z_out的原理类似，但需要在输入端口接特定源阻抗（通常也是 Z0）。 - 其他仿真器： 虽然 S 参数仿真是最常用和标准的方法，但在某些特定非线性电路分析（如大信号下的阻抗）或瞬态分析中，可能需要使用
Harmonic Balance或Transient仿真器配合其他方法（如包络探测、时域反射）来提取阻抗。但对于绝大多数线性或小信号场合下的阻抗获取，S 参数仿真足够。
总结：
在 ADS 中仿真阻抗的核心是：
- 使用 PORT (Term) 组件定义测量点。
- 使用 S-Parameter 仿真器进行频率扫描。
- 利用 S11 数据和关系式
Z_in = Z0 * (1+S11)/(1-S11)计算阻抗（通过 Measurement Equation）。 - 在 Data Display 中用矩形图查看阻抗分量，或用 Smith Chart 直观查看归一化复数阻抗轨迹。
- 重中之重：务必正确设置 PORT 和仿真器中的参考阻抗 Z0。
希望这个详细的中文解释能帮助你有效地在 ADS 中进行阻抗仿真！如果你有特定的电路或场景，可以进一步讨论。
PCB走线中的传输线相关知识讲解（下）
直接的影响就是反射。阻抗连续则信号质量较好，阻抗不连续则会造成信号反射，带来振荡等一系列信号质量问题，如图3、4 阻抗不匹配造成反射问题仿真。 图2、3 ADS仿真：阻抗不匹配造成信号反射 （4
天地直方
2023-03-07 16:06:22
工程师如何使用ADS仿真？如何优化ADS仿真？
工程师如何使用ADS仿真？如何优化ADS仿真？我需要详尽、详实、细致的最少1500字的文章 摘要： 高级设计系统（ADS）是一种强大的模拟和设计软件工具，被世界各地的射频和微波工程师所使用。在这
2023-10-20 14:22:18
如何利用ADS仿真软件辅助进行DDR的电路仿真？
前言 上文中，我们介绍了DDR芯片的物理层及协议测试，本文我们继续给大家揭秘如何利用是德科技的ADS仿真软件辅助进行DDR的电路仿真，验证和分析。 是德科技ADS简介 是德科技PathWave
2021-05-17 09:28:05
ADS频域仿真AC电流源方向问题
使用ADS做阻抗仿真的时候，发现一个问题，AC电流源选的是频域的器件，设置方向0和180度，但是仿真结果显示电压都是一个极性，为什么-V也是2V？不应该是-2V么？
jf_55722139
2023-04-12 15:46:19
如何利用ADS进行通道仿真？
对于一名射频研究人员，对于信号完整性的概念都不会陌生。信号完整性是指信号在传输路径上的质量，传输路径可以是普通的金属线，可以是光学器件，也可以是其他媒质。其中的通道仿真就是非常重要的一环，基于ADS
2022-12-08 09:35:30
微带窄边耦合器仿真设计案例分析
也可以按照《003_差模阻抗共模阻抗奇模阻抗偶模阻抗都是些什么鬼？》中的ADS优化方法，仿真出差模阻抗和共模阻抗。再间接算出奇模阻抗和偶模阻抗。
2022-09-15 10:32:43
两种用ADS仿真PDN阻抗的方法
PDN阻抗是从负载端看过去的电源分配网络的阻抗，PDN阻抗要小于目标阻抗，这些概念对于做电源完整性的人来说再熟悉不过了，网上也有大量的文档介绍，但是很多概念说得很模糊。
2023-02-22 16:11:07

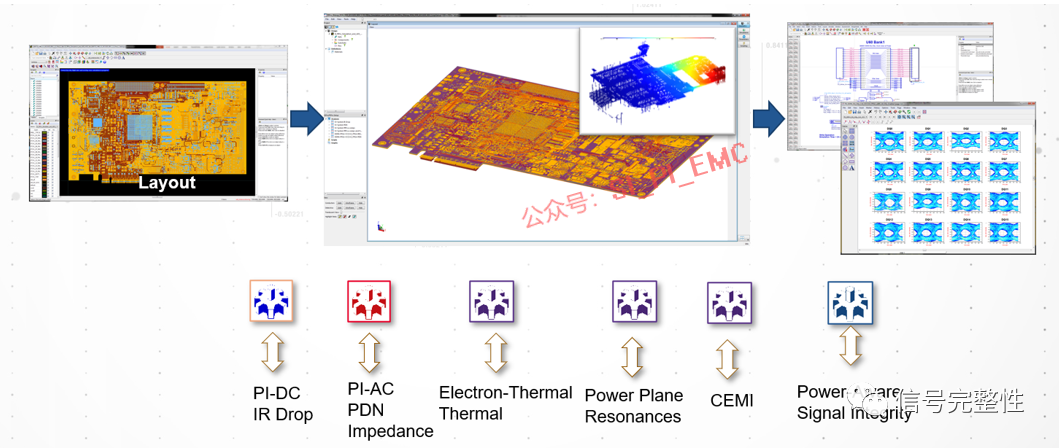

介绍使用ADS仿真SI及其PI和CE的方案
SIPro/PIPro是内嵌于ADS 版图设计环境中的功能模块，它包含独立的仿真界面及仿真器，可以对版图设计进行分析。
2022-11-25 10:54:49
ADS仿真设计低噪声放大器的设计方法
本文给出了利用ADS仿真设计低噪声放大器的设计方法及步骤，同时给出了该电路的优化仿真结果及电路性能在批量生产中的合格率。通过设计方法可以看出，利用ADS进行微波电路仿真，它不但很方便的得出最佳电路设计，同时也能对微波电路的容差特性进行了模拟分析，是微波产品设计的良好工具。
2022-10-11 11:11:33
ADS调用spectre网表仿真异常—薛定谔的NetlistInclude
ADS是支持调用spice/spectre等网表文件进行仿真的，可以用NetlistInclude控件来进行调用。
2024-03-07 09:57:11
简述一种UHF无源RFID标签芯片阻抗测试方法研究
提出一种用于UHF无源RFID标签芯片阻抗测试的新方法。利用ADS仿真软件对测试原理进行了仿真并实际制作了测试板。利
2021-03-22 17:16:21
在ADS中使用FEM仿真器
的选择。它提供全自动网格划分和收敛功能，用于对任意3D形状（例如键合线和有限电介质基板）进行建模。除了Momentum，ADS中的FEM仿真器还为射频和微波工程师提供了一些业内最全面的EM仿真工具。
2023-05-25 15:13:12
使用ADS进行串扰仿真
ADS是keysight公司的一款比较强大的仿真软件，是由早期HP EEsof发展而来的，主要应用在微波射频领域，经过在Agilent公司的慢慢孕育长大结合仪器设备的优势，目前ADS不仅仅微波射频
dsfsfsfs3
2019-06-28 08:09:46
如何获取零件的ADS仿真模型？
因为仿真环境是ADS，并且目前还是在初步的学习阶段，所以并不清楚如何能通过官网提供的其他软件的模型来生成ADS仿真模型，希望在论坛里获得帮助。
手托初梦
2023-11-15 06:39:21
Proteus中ADS1230仿真块使用问题
各位大侠，发现在Proteus自带库中没有ADS1230，通过网上snapeda上查到对应的ADS1230仿真块不是常用的spice格式，不知对于仿真结果是否有影响。有没有可以替代的方法
jf_59021274
2022-04-17 10:12:17
ADS-EMDS协同仿真结果的一致性问题
大家好，我在使用不同的网格参数值模拟ADS EMDS（FEM）的简单结构时遇到了一致性问题。因此，我无法决定适当的尺寸，继续制造。我创建了一个57.002欧姆特性阻抗的四分之一波阻抗变换器。它通过
fbele456
2019-05-06 15:26:09

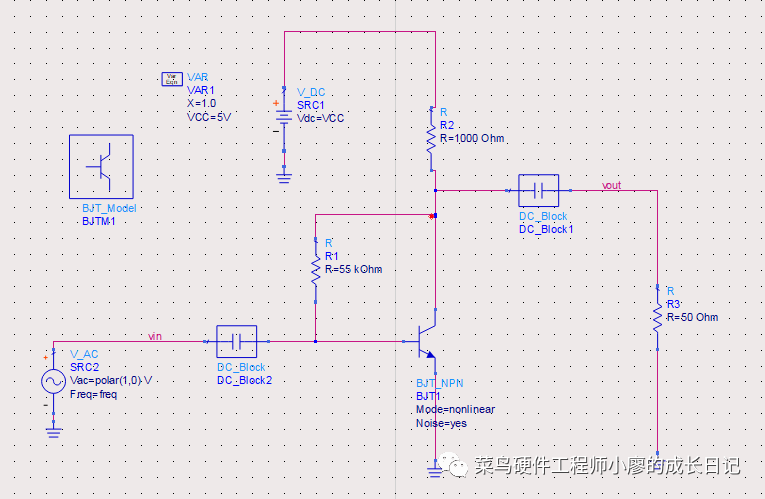

利用ADS中的S参数仿真方法建立和导入S2P文件
动态仿真、静态仿真和瞬态仿真，是3类基础仿真。S参数仿真是ADS中最重要的仿真方法之一，在分析线性网络传输函数、输入输出特性方面应用广泛，也是射频二端口网络中最重要的仿真分析。
2023-06-29 11:36:17

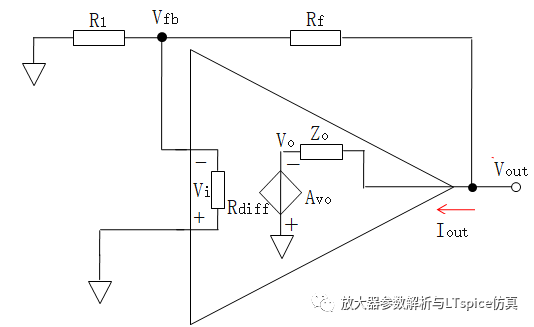

放大器输出阻抗的参数是如何计算与仿真
真实放大器内部存在开环输出阻抗，它会在滤波器、容性负载驱动等应用电路中，影响电路性能或者稳定性。数据手册中多提供闭环输出阻抗，本篇将结合仿真，分析开环输出阻抗的求解方式。
2023-02-22 13:53:12
使用ADS用微带线代替传输线而导致仿真结果发生变化？
使用ADS用微带线代替传输线而导致仿真结果发生变化？ 使用ADS用微带线代替传输线会导致仿真结果发生变化。这是因为微带线是一种宽带传输线，而传输线是一种具有特定特性阻抗的线路。这两种线路的特性阻抗
2023-10-20 14:22:10
请问ADS里如何仿真得到时域信号的功率谱密度？
请问ADS里如何仿真得到时域信号的功率谱密度，是有仿真控件还是需要写计算方程呢？ 在ADS中，可以使用频谱分析工具来仿真时域信号的功率谱密度。频谱分析工具是ADS中的一个控件，它可以将时域信号转换成
2023-10-20 15:08:08

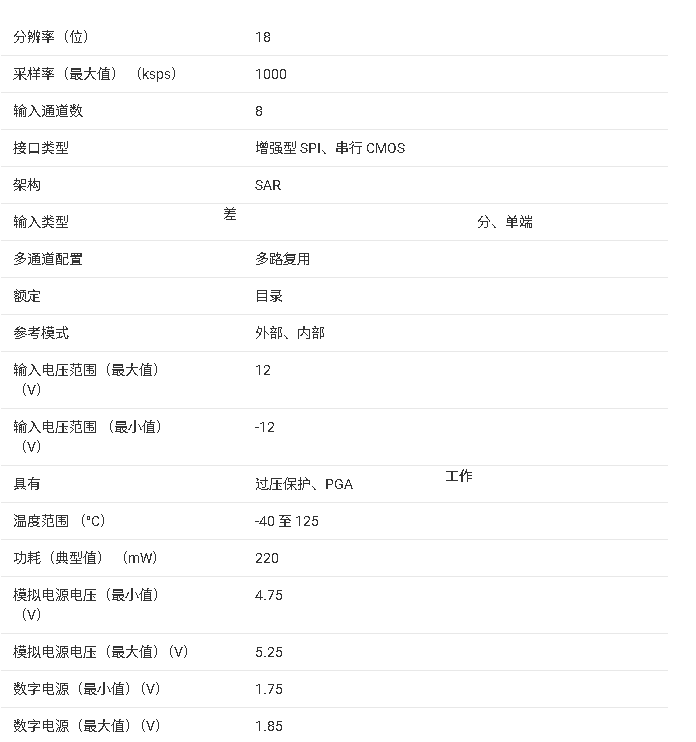

ADS9815/ADS9817 产品技术文档总结
