在STM32中，通过PWM生成单次触发指定数量的脉冲（单脉冲个数控制），通常需要结合高级定时器（如TIM1/TIM8）的 重复计数器（Repetition Counter, RCR） 功能实现。以下是实现方法：
关键配置步骤：
-
选择高级定时器
使用支持重复计数器的定时器（如TIM1/TIM8），其TIMx_RCR寄存器可设置脉冲重复次数。 -
配置PWM模式
- 设置定时器为 PWM模式1/模式2（通过
TIMx_CCMRx寄存器）。 - 配置自动重载值（
TIMx_ARR）决定脉冲周期，比较值（TIMx_CCRx）决定占空比。
- 设置定时器为 PWM模式1/模式2（通过
-
设置重复计数器
- 在
TIMx_RCR寄存器中写入 N-1（例如：生成5个脉冲则写入RCR=4）。 - 重复计数器控制脉冲输出次数，计数完成后自动停止。
- 在
-
启用单脉冲模式（OPM）
在TIMx_CR1寄存器中设置OPM=1，使定时器在完成指定脉冲数后停止。 -
触发启动
通过软件触发（TIMx_CR1.URS=0+TIMx_EGR.UG=1）或外部触发启动计数。
示例代码（HAL库）：
// 初始化高级定时器（TIM1为例）
TIM_HandleTypeDef htim1;
htim1.Instance = TIM1;
htim1.Init.Prescaler = 0;
htim1.Init.CounterMode = TIM_COUNTERMODE_UP;
htim1.Init.Period = 999; // ARR值，决定周期
htim1.Init.RepetitionCounter = 4; // RCR=N-1（生成5个脉冲）
htim1.Init.AutoReloadPreload = TIM_AUTORELOAD_PRELOAD_ENABLE;
HAL_TIM_PWM_Init(&htim1);
// 配置PWM通道
TIM_OC_InitTypeDef sConfigOC;
sConfigOC.OCMode = TIM_OCMODE_PWM1;
sConfigOC.Pulse = 500; // CCR值，决定占空比
sConfigOC.OCPolarity = TIM_OCPOLARITY_HIGH;
sConfigOC.OCFastMode = TIM_OCFAST_DISABLE;
HAL_TIM_PWM_ConfigChannel(&htim1, &sConfigOC, TIM_CHANNEL_1);
// 启用单脉冲模式
__HAL_TIM_SET_AUTORELOAD(&htim1, 999);
__HAL_TIM_ENABLE_OPPMODE(&htim1); // OPM=1
// 启动PWM
HAL_TIM_PWM_Start(&htim1, TIM_CHANNEL_1);注意事项：
- 仅高级定时器支持：TIM1/TIM8等高级定时器才有重复计数器（RCR）。
- 脉冲数计算：实际输出脉冲数 =
RCR + 1。 - 自动重载与中断：可通过中断捕获计数完成事件（配置
TIMx_DIER寄存器）。
通过上述配置，可实现STM32在单次触发下输出指定数量的PWM脉冲，适用于需要精准控制脉冲数量的场景（如步进电机驱动）。建议参考对应型号的《参考手册》确认寄存器细节。
什么是单脉冲点焊和双脉冲点焊？
什么是单脉冲点焊和双脉冲点焊？ 单脉冲点焊和双脉冲点焊是常用于金属焊接的两种焊接方法。单脉冲点焊和双脉冲点焊主要区别在于其工作原理和应用领域。 一、单脉冲点焊 单脉冲点焊是一种常见的焊接方法，主要
2024-02-18 09:29:19
STM32定时器单脉冲模式的相关资料分享
STM32的定时器可以配置为单脉冲模式，所谓的单脉冲就是通过配置定时器使其在一个可控延时后，产生一个脉宽可控的脉冲。使用STM32CubeMX工具配置起来非常方便。硬件环境
大连云港
2021-12-08 06:05:34
用STM32F0产生一定数量不同占空比的单脉冲信号
软件环境：Keil5硬件环境：STM32F103C8T6最近有个项目需要用到STM32F0产生一定数量不同占空比的单脉冲信号，初步构思了一下。以前配置一些传感器即根据时序图写脉冲序列就是用简单的延时
熊本熊
2021-08-09 06:53:13
怎样使用定时器输出指定个数的PWM脉冲
在步进电机控制时，经常会遇到需要输出指定个数的脉冲来实现精确控制。本篇文章将介绍怎样使用定时器输出指定个数的PWM脉冲。硬件环境：STM32F103C8T6软件环境：STM32
而无返还
2022-01-06 06:19:17
请问如何生成可重复的单脉冲波形？
我希望在一定的延迟后生成脉冲。我已经生成了两个相移的非对称 PWM 波形。现在我想在单脉冲模式下触发另一个定时器。我怎样才能做到这一点？我不知道如何设置或触发定时器的单脉冲模式。我是 STM 控制器中定时器编程的新手。
study875
2022-12-26 07:23:33
单脉冲捕获驱动电路设计

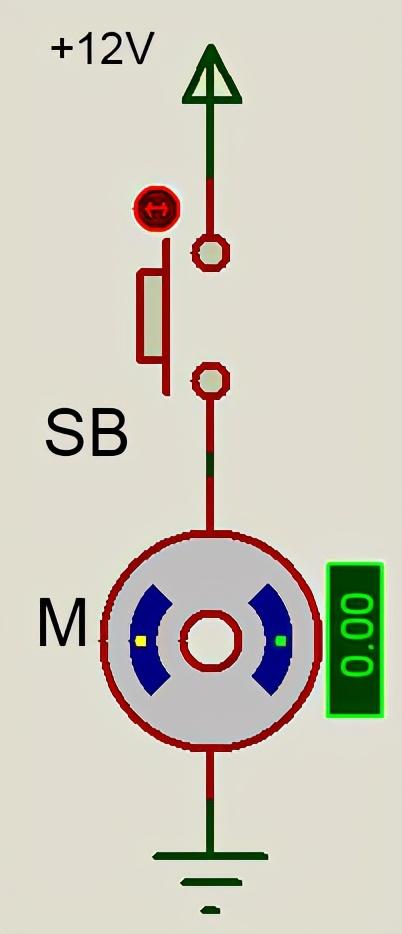

【任务】在工业控制中，为了防止误动作及延长主令元件（按钮、行程开关等）的使用寿命，主令元件发出的主令信号通常是一个脉冲（正脉冲或负脉冲）。值得注意的是，单脉冲具有随机性，试设计一个捕获锁定单脉冲，并驱动直流电机的电路。
2023-03-30 11:26:52
对单脉冲模式的介绍
先看看官方资料对单脉冲模式的介绍下面看C代码的实现void PWM_GPIO_Init( void ){ PC_DDR_DDR6 = 1; //输出管脚PC6TIM1_CH1 PC_CR1_C16 = 1;//推挽输出 PC_...
kiifwerw
2022-01-13 07:08:45
单脉冲和连续的时钟信号有什么区别？
单脉冲和连续的时钟信号有什么区别？ 时钟信号在数字电路以及分布式计算系统等工业与科技领域中有广泛应用。根据应用的不同，时钟信号可以被分为单脉冲和连续的两种类型。这两种时钟信号有很多区别
2023-09-15 16:28:23
STC单片机如何实现输出固定的脉冲个数
实现方法：运用PWM输出功能输出一定频率（F）的脉冲，在一定的时间、以一定的频率输出的脉冲个数是确定的。所以根据所要输出的脉冲个数（PlusCount）可以确定输出脉冲的时间（TimePlus）。
2019-10-24 15:43:40
单脉冲雷达是指什么？
单脉冲雷达（monopulse radar）是一种精密跟踪雷达，其设计的初衷是为了克服圆锥扫描和顺序波束转换跟踪技术对回波幅度起伏和幅度干扰敏感，从而造成错误的目标角度跟踪误差的问题。
2023-03-30 09:42:20
stm32用定时器通过驱动器控制多个步进电机 精选资料下载
输出指定个数脉冲，二是能够根据指令修改PWM频率并保持占空比不变。输出指定个数脉冲单脉冲模式单脉冲模式的...
uwjfuwer
2021-07-08 10:04:08
CH32V103基础教程56-TIM-单脉冲模式
输出比较模式或者PWM模式下产生 波形。设置控制寄存器1（TIMx_CTLR1）中的OPM位为1将选择在单脉冲模式下，在发生下一次更新事件(清除CEN位)时，计数器停止。
mushenmu
2023-04-27 16:53:59
如何去实现输出PWM时输出的脉冲个数可控呢
通常输出PWM波形的时候是一直输出的。但是在电机控制中往往只需要输出一定个数的脉冲，不需要一直输出，那么这就需要每次输出PWM时，输出的脉冲个数可控。要实现这个功能，一般有三种方法。 方法一
哼小曲
2021-12-06 07:32:16
灵动微MM32F5270定时器单脉冲输出
1 单脉冲输出 定时器单脉冲输出是比较输出应用中的一种模式，所谓的单脉冲就是通过配置定时器使其在一个可控延时后，产生一个脉宽可控的脉冲。 单脉冲模式（One Pulse Mode）下，计数器响应一个
2022-12-01 18:51:58
MCUSTM32的相关资料推荐
应用，是一种特殊的PWM输出模式。1.比较输出【Compare Output】功能： 定时器通过对预设的比较值与计数器的值做匹配比较之后，依据比较结果结合相应的输出模式从而实现各类输出。如PWM输出、电平翻转、单脉冲输出、强制输出等。一般来讲，STM32的通用定时期和高级定时器都具...
zhongnian
2022-02-14 06:35:43
stm32PWM DAC原理
数脉冲的基本周期，也就是STM32定时器的计数频率的倒数。N是PWM波一个周期的计数脉冲个数，也就是STM32的ARR-1的值。n是PWM波一个周期中高电平的计数脉冲个数，也就是STM32的CCRx的值。VH和VL分别是PWM波的高低电平电压值，k为谐波次数，t为时间。我们将①式展开成傅里叶级数，得到
IC大当家ac
2021-07-20 08:23:51
使用定时器控制pwm发送脉冲，如何能够同时控制频率，脉冲个数
大神门，使用定时器控制pwm发送脉冲，如何能够同时控制频率，脉冲个数。因为需要精准控制步进电机转动角度，还有速度，需要这个功能。并且频率需要能够根据速度来改变。
熊本熊
2023-08-05 07:09:36
关于单脉冲模式作移相输出

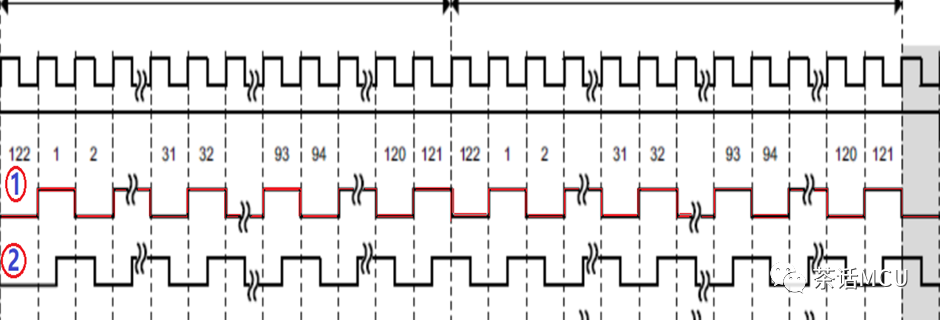

STM32TIMER实现2号输出波形呢？ 我们这里可以考虑使用TIMER的单脉冲模式来实现【当然完全可能有其它方式，此处不表】。下面我使用STM32L476Nucleo板【用哪个系列STM32开发板不重要，都能实现】来演示一下实现过程，重点在配置。 我用TIM3的CH1输出PMW脉冲模拟上图中1号波形，然
