在Cadence Allegro PCB Editor中隐藏铜皮（覆铜区域），请按照以下步骤操作：
方法1：通过颜色设置隐藏
-
打开颜色管理器
- 菜单栏：点击 Display > Color/Visibility...（或按快捷键 Ctrl + F5）。
-
隐藏铜皮层
- 在弹出窗口的 "Color Dialog" 中，找到 Stack-Up（层叠结构）区域。
- 取消勾选目标铜皮层（如
TOP、BOTTOM或内电层）对应的：- "Etch"（走线层）
- "Shapes"（形状，即铜皮）
- 示例： 隐藏顶层铜皮 → 取消勾选
TOP下的Etch和Shapes。
-
应用设置
- 点击 "OK" 保存，铜皮将立即隐藏。
方法2：通过层控制面板隐藏（快速切换）
-
打开层控制面板
- 菜单栏：点击 Views > Layer Control...（或使用命令
layer）。
- 菜单栏：点击 Views > Layer Control...（或使用命令
-
禁用铜皮层
- 在层列表中，取消勾选目标铜皮层（如
TOP、BOTTOM）。 - 点击 "Apply" 生效。
- 在层列表中，取消勾选目标铜皮层（如
方法3：隐藏单个铜皮（局部隐藏）
-
选择铜皮
- 右键菜单：点击 Shape > Select Shape or Void，再单击目标铜皮。
-
隐藏操作
- 右键选择 "Blank Shape"，该铜皮将被临时隐藏（恢复需通过 "Display > Dehighlight"）。
恢复显示铜皮
- 重复上述步骤，重新勾选已隐藏的 "Etch" 和 "Shapes" 选项即可。
注意事项
- 动态铜皮更新：若使用动态铜皮（Dynamic Shapes），隐藏后需手动更新（右键 "Shape > Manual Update"）。
- 文件影响：隐藏操作仅影响视觉显示，不会删除实际设计数据。
通过以上任一方法，即可灵活控制铜皮的可见性，便于布线或检查其他层内容。
怎么查看cadence的铜皮类型？
1.cadence怎么查看铜皮类型？2.我设置好了单个焊盘与铜皮的连接方式之后焊盘与铜皮的连接并没有更新，更改了铜皮类型之后焊盘与铜皮的连接更新了，是不是因为铜皮是静态的原因？4.有没有什么好的方法可以不更改铜皮类型达到更新的目的？
AHTLTC
2019-09-25 04:45:50
Cadence Allegro 22.1-1-3-将网络显示在焊盘、走线、铜皮上
Cadence Allegro 22.1-1-3-将网络显示在焊盘、走线、铜皮上
2023-09-25 09:12:19
【Altium小课专题 第125篇】PCB中如何快速隐藏铜皮？
隐藏铜皮可分为以下三种情况，不同的情况对应着不同的软件操作。1）如果只想隐藏当前选中的铜皮，那么就选中对应需要隐藏的铜，然后鼠标执行“右键”，在弹出的对话框中选择“铺铜操作-隐藏选中铺铜”即可。如图
凡亿_PCB
2021-07-27 17:10:27
请问大量仿制过地孔时铜皮可不可以隐藏或有提示变化？
隐藏铜皮，还有只显示铜皮的框我知道怎么设置。我只想知道有没有在不隐藏铜皮的条件下可以看清上下层铜皮，放置地孔的。
chm11
2019-09-03 01:45:03
Cadence电源端口的网路标号打开与隐藏网络标示
Cadence电源端口的网路标号打开与隐藏网络标示1，在绘制原理图时，在放置一些电源端口总是会发现GND端口没有显示网络标识； 要是整个原理图工程只一个GND网络，此时GND的网络端口显示与不显
h1654155957.9520
2022-01-03 07:51:49
Cadence OrCAD电源端口的网路标号显示与隐藏的方法
Cadence OrCAD电源端口的网路标号如何显示与隐藏在绘制原理图时，不知道大家有没有发现，在放置一些电源端口总是会发现GND端口没有显示网络标示，如果整个原理图工程只一个GND网络，此时GND
飞雪9366
2021-11-12 09:03:11
Cadence Allegro飞线的隐藏关闭
Cadence Allegro飞线的隐藏关闭 在PCB设计过程中，一把布线的顺序是先走信号线，然后进行电源的处理、电源的分割，然而电源的飞线是非常多的，非常影响信号线的布线，所以刚开始会将电源的飞线
2023-04-11 10:30:07
PCB铜皮的面积和热阻是什么
实际的应用中，DFN3*3、DFN5*6、SO8等封装类型的贴片元件，都会在PCB板器件位置的底部铺上一大片铜皮，然后器件底部框架的铜皮焊接在PCB的这一大片的铜皮上，加强散热。理论上，PCB板铜皮铺的面积越大，总热阻就越低，器件的温升就越低。
2023-02-16 11:13:51
怎么自动加载Cadence Toolbox功能组件
程序功能：加载所有Cadence toolbox功能组件。Cadence toolbox的功能，实际上是Cadence收购的skill功能。但其隐藏比较深，通常情况下需要选中才能使用，造成使用率不高
yepeda
2020-11-26 23:34:54
Altium Designer创建异形铜皮
Altium Designer创建异形铜皮 很多情况下我们有一个圆形的PCB板，或者是非规则的板子形状，我们需要创建一个和板子形状一模一样的敷铜，应该如何操作？可以按照如下。 1、选中封闭的异形板框
2022-12-07 07:45:09

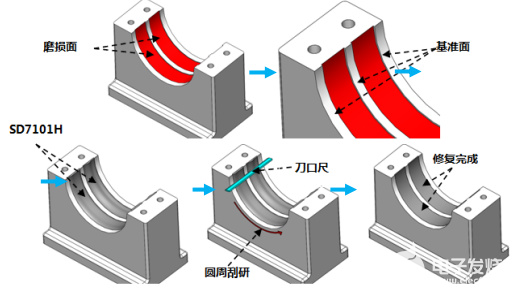

轴承座磨损垫铜皮如何解决，有什么有效方法
