制作DFM(面向制造的设计)报告是确保产品设计可顺利、高效、低成本进行生产的关键步骤。以下是一个详细的中文教程,涵盖从理解概念到实际制作的流程:
一、 什么是DFM报告?
DFM报告是在设计阶段,由工程团队(设计、制造、工艺、测试工程师等)对产品设计文件(图纸、3D模型、BOM等)进行可制造性分析的总结性文件。它识别设计中的潜在问题(如难装配、高报废率、设备限制、高成本环节),并提出改进建议。
二、 DFM报告的目的
- 提前发现并解决设计缺陷,避免后期昂贵的修改
- 优化生产流程,降低制造成本、缩短周期
- 提高产品良率与可靠性
- 促进设计与制造团队的早期沟通
- 确保设计符合选定供应商/工厂的生产能力
三、 制作DFM报告的核心步骤
步骤1:准备输入文件
- 设计文件:
- 详细工程图纸(2D):标注尺寸、公差、材料、表面处理、关键特性。
- 3D模型(STEP, IGES, Parasolid格式):用于模拟装配、干涉检查。
- 装配图:显示零部件如何组合。
- 物料清单(BOM): 包含所有零部件编号、名称、数量、规格、来源(自制/外购)。
- 特殊要求: 测试要求、行业标准(如IPC电子行业标准)、环保要求(RoHS, REACH)、包装要求。
- 目标生产信息(如果已知): 计划使用的生产工艺(如SMT贴片、注塑成型)、设备能力、供应商能力评估。
步骤2:组建DFM评审团队
- 设计工程师、制造/工艺工程师、测试工程师、采购/供应商工程师、品质工程师。
- 理想情况:邀请关键零部件供应商参与评审其供应的部分。
步骤3:执行DFM分析(核心环节)
根据产品类型(电子、机械、塑胶等)和工艺,聚焦关键领域。以电子组装(PCBA) 和通用机械/注塑为例:
| 分析维度 | 电子组装(PCBA) | 通用机械/注塑 |
|---|---|---|
| 元器件布局 | 器件间距(避免过热/干涉)、极性标记、高器件周围禁布区 | 零件可触及性、装配顺序、工具操作空间 |
| 焊盘与封装 | 焊盘尺寸是否匹配、IC引脚间距是否符合工艺能力 | - |
| 走线与过孔 | 线宽/线距、过孔尺寸/位置(避免塞孔/断裂) | - |
| 制造公差 | PCB加工精度、贴片精度 | 零件加工公差、装配累积公差 |
| 材料选择 | 元器件等级/寿命、PCB板材 | 材料强度、耐温性、耐腐蚀性、成本 |
| 测试可行性 | ICT/FCT测试点位置、覆盖率、可访问性 | 功能测试接口、关键尺寸/性能的检测方法 |
| 组装工艺 | SMT贴装效率、波峰焊阴影效应、手工焊难度 | 装配步骤合理性(减少翻转)、是否需要特殊工装夹具 |
| 模具/工装要求 | - | 注塑件:脱模斜度、壁厚均匀性、分型线位置、滑块/顶针需求 |
| 可维修性 | 热敏感器件拆装难度、测试点位置 | 故障件的拆卸/更换是否容易、是否有标准维修流程 |
| 成本驱动因素 | 高价值器件布局、特殊工艺需求(如选择性焊接) | 减少机加工时长、简化复杂结构、选用标准件 |
关键方法:
- 逐层检查: 对照设计规则检查清单(DRC)或行业标准(如IPC-A-610, IPC-7351)。
- 仿真模拟: 使用软件进行虚拟装配、热仿真、应力分析等。
- 经验评审: 依靠团队经验识别高风险点。
- 供应商反馈: 向供应商索取书面DFM意见。
步骤4:识别问题并评估风险
- 明确记录: 清晰描述发现的问题(截图/图纸标注)。
- 定位问题: 指出具体位置(图纸页码、坐标、零件号)。
- 影响分析:
- 可能导致的后果(装配失败、功能不良、高报废、效率低下)。
- 发生的可能性(高、中、低)。
- 严重度评级: 通常使用风险矩阵(如:1-5分),评估对质量、成本、交期的影响。
- 分类建议:
- 必须修改(Must Fix): 不符合基本制造能力或标准,将导致生产失败或功能不良。
- 建议修改(Recommend Fix): 对提升效率、良率、降低成本有明显好处。
- 可接受(Acceptable): 小缺陷或影响甚微,可不修改。
- 需关注(供参考)(For Reference): 潜在风险点,需在生产时特别留意。
步骤5:提出具体改进建议
- 清晰明确: 避免模糊描述(如“改进设计”)。应具体(如:“零件A的安装孔直径由Φ3±0.1改为Φ3.2±0.1以适应定位销公差”)。
- 解决方案导向: 提供可行的修改方案(可多个选项)。
- 考虑成本与交期: 优选改动最小、效果最大的方案。
步骤6:整理生成正式报告
- 使用标准模板: 确保一致性与完整性(模板见下文)。
- 简明扼要: 语言精练,多用图表辅助说明。
- 关注重点: 优先列出高风险和“必须修改”项。
- 明确责任与时限: 谁负责修改?何时完成?(可与追踪表结合)。
- 版本控制: 报告编号、日期、针对的设计版本号。
步骤7:评审、分发与跟踪
- 内部评审: 团队内确认报告准确性。
- 发送给设计团队: 作为设计修改的依据。
- 会议讨论: 针对复杂或高风险项进行面对面沟通。
- 问题追踪: 建立问题清单(如JIRA, Excel),跟踪整改进度直至闭环。修改后需验证!
四、 DFM报告内容模板 (仅供参考,可根据需求调整)
**DFM报告模板**
1. **报告信息:**
* 报告编号:
* 日期:
* 项目名称/编号:
* 产品名称/型号:
* 设计版本:
* 报告制作人:
* 评审团队成员:
2. **目的与范围:**
* 本报告目的(如:新设计评审、设计变更评审)。
* 评审覆盖的设计范围(如:PCBA、外壳总成、特定模块)。
3. **输入文件清单:**
* 图纸版本号
* 3D模型版本号
* BOM版本号
* 相关标准/规范
4. **DFM分析发现的问题与建议 (核心表格):**
| **序号** | **问题描述** | **涉及图纸/位置** | **问题类别** (制造/装配/测试/成本/其他) | **潜在影响** | **严重度** (H/M/L) | **建议修改方案** | **建议类别** (Must Fix/Recommend Fix/Acceptable) | **责任人** | **状态** (Open/In Progress/Closed) | **备注/供应商反馈** |
| :------- | :-------------------------------------- | :--------------------- | :------------------------------------- | :----------------------- | :------------------- | :--------------------------------------------------- | :------------------------------------------------ | :--------- | :-------------------------------- | :------------------ |
| 1 | 电阻R15与电容C22间距仅0.2mm,低于SMT设备最小贴装间距0.3mm | PCB Layout, Sheet2 (坐标X1Y1) | 制造/装配 | 可能无法贴装或引发桥连 | H | 将R15移动至坐标 X1.5Y1, 间距增加至0.35mm | Must Fix | 李工 (Layout) | Open | - |
| 2 | 外壳螺丝孔Φ3mm 深15mm,通用丝锥攻深不足易断 | SH-001外壳, Detail A | 制造/工装 | 加工困难,丝锥损耗高 | M | 方案A: 孔径改Φ3.2mm;方案B: 孔深改为12mm | Recommend Fix | 张工 (机械设计) | Open | 供应商XX建议方案A |
| ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... |
5. **关键风险总结:**
* 列出所有“Must Fix”项及其预估影响。
* 突出整体风险最高的3-5个问题。
6. **总体结论与建议:**
* 设计是否基本满足可制造性要求?能否进入下一阶段(如开模、试样)?
* 针对遗留的“Acceptable”或“Recommend Fix”问题,提出后续生产监控建议。
7. **附录:**
* 相关截图、示意图。
* 详细的计算、仿真结果(如适用)。
* 供应商提供的书面DFM反馈(如适用)。
五、 重要提示与最佳实践
- 尽早启动、多次迭代: DFM不是一次性的终点任务。在设计的不同阶段(概念、详细设计、试产前)都应进行评审。
- 跨职能协作是关键: 制造/工艺工程师的早期介入至关重要。采购了解供应商能力也很重要。
- 利用工具:
- 软件:DFM检查软件(Valor NPI, DFMPro, CAM350 等)、MCAD/ECAD软件中的DFM分析模块、仿真软件。
- 数据库:内部历史经验库、供应商能力数据库、行业标准库。
- 标准是基础: 熟悉并应用相关的制造标准(如IPC系列标准、GD&T公差标准)。
- 数据化与量化: 尽可能量化影响(如潜在良率损失百分比、预计成本增加额、工时增加量)。
- 跟踪闭环: DFM报告的价值在于驱动设计修改,建立严谨的跟踪机制确保所有问题被解决和验证。
- 供应商伙伴关系: 积极与核心供应商合作,利用他们的专业知识和制造经验提供更准确的DFM反馈。
- 持续改进: 建立DFM检查清单(Checklist)并不断更新,积累组织知识资产。
总结:
制作一份有价值的DFM报告需要系统的流程、跨团队的知识协作、细致入微的检查和清晰的沟通。它不仅是一份问题清单,更是优化设计、确保产品顺利量产、达成商业成功的重要桥梁。务必将其视为设计过程不可或缺的一部分,而非事后的官僚程序。
希望这份详细的教程能帮助你有效制作DFM报告!如有具体行业或工艺的深入问题,可以进一步探讨。
DFM的商业价值
和具有可制造性DFM并不是简单地在PCB的CAD系统上执行一些基本的错误检查,来确定在PCB制作时线路不会短路,或者确保在PCB组装时零件不会相互干涉。DFM意味着设计已经得到最大程度的优化,确保产品按
ceciletian
2022-04-19 14:55:31

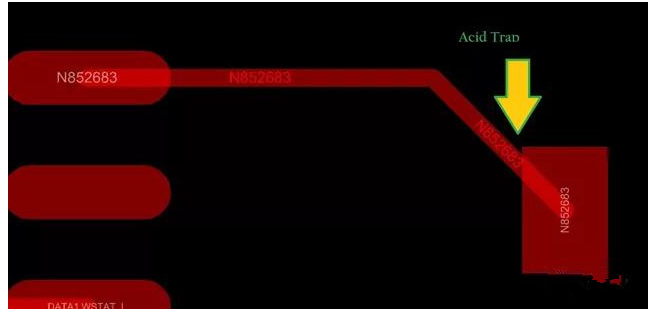

隐藏在PCB设计中的七个DFM问题
凭借多年的行业经验,我们总结了7大妨碍PCB可制造性的主要DFM问题。虽然以下列出的部分内容是设计方面的实践,但还有一些是由制作/制造厂提出的问题。通过在项目的设计阶段解决这些问题,我们将能够在产品到达工厂之前纠正任何可能出现的DFM错误。
2024-01-02 15:44:19
最佳使用PCB DFM指南
PCBA 开发也需要保持对重要内容的关注。而且,完成的程度与设计的质量和效率直接相关构造测试( DBT )迭代周期。电路板开发的基本概念是制造设计( DFM ),电路板的可制造性取决于其应用。但是
2020-10-08 22:16:30

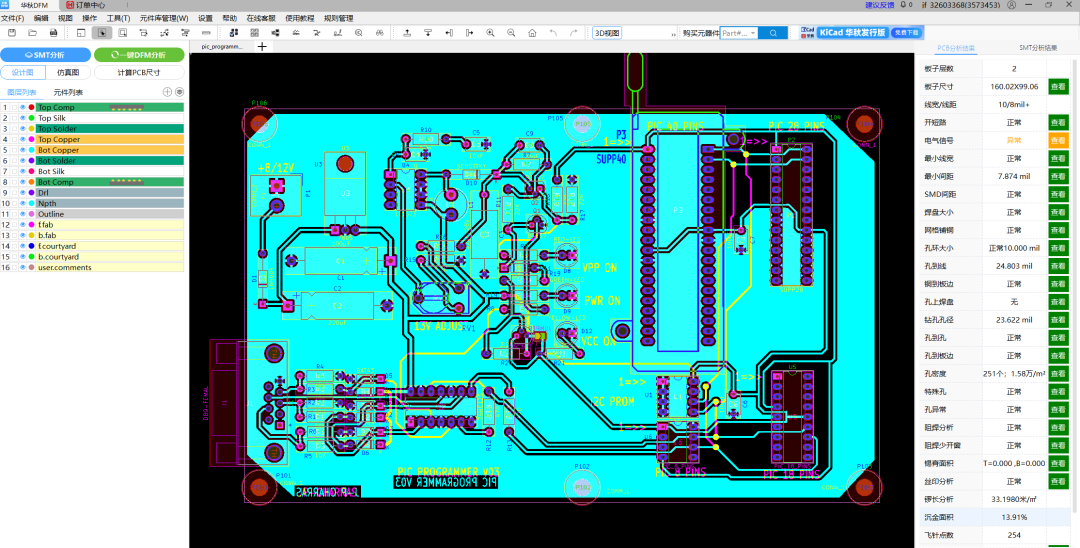

华秋DFM支持KiCad PCB了
