修改PCB设计中的网格大小主要涉及调整设计软件的栅格设置（Grid Settings）。以下是不同软件中通用的方法和具体步骤说明：
? 核心思路（适用于绝大多数PCB设计软件）
- 打开栅格设置对话框： 在软件的菜单栏中找到与
视图(View)、首选项(Preferences),选项(Options),设置(Settings)或直接是栅格(Grid)相关的菜单项。 - 找到栅格属性： 在打开的对话框中，寻找类似
捕获栅格(Snap Grid)、显示栅格(Visible Grid),元件栅格(Component Grid)，或者更笼统的栅格(Grid)、尺寸(Dimension)之类的设置区域。 - 修改栅格尺寸值：
- 你会看到
尺寸(Size)、增量(Increment)、值(Value)、步长(Step)这样的输入框（通常单位为毫米(mm)、密耳(mil)等）。 - 在这里，将数值改小即可缩小网格。例如：
- 当前是
1.000mm，改成0.5mm或0.25mm。 - 当前是
50mil，改成20mil或10mil。
- 当前是
- 你会看到
- 区分不同栅格（重要！）：
- 捕获栅格/捕捉栅格： 这是最重要的栅格。它决定了光标和对象（走线、焊盘、元件等）在移动或放置时“吸附”到网格点的步进距离。改小这个值能提高定位精度。
- 显示栅格/可视栅格： 这是在工作区显示出来的背景点阵或线阵，方便视觉参考。你可以独立设置它的尺寸和显示样式（点状、线状、大小等）。改小这个值会让网格点更密，可能有助于精细操作，但也可能让画面看起来更“挤”。
- 元件栅格： 一些软件提供专门设置元件移动时的捕捉步长。同样是通过改小值来提高放置精度。
- 应用/确认更改： 设置完你想要的网格大小后，点击
应用(Apply)或确定(OK)按钮保存设置。
? 主流软件中操作路径示例
- Altium Designer:
- 菜单栏：
Tools->Preferences...(DXP->Preferences...). - 在
Preferences对话框左侧导航树中找到：PCB Editor->General。 - 在右侧
General设置区域找到Snap Grid（捕获栅格）和Visible Grid（显示栅格）。 - 修改相应数值。也可以直接在PCB编辑区按快捷键
G快速设置或切换捕获栅格值。
- 菜单栏：
- KiCad:
- 在PCB布局编辑器中，菜单栏：
文件(File)->电路板设置(Board Setup)或 右键 ->板参数(Properties)->通用设置(General)标签页 (较新版本)。 - 查找
网格(Grid)设置区域。 - 找到
捕获栅格(Snap Grid Size)和视觉栅格(Visual Grid Size)，分别修改其X和Y值（通常设置为相同）。 - 或者： 直接在PCB编辑区顶部工具栏附近有网格下拉框（显示当前网格值如
50 mil），点击即可选择预设值或输入自定义值（修改捕获栅格）。
- 在PCB布局编辑器中，菜单栏：
- Eagle (Autodesk Fusion 360):
- 菜单栏：
Options->Grid...或者视图(View)->栅格(Grid)。 - 在弹出的
Grid对话框中设置尺寸(Size)（相当于显示和主捕获栅格）或高级选项中分开设置Display grid和Snap grid。 改小尺寸(Size)值。 - 或者： 在状态栏（编辑器底部）显示当前网格值的地方单击打开网格设置。
- 菜单栏：
- 其他软件 (立创EDA, Pads, Cadence Allegro等):
- 原理相同。查找菜单：
- 立创EDA(专业版)：
设置(Settings)->栅格(Grid)。 - Pads Layout:
Tools->Options...->Grids and Snap标签页。 - Cadence Allegro:
Setup->Grids...或点击顶部工具栏网格图标。
- 立创EDA(专业版)：
- 原理相同。查找菜单：
⚠ 重要提示
- 单位： 确保你使用的单位（mm, mil, μm 等）是你所期望的。数值小并不代表网格一定小，1 mil (0.0254mm) 比 1mm 小得多。常见的精细布线网格在 0.05mm (2 mil) 到 0.25mm (10 mil) 范围。
- 精度匹配： 设置网格时，要考虑你的设计精度要求和元件封装/焊盘的特性。例如，许多标准焊盘中心距是1.27mm (50 mil)，使用 0.127mm (5 mil) 或 0.0254mm (1 mil) 的网格能很好地捕捉到焊盘中心；但使用像 0.1mm 的网格去捕捉 50 mil 的焊盘中心就会偏离。
- 快捷键： 学习并使用切换网格的快捷键（如Altium/KiCad中的
G键）能极大提高设计效率，可以在不同的精细度和常用网格之间快速切换。 - 对象捕捉： 在改小捕获栅格后，如果你的光标仍然不按预期吸附，请检查是否还启用了其他对象捕捉机制（如在Altium中：
Preferences->PCB Editor->Interactive Routing-> 确保启用了必要的对象捕捉选项，如Snap To Object Hotspots,Snap To Object Axis,Snap To Center）。
? 总结一句话：找到软件的网格设置对话框（通常在视图、设置或首选项中），减小捕获栅格数值，即可实现更精细的位置操作。 记得区分和设置好捕获栅格和显示栅格。
希望这些步骤能让你的PCB布线更加精准高效！?✨
在PCB设计中管理网格从而最大化效益的方法
您可以捕获的内容 l 在 PCB 设计中使用网格的起源。 l 使设计网格在原理图捕获和 PCB 布局中为您工作。 l 设计工具可让您两全其美。 在网格计划中建立城市的做法已经有很长的历史了，其历史
2020-09-16 20:51:05
PCB设计中填充铜和网格铜有什么区别？
填充铜（SolidCopper）和网格铜（HatchedCopper）是PCB设计中两种不同的铺铜方式，它们在电气性能、热管理、加工工艺和成本方面存在一些区别：1.电气性能：填充铜：提供连续的导电层
2024-12-10 11:18:09
PCB设计中填充铜和网格铜有什么区别？
填充铜（SolidCopper）和网格铜（HatchedCopper）是PCB设计中两种不同的铺铜方式，它们在电气性能、热管理、加工工艺和成本方面存在一些区别：1.电气性能：填充铜：提供连续的导电层
2024-12-10 16:45:18
基于线性网格创建高阶网格
在 CFD 模拟使用的多种网格生成方法中，高阶网格是一种能够实现精度、分辨率和计算成本平衡的有效方法。高阶网格划分的目标是利用高阶多项式曲线的优势为 CFD 计算创建网格，从而实现在复杂系统环境下提供比线性网格更高的精度。
2022-09-22 10:30:27
PADS Layout怎么解决铜皮是网格问题的详细步骤
PADS Layout怎么解决铜皮是网格问题的详细步骤 经常会有小伙伴们遇到layout中的覆铜平面显示网格这种情况？今天就为大家讲解怎么解决这个问题。我们可以看到现在这个pcb板的覆铜平面显示
2023-01-17 07:45:02
数据网格是什么意思？为什么要考虑实现数据网格？
数据网格作为一种新的数据管理方法，在业界越来越受到关注。然而在兴奋之余，人们对其复杂性以及能否兑现承诺表示担忧。本文将深入探讨数据网格的复杂性，解决围绕其是否过时存在的巨大争议，并探索它所带来的机遇
2023-08-29 11:31:52
PCB设计中填充铜和网格铜究竟有什么区别？
填充铜（SolidCopper）和网格铜（HatchedCopper）是PCB设计中两种不同的铺铜方式，它们在电气性能、热管理、加工工艺和成本方面存在一些区别：1.电气性能：填充铜：提供了一个连续
2024-12-04 18:00:00
如何从线性网格创建高阶网格
本文介绍Cadence Pointwise的网格生成工具是如何帮助 CFD 工程师您创建复杂几何模型高精度模拟所需要的高阶网格，且不会显著增加计算复杂性。
2023-07-12 11:00:27
电源IC过流检测端的贴片电容容量改大或改小会怎么样？
贴片电容是电源IC过流检测电路中的重要元件，电源IC过流检测端的贴片电容容量改大或改小会对电源IC过流检测电路的性能产生一定的影响。
2023-12-13 11:20:51
在PCB设计中管理网格从而最大化效益的方法
的， Manhattan 路线一词是基于纽约市内规则排列的道路，这些道路在网格上纵横交错。尽管我们使用术语来描述 PCB 布线，但是 Manhattan 也与距离或长度以及布线相关
2020-09-16 20:52:12
什么是覆铜?网格覆铜还是实心覆铜?
也出于让PCB焊接时尽可能不变形的目的，大部分PCB 生产厂家也会要求PCB 设计者在PCB 的空旷区域填充铜皮或者网格状的地线，覆铜如果处理的不当，那将得不偿失，究竟覆铜是“利大于弊”还是“弊大于利”？
2023-12-29 16:22:51

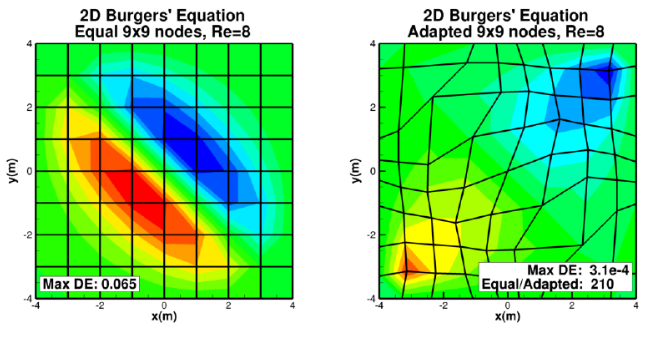

利用自适应网格细化功能自动生成最佳网格
仿真预处理的目标是根据分析创建所需的网格。在生成同时解析几何和物理特征的网格时，我们的目标是提高计算效率。基于仿真预期，我们可以针对流动特征不明显的特定网格区域进行网格增强。在下图中，我们在车辆周围
2024-11-23 01:03:21
什么事覆铜?网格覆铜还是实心覆铜?
环路面积。也可以在PCB焊接的同时保持平整度，所以大部分PCB 生产厂家也会要求PCB 设计者在PCB 的空旷区域填充铜皮或者网格状的地线。覆铜如果处理的不当，那将得不偿失，究竟覆铜是“利大于弊”还是
jf_23333597
2023-02-24 17:32:54
网格划分设计知识点汇总
网格设计而非划分 在进行数值模拟计算（包括FEA、CFD等）中，网格的质量对分析计算的结果有至关重要的影响。高质量的网格是高精度分析结果的保证，而质量不好或者差的网格，则可能会导致计算的无法完成
2021-11-05 14:57:05
什么是网格划分或网格生成？
庞杂的几何文件、复杂的几何结构，使得 CFD 仿真在网格制作上极其耗时。如何解放工程师的双手， 把更多的精力投入到结果分析和创新性能设计上，答案就在 Cadence Fidelity AutoMesh。
2023-05-23 10:20:01
如何使用sizefield功能进行CFD网格细化
本文旨在对ANSA中的CFD网格细化策略进行简单介绍。首先介绍如何使用sizefield功能进行网格细化，之后在下一篇文章中将继续介绍其他CFD网格细化方法。
2025-07-14 09:52:14
网格电流分析电路
网格电流分析电路减少数学运算量的一种简单方法是使用Kirchhoff的“电流定律”方程分析电路，以确定在两个电阻器中流动的电流I 1 和 I 2。这样就无需将电流I 3仅仅计算为I 1 和 I 2
o_dream
2020-10-05 11:45:49
网格化空气质量监测站
2021-03-26 10:17:05

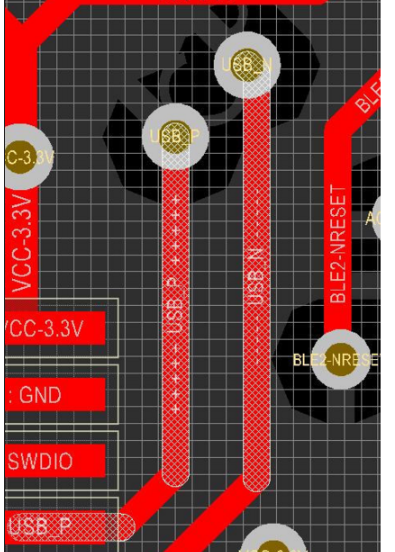

PCB设计：Altium designer差分走线出现网格的原因
