良好的PCB设计对波峰焊接质量至关重要。以下是有助于顺利过波峰焊的关键设计要点，用中文说明：
一、 元件布局与方向优化
- 插件元件(THT)引脚方向：
- 同向排列： 尽量让所有需要过波峰焊的插件元件（如电阻、电容、二极管、连接器等）的引脚方向（长轴方向）与PCB过板方向平行。这样焊锡波峰可以顺畅地流过焊点，减少桥连（连锡）。
- 避免垂直： 尽量避免元件引脚方向与过板方向垂直，这会导致焊锡在元件体后方滞留，极易产生桥连。
- 元件间距：
- 足够间距： 在波峰焊方向上，相邻的插件元件本体之间，以及插件元件与邻近的贴片元件之间，必须留有足够的安全间距（通常建议大于2.5mm - 5mm，取决于元件大小和波峰参数）。这防止高温焊料接触到贴片元件本体或相邻插件元件，造成损坏或桥连。
- 高元件排布： 对于较高的插件元件（如电解电容、大电感），不应放置在较矮元件的前方（相对于过板方向）。高元件会阻挡焊料流向后面的矮元件，导致矮元件焊点不良。应将高元件安排在板子的尾部（波峰离开的最后区域），或同一排元件按高度递增排列。
- 敏感元件防护：

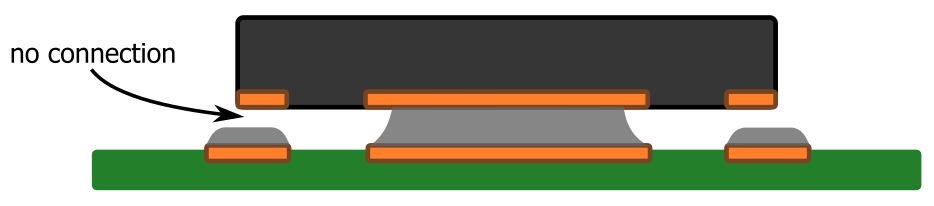

- 远离波峰区： 热敏感元件（如铝电解电容、部分连接器、LED）、不耐高温的贴片元件（如某些塑料封装IC、精密电阻）或底部有裸露金属/塑料的元件（如QFN、某些连接器），应尽可能设计在Top面（元件面），只用回流焊工艺焊接，避免接触波峰焊料。
- 必备时屏蔽： 如果必须在Bottom面放置敏感贴片元件且靠近插件焊点，需使用波峰焊治具（过炉托盘）遮蔽保护它们。
二、 焊盘与孔径设计
- 通孔孔径：
- 匹配引脚： 孔径（D）应比元件引脚直径（d）略大，通常建议
孔径 D ≈ 引脚直径 d + (0.2mm - 0.4mm)。孔径太小，插入困难，焊锡难渗透；孔径太大，焊盘铜环变窄，机械强度下降，且焊锡易从孔内大量涌上Top面（芯吸现象）。
- 匹配引脚： 孔径（D）应比元件引脚直径（d）略大，通常建议
- 焊盘大小：
- 足够铜环： 焊盘直径应足够大，确保在钻孔后，焊盘边缘到孔边缘仍有足够的铜环宽度（通常单边至少0.15mm - 0.2mm以上），以保证焊接牢固性和导热性。
- 不对称设计（偷锡焊盘/盗锡焊盘）：
- 对于连接器或引脚密集的IC插座等元件，在波峰焊流程方向的最后一个引脚或最外侧引脚的焊盘外侧，额外设计一个小的、独立的、无孔的焊盘（称为Steal/Thief Pad）。
- 作用： 这个额外的焊盘会“偷走”或“引导”流经密集焊点时积累的多余焊锡，从而有效减少最后一脚/外侧引脚与其他结构（如外壳或相邻焊点）发生桥连的风险。
- 阻焊层设计：
- 阻焊桥： 在相邻的插件焊盘之间，特别是间距较小（<0.5mm）或容易桥连的地方（如连接器引脚间），必须保留阻焊油墨，形成“阻焊桥”。这层油墨能物理阻挡熔融焊锡在焊盘间流动，是防止桥连的最关键手段之一。设计时要确保Gerber文件中的阻焊层在这些区域有开窗隔离。
- 焊盘开窗： 确保焊盘上的阻焊开窗准确、完整，大小合适。开窗应略大于焊盘（单边大出0.05mm-0.1mm），以保证焊接区域充分暴露。
三、 PCB板设计与制造要求
- 传送边设计：
- 平整边缘： 在PCB平行于过板方向的两侧（长边），必须预留足够宽度（通常每边≥5mm）的平整区域作为传送边。
- 无元件/无露铜： 在此区域内禁止布置任何元件（包括贴片），且禁止有露铜（焊盘、走线、铜箔等）。传送边需要被波峰焊机的链条或夹爪稳定夹持，元件和露铜会干扰夹持，造成夹坏或污染。
- Mark点（可选但推荐）： 在传送边或允许的位置放置光学定位点（Fiducial Mark），有助于波峰焊机精确定位。
- 板边与工艺边：
- 如果设计允许，增加工艺边（Break-away tab），将传送边布置在工艺边上，焊接后掰掉。这样板内空间可以更充分利用。
- 靠近板边的元件（尤其是Bottom面）需注意与板边缘的距离，防止过波峰时碰到轨道等设备部件。
- 层压与翘曲控制：
- 选择质量可靠的PCB基材和层压工艺，确保PCB在焊接高温下翘曲度最小。严重翘曲会导致局部吃锡不良或夹持不稳。
- 铜平衡： 大面积铜箔区域（特别是Top面）应尽量设计成网格状或添加隔热层（在Gerber层），避免因局部散热过快或热膨胀不均导致焊接问题或变形。
四、 其他注意事项
- 元件引脚长度：
- 插件元件引脚在Bottom面的露出长度应适当。过长易桥连（尤其是密集引脚），过短则焊点强度不足。建议露出长度在0.5mm - 2.0mm之间（IPC标准有规定）。
- 测试点：
- 如果需要在线测试，测试点应设计成便于探针接触的形状（如圆形或方形焊盘），并注意其位置在过波峰后不会被焊锡完全覆盖或污染。
- 与制造商沟通：
- 提供设计文件： 将PCB设计文件（Gerber, Drill, 坐标文件等）发给PCB制造商和组装厂，供他们进行DFM（可制造性分析）。
- 确认工艺能力： 提前了解代工厂波峰焊设备的特性（如波峰宽度、焊料类型、助焊剂类型、预热和焊接温度曲线能力）以及对设计要求的具体规范（如最小间距、传送边宽度等），并在设计中满足这些要求。
- 考虑使用选择性波峰焊：
- 对于非常复杂、高密度或含有大量热敏感元件的板子，如果预算允许，可以考虑在设计中为特定区域（如少数几个高引脚数连接器）预留空间，以便使用选择性波峰焊设备焊接这些点，避免整板过波峰的风险。
总结关键点：同向排列、充足间距、阻焊桥保护、传送边干净、偷锡焊盘防桥连、孔径匹配、高矮有序、敏感元件远离。 遵循这些设计准则，并与制造伙伴紧密合作进行DFM检查，能显著提高波峰焊的良品率，降低成本。
希望这些中文指南能帮助您设计出更易于波峰焊接的PCB板！
三维可视化有助于PCB的设计
照片真实感可视化的PCB设计的垫3 d有助于消除昂贵和耗时的错误通过避碰和冲突与机电对象的识别。了解更多:视频——体验PCB设计像从未BeforeWhite纸- 5方式最大化的好处3 d LayoutWebinar PCB设计,3 d -新版本!
2019-10-10 07:03:00
RF功率测量及控制有助于确保系统安全、高效地运行
作者：齐凌杰 应用工程师 世强电讯 目前，包括通信收发机、仪器、工业控制和雷达等在内的许多系统都需要控制射频功率，因此需要准确测量射频功率。在这些系统中，RF功率测量及控制有助于确保系统安全、高效地运行。
XWM4612
2019-06-25 08:08:32
探讨有助于加速太空探索的Qorvo技术
观察恒星旋转和近距离探索阿波罗 15 号着陆点的表面只是绿岸望远镜促成的两个研究示例。这篇博客文章探讨了有助于加速太空探索的 Qorvo 技术。
2022-01-04 16:44:54
智能电网的发展有助于智能家居的应用普及
智能电网无疑是未来整体电力系统的发展的主流方向之一，与此同时，它的建设推广，将促进家居智能化技术的发展，有助于智能家居的应用普及。
2020-06-14 09:18:48
PCB板的堆叠与分层有助于屏蔽和抑制EMI
PCB的分层及叠层是一个比较复杂的事情，有多方面的因素要考虑，但我们应当记住要完成的功能，需要哪些关键因素，这样才能找到一个符合我们要求的印制板分层及叠层顺序。
2019-07-25 11:42:32

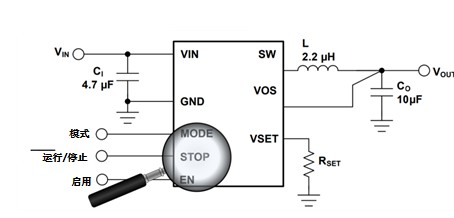

现代 DC/DC 转换器提供了有助于减少设计折衷影响的功能？
问题时，现代 DC/DC 转换器确实提供了有助于减少设计折衷影响的功能。一个示例是 TPS62840 DC/DC 转换器，这是一种超低（60nA）静态电流、高效、750mA 降压型稳压器，旨在在始终开启的应用中最大限度地延长电池寿命，可用于始终开机应用。
2020-09-28 11:01:13
人工智能有助于解决回收垃圾的方式
据外媒报道，一项最新研究表明，尖端人工智能可能有助于彻底改变英国回收垃圾的方式。来自利物浦霍普大学的学者们日前正在开发一种新的低成本分类系统，他们表示，该系统可以减少进入垃圾填埋场的固体垃圾数量。
2020-09-21 17:35:00
东芝新款车载直流无刷电机栅极驱动IC有助于提升车辆电气元件的安全性
采用小型封装（7.0mm×7.0mm（典型值）），TB9083FTG的贴装面积减少了大约66% ^[5]^ 。这样有助于控制贴装面积，为ECU电路板上电子元件的数量增加提供有效确保更高安全水平的冗余
elecfans小能手
2023-02-28 14:11:51

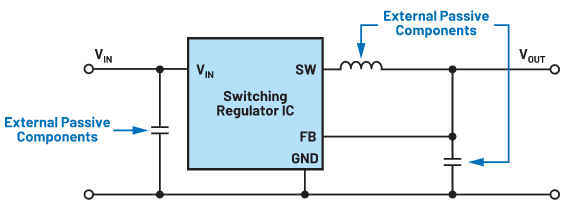

有助于实现小型化的几个电源设计考虑因素
小型化一直是电子行业普遍存在的主题，对于电源尤其重要。电源的质量通常以每体积的功率表示。本文讨论了有助于实现小型化的几个电源设计考虑因素。
2022-12-13 15:51:35
5G与AI结合有助于加速各自的应用创新
外媒报道称，据国际调研公司Moor Insights & Strategy最新发布的报告指出，将5G和AI结合在一起，有助于加速各自的应用创新。
2020-12-01 15:19:36

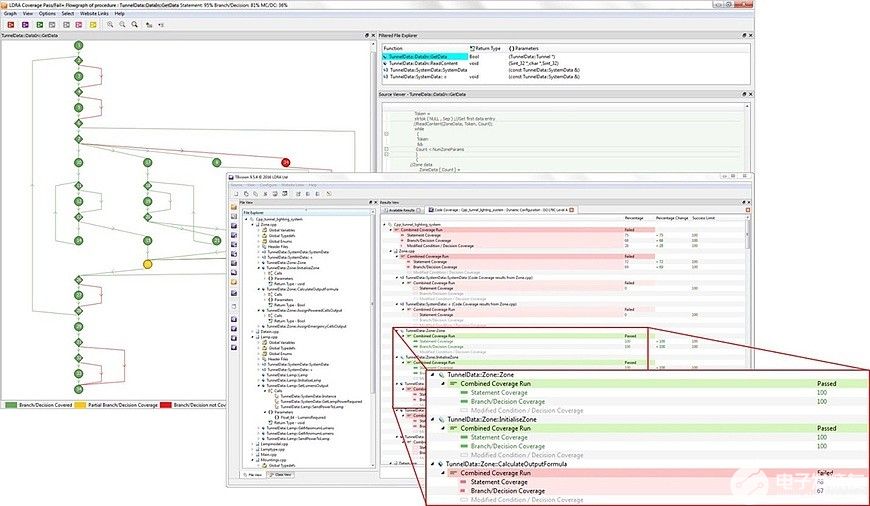

测试和分析工具有助于验证和实施军事系统的安全性
