在PCB设计中，安装孔径（如定位孔、元器件引脚插装孔、螺丝孔等）的公差标准主要遵循IPC标准（电子行业最广泛认可的国际规范），具体依据设计需求、器件要求及制造能力而定。以下是关键要点：
? 核心标准与原则：
-
IPC-2221系列（通用设计标准）
作为总纲性文件，要求孔径公差应考虑：- PCB制造能力（钻孔精度、铜层公差）
- 元器件引脚公差（需匹配器件厂商数据手册）
- 组装要求（确保顺利插装与焊接）
-
IPC-7351（表面贴装/通孔器件焊盘设计）
针对通孔元器件（如连接器、插座）的焊盘孔直径给出指导公式：
最终钻孔直径 = 最大引脚直径 + 孔径余量（Hole Land）- 孔径余量建议值：
- 标准插装： +0.15mm ~ +0.25mm (常用 +0.2mm)
- 压接/高可靠性： +0.05mm ~ +0.15mm
（需叠加PCB制造公差）
- 孔径余量建议值：
-
实际制造公差（参考值）： 孔径类型 数控钻孔典型公差 激光钻孔公差 标准孔 (≥0.3mm) ±0.075mm~±0.1mm ±0.05mm 微孔 (<0.3mm) ±0.05mm ±0.025mm 定位孔/螺丝孔 ±0.05mm~±0.1mm - -
定位孔的特殊要求（如PCB对齐/夹具）
- 公差需更严格，常规定位孔： ±0.05mm
- 高精度SMT：±0.025mm（需与板厂确认工艺能力）?
? 设计实践建议：
-
匹配元器件公差：
检查器件手册的引脚尺寸公差（如连接器引脚公差±0.05mm），按IPC-7351计算最小安全孔径（最大引脚+0.2mm）。 -
板厂能力确认：
优先参考合作PCB制造商的 "制程能力报告"（Capability Report），例如：- 普通板厂：钻孔公差 ±0.1mm
- 高精度板厂（如高频/HDI）：可达 ±0.05mm
-
公差标注规范：
在PCB设计文件（Gerber/钻孔图）中明确标注：∅1.0 ±0.1mm （公称孔径1.0mm，公差±0.1mm） 或 ∅3.00 +0.1/0 （定位孔单向正公差，确保最小孔径） -
临界尺寸标注示例：
- 螺丝孔： ∅3.2 +0.1/-0.0mm （保证螺丝可通过）
- 压接连接器： ∅0.9 ±0.05mm （压接需高精度配合）
- 普通电阻引脚孔： ∅0.6 +0.15/-0.0mm （兼容自动插件）
⚠️ 关键注意事项：
-
孔铜厚度影响：
电镀后实际孔径会减小（约0.025~0.05mm），设计中需预留镀铜余量。 -
热膨胀系数（CTE）：
高温组装环境（如过回流焊）需考虑PCB与金属件的膨胀差异。 -
非圆孔处理：
槽孔（Slot）需单独标注长/宽公差（如 ±0.1×±0.2mm）。
✅ 最佳实践：
-
优先遵守器件手册要求（特别是高压/高频连接器）。
-
与PCB制造商早期沟通，依据其制程能力定公差。
-
高密度板建议采用 Class 2/3级公差（IPC-6012），例如：
- Class 2（工业级）：钻孔公差≤±0.075mm
- Class 3（航空/医疗）：钻孔公差≤±0.05mm
-
在量产前做DFM（可制造性分析）：使用Valor等工具仿真钻孔与元件匹配度。
? 总结：
通用孔径公差： ±0.1mm 可满足多数消费电子需求。
高精度需求： 收紧至 ±0.05mm（需确认板厂能力）。
安全原则： 孔径设计值 ≥ 最大引脚尺寸 + 0.15mm + 制造公差余量。
建议在设计中注明：“未注孔径公差默认按 IPC-2221 Class 2（±0.1mm）执行”，关键孔位需单独标注 ✏️。最终以PCB厂端的工程确认（EQ）为准。
常见PCB盲孔孔径标准、要求与测量方法
的精度直接决定了组件的电气性能、配合强度与密封效果，因此有一套严谨的标准与检测体系。一、孔径标准与公差要求盲孔的孔径标准并非孤立存在，而是根据应用场景遵循严格分级。在
2026-05-13 10:03:41
pcb通孔的孔径有哪些？pcb过孔和通孔区别
。 一、PCB通孔的孔径类型 1. 标准孔径(PCB Standard Hole)：通常在PCB设计中，孔径大于等于0.4mm的圆形孔被称为标准孔径。这种孔径通常被用于固定PCB板和组件引脚的连接。 2. 微孔孔径(Micro Hole)：微孔孔径是指孔径小于0.4mm的圆形孔。随着电子设备的越来越小型化，
2023-12-07 10:09:46
Allegro设计小技巧 | PCB中安装孔的焊盘与孔径设置
在做PCB设计时，一般需要在PCB板上添加定位孔，按照常用的螺丝尺寸大小，可放置相应尺寸的定位孔到PCB上，定位孔的孔径大小和焊盘大小可参考如下表所示：螺钉安装空间单位：mmM2.5M3M4M5M6
2022-06-27 09:46:55

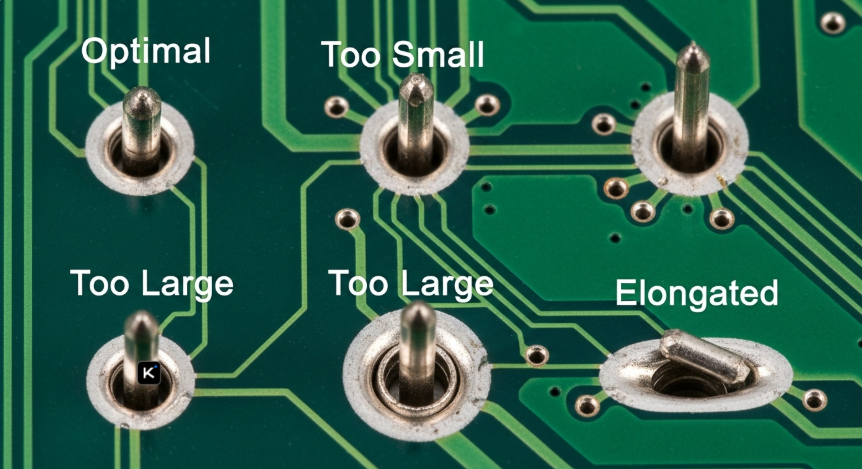

PCB通孔元件孔径设计的技术规范与最佳实践
“ 大多数元器件的数据手册都包含推荐的 PCB 封装信息，指定了适合该元器件的孔径，这是选择 PCB 孔径最实用的方法。然而，有些数据手册只提供了元器件的物理尺寸和引脚直径公差。在这种情况下，当我
2025-08-25 11:14:10
【Altium小课专题 第092篇】PCB安装孔的焊盘与孔径是什么的大小关系？
，则应尽量将元器件布置在表格尺寸范围之外。如若PCB空间不够，则此范围可适当减小。 M2.5M3M4M5M6孔径Φ（D1）33.54.567焊盘（有接地要求）（D2）7.58101113安装空间9.510121315表4-2安装孔安装孔径示意图
凡亿_PCB
2021-07-03 16:25:55
使用PCB公差提高生产率
明确定义的 PCB 公差对于构建高质量电路板至关重要。几乎所有 PCB 制造步骤受公差影响，其中许多公差是您在设计过程中定义的。如果与您的合同制造商（ CM ）一起选择这些设备，使其落在其设备和工艺
2020-09-29 18:24:08
指定PCB孔容公差有哪些技巧
通常PCB制造商规定孔公差为±0.004。 无论在公差带的大端还是小端，导线必须始终贴在孔中。因此，最小孔尺寸必须适应最大电阻引线加公差（0.022电阻引线+ 0.003电阻引线容差），加上
2019-08-16 09:15:00
PCB线路板插装元器件的孔径尺寸及工艺要求
PCB线路板插装元器件孔径的设计主要依据引线大小、引线成形情况及波峰焊工艺而定。在考虑工艺要求的基础上应尽量选用标准的孔径尺寸。
2019-06-13 14:15:34
PCB电路设计之零件公差建模概念
实际构建时都需要相同的东西：组件。因此，了解设计的基本组成部分（组件）的公差的重要性至关重要。反过来，这意味着组件公差建模对于你的整体PCB电路设计同样重要。 什么是元件公差？ 关于组件的公差定义是为实现适当功能而对
2021-02-02 09:50:43
PCB板钻孔孔径公差是多少
如果是金属化钻孔，我们是需要先在PCB光板上钻出无铜孔以后，然后电镀一层铜箔在孔壁上，那么如果喷锡工艺需要补正0.1-0.15mm，即钻刀需要用0.2-0.25mm，具体大小要根据每个厂的生产工艺和机械设备而定;如果是OSP、化金等工艺需补正0.05-0.1mm左右;
2022-12-22 14:24:09
使用铝基PCB解决大功率和紧密公差应用
包括交通信号灯，普通照明和汽车照明。采用铝基设计（LED PCBs）允许在电路板设计中使用更高的LED密度，并允许以更高的电流驱动已安装的LED，同时仍保持在温度公差范围内。与常规PCB设计相比
rstech_rd
2023-04-21 15:50:16
PCB工艺制程能力介绍及解析
：孔径，深孔定义：比值＞5， 华秋pcb最高可以做到12:1的厚径比 。 5孔位公差 由于在钻孔时，不能保证100%与目标孔完全重合，这里的圆心距，就是两个孔的位置偏差，术语称为，孔位公差，华秋
jf_32813774
2023-08-25 11:28:28

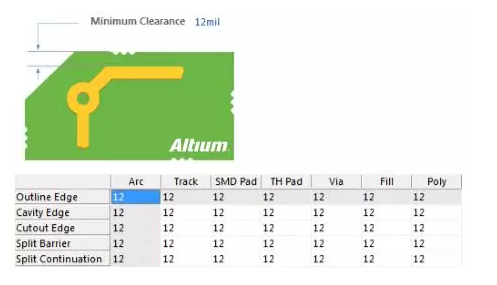

如何设计PCB安全间距？
就主流PCB生产厂家的加工能力来说，焊盘孔径如果以机械钻孔方式，不得低于0.2mm，如果以镭射钻孔方式，不得低于4mil。而孔径公差根据板材不同略微有所区别，一般能管控在0.05mm以内，焊盘宽度不得低于0.2mm。
2023-12-26 16:36:33
M9航空接头8针的标准公差是多少
德索工程师说道M9航空接头8针的设计要求包括电气性能、机械性能和环境适应性等方面。公差标准的制定需要确保产品在这些方面都能满足设计要求。
2024-05-08 17:44:06

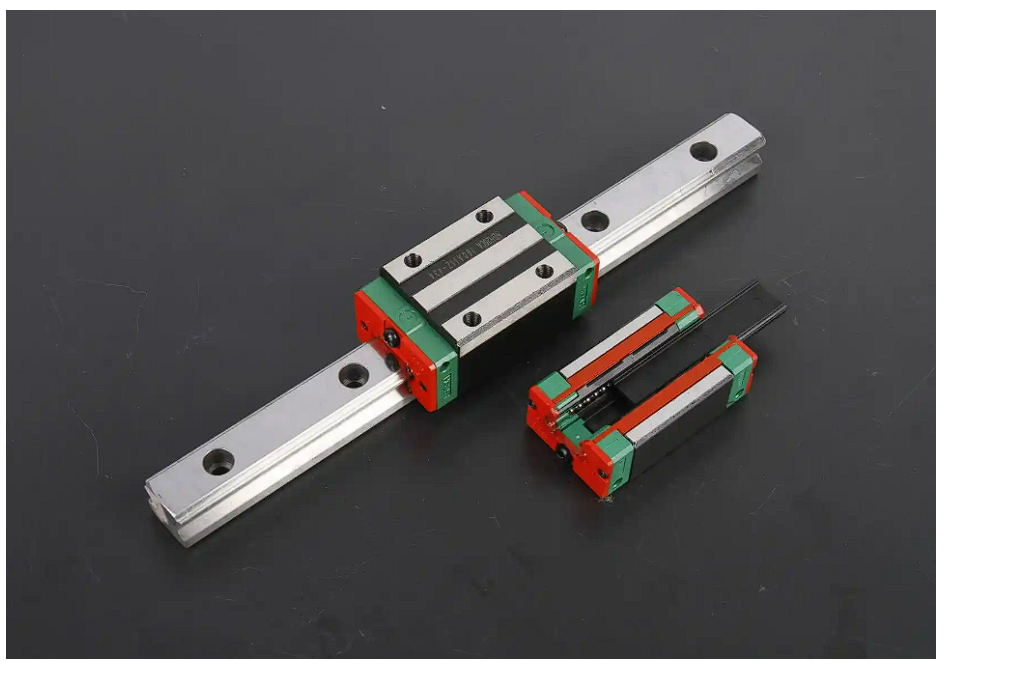

怎么装配直线导轨才能保证安装面平面度符合公差要求？
