“PCB转接板”是指利用印刷电路板（Printed Circuit Board, PCB）技术设计和制造的、用于连接不同接口、转换信号或电气规格的适配板。它在电子工程中非常常见，主要用于解决设备/模块之间的兼容性问题。以下是关键知识点详解：
核心功能
- 接口转换
- 例：USB Type-C 转 USB-A 接口板、HDMI 转 DVI 信号板。
- 电气规格适配
- 例：5V TTL电平转3.3V CMOS电平板、RS232转TTL UART板。
- 物理结构适配
- 例：SMD芯片转DIP封装插座板（方便焊接调试）、树莓派GPIO排针转PCB端子板。
常见类型
| 类型 | 应用场景 |
|---|---|
| 协议转换板 | PCIe转M.2接口板、SD卡转MicroSD卡槽板 |
| 电平转换板 | 5V Arduino控制3.3V传感器、I²C总线电压匹配 |
| 封装转接板 | QFN芯片转DIP测试板、BGA封装转LGA插座板 |
| 扩展分线板 | 1个RJ45网口转4路网络变压器（PoE分线） |
| 工业定制板 | 工控设备DB9串口转工业端子台、PLC模块插槽适配板 |
设计要点
- 信号完整性
- 高速信号（如USB3.0、HDMI）需阻抗匹配（通常50Ω），避免反射干扰。
- 电源处理
- 大电流路径加宽铜箔（>30mil），必要时铺铜散热（例：12V转5A电源板）。
- 防误接保护
- 加入反接保护二极管或自恢复保险丝（如PPTC），防止用户插反烧毁设备。
- 机械结构
- 开定位孔（Φ3mm沉孔）、加板边卡扣，确保与外壳紧密固定。
应用实例
- 相机热靴转接板
将单反相机的标准热靴触点，转换为手机充电接口（如Lightning/USB-C），实现外接闪光灯供电。 - FPGA烧录调试板
将JTAG接口的2.54mm排针，转换为紧凑型1.27mm FPC插座，节省空间。 - 复古游戏机改造
设计FC红白机卡带转接板，使原装卡带兼容现代HDMI输出主机。
与普通PCB的区别
| 特点 | PCB转接板 | 常规功能PCB |
|---|---|---|
| 目的 | 接口/信号转换 | 实现特定电路功能 |
| 复杂度 | 通常较简单（层数≤4） | 可能复杂（多层HDI板） |
| 有无元件 | 可能纯走线，或含转换IC | 必定包含主动/被动元件 |
选购/设计建议
- 明确需求：先确认输入/输出的接口类型（如PH2.0端子、MX1.5板对板连接器）。
- 验证兼容性：检查转换协议是否支持目标速度（如USB2.0转Type-C需兼容480Mbps）。
- 测试可靠性：高频信号建议用矢量网络分析仪（VNA）测试S参数（回波损耗、插入损耗）。
通过PCB转接板，工程师可快速解决硬件兼容性难题，显著降低开发成本。如需具体案例设计文件（Gerber/原理图），可进一步提供参数要求！
基于STM32F407开发板对小车进行驱动
障碍物，离障碍物一定距离时蜂鸣器会报警，不同的距离蜂鸣器响的频率不一样，同时 OLED 会实时显示距离、小车行进方向及报警的状态。后期可进行二次开发，也可进行功能扩展！实物图接线版PCB转接板版STM32技术介绍本次项目主要使用STM32的部分常用硬件功能，驱动使用PWM，显示使用SPI或IIC
爱吃果冻
2022-01-05 08:06:22
pcb 转接板 64p 双排 牛角插座2.54转 2.0 1.27 1.0 3.96 求助大神
`2.5464P的牛角插座转成2.01.271.03.96的pcb板图原理图那个大神可有`
悠悠杨扬
2021-07-14 10:07:59

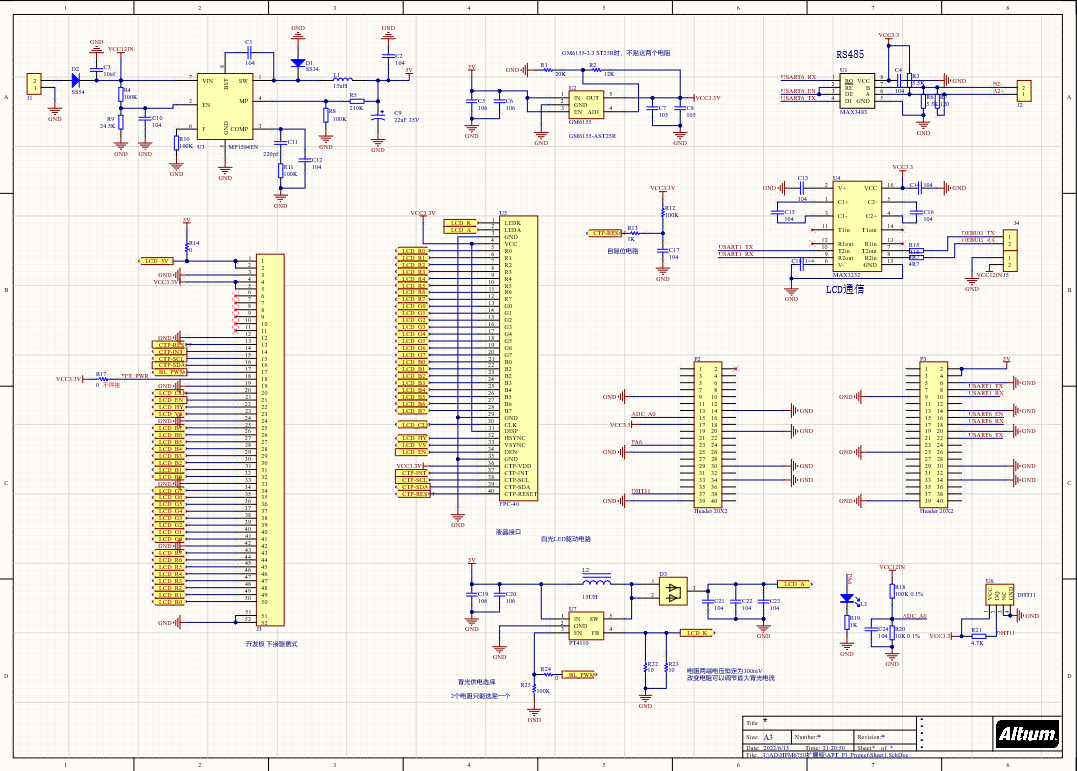

【先楫半导体HPM6750EVKMINI评估板试用体验】画个转接板
