好的，在 AutoCAD 中绘制电气图纸时，需要使用大量标准的电气图形符号来表示各种设备、元件和连接。这些符号是工程语言的一部分，确保了图纸的可读性和全球通用性。
以下是一些常见且关键的 AutoCAD 电气符号类型及其简要中文描述：
一、 电源与接地符号
- 直流电源 (DC Power Source): 通常用两条平行线表示，长线代表正极 (+)，短线代表负极 (-)。有时简化为一个圆圈内标注
+和-，或标注电压值如24VDC。 - 交流电源 (AC Power Source): 通常用一个圆圈内加波形符号 (~) 表示，旁边标注电压和频率，如
230V~ 50Hz或120VAC。 - 接地 (Ground/Earth): 非常重要的符号！
- 保护接地 (Protective Earth/PE): 常表示为向下的三条递减水平线（或阶梯状线）连接到一点，或一个倒三角形内填黑色。代表设备外壳的安全接地。
- 功能性接地/参考地 (Functional Earth/FE): 有时也用类似符号表示，但可能带不同标识或单独说明，代表电路的参考电位点。
- 信号地 (Signal Ground): 常表示为倒三角形内空心，或直接用符号
GND。 - 机壳/框架地 (Chassis Ground): 常用一个空心圆圈连接到类似“山”字形符号的顶点（或一个正方形缺一边）表示。
二、 基本元件符号
- 电阻器 (Resistor): 国际通用符号是矩形框（多为长方形）。美式符号为锯齿状折线（曲折线）。
- 电容器 (Capacitor):
- 无极性电容: 两条平行的短线（通常等长）。
- 电解电容 (有极性): 一条直线（代表负极或公共端）加一条曲线（代表正极）。有时会在负极侧标上
-或+号在正极侧。
- 电感器/线圈 (Inductor/Coil): 由多个连接的半圆弧形组成（类似弹簧或波浪线）。
- 二极管 (Diode): 三角形指向一条垂直短线。三角形顶点代表正极 (Anode/A)，短线端代表负极 (Cathode/K)。发光二极管 (LED) 通常在符号旁边加指向外的箭头表示发光。
- 晶体管 (Transistor):
- 双极型晶体管 (BJT):
- NPN: 箭头指向基极 外面 的发射极符号。
- PNP: 箭头指向基极 里面 的发射极符号。
- 场效应管 (FET)： (MOSFET, JFET) 符号更复杂，通常由直线、虚线、箭头构成，区分栅极 (G)、漏极 (D)、源极 (S) 和类型 (增强型、耗尽型；N沟道、P沟道)。
- 双极型晶体管 (BJT):

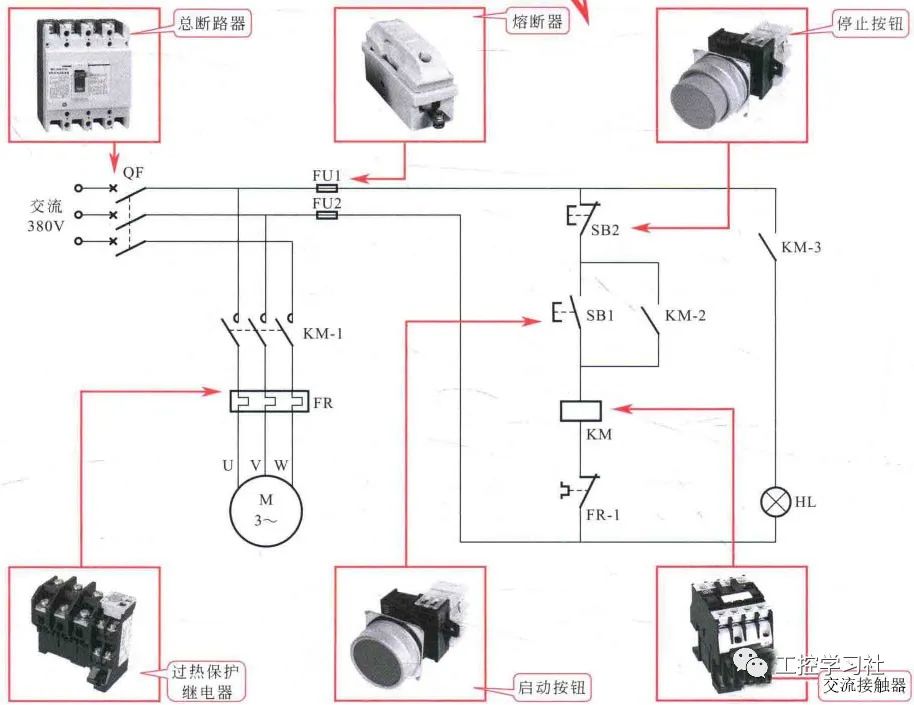

三、 开关与保护器件符号
- 开关 (Switch):
- 单刀单掷 (SPST): 一条直线断开（常开触点）或连接（常闭触点），端点带斜线。动作用动触点（带斜线的线段）的移动表示。
- 单刀双掷 (SPDT): 动触点在两个固定触点间切换。
- 多位开关、按钮开关、限位开关: 在基本触点符号上添加特定图示（如按钮形状、机械臂撞击位置等）。
- 断路器 (Circuit Breaker - CB): 类似于手动开关符号（SPST常开触点），但通常叠加一个矩形框（代表外壳）或旁边标注 “CB” 或具体型号参数（如
10A）。 - 熔断器 (Fuse): 像电阻器符号（矩形或折线），但中间由一条波浪线穿过，或两端加小圆圈。通常标注电流额定值（如
F1 2A）。

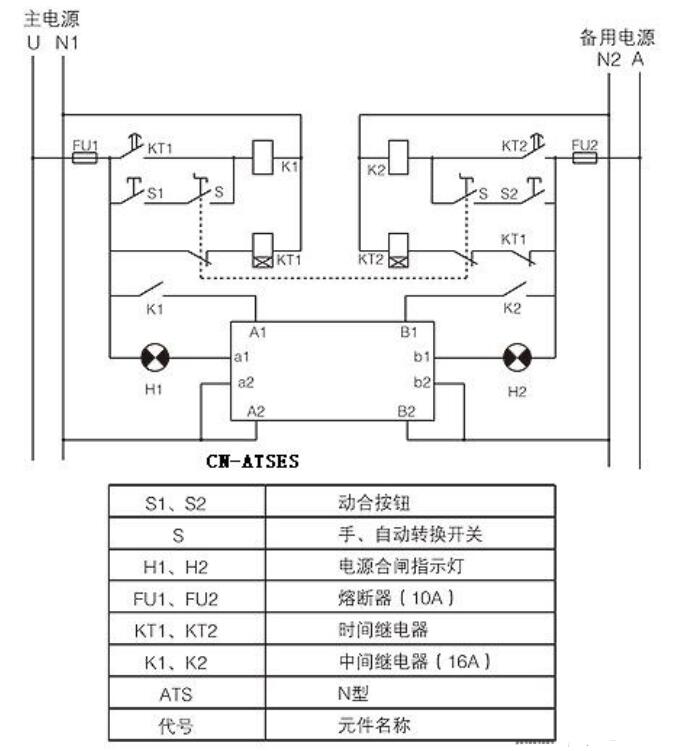

四、 继电器与接触器符号
- 继电器线圈 (Relay Coil): 通常用一个矩形框表示，内标继电器编号（如
K1）。 - 继电器触点 (Relay Contact): 与开关符号相同（常开、常闭），但标注与所属线圈对应的编号（如

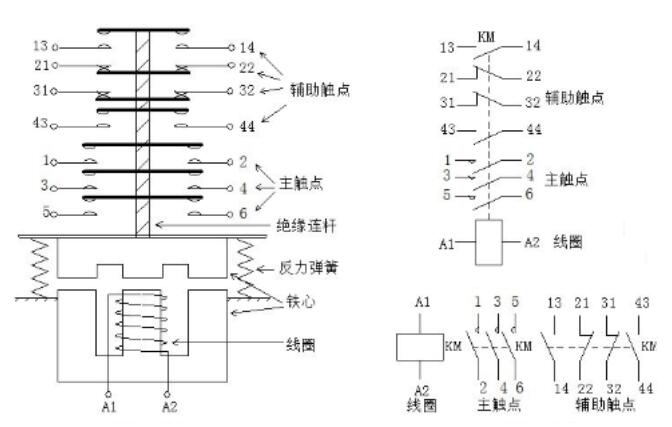

K1），表示其受该线圈控制。 - 接触器 (Contactor - KM): 主触点符号类似于断路器（但更大电流），线圈符号类似于继电器线圈，通常标注为
KM1,KM2等。

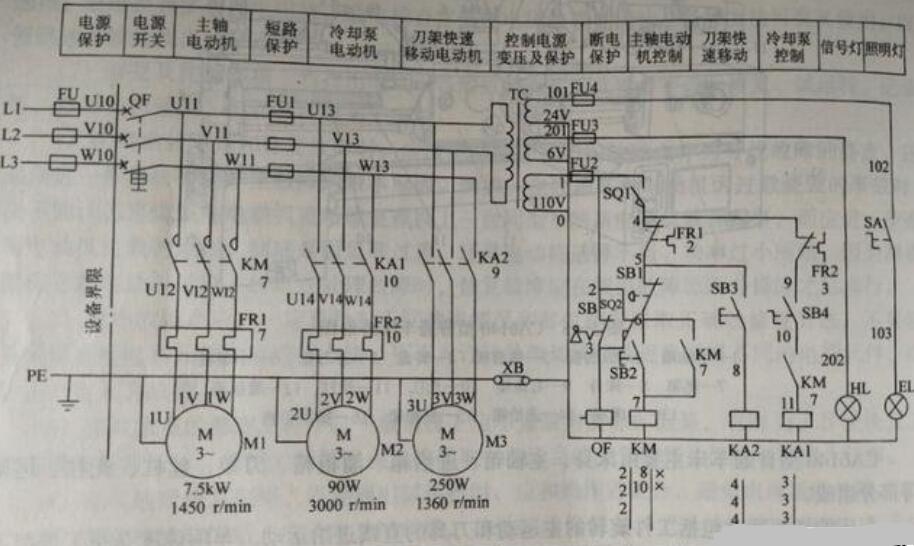

五、 电机与发电机符号
- 电动机 (Motor - M): 通常用一个圆圈中间加字母
M表示，旁边标注类型（如三相3~M，单相1~M）、功率等。 - 发电机 (Generator - G): 类似电动机符号，但标注
G。
六、 测量仪表符号
- 电压表 (Voltmeter - V): 圆圈内标注字母
V。 - 电流表 (Ammeter - A): 圆圈内标注字母
A。 - 功率表 (Wattmeter - W): 圆圈内标注字母
W。 - 多功能表: 如多功能电力仪表符号为方框内标注
PQM或特定型号缩写，引脚标注其接线类型（如V,I,COM）。
七、 灯与信号设备
- 指示灯 (Signal Lamp/Pilot Light): 圆圈内加叉 (
x) 或直接用一个带圆点的圆圈表示。常标注颜色（如RD红,GN绿）。 - 电铃 (Bell): 类似一个拱门（或半个括号）里面加一个点。
- 蜂鸣器/喇叭 (Buzzer/Horn): 用类似喇叭形状或半圆的图形表示。
八、 端子与连接点
- 接线端子 (Terminal Block - X/TB): 常用一个空心圆圈表示连接点。多个端子排列在一起形成一个端子排，标注
X1:1,X1:2等（其中X1是端子排号，1,2是端子序号）。 - 连接点 (Connection Point): 实心圆点（表示物理连接相交且导通），或只画导线连接（表示相交但无连接点则不导通）。

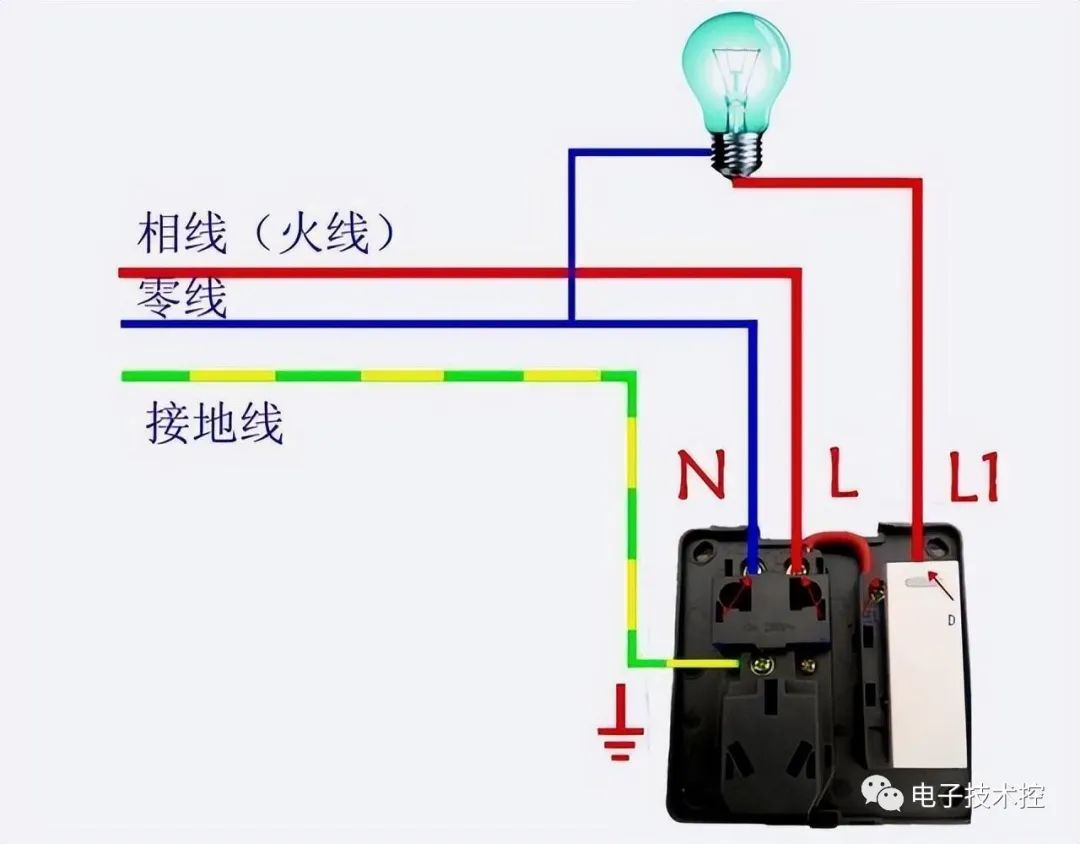

- 插头/插座 (Plug/Socket - P/S): 有多种形状，常用不同轮廓的矩形或特定形状组合（如公头/母头示意图）表示，标注编号。
九、 线缆与总线
- 单根导线 (Single Conductor): 简单的直线。
- 多芯电缆 (Multicore Cable): 通常表示为三根平行线（代表三芯）外加一个细线圈（代表屏蔽层）或外部粗轮廓线（代表护套），标注电缆型号、规格、编号。
- 汇流排 (Busbar): 用比普通导线粗的直线或双线（空心管状）表示。标注名称（如
L1,L2,L3,N,PE,DC24V+,DC0V）。 - 信号线: 表示控制信号（低电压、低电流），常用细实线。
重要提示
- 标准: AutoCAD 电气符号必须遵循特定的国家标准 (GB/T) 或国际电工委员会标准 (IEC)。中国主要使用基于 IEC 标准的 GB/T 4728《电气简图用图形符号》。请务必确认图纸遵循的具体标准！
- 符号库来源:
- AutoCAD 自带基础符号: AutoCAD（特别是 AutoCAD Electrical 版本）提供标准符号库，但完整性和标准化程度可能不足。
- 插件: 推荐使用 AutoCAD Electrical（欧特克官方插件，内置完整IEC标准符号库，并支持智能功能）。其他电气设计软件插件（如EPLAN插件）也可能提供兼容库。
- 第三方符号库: 许多供应商、设计院或插件开发商提供符合国标或特定标准的符号库供下载或购买（如 HGTech（鸿业）、TWT（天正）等）。务必确保库的质量和标准统一性。
- 自定义块 (BLOCK): 用户可以自己绘制精确符合标准的符号并保存为块，但非常耗时且需严格保持一致性和规范性。
- 标注: 符号只是基础，清晰的标注（设备代号、型号、参数、线号、端子号） 和连接关系 对读懂图纸至关重要。AutoCAD Electrical 等专业工具能自动化部分标注。
- 图层: 良好的图层管理（如导线层、符号层、标注层等）对于图纸的整洁和打印控制非常重要。
如何获取和使用符号
- AutoCAD Electrical: 最专业、最高效的方式。安装后，在功能区找到 “常用”或“插入”选项卡 -> 插入元件，即可从符合IEC标准的丰富库中选取符号。
- 第三方插件/软件: 安装相应插件，在其提供的菜单或面板中选择所需符号。
- 搜索资源: 在网上搜索类似 “AutoCAD 电气符号库下载 GB/T 4728” 或 “AutoCAD Electrical IEC 符号库” 等关键词。需谨慎辨别来源的权威性和兼容性。
- 制作自定义块: 在 AutoCAD 中用绘图命令（Line, Circle, Arc, Hatch等）精确绘制符号，遵循 GB/T 4728 规范，然后用
BLOCK命令创建图块，并设置好基点。创建过程需非常仔细以保证尺寸和比例正确。
总结
在 AutoCAD 中准确绘制电气图纸的核心是使用符合国标 (GB/T 4728) 或 IEC 标准的电气图形符号库，并辅以清晰的标注和图层管理。对于专业电气设计工作，强烈推荐使用 AutoCAD Electrical 或集成专业电气符号库的第三方工具/插件，这将大大提高绘图效率、准确性和一致性。
igbt电气符号图
igbt电气符号图 igbt电气符号图是指用于各种设备上，作为操作指示或用来显示设备的功能或工作状态的图形符号，例如：电气设备用图形符号、纺织设备用图形符号等。网站数据库中收录现行的含有设备用图形
2023-02-06 10:45:24
AutoCAD电气审图辅助插件
AutoCAD电气设计辅助软件，可心为你设计依据、设计范围、10/0.4kV变配电系统、照明系统、设备选择及安装、电缆导线的选型及敷设、建筑物防雷及接地安全、人防工程、监控系统等的提供审图标
jfuwre
2019-04-18 15:48:05
cad辅助工具AutoCAD aide下载
\“电气图形符号\”是常用的电气图例； 6.\“电力弧垂曲线\”是根据计算系数拟合弧垂曲线； 7.\“处理多行文字\”是对AutoCAD的Mtext进行编辑； 8.\“实用功能集粹
cmh22
2019-05-08 09:10:59
常用的电气元件符号有哪些？
以上是一些常见的电气元件符号，它们在电路图和设计中起着至关重要的作用。通过使用标准化的电气元件符号，可以确保电路图的准确性和可靠性，从而提高工程设计的效率和质量。
2024-04-01 13:24:57
常用电气图形符号及说明大全
提起电气图形符号，想必大部分电气设计人员都非常熟悉了。但是对于一些电气初学者来说就可能云里雾里，甚至还有一些电气初学者对这些符号是一片空白的。我们都知道图形符号是用于图样或其他文件以表示一个设备或
2023-07-20 11:27:11
AutoCAD Electrical 2012中文版安装下载
自动完成电气控制工程设计任务的工具，如创建原理图，导线编号，生成物料清单等。AutoCAD Electrical提供了一个含有650，000多个电气符号和元件的数据库，具有实时错误检查功能，使电气
ly_0913
2019-04-08 09:56:52
AutoCAD Electrical 2006设计实战PDF下载
官方之外的专门讲解AutoCAD Electrical 2006的书籍，电气版的AutoCAD使用方便入门难，但是上手后很方便很高效。点击下载
吔屎蛋拉雷
2019-04-22 16:26:41
中间继电器的电气符号是什么?
中间继电器（Intermediate Relay）是一种用于控制电路中继电器的设备，它能够接收输入信号并将其转换为输出信号，以控制其他设备或电路。在电气工程中，中间继电器的电气符号是非常重要的，因为
2024-06-21 10:19:36
电气图纸、图形符号大全
电气工程或其他工程的设计、制造、施工，操作、维修，管理人员，大专院校教学人员，软件开发人员，行业标准制定人员等使用。这里给大家分享全套电气图纸设计中最常见的电气符号。
2023-07-10 15:43:22
全套电气图纸、图形符号大全
可供电气工程或其他工程的设计、制造、施工，操作、维修，管理人员，大专院校教学人员，软件开发人员，行业标准制定人员等使用。这里给大家分享全套电气图纸设计中最常见的电气符号。
2023-05-12 14:58:23
常用电气元件文字符号大全
提及常用电气元件文字符号，想必大部分电气人员再熟悉不过了。但是对于一些电气初学者来说就可能一知半解了，甚至还有一些电气初学者是一问三不知的。我们都知道建筑电气图形符号的种类很多，一般都画在电气系统图、平面图、原理图和接线图上，用以标明电气设备、装置、元器件和电气线路在电气系统中的位置、功能和作用。
2023-11-15 16:12:19
高、低压电气部件的图形符号讲解
低压电气部件是指应用于低压供配电线路中的电气部件，在电工电路中，低压电气部件的应用十分广泛，低压电压部件的种类和不同应根据相应的图形符号进行识别。
2023-07-28 14:32:28
电子工程师必须知道的常用电气元件图形符号大全
电气图形符号是指用于各种设备上，作为操作指示或用来显示设备的功能或工作状态的图形符号，例如：电气设备用图形符号、纺织设备用图形符号等。网站数据库中收录现行的含有设备用图形符号的国家标准共26项，所含
2022-07-28 16:03:47
AutoCAD2000简体版下载
非常强大的AutoCAD二次工具箱，内含大量零件库（包括机械、建筑、液压、电气、化工等）还有众多行业绘图的特殊标准，是现今市面上最好的AutoCAD二次工具箱，如果配合“福大机械设计制图工具箱
cmh2
2019-04-08 13:20:55

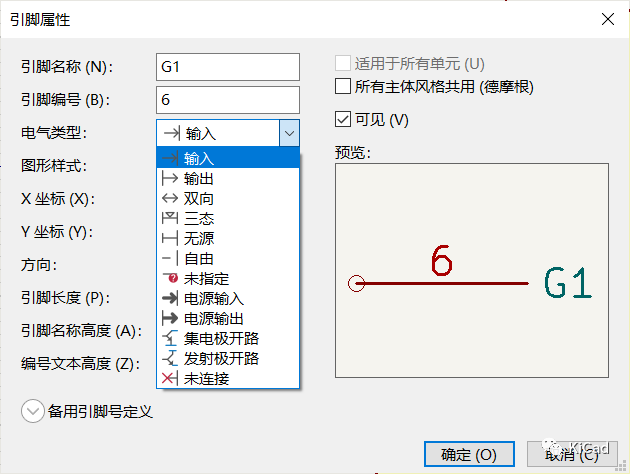

原理图符号引脚的电气类型
