在 Mathcad 中处理传递函数（Transfer Function），通常涉及到以下几个关键步骤：
-
定义拉普拉斯变量
s: 传递函数是复变量s（拉普拉斯算子）的函数。你需要告诉 Mathcads是一个复数变量。- 方法： 输入
s:j或者s:1j。这表示将s定义为虚数单位i或j（Mathcad 默认使用i或j）。这样 Mathcad 就知道s代表复数频率变量。
- 方法： 输入
-
表达传递函数： 传递函数通常是一个有理函数（分子分母都是
s的多项式）。Mathcad 有几种方式来表示它：- 直接分式形式： 这是最常见的形式。
G(s) := (分子多项式) / (分母多项式)- 例子 (一阶系统)：
G1(s) := 1 / (0.5 * s + 1) // 时间常数形式 - 例子 (二阶系统)：
G2(s) := (s + 1) / (s^2 + 5 * s + 6) // 零点在 s=-1, 极点在 s=-2, s=-3
- 例子 (一阶系统)：
- 使用系数向量 (polyroots / polyval 辅助)：
如果你想用系数向量
(aₙ, aₙ₋₁, ..., a₀)表示多项式aₙsⁿ + aₙ₋₁sⁿ⁻¹ + ... + a₀，可以：num_coeffs := [1, 1] // 对应于 [s, 常数项] -> s + 1 den_coeffs := [1, 5, 6] // 对应于 [s², s, 常数项] -> s² + 5s + 6 G2(s) := polyval(num_coeffs, s) / polyval(den_coeffs, s)- 注意：
polyval(v, x)函数计算多项式v₀xⁿ + v₁xⁿ⁻¹ + ... + vₙ。确保系数向量是按s的降幂顺序排列。polyroots(v)可用于求根（极点/零点）。
- 注意：
- 直接分式形式： 这是最常见的形式。
-
计算和评估：
- 定义一个具体的复频率点 (例如
ω := 2 rad/s)，可以计算传递函数在该点的复数值：ω := 2 point_value := G2(j * ω) // s = jω，j 是虚数单位point_value将是一个复数，包含幅值和相位信息。 - 创建频率向量
ω_vec，并计算对应的频率响应向量：ω_vec := 0.1, 0.2..100 // 定义频率范围 H_vec := G2(j * ω_vec) // 计算每个ω点的复数值
- 定义一个具体的复频率点 (例如
-
分析和可视化： 计算得到复数值
H_vec后，就可以生成工程上常用的图：- 伯德图 (Bode Plot):
- 幅频特性：
20 * log10(|H_vec|)vs.log(ω_vec)或ω_vec(横轴常用对数坐标) - 相频特性：
arg(H_vec) * (180/π)(度) vs.log(ω_vec)或ω_vec(横轴常用对数坐标)
- 幅频特性：
- 奈奎斯特图 (Nyquist Plot):
Im(H_vec)vs.Re(H_vec)(虚部 vs. 实部)
- 阶跃响应 (Step Response):
- 需要计算反拉普拉斯变换。Mathcad 有
invlaplace变换（在符号计算区域使用），或者使用控制系统模块（如有）模拟。
- 需要计算反拉普拉斯变换。Mathcad 有
- 零极点图 (Pole-Zero Plot):
- 使用
polyroots(den_coeffs)求极点位置p。 - 使用
polyroots(num_coeffs)求零点位置z。 - 在复平面上绘制
p和z(Re(p), Im(p)和Re(z), Im(z))。
- 使用
- 伯德图 (Bode Plot):
重要提示：
- 符号 vs. 数值计算： 上述分式定义 (
G(s):= ...) 主要适用于数值计算（比如计算特定频率点的响应或绘制响应曲线）。对于符号运算（如拉普拉斯反变换），你需要使用 Mathcad 的符号计算区域（通常以->或Ctrl + .启动）和invlaplace关键字。 - 控制系统模块： 较新版本的 Mathcad Prime 可能包含专门的控制系统模块(需要加载项)，该模块提供了创建传递函数对象（如
tf）、直接计算阶跃/脉冲响应、绘制伯德图/奈奎斯特图等更专业的函数。如果可用，这是更推荐的方法。 - 多项式顺序： 使用向量系数时 (
polyval)，务必注意系数顺序是按s的降幂排列（最高次幂系数在前）。
简单示例模板：
// 定义拉普拉斯变量 s
s := j
// 定义传递函数 G(s) = (s + 1) / (s^2 + 5s + 6)
G(s) := (s + 1) / (s^2 + 5 * s + 6)
// 定义计算频率点 (单位：rad/s)
ω_point := 1
response_at_point := G(j * ω_point)
amplitude_at_point := |response_at_point| // 幅值
phase_at_point := arg(response_at_point) * (180 / π) // 相位(度)
// 生成频率向量绘制伯德图
ω_min := 0.1
ω_max := 100
N := 1000
ω_log := logspace(ω_min, ω_max, N) // 生成对数间隔频率点 (如果 Mathcad 有此函数，否则需手动构造)
// 或者线性步进： ω_vec := ω_min, ω_min + (ω_max-ω_min)/(N-1) .. ω_max
H_vec := G(j * ω_log)
// 计算幅度 (dB) 和相位 (度)
Mag_dB := 20 * log10(|H_vec|)
Phase_deg := arg(H_vec) * (180 / π)
// 绘制伯德图 - 幅频图
// 在图上放置 X-Y 绘图区域，设置 X 轴为 log(ω_log) 或直接选对数坐标，Y 轴为 Mag_dB
// 绘制伯德图 - 相频图
// 在另一个图上放置 X-Y 绘图区域，设置 X 轴为 log(ω_log) 或直接选对数坐标，Y 轴为 Phase_deg
// (可选) 计算并绘制阶跃响应（使用符号运算或控制系统模块更简单）希望这个中文解释能帮你在 Mathcad 中有效处理传递函数！关键在于正确定义 s 和用分式形式表达分子分母的多项式。

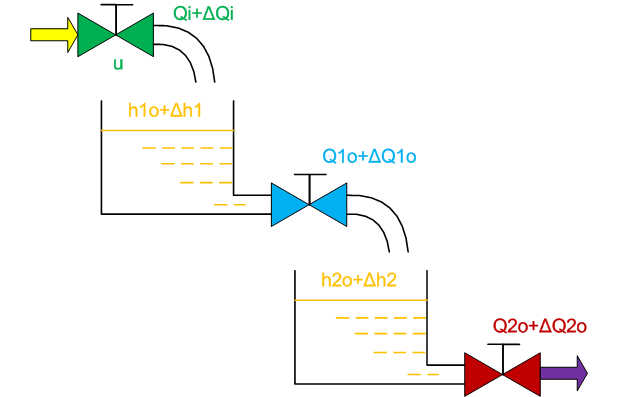

传递函数的定义是什么 传递函数的拉氏反变换是什么响应

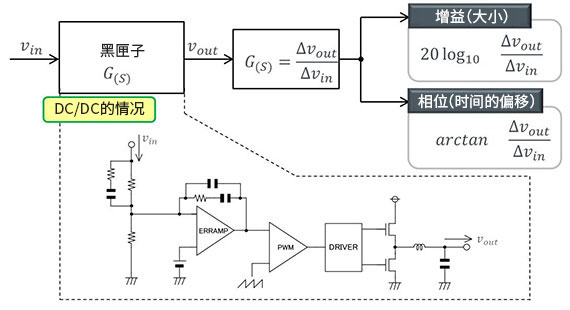

传递函数的定义： 传递函数是一种数学工具，用于描述线性时不变系统（LTI系统）的输入与输出之间的关系，通常用H(s)表示。传递函数是Laplace变换的函数，其中s是复变量。传递函数提供了系统
2024-02-01 10:53:48
传递函数的频率特性

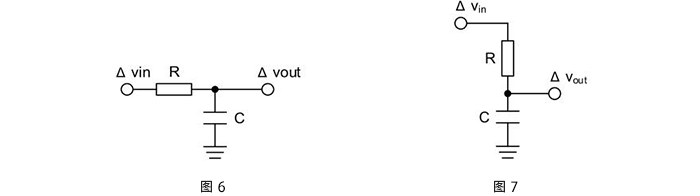

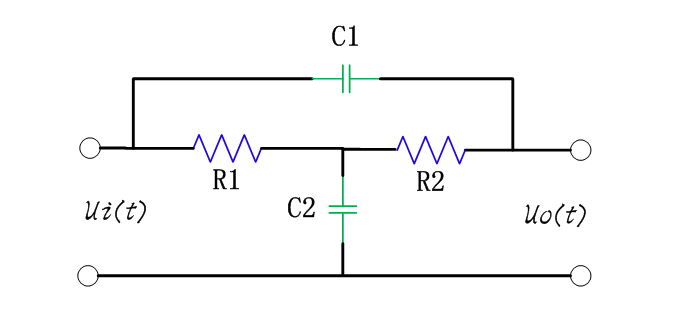

传递函数的频率特性：这里通过“传递函数的频率特性”来考虑传递函数。和前项的“基尔霍夫定律和阻抗”中的解说有密切的关系所以希望合在一起阅读。首先，请看图6。电阻和电容器组成简单的闭合电路。首先，尝试计算出本电路的传递函数。
