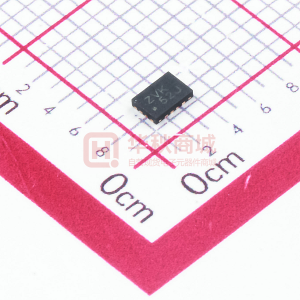

SN74AVC4T774 具有可配置电压转换和三态输出的 4 位双电源总线收发器

这个4位同相总线收发器使用两个独立的可配置电源线。 A端口用于跟踪V _CCA 。 V _CCA 接受1.2 V至3.6 V的任何电源电压.B端口用于跟踪V _CCB 。 V _CCB 接受1.2至3.6V的任何电源电压。 SN74AVC4T774经过优化，可在V _CCA /V _CCB 设置为1.4 V至3.6 V时工作。可通过V _CCA /V _工作CCB 低至1.2 V.这允许在任何1.2 V，1.5 V，1.8 V，2.5 V和3.3 V电压节点之间进行通用的低压双向转换。 /p>

SN74AVC4T774设计用于数据总线之间的异步通信。方向控制（DIR）输入和输出使能（ OE ）输入的逻辑层可以激活B端口输出或A端口输出或放置两个输出端口都处于高阻抗模式。当B输出被激活时，设备将数据从A总线传输到B总线，当A输出被激活时，设备从B总线传输到A总线。 A和B端口上的输入电路始终处于活动状态，并且必须具有逻辑高电平或低电平，以防止I _CC 和I _CCZ 。

SN74AVC4T774的设计使得控制引脚（DIR1，DIR2，DIR3，DIR4和> OE ）由V _CCA 提供。该器件完全适用于使用I _off 的部分断电应用。 I _off 电路禁用输出，防止在断电时损坏通过器件的电流。 V _CC 隔离特性确保如果V _CC 输入处于GND，则两个端口都处于高阻抗状态。

确保高电平 - 上电或掉电期间的阻抗状态， OE 应通过上拉电阻连接到V _CCA ;最小值电阻的大小取决于驱动器的电流吸收能力。由于该器件具有CMOS输入，因此不允许它们浮动是非常重要的。如果输入未被驱动到高V _CC 状态或低GND状态，则可能导致比预期更大的I _CC 电流。由于输入电压稳定受许多因素控制（例如，电容，电路板布局，封装电感，周围条件等），因此要确保它们的输入保持在不正常的开关状态，并将它们连接到高电平或低电平。水平最小化泄漏电流。
