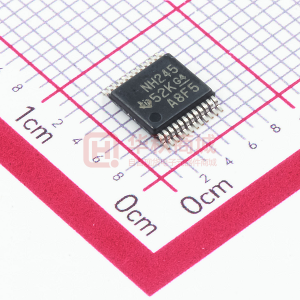

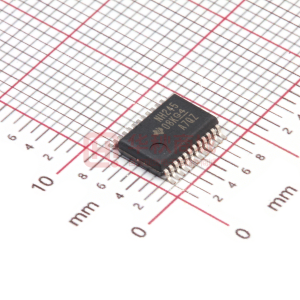

这个8位同相总线收发器使用两个独立的可配置电源轨。 SN74LVC8T245经过优化，可在V CCA 和V CCB 设置为1.65 V至5.5 V时工作.A端口用于跟踪V CCA 。 V CCA 接受1.65 V至5.5 V的任何电源电压.B端口用于跟踪V CCB 。 V CCB 接受1.65 V至5.5 V的任何电源电压。这允许在任何1.8 V，2.5 V，3.3 V和5.5 V电压之间进行通用低压双向转换
SN74LVC8T245设计用于两条数据总线之间的异步通信。方向控制（DIR）输入和输出使能（> OE ）输入的逻辑电平激活B端口输出或A端口输出或将两个输出端口置于高阻抗模式。当B端口输出被激活时，设备将数据从A总线传输到B总线，当A端口输出被激活时，设备从B总线传输到A总线。 A和B端口上的输入电路始终有效，并且必须具有逻辑高电平或低电平，以防止多余的I CC 和I CCZ 。
< p> SN74LVC8T245的设计使控制引脚（DIR和> OE ）由V CCA 提供。 < p>使用I off 为部分断电应用完全指定了该器件。 I off 电路禁用输出，防止在断电时损坏通过器件的电流。V CC 隔离功能可确保要么V CC 输入为GND，所有输出都处于高阻态。
为了确保上电或断电期间的高阻态， OE 应通过上拉电阻连接到V CC ;电阻的最小值由驱动器的电流吸收能力决定。
| Technology Family |
| Bits (#) |
| VCC (Min) (V) |
| VCC (Max) (V) |
| Voltage (Nom) (V) |
| F @ Nom Voltage (Max) (Mhz) |
| ICC @ Nom Voltage (Max) (mA) |
| Rating |
| Operating Temperature Range (C) |
| Pin/Package |
| SN74LVC8T245 | SN74AVC8T245 | SN74AVC8T245-Q1 | SN74AVCH8T245 | SN74AXC8T245 | SN74LVC8T245-Q1 | TXB0108 | TXS0108E |
|---|---|---|---|---|---|---|---|
| LVC | AVC | AVC | AVC | AXC | LVC | TXB | TXS |
| 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
| 1.65 | 1.2 | 1.2 | 1.2 | 0.65 | 1.65 | ||
| 5.5 | 3.6 | 3.6 | 3.6 | 3.6 | 5.5 | ||
| 1.8 2.5 3.3 5 | 1.2 1.5 1.8 2.5 3.3 | 1.2 1.5 1.8 2.5 3.3 | 1.2 1.5 1.8 2.5 3.3 | 0.7 0.8 0.9 1.2 1.5 1.8 2.5 3.3 | 1.8 2.5 3.3 5 | 1.2 1.5 1.8 2.5 3.3 5 | 1.8 2.5 3.3 5 |
| 100 | 160 | 100 | 100 | 190 | 100 | 50 | 30 |
| 0.025 | 0.025 | 0.025 | 0.016 | 0.025 | 0.04 | 0.01 | 0.008 |
| Catalog | Catalog | Automotive | Catalog | Catalog | Automotive | Catalog | Catalog |
| -40 to 85 | -40 to 125 | -40 to 125 | -40 to 85 | -40 to 125 | -40 to 125 | -40 to 85 | -40 to 85 |
| 24SO 24SOIC 24SSOP 24SSOP 24TSSOP 24TVSOP 24VQFN | 24TSSOP 24TVSOP 24VQFN | 24TSSOP 24VQFN | 24TSSOP 24TVSOP 24VQFN | 24TSSOP 24VQFN | 24TSSOP | 20BGA MICROSTAR JUNIOR 20DSBGA 20TSSOP 20USON 20VQFN | 20BGA MICROSTAR JUNIOR 20TSSOP 20VQFN |
