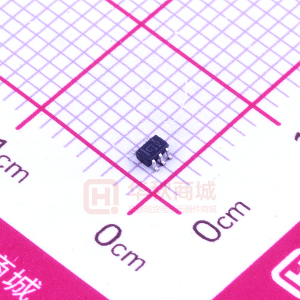

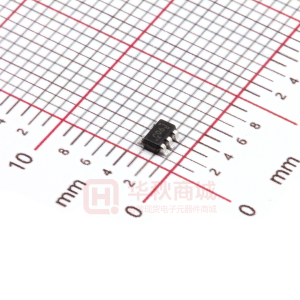

SN74LVC1G06-EP 具有漏极开路输出的增强型产品单路反向器缓冲器/驱动器

数据:

描述

SN74LVC1G06是单个反相器缓冲器/驱动器,设计用于1.65 V至5.5 VV CC 操作。

SN74LVC1G06器件的输出为漏极开路,可连接到其他漏极开路输出,实现低电平有线-OR或高电平有线AND功能。最大灌电流为32 mA。

该器件完全适用于使用I off 的部分断电应用。 I off 电路禁用输出,防止在断电时损坏通过器件的电流回流。

特性

  • 受控基线
    • 一个装配站点
    • 一个测试站点
    • 一个制造现场
  • -55°C至125°C的扩展温度性能
  • 增强的减少制造资源(DMS)支持
  • 增强的产品更改通知
  • 资格谱系(1)
  • 可在德州仪器NanoStar中使用?和NanoFree?封装
  • 支持5-VV CC 操作
  • 输入和漏极开路输出接受高达5.5 V的电压
  • 最大值t < sub> pd 4 ns,3.3 V
  • 低功耗,10-μA最大I CC
  • ±24-mA输出驱动在3.3 V
  • I off 支持部分断电模式
    操作
  • 闩锁性能超过每JESD 78 mA,Class II
  • ESD保护超过JESD 22
    • 2000-V人体模型(A114-A)
    • 200-V机型(A115-A)
    • 1000 V充电设备型号(C101)

(1)组件认证符合要求采用JEDEC和行业标准,确保在扩展温度范围内可靠运行。这包括但不限于高加速应力测试(HAST)或偏压85/85,温度循环,高压釜或无偏HAST,电迁移,键合金属间寿命和模塑化合物寿命。此类鉴定测试不应视为超出规定性能和环境限制使用此组件的合理性。

NanoStar,NanoFree是德州仪器公司的商标。

参数 与其它产品相比 小尺寸逻辑产品


Technology Family
Sub-Family
Gate Type
VCC (Min) (V)
VCC (Max) (V)
Bits (#)
Voltage (Nom) (V)
F @ Nom Voltage (Max) (Mhz)
ICC @ Nom Voltage (Max) (mA)
tpd @ Nom Voltage (Max) (ns)
IOL (Max) (mA)
Input Type
Output Type
Logic
3-State Output
Schmitt Trigger
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
SN74LVC1G06-EP
LVC
Inverting Buffer/Driver
OPEN DRAIN INVERTER BUFFER
1.65
5.5
1
1.8
2.5
3.3
5
150
0.01
8
6
5.5
32
CMOS/TTL
CMOS
Inverting
No
No
HiRel Enhanced Product
-55 to 125
SC70
5SC70: 4 mm2: 2.1 x 2(SC70)
