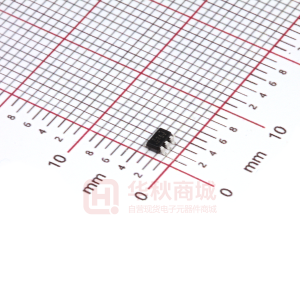

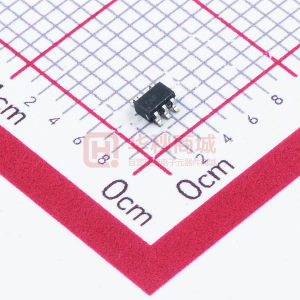

SN74LVC1G126-EP 具有三态输出的增强型产品单路总线缓冲器闸

描述

该单总线缓冲门设计用于1.65 V至5.5 VV _CC操作。

SN74LVC1G126是一款具有三态输出的单线驱动器。当输出使能（OE）输入为低电平时，输出禁用。

为确保上电或掉电期间的高阻态，OE应通过下拉电阻连接到GND;电阻的最小值由驱动器的电流源能力决定。

该器件完全适用于使用I _off的部分断电应用。 I _off电路禁用输出，防止在断电时损坏通过器件的电流回流。

符合wi的组件资格JEDEC和行业标准确保在扩展温度范围内可靠运行。这包括但不限于高加速应力测试（HAST）或偏压85/85，温度循环，高压釜或无偏HAST，电迁移，键合金属间寿命和模塑化合物寿命。此类鉴定测试不应被视为超出规定的性能和环境限制使用该组件的合理性。


Technology Family
Sub-Family
Gate Type
VCC (Min) (V)
VCC (Max) (V)
Bits (#)
Voltage (Nom) (V)
F @ Nom Voltage (Max) (Mhz)
ICC @ Nom Voltage (Max) (mA)
tpd @ Nom Voltage (Max) (ns)
IOL (Max) (mA)
Input Type
Output Type
Logic
3-State Output
Schmitt Trigger
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)

SN74LVC1G126-EP	SN74LVC1G126	SN74LVC1G126-Q1
LVC	LVC	LVC
Non-Inverting Buffer/Driver	Non-Inverting Buffer/Driver	Non-Inverting Buffer/Driver
BUFFER	BUFFER	BUFFER
1.65	1.65	1.65
5.5	5.5	5.5
1	1	1
1.8 2.5 3.3 5	1.8 2.5 3.3 5	1.8 2.5 3.3 5
150	150	150
0.01	0.01	0.01
8 5.5 4.5 4	8 5.5 4.5 4	5.8 4.5
32	32	32
CMOS/TTL	CMOS/TTL	CMOS/TTL
CMOS	CMOS 3-state	CMOS 3-state
True	True	True
Yes	Yes	Yes
No	No	No
HiRel Enhanced Product	Catalog	Automotive
-40 to 85	-40 to 125 -40 to 85	-40 to 125
SC70	DSBGA SC70 SON SOT-23 SOT-5X3	SOT-23
5SC70: 4 mm2: 2.1 x 2(SC70)	See datasheet (DSBGA) 5SC70: 4 mm2: 2.1 x 2(SC70) See datasheet (SON) 5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) 5SOT-5X3: 3 mm2: 1.6 x 1.6(SOT-5X3)	5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23)
