TPS71501-EP 增强型产品 50mA、24V、3.2uA 电源电流低压降线性稳压器

数据： 50 mA, 24 V, 3.2 uA Supply Current, Low Dropout, Linear Regulator 数据表

描述

TPS71501低压差（LDO）稳压器具有高输入电压，低压差，低功耗工作和小型化封装的优点。该器件可在2.5 V至24 V的输入范围内工作，对于任何电容器（≥0.47μF）均可稳定工作。低压差和低静态电流允许在极低功率水平下工作。因此，这些器件非常适合为电池管理IC供电。具体来说，由于器件在施加的电压达到最小输入电压后立即启用，因此可以快速输出连续工作的电池充电IC。

通常的PNP传输晶体管已被替换为PMOS传递元素。由于PMOS传输元件表现为低值电阻，因此低压差电压（在50 mA负载电流下通常为415 mV）与负载电流成正比。低静态电流（通常为3.2μA）在整个输出负载电流范围（0 mA至50 mA）内保持稳定。

特性

受控基线
- 一个装配站点
- 一个测试站点
- 一个制造现场
55°C至125°C的扩展温度性能
增强的减少制造源（DMS）支持
资格谱系^（1）
24 V最大输入电压
低3.2-μA 50 mA时的静态电流
任何电容器均稳定（≥0.47μF）
50 mA低压差稳压器
可调输出电压（1.2 V至15 V）
旨在支持MSP430系列：
- 1.9-V版本确保高于最小V _IN 1.8 V
- 2.3 V版本确保在MSP430F2xx上满足2.2 V最低V _IN闪存
- 3.45-V版本确保低于最大值V _IN 3.6 V
- 多种固定输出电压选项，使V _IN与所需M的最低要求相匹配SP430速度
最小/最大指定电流限制

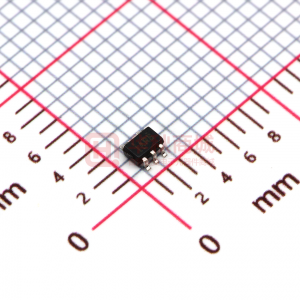

5引脚SC70 /SOT-323（DCK）封装
80 mA额定电流和更高功率封装，参见TPS715Axx
应用
- 超低功耗微控制器
- 蜂窝/无绳手机
- Portable /电池供电设备

^（1）符合JEDEC和行业标准的元件认证，确保可靠运行在扩展的温度范围内。这包括但不限于高加速应力测试（HAST）或偏压85/85，温度循环，高压釜或无偏HAST，电迁移，键合金属间寿命和模塑化合物寿命。此类鉴定测试不应被视为超出规定的性能和环境限制使用该组件的合理性。
所有其他商标均为其各自所有者的财产。
