CD4081B-MIL CMOS 四路 2 输入与门

数据:

描述

CD4073B,CD4081B和CD4082B AND门,为系统设计人员提供AND功能的直接实现,并补充现有的CMOS门系列。

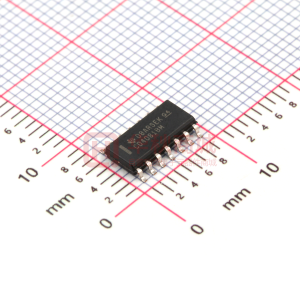

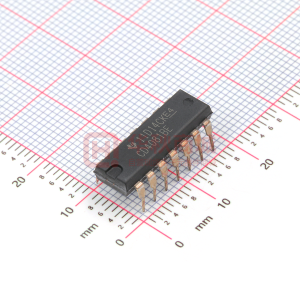

CD4073B,CD4081B和CD4082B型采用14引脚密封双列直插式陶瓷封装(F3A后缀),14引脚双列直插式塑料封装(E后缀),14引脚小型 - 外形封装(M,MT,M96和NSR后缀)和14引脚薄型收缩小外形封装(PW和PWR后缀)。

特性

  • 中速运行 - t PLH ,t PHL = 60 ns(典型值) 。)在V DD = 10 V
  • 100%测试20 V时的静态电流
  • 18 V时整个封装的最大输入电流为1μA - 温度范围:18 V和25°C时100 nA
  • 噪声容限(完整封装温度范围)=
    • V DD = 5时为1 V V
    • 2 V,V DD = 10 V
    • 2.5 V,V DD = 15 V
    • < /ul>
    • 标准化,对称输出特性
    • 5 V,10 V和15 V参数额定值
    • 满足JEDEC暂定标准的所有要求No. 13B,“'B'系列CMOS器件描述的标准规范”

    CD4073B三路3输入AND门
    CD4081B四路2输入AND门> CD4082B双路4输入与门
    从Harris Semiconductor获得的数据表

参数 与其它产品相比 门产品


Technology Family
VCC (Min) (V)
VCC (Max) (V)
Bits (#)
Schmitt Trigger
F @ Nom Voltage (Max) (Mhz)
ICC @ Nom Voltage (Max) (mA)
tpd @ Nom Voltage (Max) (ns)
IOL (Max) (mA)
Input Type
Output Type
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
CD4081B-MIL
CD4000
3
18
4
No
8
0.015
250
-1.5
CMOS
CMOS
Military
-55 to 125
CDIP
See datasheet (CDIP)
