MSP432P401Y 具有精密 ADC、1MB 闪存和 256KB RAM 的 SimpleLink 超低功耗 32位 Arm Cortex-M4F MCU

数据： MSP432P411x、MSP432P401x SimpleLink™ 混合信号微控制器数据表 (Rev. A)

描述

SimpleLink MSP432P411x和MSP432P401x微控制器（MCU）是具有集成式16位精密ADC的优化型无线主机MCU，可借助FPU和DSP扩展提供超低功耗性能，其中包括100μA/MHz的活动模式功耗和820nA的待机功耗。作为优化的无线主机MCU，MSP432P411x和MSP432P401x可让开发人员向基于SimpleLink无线连接解决方案的应用中添加高精度模拟和存储器扩展。

MSP432P411x和MSP432P401x器件是SimpleLink MCU平台的一部分，包含Wi-Fi，低功耗蓝牙，频率低于1GHz的器件和主机MCU。它们均共用一个通用，简单易用的开发环境，其中包含单核软件开发套件（SDK）和丰富的工具集。只需进行一次SimpleLink平台集成，便可将配置文件中的任意器件组合添加到设计中.SimpleLink平台的最终目标是确保设计要求变更时，完全重复使用代码。更多详细信息，请访问www.ti.com /simplelink.

MSP432P411x和MSP432P401x MCU具有配套的综合生态系统，其中包含工具，软件，文档，培训和支持，旨在帮助您快速开始开发。借助该LaunchPad™开发套件或MSP- TS432PZ100目标插座板（附带MCU示例）以及免费的SimpleLink MSP432 SDK，即可开始开发。

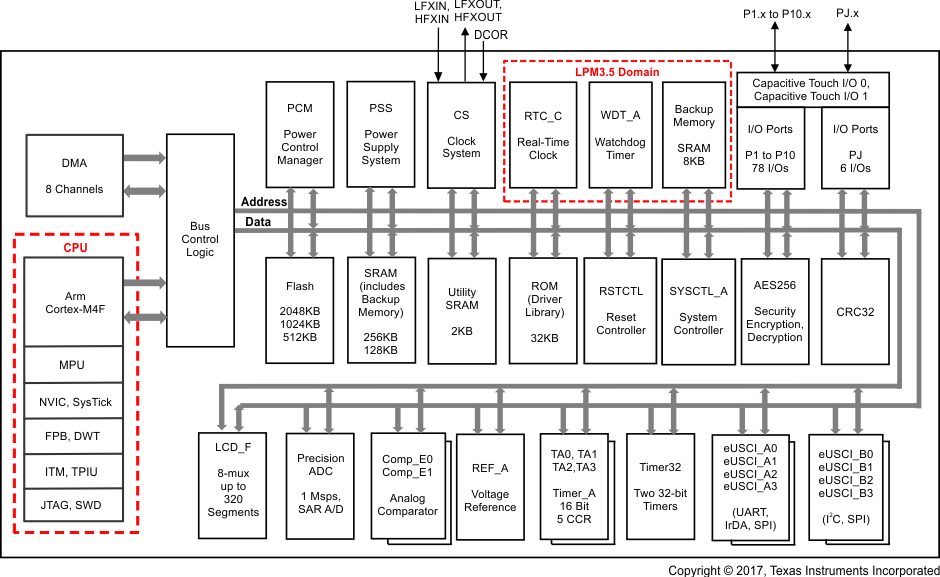

特性

内核
- ARM ^® 32位Cortex ^® - 具有浮点单元和内存保护单元的M4F CPU
- 频率最高达48MHz
- ULP基准
  - 150.6 ULPBench™-CP
  性能基准
  - 3.41 CoreMark /MHz
  - 1.22 DMIPS /MHz（Dhrystone 2.1）
高级低功耗模拟特性
- 具有16位精度和高达1Msps速率的SAR模数转换器（ADC）
  - 差分和单端输入
  - 两个窗口比较器
  - 多达24个输入通道
- 内部电压基准，典型稳定度为25ppm /°C
- 两个模拟比较器
- 具有高达320段对比度控制的集成LCD驱动器
存储器
- 高达2048KB的闪存主存储器（分
- 32KB的闪存信息存储器（包括用于BSL，TLV和闪存邮箱的区域）
- 高达256KB的SRAM （包括8KB的备用（
- 2KB的实用程序SRAM
- 32KB的ROM，具有MSP432™外设驱动程序库
超低功耗工作模式
- 工作状态：100μA/MHz
- 低频工作状态：95μA（128kHz时）
- LPM3（带RTC）：820nA
- LPM3.5（带RTC）：820nA
- LPM4：690nA
- LPM4.5：22nA
SimpleLink™平台
- 支持低功耗蓝牙^® ，Wi-Fi ^®以及频率低于1GHz的器件
- 单一开发环境
- 在SimpleLink SDK上实现100％代码重复使用
工作特性
- 宽电源<环>： - 40°C至85°C
灵活计时特性
可编程的内部DCO（高达48MHz）
32.768kHz低频晶振（LFXT）
高频晶振（HFXT）最高可达48MHz
低频修整内部基准振荡器（REFO）
极低功耗低频内部振荡器（VLO）
模块振荡器（MODOSC）
系统振荡器（SYSOSC）

代码安全性特性

JTAG和SWD锁定机制
IP保护（多达四个安全闪存区，每个区均均配置起始地址和大小）

< /li>

增强型系统选项

可编程的电源电压监控与监测
多级复位，能够更好地控制应用以及调试
8通道直接存储器访问（DMA）
具备日历和报警功能的RTC

时序和控制

多达四个16位定时器，每个定时器都有多达五个捕捉/比较/PWM功能
两个具有中断生成功能的32位计时器

串行通信

多达四个eUSCI_A模块
- 支持自动波特率侦测的通用异步收发器（UART）
- IrDA编码和解码
- 串行通信接口（SPI）（最高达16Mbps）
多达四个eUSCI_B模块
- I ² C（支持多从器件寻址）
- SPI（最高达16Mbps）

灵活的输入/输出（I /O）特性

超低泄漏电流I /O（最大值为±20nA）
所有I /O均具备电容式触控功能
多达48个具有中断和唤醒功能的I /O
多达24个具有端口映射功能的I /O
八个具有毛刺脉冲滤波功能的I /O

加密和数据完整性加速器

128位，192位或256位高级加密标准（AES）加密和解密加速器
32位硬件循环冗余校验（CRC）引擎

JTAG和调试支持

4引脚JTAG和2引脚SWD调试接口
串行线迹
电源调试和应用应用

所有商标均归其所有各自所有者。

参数与其它产品相比 SimpleLink 有线 MCU


Frequency (MHz)
Flash (KB)
RAM
ADC Resolution (Bits)
ADC Sampling Rate (MSPS)
ADC Channels
Ethernet
USB
CAN (#)
QSPI
GPIO
LCD
Active Power (uA/MHz)
Standby Current (uA)
Serial I/O
Security Enabler
Operating Temperature Range (C)
Package Group
Vcc range (V)
SPI
UART
I2C
DMA
Comparators (#)

MSP432P401Y	MSP432P4011	MSP432P401R	MSP432P401V	MSP432P4111	MSP432P411V	MSP432P411Y
48	48	48	48	48	48	48
1024	2048	256	512	2048	512	1024
256	256	64	128	256	128	256
14	14	14	14	14	14	14
1	1	1	1	1	1	1
12	12	24	12	24	24	24
N/A	N/A	N/A	N/A	N/A	N/A	N/A
N/A	N/A	N/A	N/A	N/A	N/A	N/A
N/A	N/A	N/A	N/A	N/A	N/A	N/A
0	0	0	0	0	0	0
48	48	48 64 84	48	84	84	84
N/A	N/A	N/A	N/A	320-Segment	320-Segment	320-Segment
100	100	80	100	100	100	100
0.82	0.82	0.66	0.82	0.82	0.82	0.82
6	6	8	6	8	8	8
Cryptographic acceleration Debug security Device identity Secure FW and SW update Software IP protection	Cryptographic acceleration Debug security Device identity Secure FW and SW update Software IP protection	Cryptographic acceleration Debug security Device identity Secure FW and SW update Software IP protection	Cryptographic acceleration Debug security Device identity Secure FW and SW update Software IP protection	Cryptographic acceleration Debug security Device identity Secure FW and SW update Software IP protection	Cryptographic acceleration Debug security Device identity Secure FW and SW update Software IP protection	Cryptographic acceleration Debug security Device identity Secure FW and SW update Software IP protection
-40 to 85	-40 to 85	-40 to 85	-40 to 85	-40 to 85	-40 to 85	-40 to 85
VQFN	VQFN	LQFP NFBGA VQFN	VQFN	LQFP	LQFP	LQFP
1.62 3.7	1.62 3.7	1.62 3.7	1.62 3.7	1.62 3.7	1.62 3.7	1.62 3.7
6	6	8	6	8	8	8
3	3	4	3	4	4	4
3	3	4	3	4	4	4
8	8	8	8	8	8	8
2	2	2	2	2	2	2
无样片						无样片
