小尺寸车载液晶电视专用MCU及设计方案

车载液晶电视/显示器市场发展很快，用户希望厂商提供低成本功能齐全的产品。工程师们则需要设计简单方便、应用灵活的整体解决方案。本文介绍了车载液晶电视/显示器专用MCU SP633以及配套的单芯片电视解码器M61260FP/M61266FP的特点以及应用实例、设计方法和注意事项。

      中国的汽车工业正处在飞速发展时期，尤其是家用汽车的发展更加迅猛，车载彩色液晶显示器/电视市场需求也逐步增长。而目前市场上一直没有专用的车载彩色液晶显示器/电视产品控制芯片，除个别有实力开发MCU的公司外，绝大多数设备厂商采用彩电用的MCU作为彩色液晶显示器/电视产品的控制芯片。其不足之处在于：1、此类MCU是为CRT电视机设计，许多车载和液晶电视的特别要求无法实现；2、此类芯片大都为DIP封装，体积大，而车载显示器/电视一般为4-7英寸，因此驱动芯片体积越小越好。

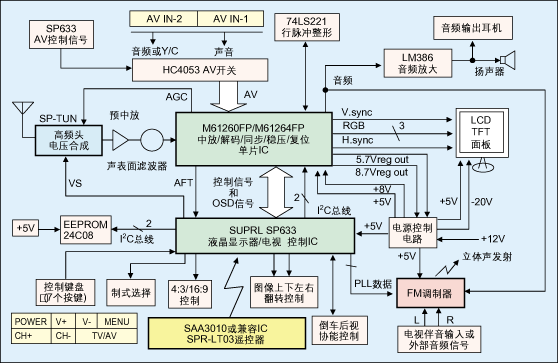

图1: 津屹的一款LCD TV/监视器方案框图。


      SP633是专为小尺寸车载或便携式液晶显示器/电视开发的多功能MCU控制芯片(已做了掩膜)。基于SP633的小尺寸液晶电视设计方框图如图1所示，主芯片为MCU SP633以及单芯片电视解码器M61260FP/M61266FP。

      SP633共有16:9/4:3控制、图像上下/左右控制三个I/O控制口，如果液晶屏无相应控制脚或产品设计不需要这些功能时，可用做其它功能的控制用途，例如：做车载吸顶式显示器时，可选用任何一个I/O脚做车顶灯的遥控开关控制。

      有关M61260/M61266与各种液晶屏的接口设计，需注意M61260/M61266解码输出是R、G、B三基色信号和行、场同步信号。后面需加伽码矫正电路，可选的相关芯片如M52338、IR3Y26，最后还需加上时序控制(俗称T-CON)芯片，模拟屏不同，T-CON IC也不同。

      如图1所示，通过I2C总线连接，SP633设计成专门与M61260FP/M61266FP配合使用，可基本实现一个现成的液晶电视方案，甚至无需再作调试工作。M61260FP和M61266FP管脚完全兼容，一般使用M61266FP(PAL/NTSC)即可，如有SECAM制式要求，只需将M61266FP更改成M61260FP即可，电路板不需更改。电视解码器可实现两路AV输入――M61260FP：AV1、AV2(与S端子复用)，M61264FP：AV1(与S端子复用)、YUV输入。

      该方案具备了普通的监视器功能，并实现了一般的电视功能，如256(0-255)个频道存储，一路PWM音量输出控制；图像参数调整：对比度、亮度、色度、清晰度及色调(NTSC)；声音参数调整(音量)；目重排功能；图像制式选择――M61260：自动、PAL、NTSC、NTSC443、SECAM，M61264：自动、PAL、NTSC、NTSC443；自动/手动搜台功能；AFC自动调整功能；静音功能；节目交换功能等等。

      此外，该方案还具有以下一些特别功能。

      1. 支持音频FM调制器控制：方便车载使用，用户不需改动汽车音响，也可享受高质音响效果(用FM收音机无线接收TV伴音)；不看电视时，也可将其它音源，如VCD/DVD/MP3等，输入到FM调制器中，用汽车音响收听。

      2．支持汽车倒车后视自动控制：司机倒车时，无论液晶电视处于什么状态，均自动转到AV2，连接汽车后视摄像头，监控倒车状况；当倒车操作结束，液晶电视自动返回先前状态TV或AV1。

      3．16:9/4:3图像模式转换控制。
图2：LCD TV方案中的SP633及其外围控制电路图。



      4．图像上/下、左/右翻转控制。

      5．全功能遥控：遥控IC采用SAA3010及兼容低成本IC。

      6．支持增补频道(有线电视)接收：扩大使用范围，增加接收频道数目。

      7．OSD屏显字符比例放大，便于用户观看。

      单芯片电视解码器M61260内置了VIF VC线圈(34.47、38、38.9、39.5和45.75MHz)，并内置伴音陷波器和带通滤波器(4.5、5.5、6.0、6.5、5.74MHz)；内置色度滤波器和亮度延迟线、基带1H 色度延迟线(用于NTSC)；使用数字AFT；内置自动同步分离电路，垂直AGC电路(用于M61266FP)，内部集成水平VCO电路，ACL/ABCL可选择；数字模拟OSD可选择，半透明OSD，行/场脉冲输出到MCU，用于OSD；内置5V、8V稳压器，为整机电源电路提供基准电压；内置MCU复位电路和时钟输出电路。由于许多传统元器件已内置到IC里面，加上SP633 IC 、M61260/M61266均为贴片封装，因而大大减少了PCB体积，可节省产品成本。

      此外，图1中的电压合成(VS)高频头支持PAL/NTSC/SECAM全制式接收。多制式解码采用单只晶振，可提高整机稳定性和可靠性。

      该液晶电视/显示器方案全部电路基本免调试，所有调试、设置，只需在工厂使用遥控器对机器的工厂菜单进行设定，可节省生产时间及成本，减少测试仪器设备投资，而且降低了生产不良率，提高了产品稳定性。
